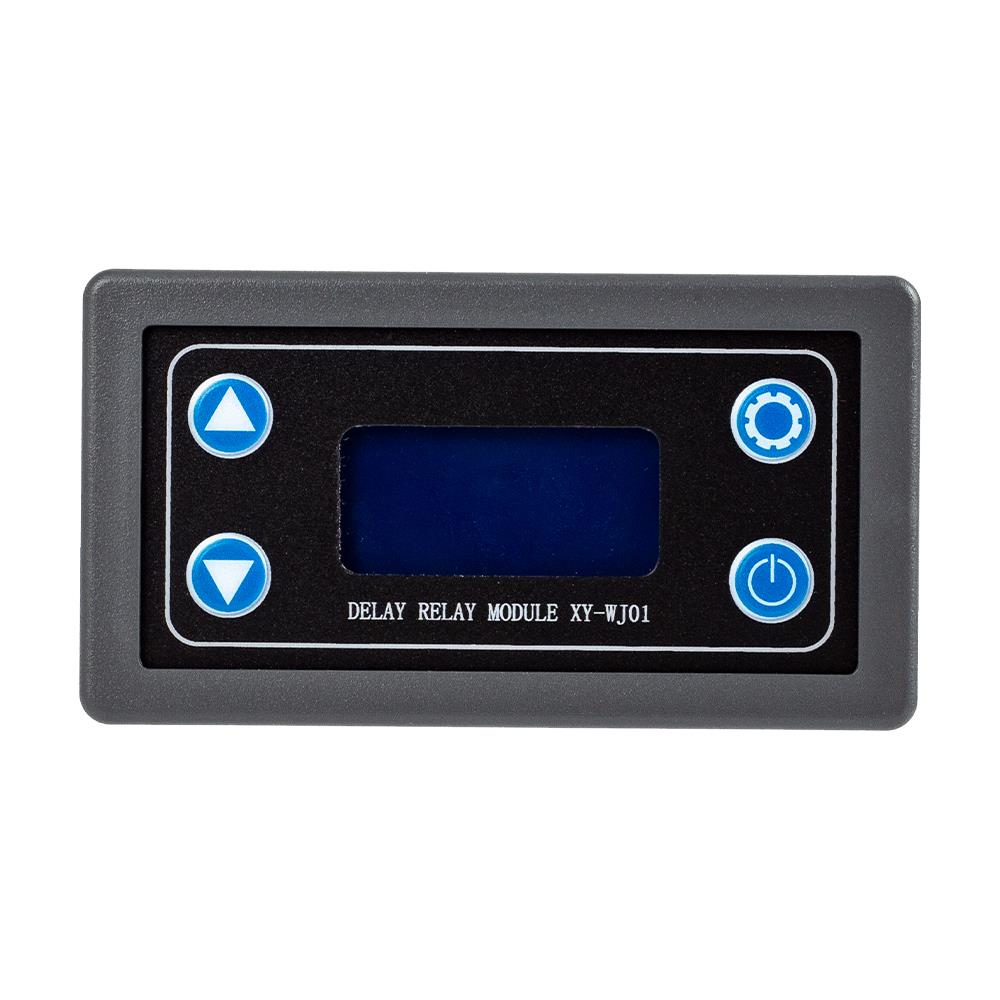

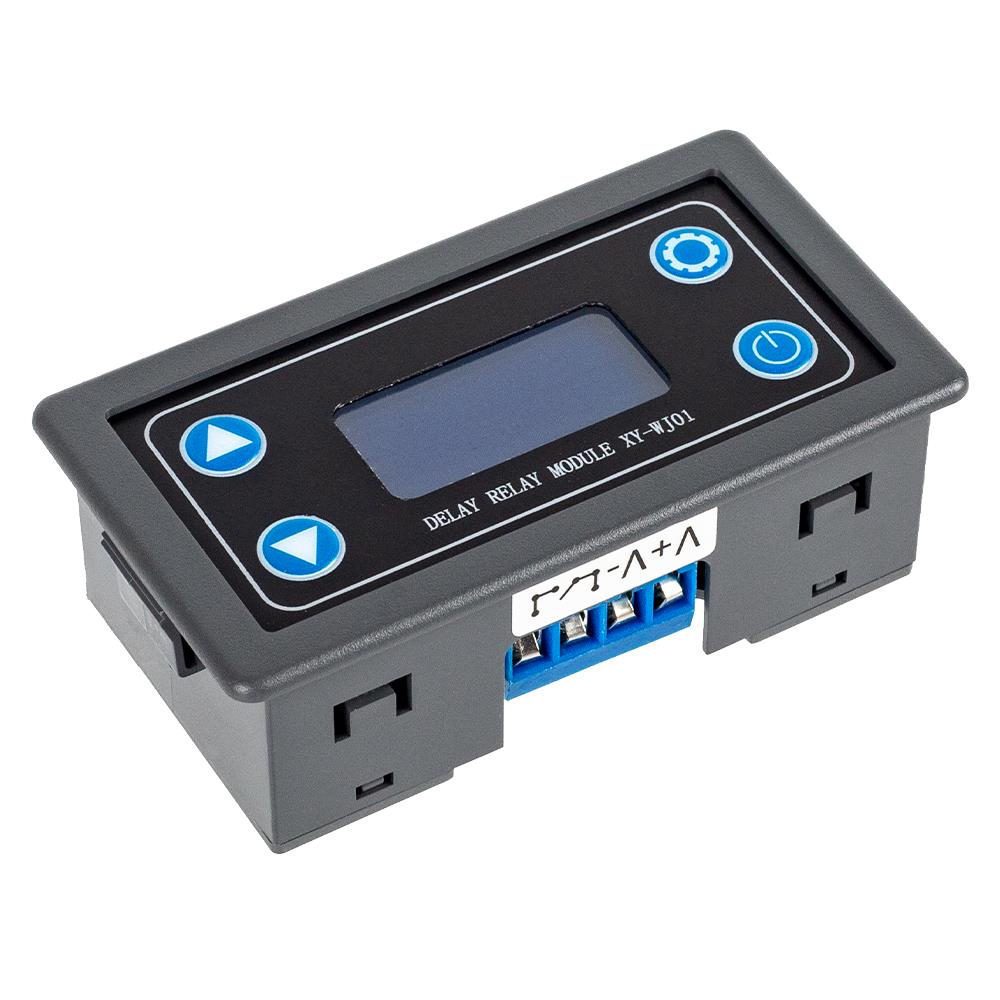

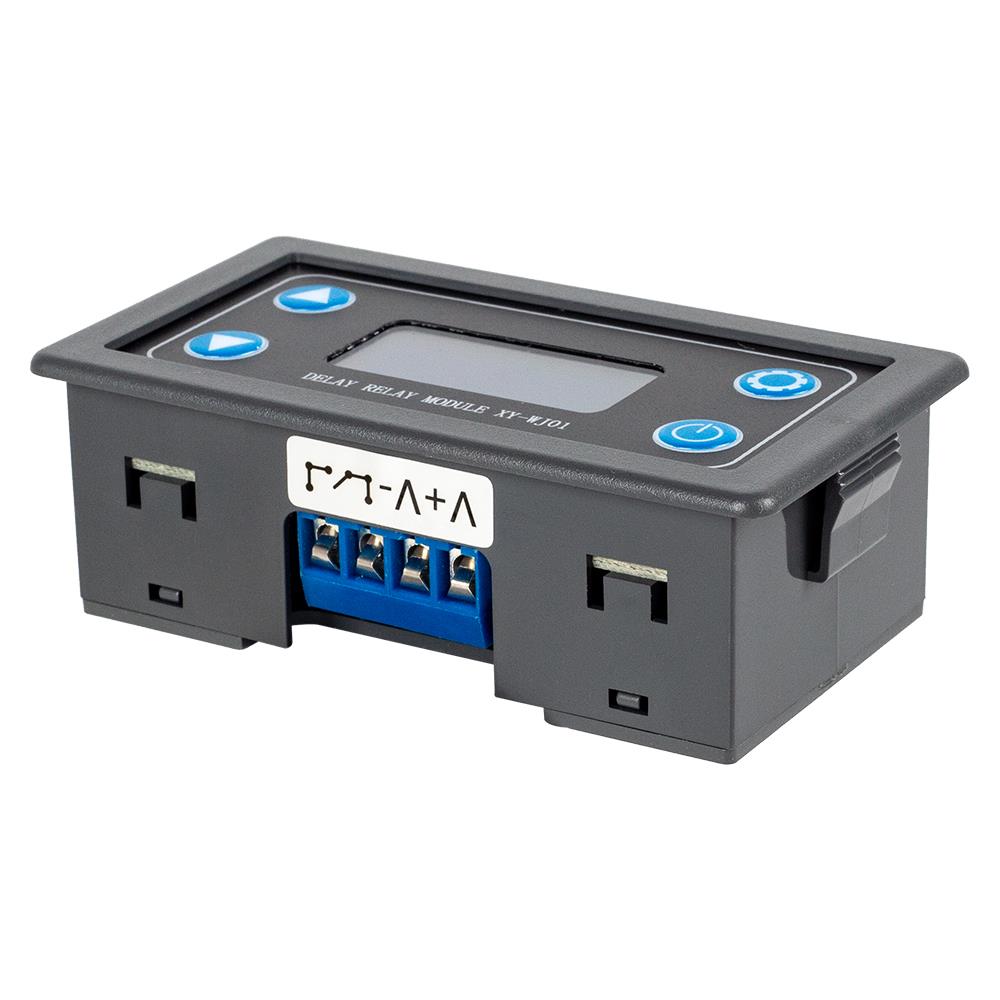

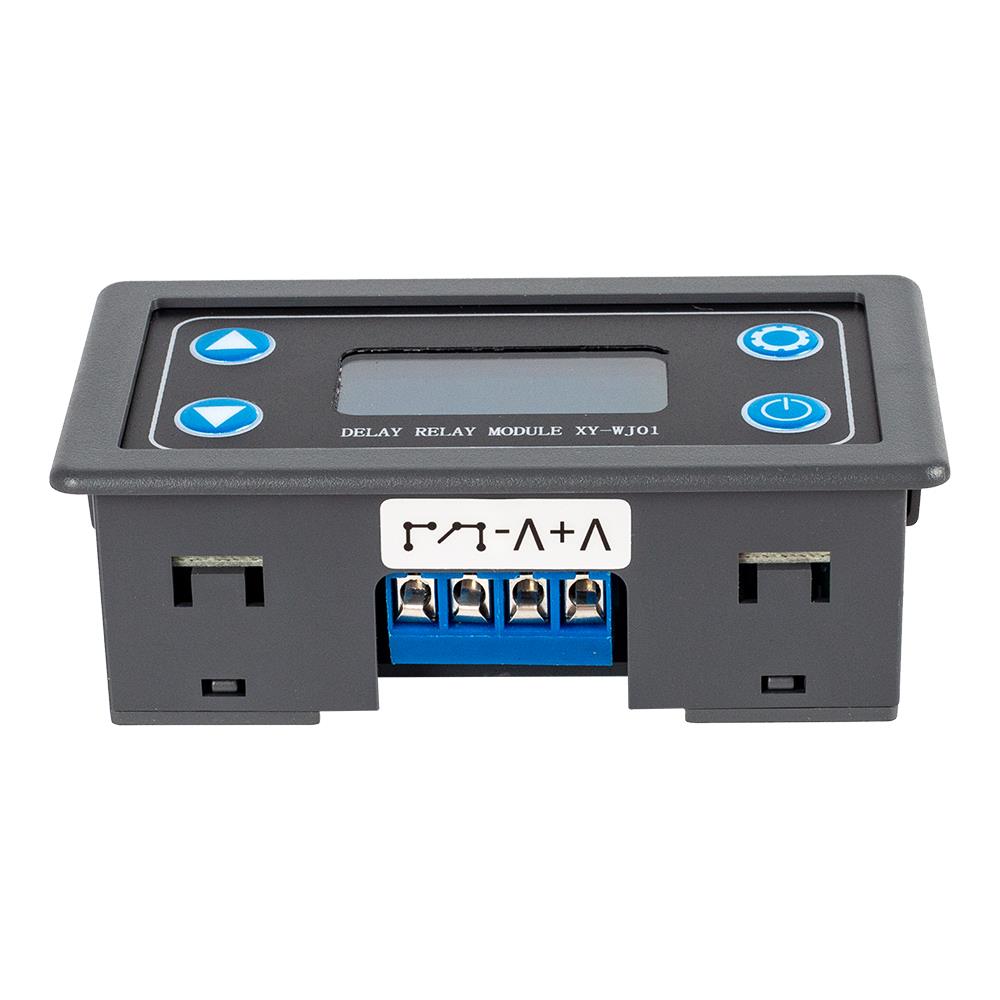

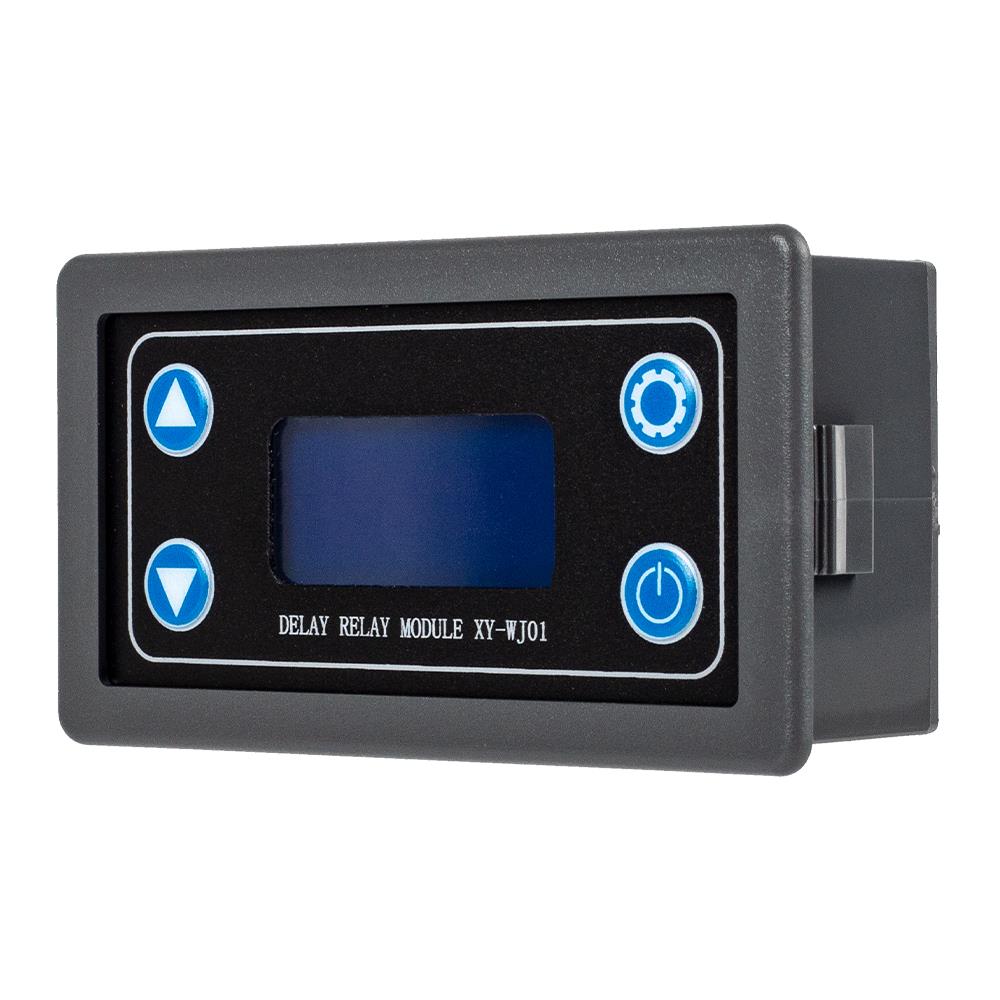

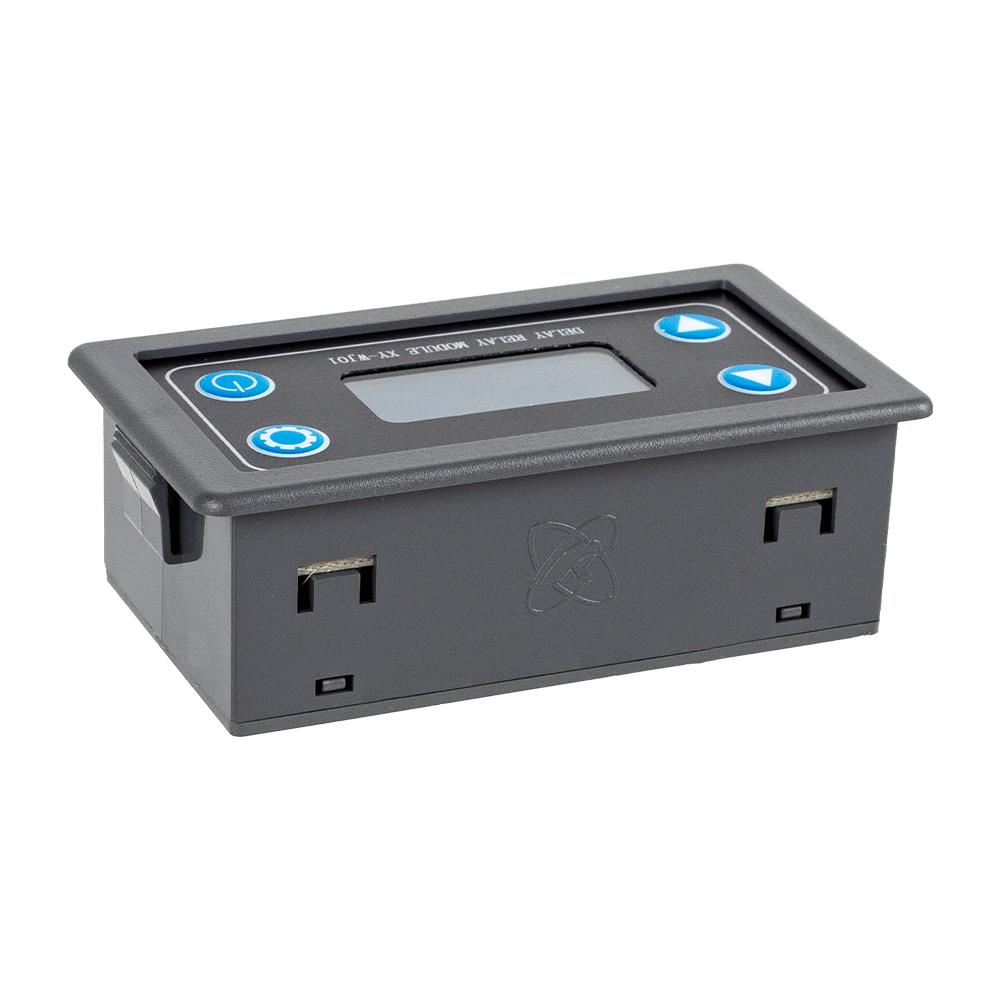

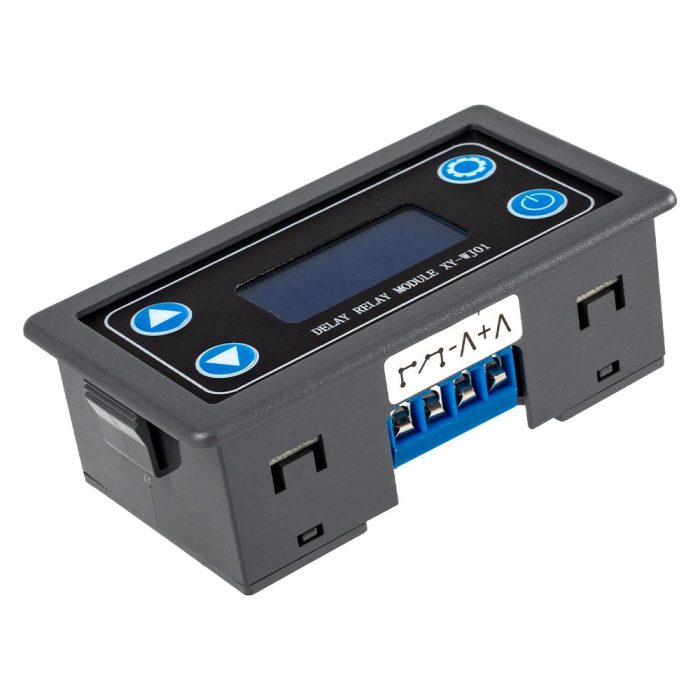

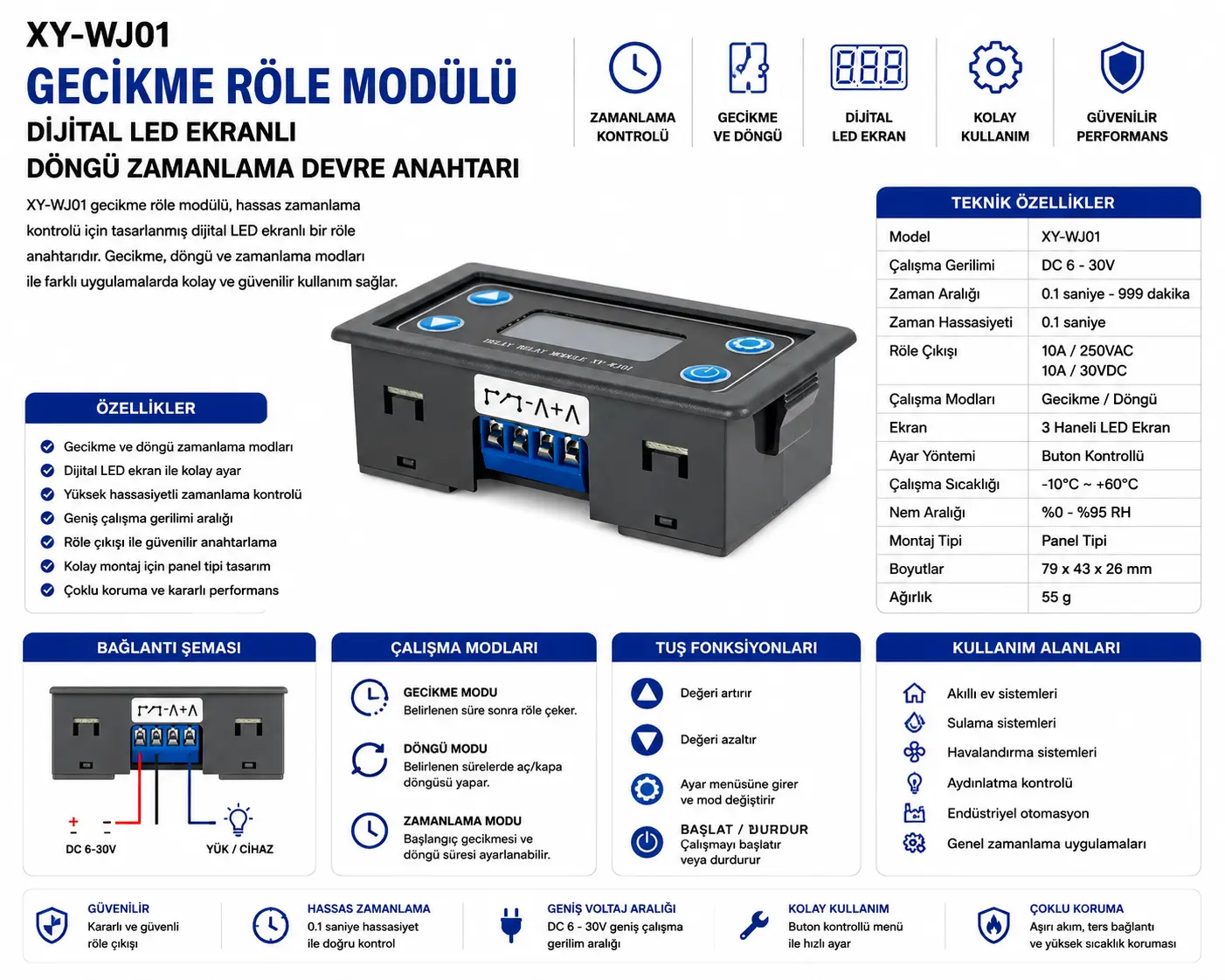

XY-WJ01 Gecikme Röle Modülü Dijital LED Ekranlı Döngü Zamanlama Devre Anahtarı

Neden XY-WJ01 Zaman Ayarlı Röle Tercih Edilmeli?

XY-WJ01 zaman ayarlı röle, basit aç/kapa röle kartlarından farklı olarak zamanlama mantığını kendi üzerinde yönetebilir. Böylece harici mikrodenetleyici kullanmadan belirli süre çalıştırma, belirli süre bekletme, döngü oluşturma veya tetik sinyaliyle zamanlama başlatma işlemleri yapılabilir.

OP, CL ve LOP parametreleri sayesinde rölenin ne kadar süre aktif kalacağı, ne kadar süre kapalı kalacağı ve bu işlemin kaç kez tekrar edeceği ayarlanabilir. P0-P9 çalışma modları ise farklı otomasyon senaryolarına uyum sağlar. Fanın belirli süre çalışması, pompanın gecikmeli devreye girmesi, lambanın süre sonunda kapanması veya bir cihazın belirli aralıklarla çalıştırılması gibi uygulamalarda pratik çözüm sunar.

Öne Çıkan Özellikler

• XY-WJ01 zamanlayıcı röle: Gecikme, döngü ve tetikleme tabanlı röle kontrolü için kullanılır.
• DC 6-30V çalışma: 12V ve 24V sistemlerde uygun DC besleme ile kullanılabilir.
• Geniş zamanlama aralığı: 0.01 saniyeden 9999 dakikaya kadar zaman ayarı yapılabilir.
• OP parametresi: Rölenin aktif kalacağı süreyi belirler.
• CL parametresi: Rölenin kapalı kalacağı bekleme süresini belirler.
• LOP parametresi: Döngünün kaç kez tekrar edeceğini belirler.
• P0-P9 çalışma modları: Farklı gecikme, tetikleme ve döngü senaryoları desteklenir.
• Yüksek/düşük seviye tetik: 3.0V-24.0V yüksek seviye veya 0.0V-0.2V düşük seviye tetik sinyaliyle çalışabilir.
• UART haberleşme portu: 9600,8,1 seri haberleşme üzerinden parametre ayarı desteklenir.
• Acil durdurma desteği: Zamanlama sürecini güvenli şekilde sonlandırmak için kullanılabilir.

Kullanım Alanları

XY-WJ01 gecikme röle modülü, belirli süre çalışması veya beklemesi gereken cihazların kontrolünde kullanılabilir. Tekrarlı çalışma, gecikmeli başlatma, süre sonunda kapatma ve tetik sinyaliyle başlatılan otomasyon uygulamaları için uygundur.

XY-WJ01 Zaman Ayarlı Röle Ne İşe Yarar?

XY-WJ01 Zaman Ayarlı Röle, bir elektriksel yükün belirli bir süre aktif veya pasif kalmasını sağlayan programlanabilir röle kontrol modülüdür. Kullanıcı, modül üzerindeki butonlar ile çalışma modunu ve süreleri ayarlar. Ardından modül, seçilen moda göre röleyi açar veya kapatır.

Örneğin bir pompa tetik sinyalinden 10 saniye sonra devreye alınabilir, bir fan 5 dakika çalışıp 2 dakika duracak şekilde döngüye sokulabilir veya bir cihaz tetik sinyali geldikten sonra belirlenen süre boyunca aktif tutulabilir. Bu yapı sayesinde basit zamanlama görevleri için ayrı bir Arduino veya PLC kullanma ihtiyacı azalır.

Teknik Özellikler

OP, CL ve LOP Parametreleri

Çalışma Modları

Kullanım ve Bağlantı Notları

1. DC beslemeyi doğru bağlayın: Modül DC 6-30V aralığında çalışır. Besleme kutupları ters bağlanmamalıdır.

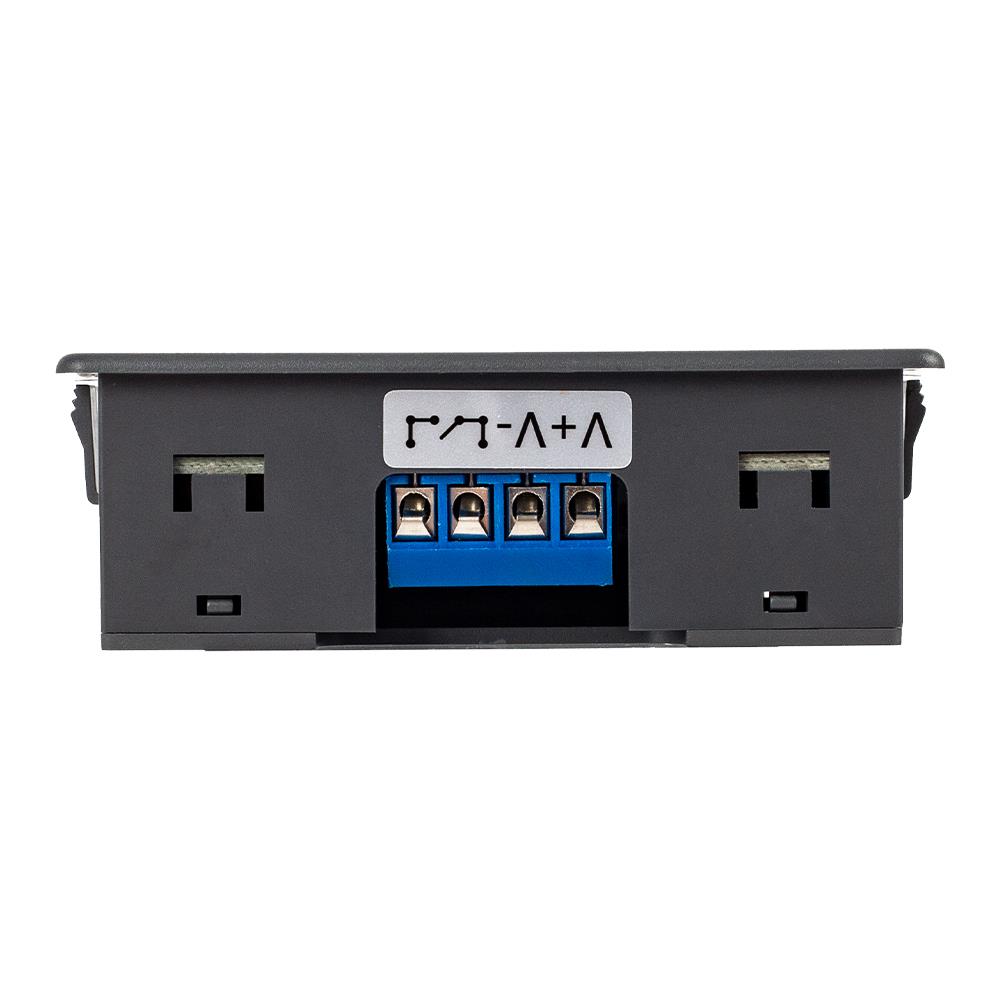

2. Yük bağlantısında COM-NO veya COM-NC seçin: Normalde açık çalışma için COM-NO, normalde kapalı çalışma için COM-NC kullanılır.
3. OP süresini doğru ayarlayın: Rölenin aktif kalacağı süre OP parametresi ile belirlenir.
4. CL süresini döngü mantığına göre belirleyin: Rölenin kapalı bekleyeceği süre CL parametresi ile ayarlanır.
5. LOP değerini kontrol edin: Tekrarlı çalışma isteniyorsa LOP tekrar sayısı doğru ayarlanmalıdır.
6. Çalışma modunu uygulamaya göre seçin: Gecikmeli açma, gecikmeli kapama, tetiklemeli çalışma veya döngü için uygun P modu seçilmelidir.
7. Tetik seviyesini kontrol edin: Yüksek seviye tetik 3.0V-24.0V, düşük seviye tetik 0.0V-0.2V aralığında değerlendirilmelidir.
8. Yük akımını güvenli sınırda tutun: Kaynaklarda DC yük değerleri farklı verildiği için gerçek yük akımı, röle kontağı, kablo kesiti ve soğutma koşullarıyla birlikte değerlendirilmelidir.
9. 220V AC bağlantıda uzman montajı gerekir: AC şebeke bağlantısı yalnızca yetkin kişiler tarafından, izole kutu, sigorta ve uygun klemens ile yapılmalıdır.
10. Endüktif yüklerde koruma kullanın: Motor, pompa, kontaktör bobini ve solenoid gibi yüklerde ark, parazit ve kontak aşınmasına karşı snubber, diyot veya varistör değerlendirilmelidir.

Gecikmeli Açma ve Gecikmeli Kapama Nedir?

Gecikmeli açma, tetik sinyali geldikten sonra yükün hemen değil, belirlenen bekleme süresi sonunda devreye alınmasıdır. Örneğin bir pompanın sistem açıldıktan 10 saniye sonra çalışması bu şekilde sağlanabilir.

Gecikmeli kapama, yükün belirlenen süre boyunca çalıştıktan sonra otomatik kapanmasıdır. Örneğin bir fanın butona basıldıktan sonra 5 dakika çalışıp durması bu modül ile yapılabilir.

Döngü Zamanlama Ne Anlama Gelir?

Döngü zamanlama, rölenin belirli süre açık, belirli süre kapalı kalacak şekilde tekrarlı çalışmasıdır. OP süresi rölenin aktif süresini, CL süresi kapalı bekleme süresini, LOP değeri ise tekrar sayısını belirler.

Bu özellik; fan havalandırma, aralıklı pompa çalıştırma, test cihazı döngüsü, zamanlı sinyal üretimi ve periyodik yük kontrolü gibi uygulamalarda kullanılır.

XY-WJ01 ile Standart Röle Kartı Arasındaki Fark Nedir?

Standart röle kartı, giriş sinyali geldiğinde röleyi doğrudan açar veya kapatır. Zamanlama mantığı yoktur; zaman kontrolü için Arduino, PLC veya başka bir kontrolcü gerekir.

XY-WJ01 zaman ayarlı röle ise zamanlama işini kendi üzerinde yapar. Kullanıcı çalışma modunu ve süreleri ayarladıktan sonra modül, harici kontrolcü gerektirmeden gecikme ve döngü fonksiyonlarını gerçekleştirebilir.

XY-WJ01 Hangi Ürünlerle Birlikte Kullanılır?

Bu XY-WJ01 Gecikme Röle Modülü, 12V ve 24V DC güç kaynakları, fanlar, pompalar, motorlar, solenoid valfler, lambalar, butonlar, anahtarlar, sensör çıkışları, Arduino, ESP32, Raspberry Pi, PLC yardımcı çıkışları, kontaktör bobinleri ve otomasyon panolarıyla birlikte kullanılabilir. Bağlantı yapılacak yükün gerilimi, akımı, AC/DC tipi ve endüktif olup olmadığı mutlaka kontrol edilmelidir.

Teknik Referans

Zaman röleleri, belirli bir giriş sinyali veya enerji verme durumuna bağlı olarak çıkış kontaklarını gecikmeli veya döngüsel şekilde anahtarlamak için kullanılır. Mekanik röle kontaklarında yük tipi, akım, gerilim, anahtarlama sıklığı ve endüktif yük koruması kontak ömrünü doğrudan etkiler. Röle çalışma prensibi hakkında genel bilgi için
Electronics Tutorials röle açıklamasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x XY-WJ01 Gecikme Röle Modülü Dijital Zamanlayıcı

Sık Sorulan Sorular

XY-WJ01 zaman ayarlı röle nedir?

XY-WJ01, gecikmeli açma, gecikmeli kapama, döngüsel çalışma ve tetiklemeli zamanlama için kullanılan programlanabilir röle modülüdür.

Kaç volt ile çalışır?

Modül DC 6-30V çalışma voltajı ile kullanılır.

Zamanlama aralığı nedir?

Kaynaklarda zamanlama aralığı 0.01 saniye ile 9999 dakika arasında belirtilmiştir.

OP, CL ve LOP ne anlama gelir?

OP rölenin aktif kalma süresi, CL rölenin kapalı kalma süresi, LOP ise döngü tekrar sayısıdır.

Kaç çalışma modu vardır?

Ürün P0-P9 arasında farklı gecikme, tetikleme ve döngü çalışma modları sunar.

Tetik girişi var mı?

Evet. Yüksek seviye, düşük seviye veya anahtar tetikleme ile zamanlama başlatılabilir.

220V yük kontrol edilebilir mi?

Röle kontağı üzerinden AC yük anahtarlanabilir; ancak 220V bağlantı yalnızca yetkin kişiler tarafından, izole kutu, uygun sigorta ve doğru kablo kesitiyle yapılmalıdır.

Motor veya pompa kontrolünde kullanılabilir mi?

Evet, uygun akım sınırları ve koruma önlemleri sağlanırsa motor veya pompa zaman kontrolünde kullanılabilir. Endüktif yüklerde ek koruma elemanları değerlendirilmelidir.

Ayarlar enerji kesilince silinir mi?

Kaynaklarda parametre hafızası bulunduğu ve enerji kesilse bile ayarların kayıtlı kalabildiği belirtilmiştir.

PWM hız kontrolü için uygun mu?

Hayır. Mekanik röleler PWM hız kontrolü için uygun değildir. PWM gereken uygulamalarda MOSFET, SSR veya motor sürücü tercih edilmelidir.
