4.5V – 35V 5A 90W PWM DC Motor Hız Kotrol Modülü

Genel Ürün Özellikleri

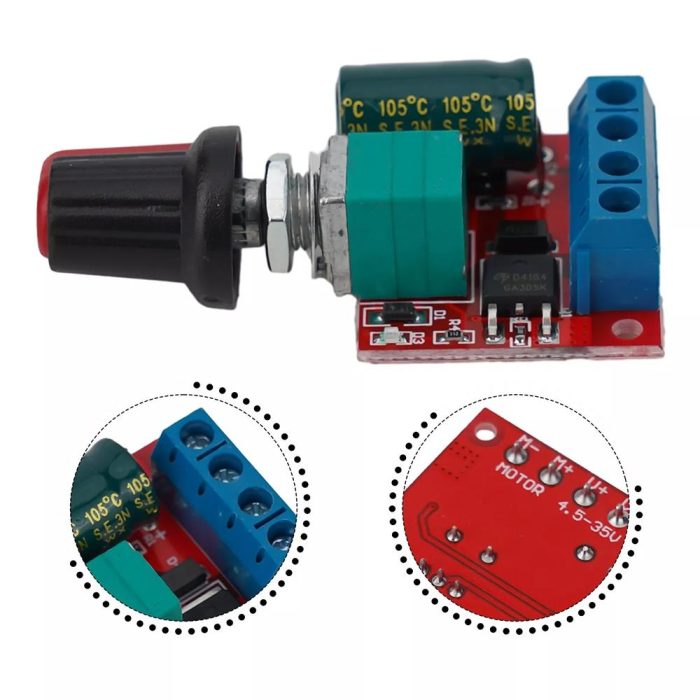

Bu küçük devre kartı, basit görünümünün altında projelerinize profesyonel bir kontrol yeteneği katan gelişmiş bir teknoloji barındırır. DC motorlu projelerinizde tam kontrolü elinize alın! Bu mini ve güçlü PWM DC Motor Hız Kontrol Regülatörü, DC motorlarınızın hızını hassas bir şekilde ayarlamanızı sağlayan temel bir araçtır. Pulse-Width-Modulation (PWM) teknolojisini kullanarak, motorunuza giden gücü verimli bir şekilde yönetir, bu da motorun düşük hızlarda bile torkunu korumasına yardımcı olur. Geniş çalışma gerilimi aralığı, yüksek akım kapasitesi ve kompakt tasarımı ile robotik projelerden fan kontrolüne, modelcilikten küçük pompalara kadar sayısız uygulama için mükemmel bir çözümdür.

Verimli ve Hassas Kontrol: PWM Teknolojisi

Geleneksel hız kontrol yöntemleri genellikle voltajı düşürerek çalışır, bu da motorun torkunu (dönme gücünü) kaybetmesine neden olur. Bu devre ise modern PWM (Darbe Genişlik Modülasyonu) tekniğini kullanır. Motoru saniyede binlerce kez çok hızlı bir şekilde açıp kapatarak çalışır. Potansiyometre düğmesiyle ayarladığınız “görev döngüsü” (duty cycle), motorun “açık” kaldığı sürenin yüzdesini belirler. Bu sayede motorun hızı, tork kaybı minimum olacak şekilde hassas bir şekilde ayarlanır. Ayrıca, devrenin 20kHz gibi yüksek bir PWM frekansında çalışması, insan kulağının duyamayacağı bir aralıkta olduğu için, daha düşük frekanslı sürücülerde duyulabilen rahatsız edici “vınlama” sesini ortadan kaldırır ve sessiz bir çalışma sağlar.

Geniş Çalışma Aralığı ve Yüksek Güç Kapasitesi

Bu regülatör, DC 4.5V ile 35V arasında oldukça geniş bir voltaj aralığında çalışabilir. Bu esneklik, onu 6V, 12V, 24V gibi farklı voltajlarda çalışan çok çeşitli DC motorlarla uyumlu hale getirir. 5 Amper’e kadar akım ve 70 Watt’a kadar güç kapasitesi, onu sadece küçük hobi motorları için değil, aynı zamanda orta ölçekli fanlar, pompalar ve mekanizmalar için de yeterince güçlü kılar. Projenizin ihtiyacına uygun motoru seçme özgürlüğüne sahip olursunuz.

Ultra Düşük Bekleme Akımı ve Kompakt Tasarım

Pille çalışan projelerde enerji verimliliği kritik öneme sahiptir. Bu modülün en etkileyici özelliklerinden biri, bekleme modundaki (standby) sadece 7µA’lik ultra düşük sakin akımıdır. Motor çalışmıyorken (potansiyometre en düşük seviyedeyken), devrenin pilinizden çektiği güç neredeyse sıfırdır. Bu, pil ömrünü önemli ölçüde uzatır. Sadece 30x26mm boyutlarındaki mini tasarımı sayesinde, projenizde yer kaplamaz ve en kısıtlı alanlara bile kolayca entegre edilebilir.

!!! Önemli Kullanım Notları ve Uyarılar !!!

• SADECE DC GÜÇ: Bu devre sadece DC (Doğru Akım) ile çalışır. Asla ev elektriği gibi bir AC (Alternatif Akım) kaynağına (örn: 220V) bağlamayın. Aksi takdirde devre anında yanacaktır!

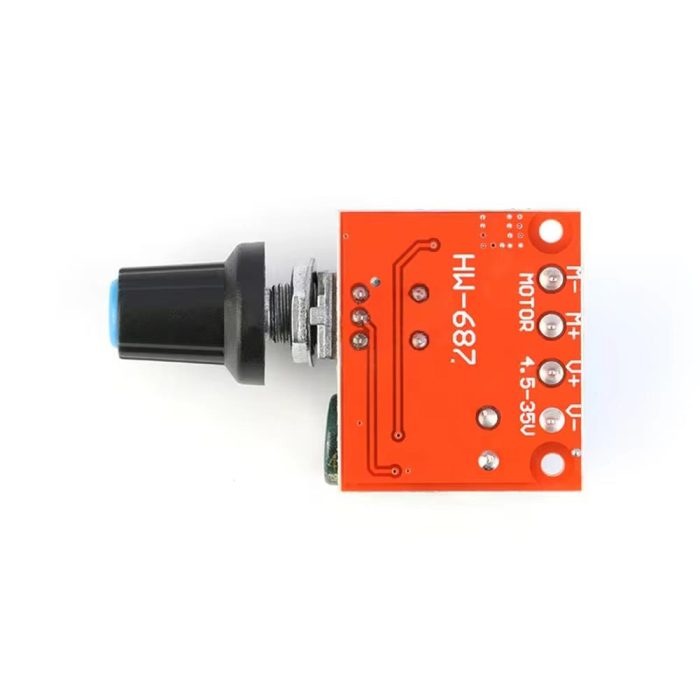

• DOĞRU POLARİTE: Güç girişi pinlerini (DC+ ve DC-) doğru bağladığınızdan emin olun. Ters polarite bağlantısı devreye kalıcı hasar verebilir.
• MOTOR YÖNÜ: Bu kart motorun hızını kontrol eder, yönünü değil. Motorun dönüş yönünü değiştirmek isterseniz, motorun kendi üzerindeki (+) ve (-) kablolarının yerini değiştirmeniz yeterlidir.

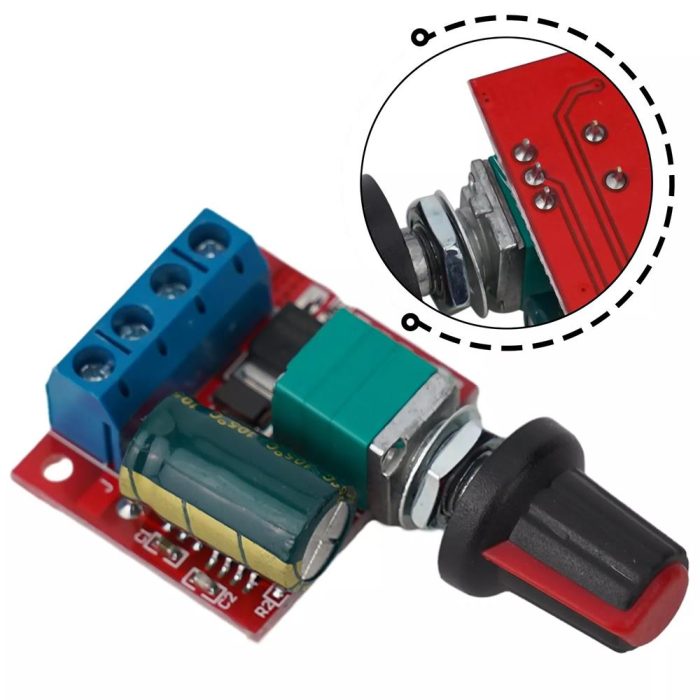

• KONTROL: Hız, kart üzerindeki potansiyometre düğmesi çevrilerek ayarlanır. Düğmeyi çevirdikçe PWM görev döngüsü değişir ve motorun hızı artar veya azalır.

Kullanım Alanları

• Robotik Projeler: Tekerlekli veya paletli robotların hareket hızını hassas bir şekilde ayarlamak için.
• Soğutma ve Havalandırma: Bilgisayar kasası veya elektronik proje kutularındaki fanların hızını ortam sıcaklığına göre manuel olarak kontrol etmek için.
• Sıvı Pompaları: Küçük DC su pompalarının debisini ayarlayarak akvaryum, mini şelale veya sulama sistemlerinde kullanmak için.
• Modelcilik: Model trenlerin, arabaların veya teknelerin hızını ölçekli ve gerçekçi bir şekilde kontrol etmek için.
• Aydınlatma Kontrolü (Dimmer): Düşük voltajlı DC LED şeritlerin parlaklığını ayarlamak için.
• Hobi ve Sanat Projeleri: Düşük devir gerektiren küçük torna veya matkap benzeri aletlerin hızını kontrol etmek için.

Teknik Özellikler

Sıkça Sorulan Sorular

Bu devreyi bir Arduino veya Raspberry Pi’nin PWM sinyali ile kontrol edebilir miyim?

Hayır, bu özel model üzerindeki potansiyometre ile manuel olarak kontrol edilmek üzere tasarlanmıştır. Bir mikrodenetleyicinin (Arduino, ESP32 vb.) dijital PWM sinyali ile motor hızını kontrol etmek isterseniz, L298N, TB6612FNG veya tek kanal MOSFET sürücüleri gibi mikrodenetleyici sinyal girişine sahip farklı bir motor sürücü kartı kullanmanız gerekir.

70W güç ve 5A akım limitleri ne anlama geliyor? 24V’luk bir motorla kullanabilir miyim?

Bu çok önemli bir sorudur. Güç (Watt), Gerilim (Volt) ve Akım (Amper) arasında P = V x I ilişkisi vardır. Devrenin iki limiti vardır: Maksimum 5A ve Maksimum 70W. Hangisi önce dolarsa, o limit geçerlidir.

• 12V motor ile: 12V x 5A = 60W. Bu değer 70W limitinin altında olduğu için motorunuzdan 5A’e kadar akım çekebilirsiniz.

• 24V motor ile: 24V x 5A = 120W. Bu değer 70W güç limitini aştığı için, motorunuzdan 5A çekemezsiniz. Bu durumda güç limitine uymanız gerekir. Çekebileceğiniz maksimum akım: 70W / 24V ≈ 2.9A olur. Yani, evet 24V motorla kullanabilirsiniz ama motorunuzun 2.9A’den fazla akım çekmediğinden emin olmalısınız.

Potansiyometreyi en kısık ayara (%1) getirdiğimde motor tamamen duruyor mu?

PWM görev döngüsü %1’e kadar düştüğü için motor neredeyse durma noktasına gelir ve çok yavaş döner. Ancak tamamen durmayabilir. Motorun gücünü tamamen kesmek için, devrenin güç girişine harici bir açma/kapama anahtarı eklemeniz en güvenli ve kesin yöntemdir.

PWM frekansının 20kHz olmasının avantajı nedir?

İnsan kulağının duyabildiği ses frekansı aralığı genellikle 20Hz ile 20.000Hz (20kHz) arasındadır. PWM sinyali ile bir motoru sürdüğünüzde, motor sargıları bu frekansta titreşerek ses üretebilir. Frekans duyulabilir aralıkta (örneğin 1kHz) ise, motordan rahatsız edici bir “vınlama” veya “ötme” sesi gelir. Bu devrenin 20kHz’de çalışması, bu sesi insan kulağının duyamayacağı bir frekansa taşıyarak motorun çok daha sessiz çalışmasını sağlar.
