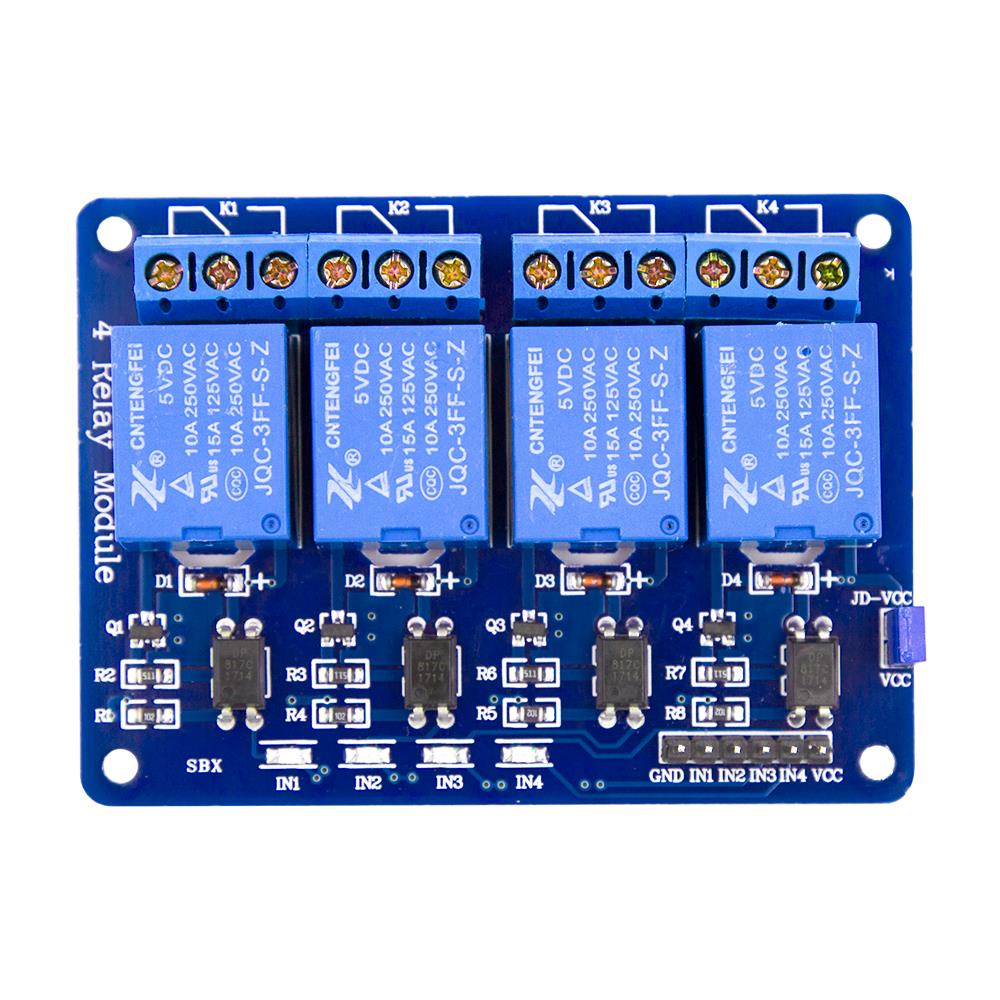

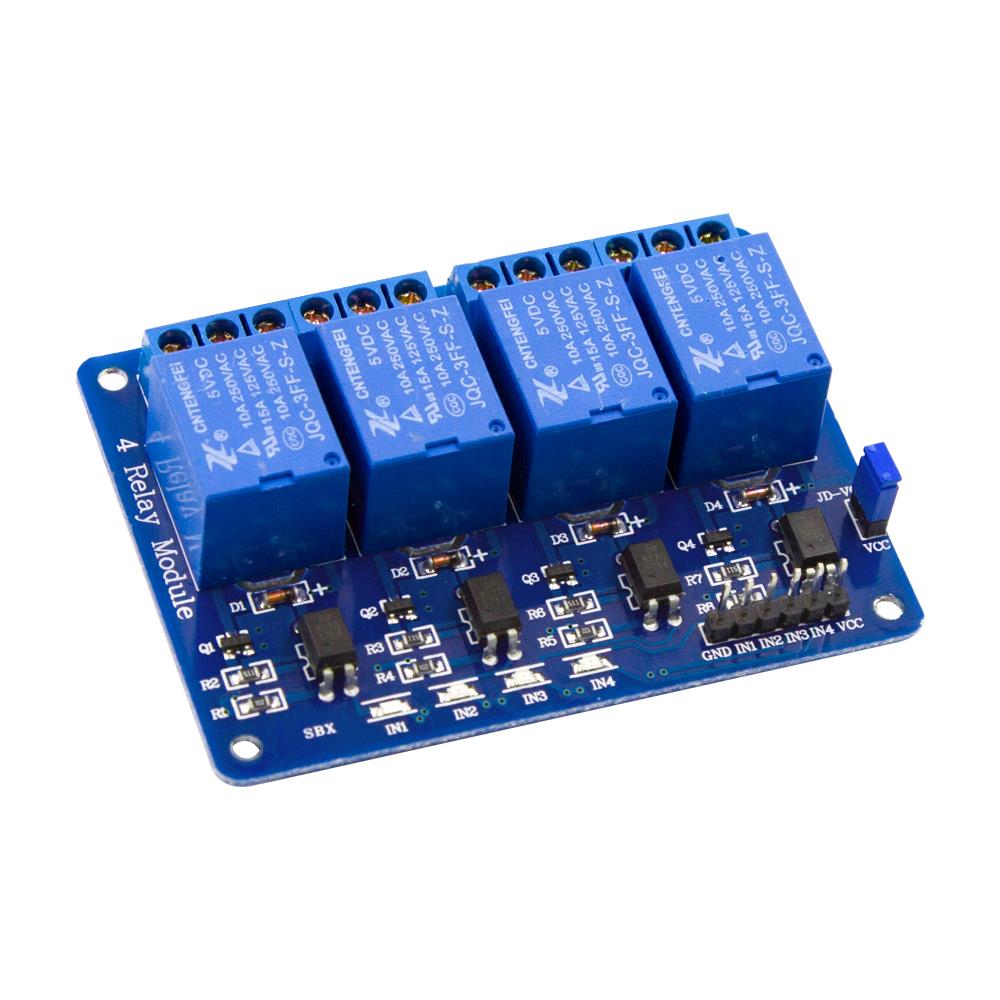

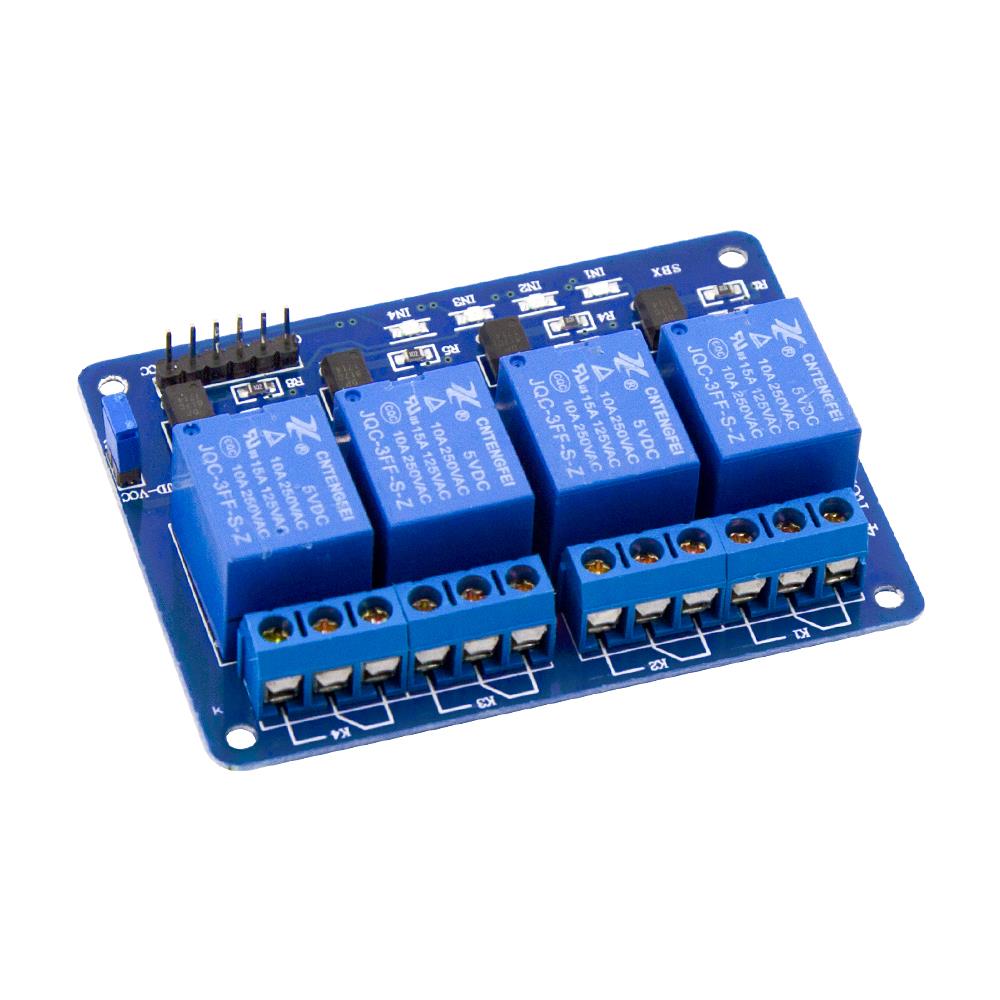

4 Kanal 5V DC Düşük Seviye Optokuplör Röle Modülü

Neden 4 Kanal 5V DC Optokuplör Röle Modülü Tercih Edilmeli?

4 Kanal 5V DC düşük seviye optokuplör röle modülü, birden fazla yükün aynı kontrol kartı üzerinden açılıp kapatılması gereken projelerde pratik ve düzenli bir çözüm sunar. Tek kanal röle kartlarını ayrı ayrı kullanmak yerine 4 röleyi tek kart üzerinde toplar; bu sayede kablolama, montaj ve yazılım tarafı daha kontrollü hale gelir.

Optokuplörlü giriş yapısı, mikrodenetleyici sinyal tarafı ile röle sürme tarafı arasında izolasyon sağlayarak kontrol devresinin daha güvenli çalışmasına yardımcı olur. Kart üzerindeki durum LED’leri, hangi röle kanalının aktif olduğunu görsel olarak takip etmeyi kolaylaştırır. C, NC ve NO uçlarının vidalı terminallere çıkarılmış olması, farklı anahtarlama senaryoları için esnek bağlantı imkanı sağlar.

Öne Çıkan Özellikler

• 4 bağımsız röle kanalı: 4 farklı AC veya DC yükü bağımsız olarak kontrol etmek için kullanılabilir.
• 5V DC röle kartı yapısı: Arduino ve 5V tabanlı mikrodenetleyici projeleriyle uyumlu kullanım sunar.
• Düşük seviye tetikleme: Röle kanalları düşük seviye / lojik 0 tetikleme mantığıyla kontrol edilebilir.
• Optokuplör izolasyonu: Kontrol sinyali tarafı ile röle sürme tarafı arasında optik bağlantı izolasyonu sağlar.
• Serbest akım diyotu: Röle bobini kaynaklı ters gerilim darbelerine karşı koruma sağlar.
• Röle durum LED’leri: Her kanalın ON/OFF durumunu görsel olarak takip etmeye yardımcı olur.
• C/NC/NO vidalı terminaller: Normalde açık veya normalde kapalı bağlantı senaryoları kurulabilir.
• 10A kontak kapasitesi: Kaynak ürün bilgisinde 10A @ 250VAC / 10A @ 30VDC röle kapasitesi belirtilmiştir.
• Mikrodenetleyici uyumu: Arduino, AVR, PIC, ARM, ESP32, Raspberry Pi ve benzeri kontrol kartlarıyla kullanılabilir.
• Geniş uygulama alanı: Ev otomasyonu, robotik, DIY, test düzeneği ve basit endüstriyel kontrol projelerinde tercih edilebilir.

Nerelerde Kullanılır?

4 kanal optokuplör röle kartı, düşük voltajlı kontrol sinyaliyle farklı gerilim ve akım seviyelerindeki yüklerin açılıp kapatılması gereken projelerde kullanılır. Özellikle çoklu cihaz kontrolü, akıllı ev denemeleri ve mikrodenetleyici tabanlı otomasyon uygulamaları için uygundur.

4 Kanal 5V DC Düşük Seviye Optokuplör Röle Modülü Ne İşe Yarar?

4 Kanal 5V DC Düşük Seviye Optokuplör Röle Modülü, mikrodenetleyiciden gelen düşük akımlı dijital sinyali kullanarak röle kontakları üzerinden daha yüksek akım veya farklı gerilim seviyesindeki yükleri anahtarlar. Mikrodenetleyici pinleri lamba, pompa, fan, solenoid veya motor gibi yükleri doğrudan süremez. Röle modülü bu noktada kontrol kartı ile yük arasında anahtarlama elemanı olarak görev yapar.

Her röle kanalında C, NC ve NO olmak üzere üç kontak bulunur. NO bağlantısı kullanıldığında röle pasifken devre açık, röle aktifken devre kapalı olur. NC bağlantısı kullanıldığında röle pasifken devre kapalı, röle aktifken devre açık olur. Bu sayede yükün normalde çalışır veya normalde kapalı kalması istenen farklı otomasyon senaryoları oluşturulabilir.

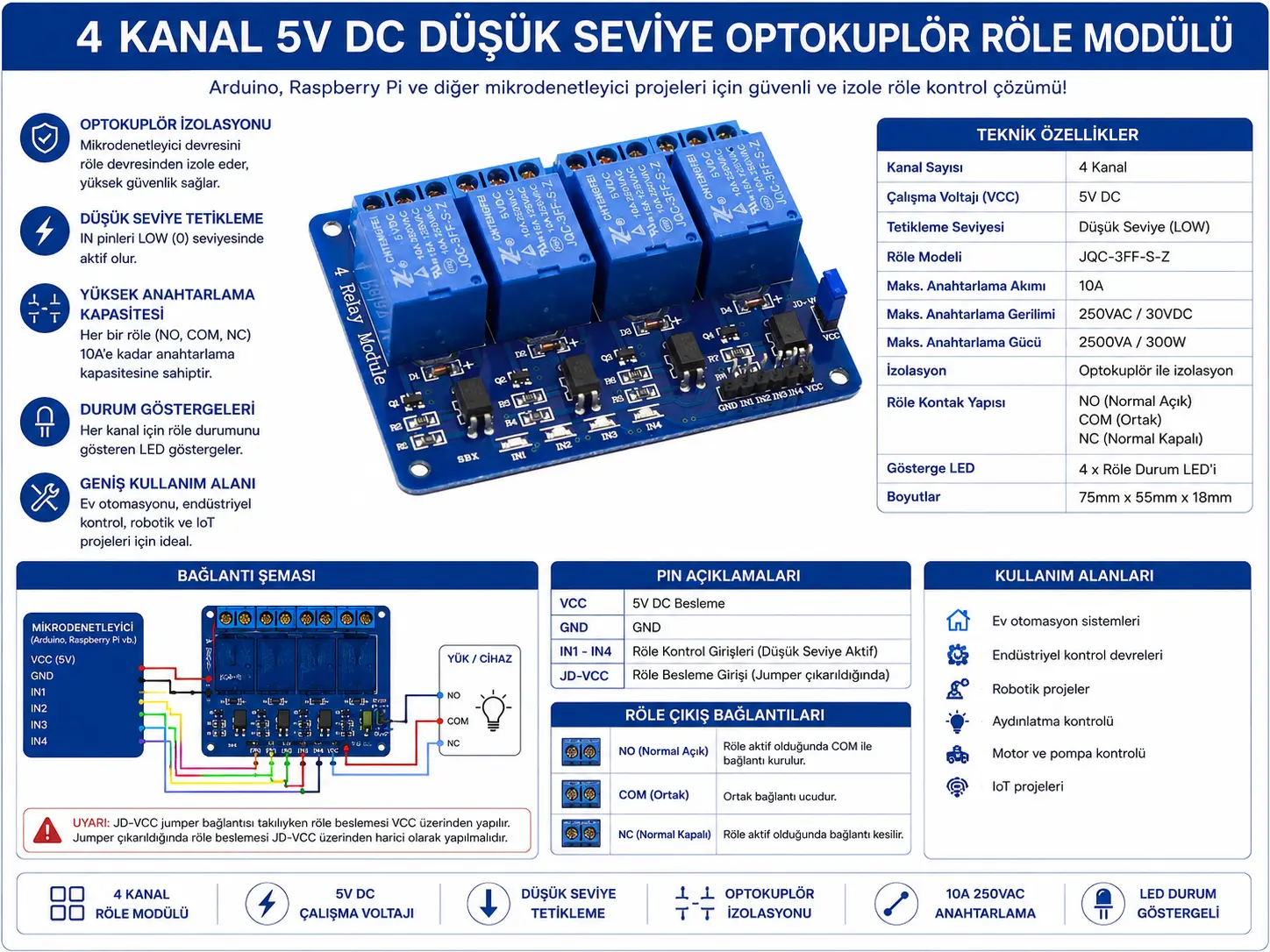

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Röle bobin voltajını kontrol edin: Ürün başlığı 5V DC olarak geçse de açıklamada 5V/12V varyant bilgisi bulunduğu için bağlantıdan önce kart üzerindeki röle bobin voltajı ve baskı etiketleri kontrol edilmelidir.
2. Düşük seviye tetikleme mantığını dikkate alın: Düşük seviye tetiklemede ilgili giriş pini GND/lojik 0 seviyesine çekildiğinde röle aktif olur. Yazılımda HIGH/LOW mantığı buna göre ayarlanmalıdır.
3. Optokuplör izolasyonunu doğru kullanın: Kartın optokuplörlü yapısı kontrol tarafı ile röle tarafını izole etmeye yardımcı olur. VCC, JD-VCC veya jumper yapısı varsa bağlantı kart üzerindeki etiketlere göre yapılmalıdır.
4. GND referansını doğru kurun: Harici röle beslemesi kullanılıyorsa kontrol kartı, röle kartı ve güç kaynağı bağlantıları kartın optokuplör/jumper yapısına uygun kurulmalıdır.
5. NC ve NO seçimini doğru yapın: Yükün normalde çalışır mı yoksa sadece röle tetiklenince mi çalışır olacağına göre NC veya NO kontağı tercih edilmelidir.
6. Şebeke geriliminde izolasyon sağlayın: 220VAC yüklerde açıkta kablo, gevşek klemens, temas riski ve yetersiz muhafaza bırakılmamalıdır.
7. Endüktif yüklerde ek koruma kullanın: Motor, pompa, solenoid ve kontaktör bobini gibi endüktif yüklerde snubber, diyot, varistör veya uygun ark bastırma elemanları değerlendirilmelidir.
8. Kontak akımını güvenli seçin: 10A değeri maksimum kontak kapasitesidir. Sürekli kullanımda yük tipi, kalkış akımı, ortam sıcaklığı ve kablo kesiti dikkate alınmalıdır.
9. PWM için kullanmayın: Mekanik röleler hızlı PWM anahtarlama için uygun değildir. DC motor hız kontrolü veya LED parlaklık kontrolü için MOSFET ya da motor sürücü kartı tercih edilmelidir.

Optokuplörlü Röle Modülü ile Standart Röle Kartı Arasındaki Fark Nedir?

Optokuplörlü röle modülleri, kontrol sinyali ile röle sürme devresi arasında optik bağlantı izolasyonu kullanır. Bu yapı, mikrodenetleyici tarafının yük tarafındaki elektriksel gürültü ve ani gerilim darbelerinden daha iyi korunmasına yardımcı olur.

Standart röle kartlarında ise giriş sürme yapısı daha basit olabilir ve izolasyon seviyesi kart tasarımına göre değişebilir. Mikrodenetleyici ile AC/DC yük arasında daha kontrollü bir ayrım isteniyorsa optokuplörlü röle kartları daha uygun bir seçim olabilir. Yine de optokuplör bulunması, şebeke gerilimi tarafında güvenlik kurallarını ortadan kaldırmaz.

Düşük Seviye Tetikleme Ne Demektir?

Düşük seviye tetikleme, röle giriş pininin GND veya lojik 0 seviyesine çekildiğinde rölenin aktif olması anlamına gelir. Bu tip röle kartlarında mikrodenetleyici pini LOW seviyeye alındığında röle çekebilir; HIGH seviyede ise pasif kalabilir.

Bu nedenle yazılım geliştirilirken röle mantığı ters çalışıyor gibi görünebilir. Örneğin digitalWrite(pin, LOW) röleyi aktif edebilir, digitalWrite(pin, HIGH) röleyi kapatabilir. Projeye başlamadan önce her kanal düşük voltajlı test devresiyle kontrol edilmelidir.

4 Kanal Röle Kartı ile 1 Kanal Röle Kartı Arasındaki Fark Nedir?

4 kanal röle kartı, tek kart üzerinde 4 bağımsız röle çıkışı sunar. Birden fazla cihazın kontrol edilmesi gereken projelerde kablolama düzenini sadeleştirir ve daha kompakt bir çözüm sağlar.

1 kanal röle kartı yalnızca tek bir yükü kontrol etmek için kullanılır. Basit aç/kapa uygulamalarında yeterlidir. Aynı projede birden fazla lamba, fan, pompa veya cihaz kontrol edilecekse 4 kanallı optokuplörlü röle modülü daha pratik bir tercihtir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu 4 Kanal 5V DC Düşük Seviye Optokuplör Röle Modülü, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, ESP8266, Raspberry Pi, STM32, PIC geliştirme kartları, 5V güç kaynakları, jumper kablolar, sensör modülleri, butonlar, fanlar, pompalar, lambalar, solenoidler ve otomasyon devreleriyle birlikte kullanılabilir. Kontrol kartı, röle beslemesi ve yük beslemesi ayrı ayrı doğru hesaplanmalıdır.

Teknik Referans

Röleler, düşük güçlü kontrol devreleriyle daha yüksek akım veya farklı gerilim seviyesindeki yükleri anahtarlamak için kullanılan elektromekanik anahtarlama elemanlarıdır. Rölenin temel çalışma prensibini incelemek için
röle çalışma prensibi kaynağına göz atabilirsiniz. Şebeke gerilimi kullanılan tüm uygulamalarda uygun sigorta, izole muhafaza, doğru kablo kesiti ve elektrik güvenliği kuralları dikkate alınmalıdır.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 4 Kanal 5V DC Düşük Seviye Optokuplör Röle Modülü

Sık Sorulan Sorular

4 Kanal 5V DC Düşük Seviye Optokuplör Röle Modülü nedir?

4 Kanal 5V DC Düşük Seviye Optokuplör Röle Modülü, mikrodenetleyici sinyaliyle 4 farklı yükü bağımsız olarak açıp kapatmak için kullanılan optik izolasyonlu röle kontrol kartıdır.

Bu röle modülü kaç kanal çıkışa sahiptir?

Kart üzerinde 4 bağımsız röle kanalı bulunur. Her kanal farklı bir yükü kontrol etmek için kullanılabilir.

Çalışma gerilimi kaç volttur?

Ürün adı 5V DC olarak geçmektedir. TLS ürün açıklamasında 5V veya 12V DC varyant bilgisi yer aldığı için bağlantıdan önce kart üzerindeki röle bobin voltajı kontrol edilmelidir.

Düşük seviye tetikleme ne demektir?

Düşük seviye tetikleme, röle girişinin GND veya lojik 0 seviyesine çekildiğinde rölenin aktif olması anlamına gelir.

Optokuplör izolasyonu ne işe yarar?

Optokuplör izolasyonu, kontrol devresi ile röle sürme devresi arasında optik bağlantı kullanarak mikrodenetleyici tarafının yük kaynaklı parazit ve ani gerilim etkilerinden korunmasına yardımcı olur.

220V cihaz kontrol edilebilir mi?

Röle kapasitesi kaynak ürün bilgisinde 10A @ 250VAC olarak belirtilmiştir. Ancak 220V AC bağlantılar yalnızca elektrik güvenliği bilgisine sahip yetkin kişiler tarafından uygun muhafaza, sigorta ve kablo kesitiyle yapılmalıdır.

NC, NO ve C uçları ne anlama gelir?

C ortak uçtur. NO normalde açık kontaktır ve röle tetiklenince kapanır. NC normalde kapalı kontaktır ve röle tetiklenince açılır.

Arduino ile kullanılabilir mi?

Evet. Arduino dijital çıkış pinleriyle röle girişleri kontrol edilebilir. Düşük seviye tetikleme mantığına göre yazılımda LOW sinyalinin röleyi aktif edebileceği unutulmamalıdır.

Raspberry Pi ile kullanılabilir mi?

Evet, ancak Raspberry Pi 3.3V GPIO seviyesi kullanır. Röle kartının giriş tetikleme davranışı test edilmeli, gerekirse uygun sürücü veya seviye uyumluluğu sağlanmalıdır.

Bu kart PWM hız kontrolü için uygun mu?

Hayır. Mekanik röleler hızlı PWM anahtarlama için uygun değildir. DC motor hız kontrolü veya LED parlaklığı kontrolü için MOSFET ya da motor sürücü kartı kullanılmalıdır.
