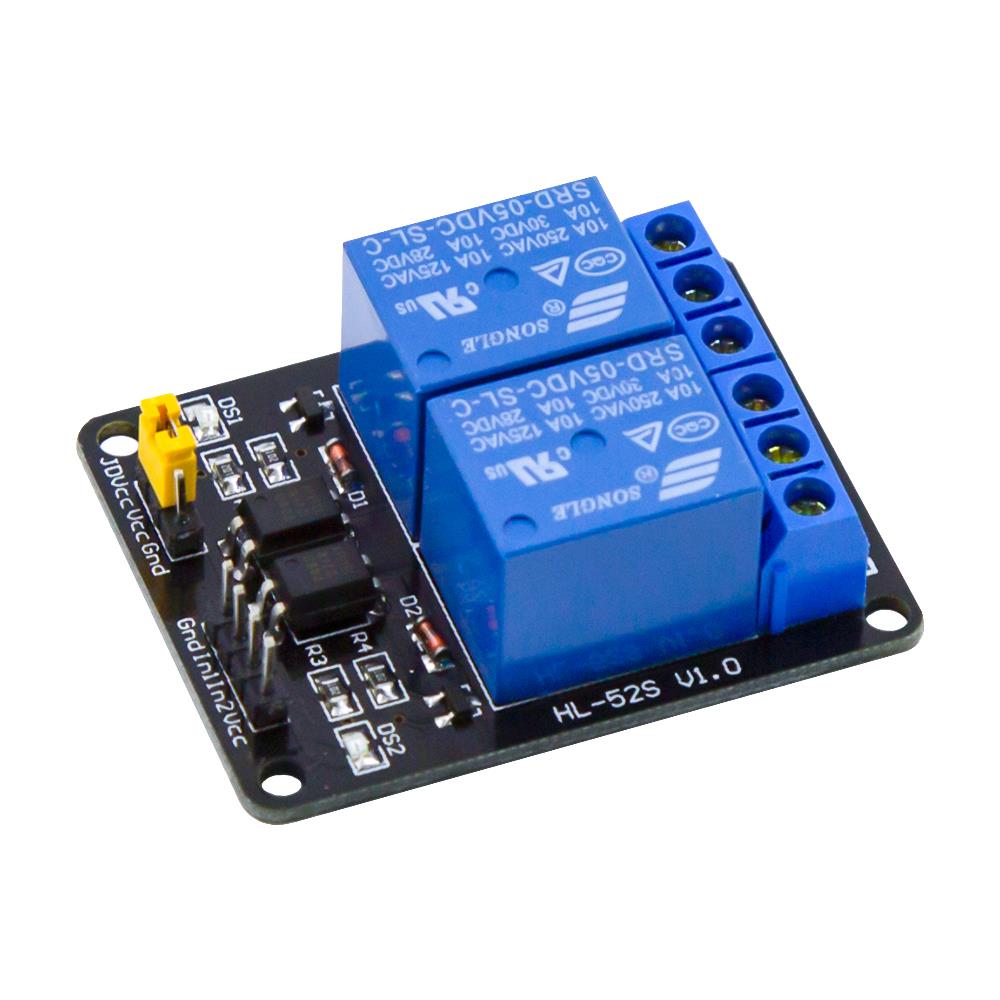

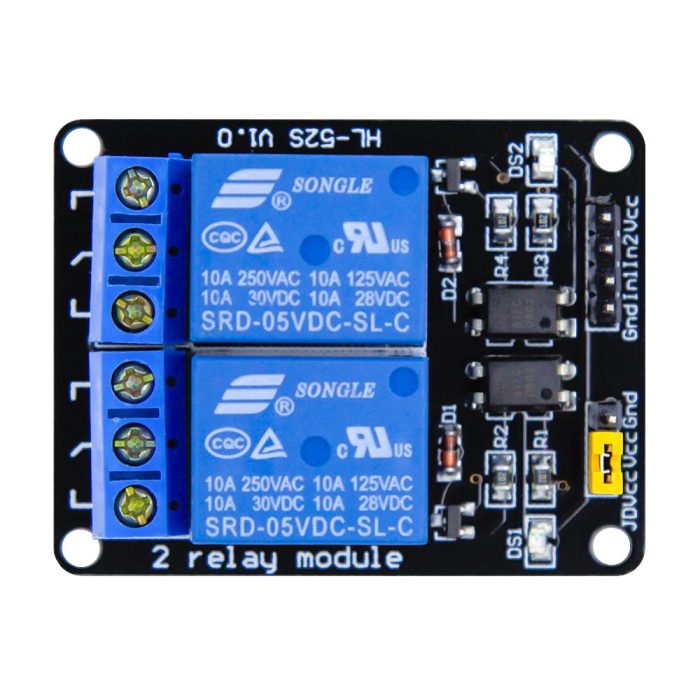

5V 2 Kanallı Optokuplörlü Röle

Neden 5V 2 Kanallı Optokuplörlü Röle Tercih Edilmeli?

5V 2 kanallı optokuplörlü röle, tek kanal röle modülünün yetersiz kaldığı ancak 4 veya 8 kanal röle kartına ihtiyaç duyulmayan projelerde ideal bir ara çözümdür. İki farklı yükün ayrı ayrı kontrol edilmesi gereken aydınlatma, fan, pompa, solenoid, alarm ve cihaz kontrol uygulamalarında kompakt bir yapı sunar.

Optokuplörlü giriş yapısı, kontrol kartı tarafındaki dijital sinyal ile röle sürme tarafı arasında elektriksel ayrım oluşturmaya yardımcı olur. Röle kontaklarının NC, NO ve COM olarak dışarı alınması sayesinde yükler normalde açık veya normalde kapalı çalışma mantığına göre bağlanabilir. Bu yapı, hem basit Arduino projelerinde hem de küçük otomasyon uygulamalarında esnek kullanım sağlar.

Öne Çıkan Özellikler

• 2 kanal röle çıkışı: 2 farklı AC veya DC yükü bağımsız olarak kontrol etmek için kullanılabilir.
• 5V çalışma gerilimi: Arduino, Raspberry Pi, ESP32, STM32 ve benzeri kontrol kartlarıyla kullanılabilir.
• Optokuplör izolasyonu: Kontrol sinyali tarafını röle sürme tarafındaki elektriksel etkilerden ayırmaya yardımcı olur.
• Klemensli yük bağlantısı: Yük tarafı kabloları vidalı terminal üzerinden kolayca bağlanabilir.
• NC / NO / COM kontaklar: Normalde açık veya normalde kapalı çalışma senaryoları kurulabilir.
• Durum LED’leri: Röle kanallarının aktif/pasif durumunu görsel olarak takip etmeye yardımcı olur.
• 10A kontak sınıfı: Rakip teknik kaynaklarda AC 250V 10A / DC 30V 10A röle kontak değeri belirtilmiştir.
• Mikrodenetleyici uyumu: Arduino, AVR, PIC, ARM, ESP ve Raspberry Pi tabanlı projelerde kullanılabilir.
• Çift yük kontrolü: İki farklı cihazı tek kart üzerinden yönetmek için kompakt çözüm sunar.
• Hobi ve otomasyon uyumu: Akıllı ev, robotik, test düzeneği ve küçük kontrol panosu projelerinde kullanılabilir.

Nerelerde Kullanılır?

2 kanallı 5V röle modülü, mikrodenetleyici sinyaliyle iki farklı yükün açılıp kapatılması gereken projelerde kullanılır. Özellikle çift lamba, çift fan, pompa + valf, alarm + ikaz lambası veya iki ayrı cihaz kontrolü gibi senaryolarda pratik bir anahtarlama çözümü sağlar.

5V 2 Kanallı Optokuplörlü Röle Ne İşe Yarar?

5V 2 Kanallı Optokuplörlü Röle, düşük akımlı mikrodenetleyici çıkış sinyaliyle daha yüksek akım veya farklı gerilim seviyesinde çalışan yüklerin açılıp kapatılmasını sağlar. Arduino, ESP32 veya Raspberry Pi gibi kartların dijital pinleri motor, pompa, lamba veya solenoid gibi yükleri doğrudan süremez. Röle kartı, kontrol kartı ile yük arasında anahtarlama elemanı olarak görev yapar.

Her röle kanalında COM, NO ve NC kontakları bulunur. NO bağlantısı kullanıldığında röle pasifken devre açık, röle aktifken devre kapalı olur. NC bağlantısı kullanıldığında röle pasifken devre kapalı, röle aktifken devre açık olur. Bu sayede proje ihtiyacına göre normalde çalışan veya yalnızca tetikleme sırasında çalışan sistemler kurulabilir.

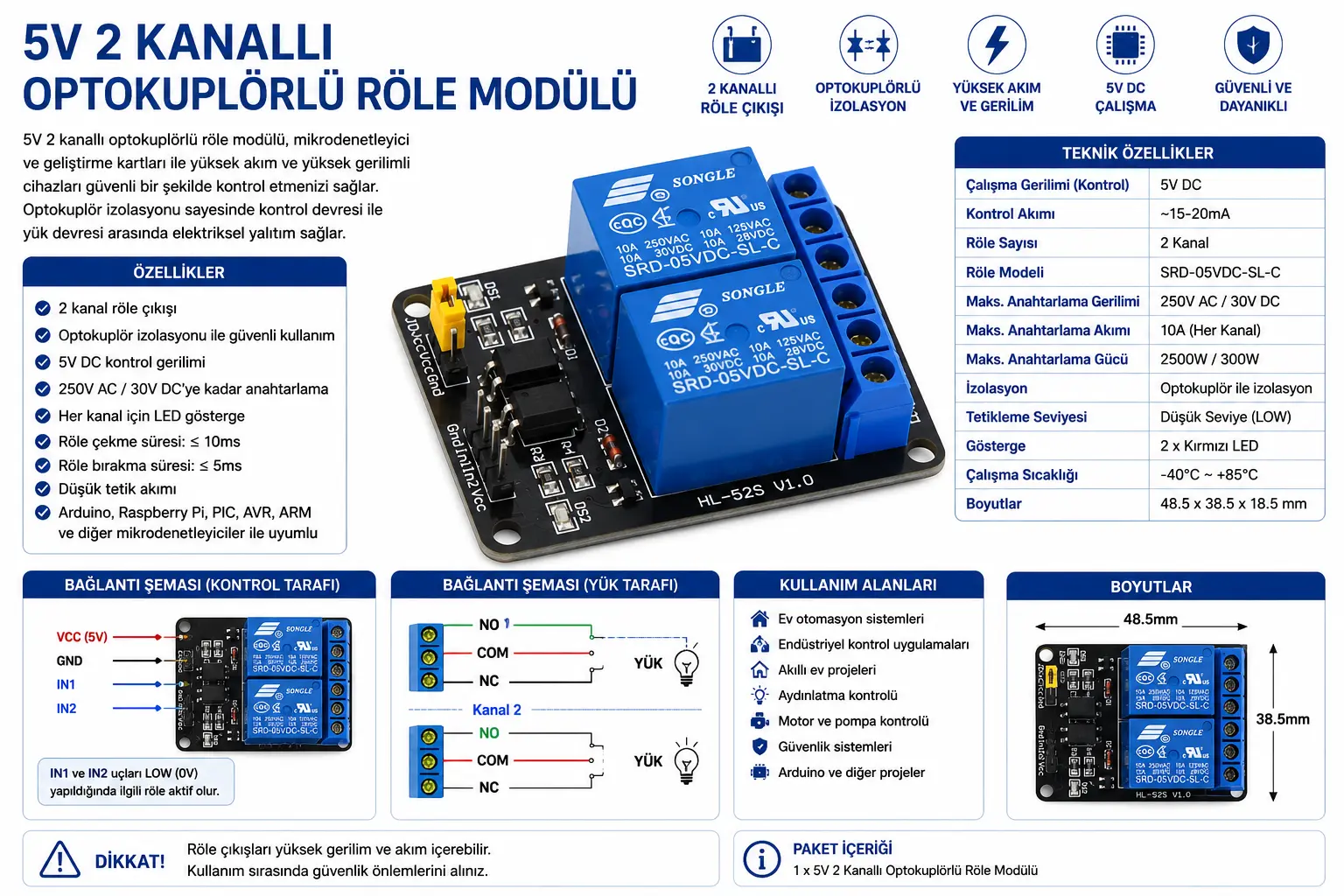

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. 5V besleme kullanın: Modül 5V DC ile çalışır. Röle bobinleri aktif olduğunda oluşacak toplam akım ihtiyacı için yeterli kapasiteli güç kaynağı kullanılmalıdır.
2. GND referansını doğru kurun: Kontrol kartı ve röle modülü arasında ortak GND bağlantısı yapılmalıdır. İzolasyonlu çalışma modu kullanılacaksa kart üzerindeki jumper yapısı ve besleme mimarisi kontrol edilmelidir.
3. IN1 ve IN2 girişlerini kontrol edin: Her röle kanalı ayrı giriş piniyle kontrol edilir. Yazılımda ilgili pinin aktif/pasif mantığı kartın tetikleme seviyesine göre ayarlanmalıdır.
4. Düşük seviye tetiklemeyi test edin: Rakip teknik kaynaklarda rölelerin lojik 0 ile tetiklendiği belirtilir. İlk kullanımda düşük voltajlı bir test yükü ile röle davranışı doğrulanmalıdır.
5. NO ve NC seçimini doğru yapın: Yükün normalde çalışmasını istiyorsanız NC, yalnızca röle aktifken çalışmasını istiyorsanız NO kontağı tercih edilmelidir.
6. Şebeke bağlantısını izole edin: 220VAC yüklerde açıkta iletken, gevşek klemens, yetersiz kablo kesiti veya çıplak bağlantı bırakılmamalıdır.
7. Endüktif yüklerde koruma kullanın: Motor, pompa, solenoid ve kontaktör bobini gibi yüklerde snubber, varistör, diyot veya uygun ark bastırma elemanları değerlendirilmelidir.
8. Kontak kapasitesine güvenlik payı bırakın: 10A değeri maksimum kontak sınıfı olarak görülmelidir. Uzun süreli kullanımda yük tipi ve ortam şartlarına göre daha düşük akım değerlerinde çalışmak daha güvenlidir.
9. PWM için kullanmayın: Mekanik röleler hızlı PWM anahtarlama için uygun değildir. DC motor hız kontrolü veya LED parlaklık kontrolü için MOSFET ya da motor sürücü kartı tercih edilmelidir.

Optokuplörlü Röle ile Optokuplörsüz Röle Arasındaki Fark Nedir?

Optokuplörlü röle modülü, mikrodenetleyici giriş sinyali ile röle sürme devresi arasında optik izolasyon sağlayan bir giriş yapısına sahiptir. Bu yapı, röle anahtarlama sırasında oluşabilecek parazit ve ani gerilim etkilerinin kontrol devresine ulaşmasını azaltmaya yardımcı olur.

Optokuplörsüz röle modüllerinde giriş devresi daha basit olabilir. Basit projelerde yeterli olsa da motor, pompa, solenoid veya uzun kablolu sistemlerde optokuplörlü yapı daha güvenli ve kararlı bir tercih olabilir. Yine de optokuplör bulunması, yüksek gerilim bağlantılarında elektrik güvenliği kurallarını ortadan kaldırmaz.

2 Kanal Röle ile 1 Kanal ve 4 Kanal Röle Arasındaki Fark Nedir?

1 kanal röle modülü tek bir yükü kontrol etmek için kullanılır. Basit aç/kapa projelerinde yeterlidir. 2 kanal röle modülü ise iki ayrı yükün bağımsız kontrol edilmesi gereken projelerde daha pratik bir çözümdür.

4 kanal röle modülü daha fazla çıkış gerektiren otomasyon projelerinde tercih edilir. Eğer yalnızca iki cihaz kontrol edilecekse 5V 2 kanallı optokuplörlü röle, hem daha kompakt hem de daha düzenli bir seçenek olabilir.

Röle Kartı ile MOSFET Sürücü Arasındaki Fark Nedir?

Röle kartı mekanik kontaklarla anahtarlama yapar. AC ve DC yüklerde aç/kapa kontrolü için kullanılabilir. Ancak röleler mekanik yapıda olduğu için hızlı anahtarlama, PWM hız kontrolü veya yüksek frekanslı çalışma için uygun değildir.

MOSFET sürücüler ise elektronik anahtarlama yapar. Özellikle DC LED şerit, DC motor, fan ve PWM ile hız/parlaklık kontrolü gereken sistemlerde daha uygundur. Basit AC/DC aç-kapa için röle; hızlı DC kontrol için MOSFET tercih edilmelidir.

5V 2 Kanallı Optokuplörlü Röle Hangi Ürünlerle Birlikte Kullanılır?

Bu 5V 2 Kanallı Optokuplörlü Röle, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, ESP8266, Raspberry Pi, STM32, PIC geliştirme kartları, 5V güç kaynakları, jumper kablolar, sensör modülleri, butonlar, lambalar, fanlar, pompalar, solenoidler, alarm sistemleri ve küçük otomasyon devreleriyle birlikte kullanılabilir. Kontrol kartı, röle beslemesi ve yük beslemesi ayrı ayrı doğru hesaplanmalıdır.

Teknik Referans

Röleler, düşük güçlü kontrol devreleriyle daha yüksek akım veya farklı gerilim seviyesindeki yükleri anahtarlamak için kullanılan elektromekanik anahtarlama elemanlarıdır. Rölenin temel çalışma prensibini incelemek için
röle çalışma prensibi kaynağına göz atabilirsiniz. Şebeke gerilimi kullanılan uygulamalarda sigorta, izole muhafaza, doğru kablo kesiti ve yetkin montaj şarttır.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 5V 2 Kanallı Optokuplörlü Röle

Sık Sorulan Sorular

5V 2 Kanallı Optokuplörlü Röle nedir?

5V 2 Kanallı Optokuplörlü Röle, mikrodenetleyici sinyaliyle 2 farklı yükü bağımsız olarak açıp kapatmak için kullanılan optik izolasyonlu röle modülüdür.

Bu röle modülü kaç kanal çıkışa sahiptir?

Kart üzerinde 2 bağımsız röle kanalı bulunur. Her kanal farklı bir yükü kontrol etmek için kullanılabilir.

Çalışma gerilimi kaç volttur?

Ürün 5V DC çalışma gerilimiyle kullanılır.

Arduino ile kullanılabilir mi?

Evet. Arduino dijital çıkış pinleriyle IN1 ve IN2 girişleri kontrol edilerek iki röle kanalı yönetilebilir.

Raspberry Pi ile kullanılabilir mi?

Evet, ancak Raspberry Pi 3.3V GPIO seviyesi kullanır. Röle kartının tetikleme seviyesi ve giriş akımı test edilmeli, gerekirse sürücü veya seviye uyumluluğu sağlanmalıdır.

Optokuplör ne işe yarar?

Optokuplör, kontrol devresi ile röle sürme devresi arasında optik izolasyon sağlayarak mikrodenetleyici tarafının elektriksel parazitlerden korunmasına yardımcı olur.

220V cihaz kontrol edilebilir mi?

Röle kontakları AC yükleri anahtarlayabilir; ancak 220V AC bağlantılar yalnızca elektrik güvenliği bilgisine sahip yetkin kişiler tarafından uygun muhafaza, sigorta ve kablo kesitiyle yapılmalıdır.

NC, NO ve COM ne anlama gelir?

COM ortak uçtur. NO normalde açık kontaktır ve röle tetiklenince kapanır. NC normalde kapalı kontaktır ve röle tetiklenince açılır.

Bu modül PWM hız kontrolü için uygun mu?

Hayır. Mekanik röleler hızlı PWM anahtarlama için uygun değildir. DC motor hız kontrolü veya LED parlaklığı kontrolü için MOSFET ya da motor sürücü kartı kullanılmalıdır.

İki röle aynı anda çalışabilir mi?

Evet, uygun 5V güç kaynağı kullanıldığında iki kanal aynı anda çalışabilir. Güç kaynağı röle bobinlerinin toplam akım ihtiyacını karşılayabilmelidir.
