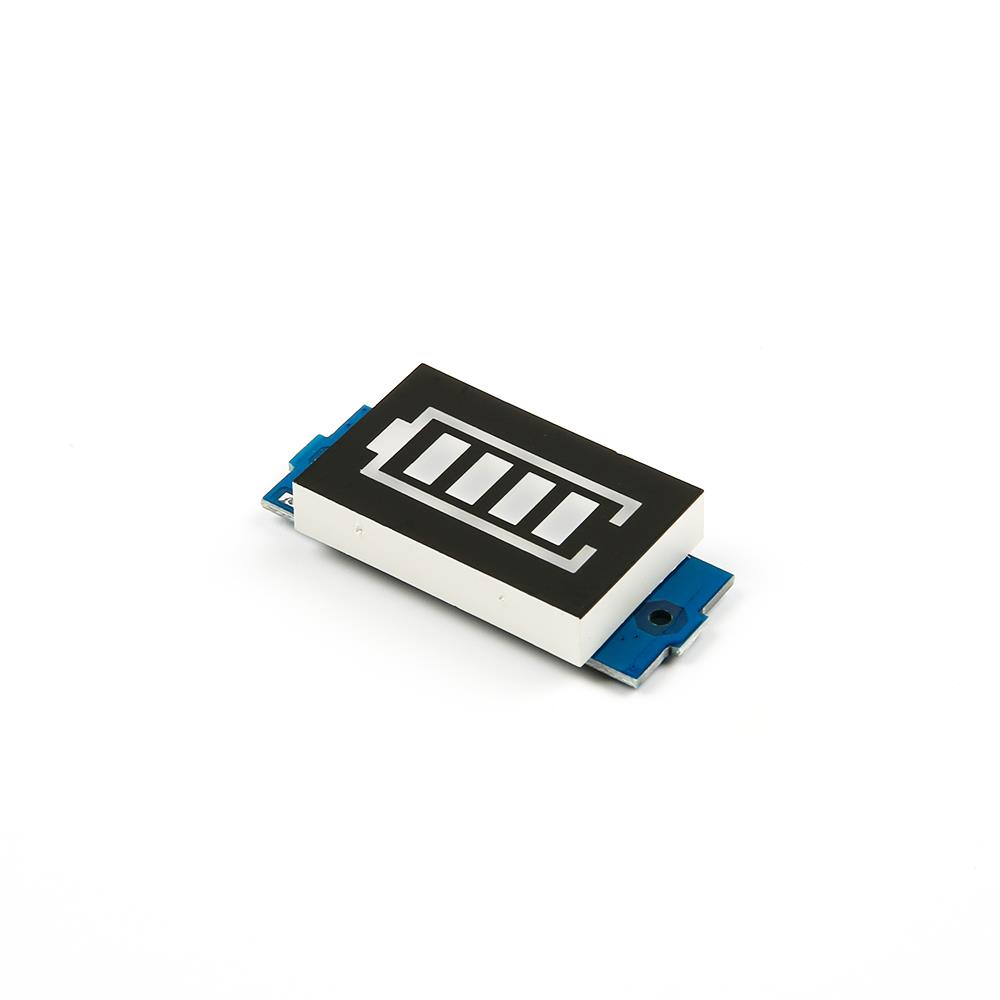

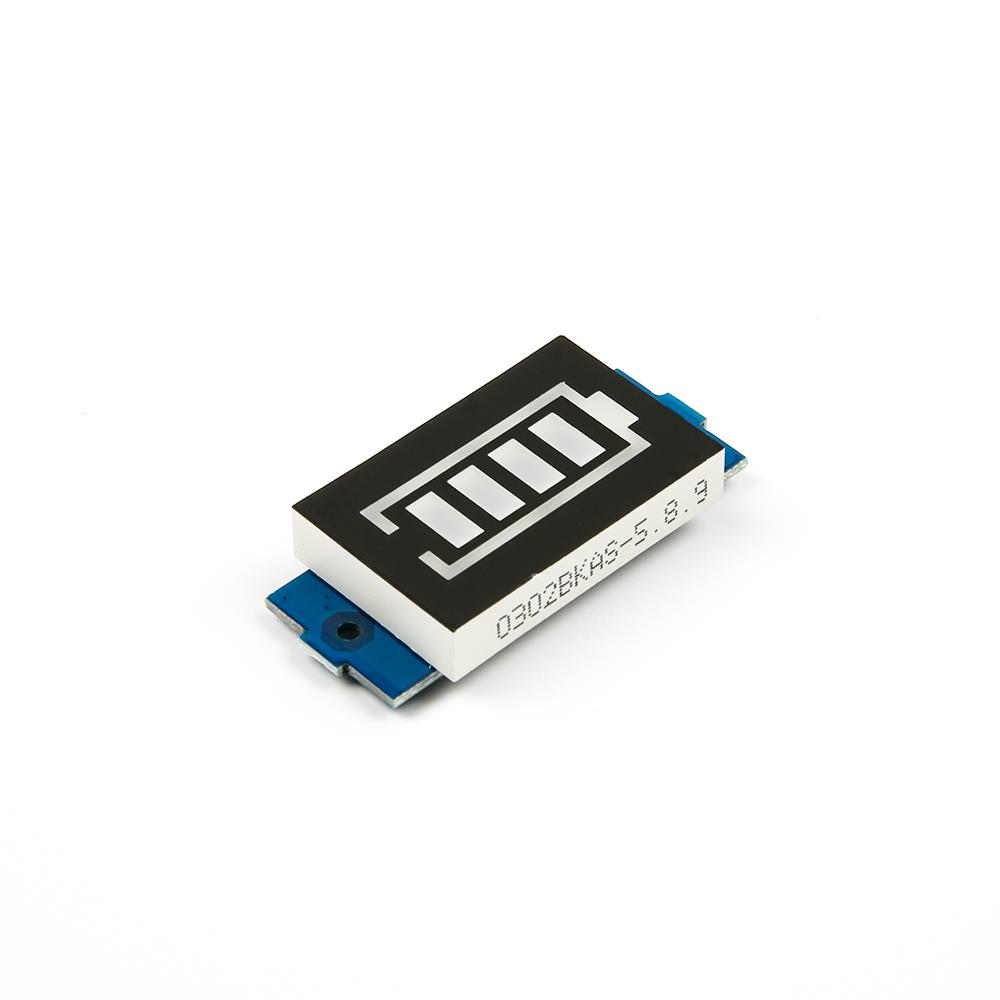

4S Lityum Batarya Kapasite Gösterge Modülü

Neden 4S Lityum Batarya Göstergesi Tercih Edilmeli?

4S lityum batarya kapasite göstergesi, batarya paketinin durumunu multimetre kullanmadan hızlıca görmek isteyen kullanıcılar için pratik bir çözümdür. 4S Li-ion veya LiPo batarya paketlerinde toplam voltaj seviyesi, bataryanın yaklaşık doluluk durumu hakkında fikir verir. Bu modül de bu voltaj aralığını bar göstergesine dönüştürerek kullanıcıya hızlı görsel bilgi sağlar.

Robotik sistemler, taşınabilir güç kaynakları, RC projeleri, batarya kutuları, DIY enerji çözümleri ve lityum pil kullanılan elektronik devrelerde batarya seviyesini takip etmek önemlidir. Lityum bataryaların çok düşük gerilim seviyelerine kadar boşaltılması pil ömrünü azaltabilir ve bataryaya zarar verebilir. Bu nedenle 4S batarya kullanılan devrelerde görsel doluluk göstergesi kullanmak, kullanıcıya şarj zamanını daha kolay fark ettirir.

Öne Çıkan Özellikler

• 4S batarya uyumu: 4 seri bağlı Li-ion veya LiPo batarya paketlerinde kullanılabilir.
• 13.2V-16.8V ölçüm aralığı: TLS ürün bilgisinde 4S batarya için ölçüm aralığı bu şekilde belirtilmiştir.
• Voltaja bağlı bar gösterimi: Batarya voltajı belirli eşiklerin üzerine çıktıkça bar sayısı artar.
• 13.2V altı uyarı mantığı: TLS açıklamasına göre 13.2V altında yalnızca çerçeve yanar ve bataryanın şarj edilmesi gerektiğini gösterir.
• Harici besleme gerektirmez: Gösterge, bağlı olduğu batarya paketinden enerji alır.
• Kırmızı dış gösterge: TLS ürün bilgisinde dış gösterge rengi kırmızı olarak belirtilmiştir.
• Mavi anahat gösterge: TLS ürün bilgisinde anahat gösterge rengi mavi olarak belirtilmiştir.
• Gerçek zamanlı izleme: Batarya bağlı olduğu sürece güç durumunu anlık olarak gösterir.
• Kompakt bağlantı: Pozitif ve negatif uçların batarya uçlarına bağlanmasıyla çalışır.
• Şarj cihazı değildir: Ürün pil şarj etmez; yalnızca gösterge modülü olarak kullanılır.

Kullanım Alanları

4S LiPo display modülü, 4 seri lityum batarya kullanılan sistemlerde batarya seviyesinin görsel olarak takip edilmesi gereken uygulamalarda tercih edilir. Sürekli kapasite hesabı yerine hızlı durum göstergesi gereken projelerde pratik kullanım sunar.

4S Lityum Batarya Kapasite Gösterge Modülü Ne İşe Yarar?

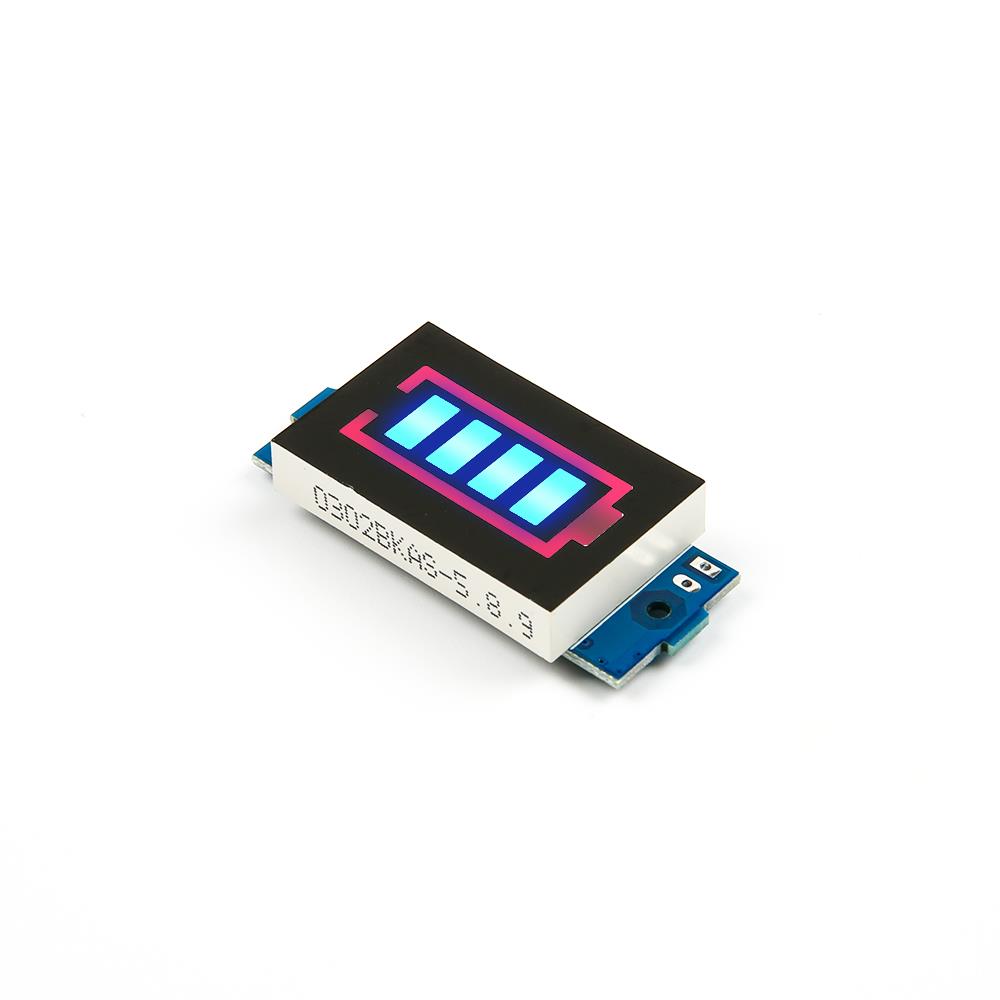

4S Lityum Batarya Kapasite Gösterge Modülü, 4 seri bağlı lityum batarya paketinin toplam voltajını algılar ve bu voltaja göre bar göstergesi üzerinden yaklaşık doluluk seviyesi gösterir. Bataryanın pozitif ve negatif uçlarına bağlandığında modül çalışır ve bataryanın mevcut voltaj seviyesine göre çerçeve veya barları yakar.

Bu ürün özellikle batarya durumunu hızlı kontrol etmek için kullanılır. Örneğin 4S batarya paketli bir robotta, kullanıcı sistem çalışırken bataryanın yaklaşık doluluk seviyesini panel üzerinden görebilir. Ancak gösterilen değer, gerçek kapasite ölçümü değildir. Bataryanın yaşı, iç direnci, yük akımı, hücre balans durumu ve dinlenme süresi göstergede görülen seviyeyi etkileyebilir.

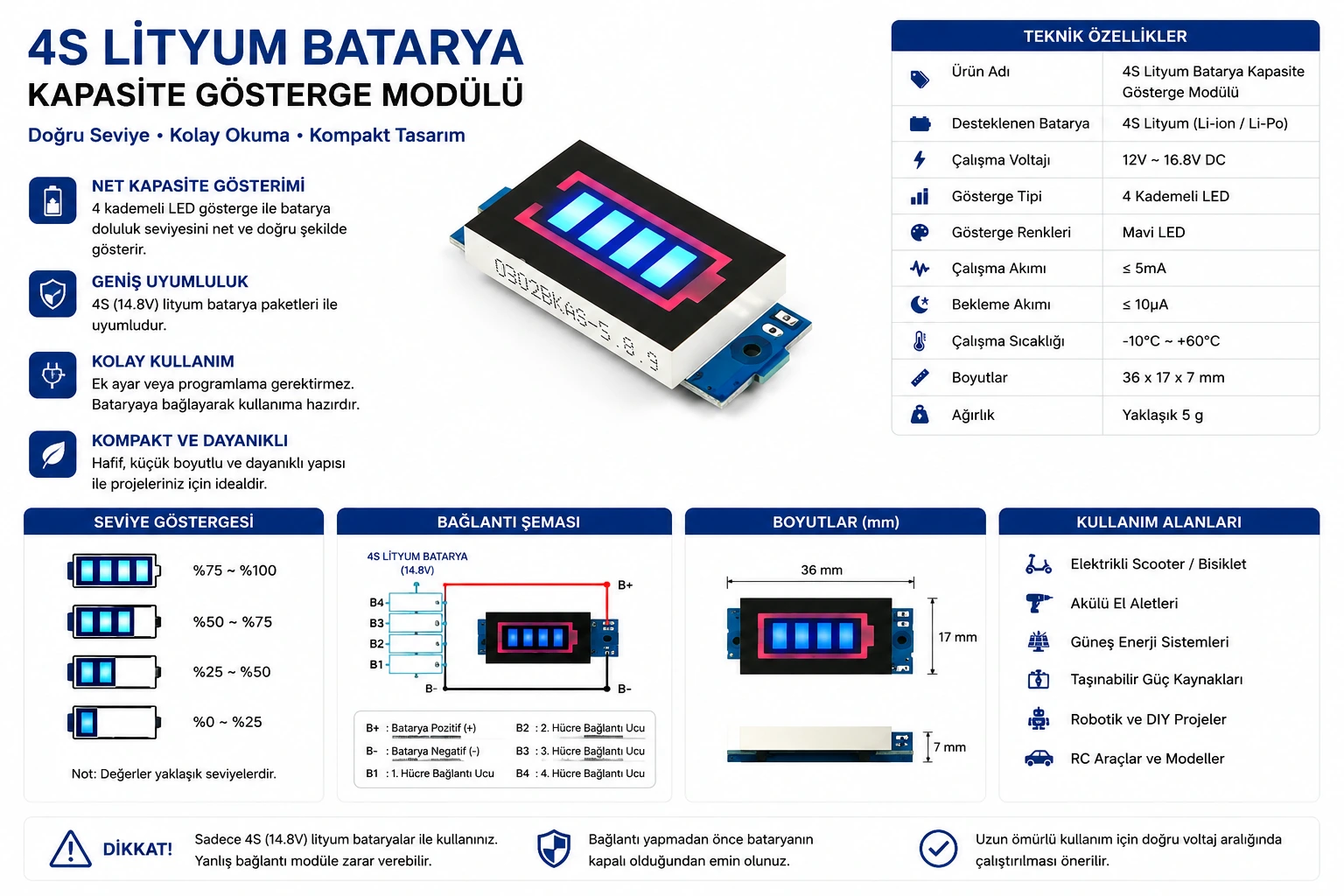

Teknik Özellikler

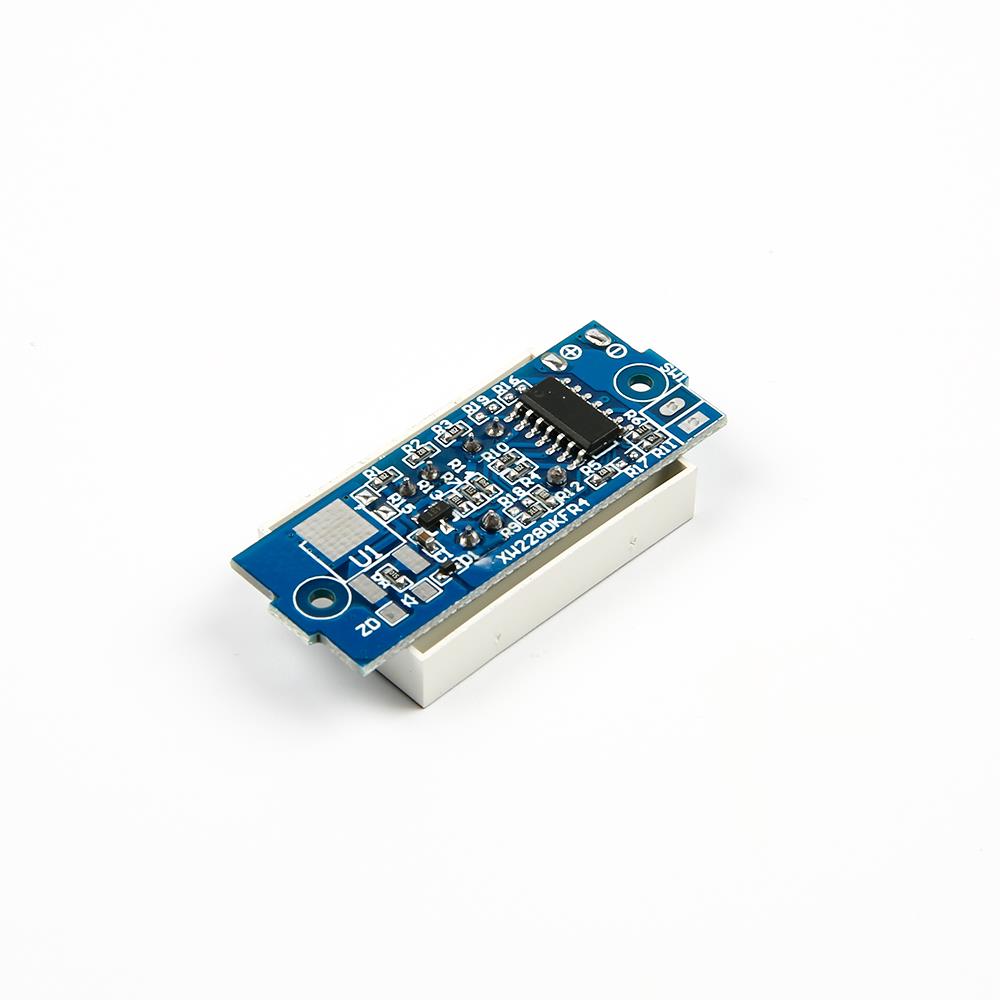

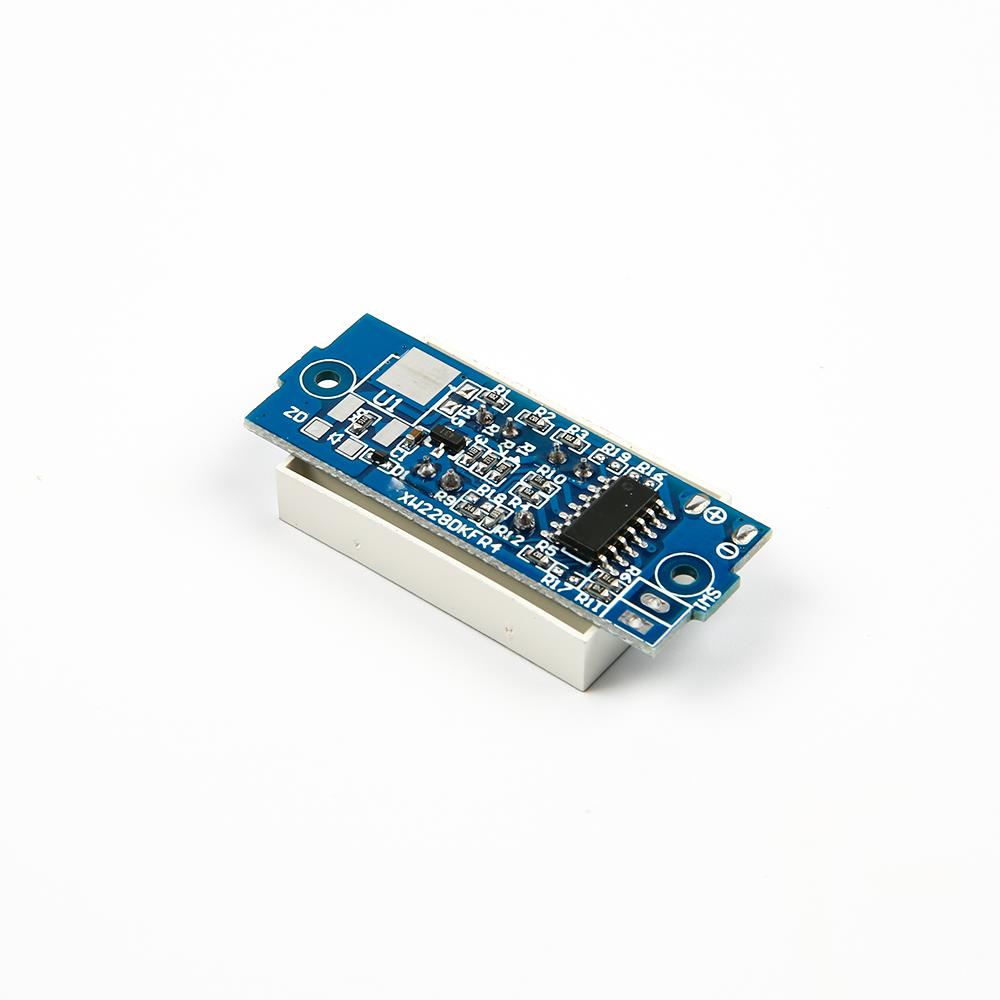

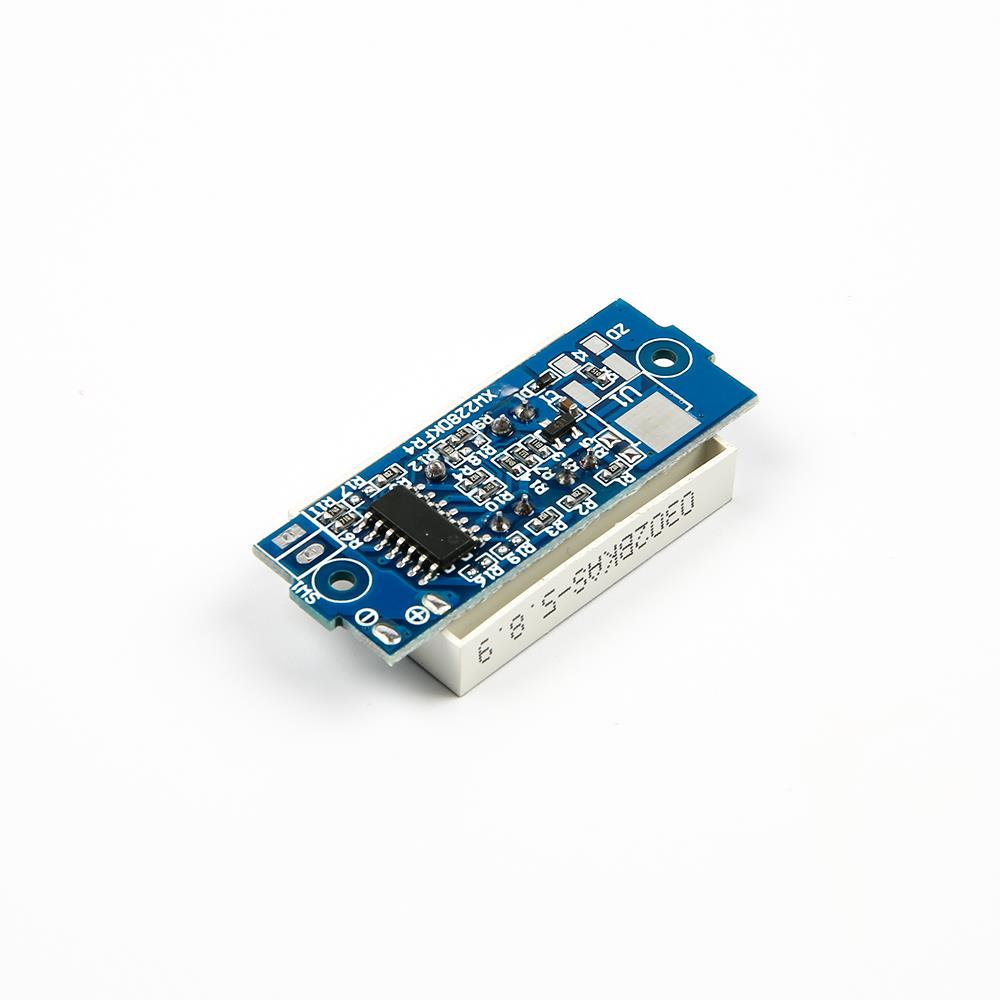

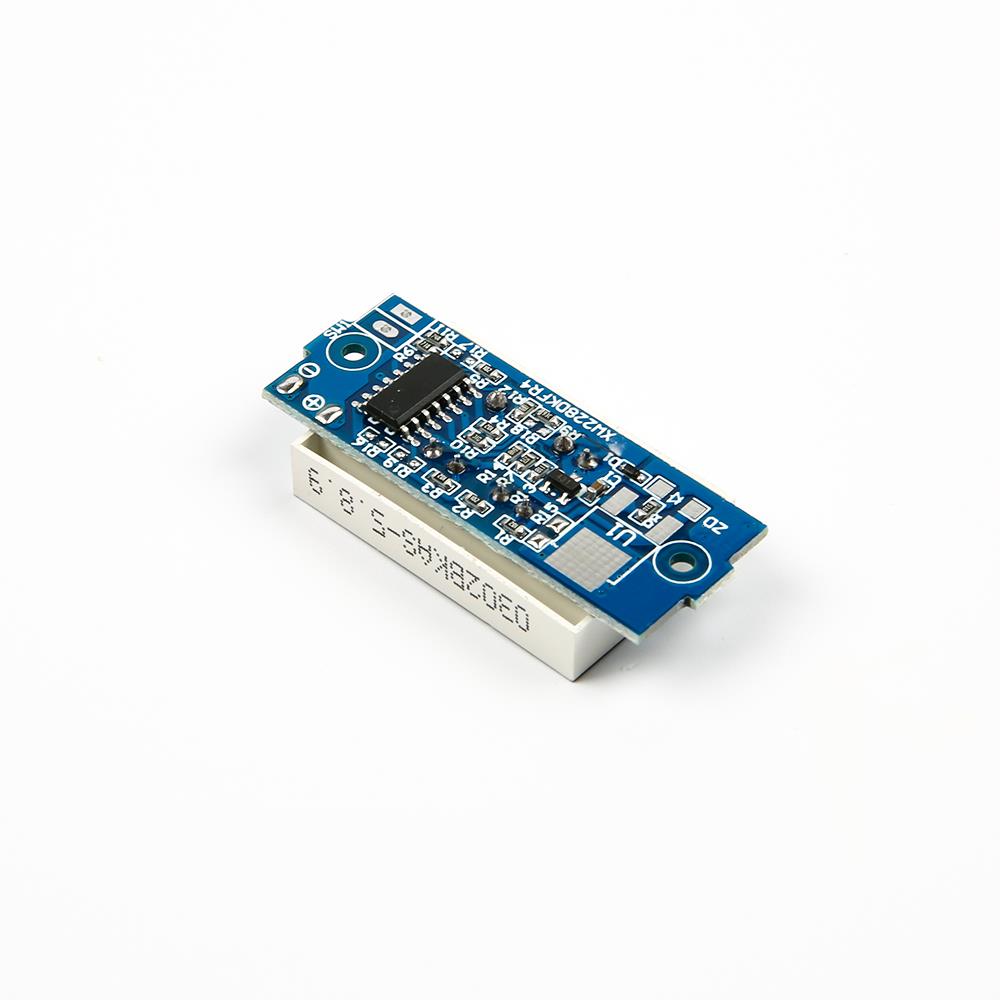

Bağlantı ve Kullanım Notları

1. Yalnızca 4S lityum paketlerde kullanın: Bu gösterge 13.2V-16.8V aralığındaki 4S Li-ion / LiPo batarya paketleri için uygundur.
2. Pozitif ve negatif bağlantıyı doğru yapın: Gösterge pozitif ucu batarya pozitifine, negatif ucu batarya negatifine bağlanmalıdır.
3. Harici güç kaynağı bağlamayın: Modül harici besleme gerektirmez; bağlı olduğu bataryadan enerji alır.
4. Bağlı kaldığı sürece tüketim yapacağını unutmayın: TLS açıklamasına göre gösterge bağlı olduğu sürece açık kalır. Uzun süreli depolamada bataryadan ayrılması önerilir.
5. Şarj cihazı gibi kullanmayın: Bu ürün bataryayı şarj etmez, akımı sınırlamaz ve şarj algoritması uygulamaz.
6. BMS yerine kullanmayın: Hücre balanslama, aşırı şarj koruması, aşırı deşarj kesme ve kısa devre koruması için uygun 4S BMS kartı gerekir.
7. Yük altında gösterimin değişebileceğini dikkate alın: Motor, pompa veya yüksek akım çeken sistemlerde batarya voltajı yük altında düşebilir ve gösterge daha düşük seviye gösterebilir.
8. Hücre balansını ayrıca kontrol edin: Bu modül toplam paket voltajını gösterir; her hücrenin ayrı voltajını veya dengesizliğini göstermez.
9. LiFePO4 bataryalarda kullanmayın: LiFePO4 hücre voltajları standart Li-ion/LiPo’dan farklıdır; bu göstergenin eşik değerleri LiFePO4 için doğru kapasite göstermez.

4S Lityum Batarya Nedir?

4S lityum batarya, dört adet lityum hücrenin seri bağlanmasıyla oluşan batarya paketidir. Standart Li-ion ve LiPo hücrelerde tam dolu hücre gerilimi genellikle 4.20V sınıfındadır. Bu durumda 4 seri hücreli paket tam dolu durumda 16.8V seviyesine ulaşır.

3.7V nominal hücre referansı kullanıldığında 4S paket yaklaşık 14.8V nominal sınıfta değerlendirilir. Bu nedenle ürün üzerindeki 13.2V, 14V, 14.8V ve 15.6V eşikleri, 4S lityum batarya paketinin toplam voltajına göre yaklaşık doluluk göstergesi üretmek için kullanılır.

Voltaja Göre Kapasite Göstergesi Nasıl Çalışır?

Voltaja göre kapasite göstergesi, batarya paketinin toplam gerilimini belirli eşiklerle karşılaştırır ve ekranda kaç bar yanacağını belirler. Bu modülde 13.2V altında yalnızca çerçeve yanar; 13.2V üzerinde 1 bar, 14V üzerinde 2 bar, 14.8V üzerinde 3 bar ve 15.6V üzerinde 4 bar gösterilir.

Bu yöntem pratik ve hızlıdır; ancak gerçek kapasite ölçümü değildir. Lityum bataryalarda voltaj-kapasite ilişkisi hücre kimyasına, deşarj akımına, sıcaklığa, hücre yaşına ve dinlenme süresine bağlı olarak değişir. Daha doğru kapasite ölçümü için coulomb counter, batarya yakıt göstergesi entegresi veya akım-zaman ölçüm sistemi gerekir.

4S Batarya Göstergesi ile BMS Arasındaki Fark Nedir?

4S batarya göstergesi, yalnızca batarya paketinin voltajına göre doluluk durumunu gösterir. Koruma devresi içermez, hücreleri dengelemez ve herhangi bir yükü kesmez. Kullanıcıya görsel bilgi sağlamak için kullanılır.

4S BMS kartı ise batarya güvenliği için kullanılan koruma devresidir. Aşırı şarj, aşırı deşarj, aşırı akım, kısa devre ve bazı modellerde balanslama gibi işlevler sağlayabilir. Güvenli lityum batarya paketi kurulumunda gösterge modülü BMS yerine değil, BMS ile birlikte yardımcı izleme elemanı olarak kullanılmalıdır.

4S Li-ion ve LiPo Kullanımında Nelere Dikkat Edilmeli?

4S Li-ion ve LiPo bataryalar, yüksek enerji yoğunluğuna sahip olduğundan doğru şarj ve koruma devresiyle kullanılmalıdır. Her hücre için uygun maksimum şarj voltajı aşılmamalı, batarya çok düşük seviyeye kadar boşaltılmamalı ve kısa devreye karşı korunmalıdır.

Batarya paketi uzun süre kullanılmayacaksa gösterge gibi küçük tüketim yapan devreler paketten ayrılmalıdır. Ayrıca yalnızca toplam voltaja bakmak her zaman yeterli değildir; 4S pakette hücrelerden biri düşük, diğeri yüksek olabilir. Bu nedenle güvenli ve uzun ömürlü kullanım için hücre balansı, BMS kalitesi ve uygun şarj cihazı seçimi önemlidir.

4S Lityum Batarya Göstergesi Hangi Ürünlerle Birlikte Kullanılır?

Bu 4S Lityum Batarya Kapasite Gösterge Modülü, 4S Li-ion batarya paketleri, 4S LiPo bataryalar, 4S BMS kartları, lityum şarj cihazları, batarya kutuları, robotik sistemler, RC projeleri, DC güç panelleri, sigorta yuvaları, anahtarlar, klemensler, kablo konnektörleri ve voltaj izleme uygulamalarıyla birlikte kullanılabilir. Bağlantı öncesinde batarya kimyası, seri hücre sayısı, toplam voltaj, polarite, BMS varlığı ve uzun süreli bekleme tüketimi kontrol edilmelidir.

Teknik Referans

Battery University kaynaklarında klasik Li-ion hücrelerin tipik olarak 4.20V/hücre seviyesine kadar şarj edildiği, 3.7V nominal hücre referansının seri bağlantılarda 4S için 14.8V nominal sınıfı oluşturduğu ve lityum bataryalarda voltaj sınırlarının güvenlik açısından kritik olduğu açıklanır. Bu nedenle 4S Li-ion/LiPo paketlerde 16.8V tam dolu seviye ve 14.8V nominal seviye teknik olarak doğru referanslardır. Detaylı bilgi için
Battery University Li-ion şarj teknik rehberini ve
Battery University lityum batarya voltaj referanslarını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 4S Lityum Batarya Kapasite Gösterge Modülü

Sık Sorulan Sorular

4S Lityum Batarya Kapasite Gösterge Modülü nedir?

4 seri Li-ion veya LiPo batarya paketlerinde voltaja bağlı yaklaşık doluluk seviyesini bar göstergesiyle gösteren kapasite gösterge modülüdür.

Hangi bataryalarla kullanılır?

13.2V-16.8V aralığındaki 4S Li-ion ve 4S LiPo batarya paketleriyle kullanılabilir.

Harici besleme gerekir mi?

Hayır. TLS ürün bilgisinde harici beslemeye ihtiyaç duymadığı belirtilmiştir.

13.2V altında ne gösterir?

TLS ürün bilgisinde 13.2V altında yalnızca çerçevenin yandığı ve pilin şarj edilmesi gerektiğini gösterdiği belirtilmiştir.

Bar eşikleri nelerdir?

13.2V üstünde 1 bar, 14V üstünde 2 bar, 14.8V üstünde 3 bar ve 15.6V üstünde 4 bar yanar.

Pili şarj eder mi?

Hayır. TLS ürün açıklamasında ürünün pil şarj etmediği açıkça belirtilmiştir.

BMS yerine kullanılabilir mi?

Hayır. Bu modül koruma ve balanslama yapmaz. 4S lityum batarya paketlerinde uygun 4S BMS ayrıca kullanılmalıdır.

Gerçek mAh kapasite ölçer mi?

Hayır. Bu ürün voltaja bağlı yaklaşık doluluk gösterir; gerçek mAh kapasite ölçümü yapmaz.

LiFePO4 bataryalarda kullanılabilir mi?

Önerilmez. LiFePO4 hücre voltajları farklı olduğu için bu modülün Li-ion/LiPo eşikleri doğru kapasite göstermez.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet 4S Lityum Batarya Kapasite Gösterge Modülü bulunur.
