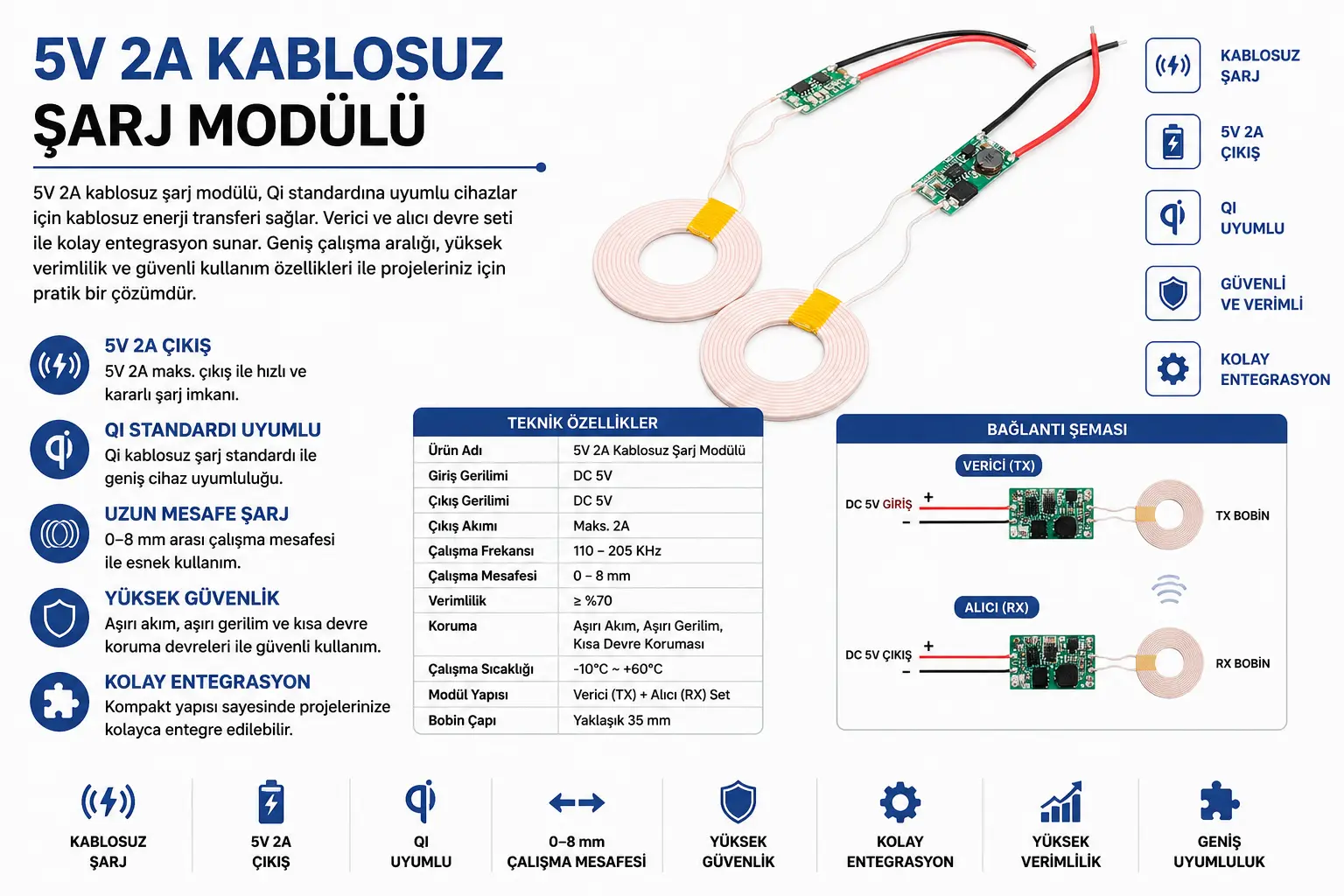

5V 2A Kablosuz Şarj Modülü

Neden 5V 2A Kablosuz Şarj Modülü Tercih Edilmeli?

Elektronik projelerde bazı durumlarda cihaz gövdesine doğrudan şarj soketi veya güç girişi eklemek istenmeyebilir. Suya, toza, mekanik yıpranmaya veya sık soket kullanımına maruz kalan cihazlarda temassız güç aktarımı daha kullanışlı olabilir. 5V 2A Kablosuz Şarj Modülü, bu tip projelerde kısa mesafeli kablosuz enerji aktarımı için pratik bir alıcı-verici çözüm sunar.

Modül, verici tarafında 12V DC giriş alır ve alıcı tarafında 5V DC çıkış üretir. Böylece 5V ile çalışan küçük elektronik devreler, özel şarj girişleri, düşük güçlü cihazlar ve deneysel kablosuz güç projeleri için değerlendirilebilir. Ancak en iyi performans için bobinlerin karşılıklı hizalanması, aradaki mesafenin kısa tutulması ve metal engellerden kaçınılması gerekir.

Öne Çıkan Özellikler

• XKT-412 model yapısı: Kablosuz güç aktarımı için kullanılan alıcı-verici set sınıfındadır.
• 12V DC giriş: Verici modül tarafında 12V DC besleme ile çalışır.
• 5V DC çıkış: Alıcı modül tarafında 5V çıkış alınarak uygun elektronik devreler beslenebilir.
• 2A destek: Uygun hizalama, giriş gücü ve termal koşullarda 2A seviyesine kadar çıkış desteği sağlayabilir.
• 1.2A – 2A çalışma akımı: Kablosuz aktarım ve yüke bağlı olarak bu aralıkta çalışma görülebilir.
• 2-10mm normal kullanım mesafesi: Bobinler arasında kısa mesafeli temassız güç aktarımı için uygundur.
• Alıcı-verici bobin yapısı: Manyetik indüksiyon prensibiyle enerji aktarımı sağlar.
• 5V cihaz projelerine uygun: USB 5V ile çalışan devreler, özel cihazlar ve prototip uygulamalarda değerlendirilebilir.

Nerelerde Kullanılır?

5V 2A Kablosuz Şarj Modülü, kablo bağlantısı olmadan 5V güç çıkışı almak istenen kısa mesafeli elektronik projelerde kullanılabilir. Telefon şarj uygulamaları, deneysel kablosuz enerji aktarımı ve kapalı kutulu elektronik sistemlerde tercih edilebilir.

5V 2A Kablosuz Şarj Modülü Ne İşe Yarar?

5V 2A kablosuz şarj modülü, verici bobin ile alıcı bobin arasında manyetik indüksiyon yoluyla enerji aktarımı yapar. Verici tarafına 12V DC uygulandığında, alıcı tarafında 5V DC çıkış elde edilir. Bu çıkış uygun bir soket, şarj girişi veya besleme hattı üzerinden 5V ile çalışan cihazlara bağlanabilir.

Bu ürün doğrudan lityum pil şarj yönetim devresi değildir. Bir Li-ion veya LiPo pili güvenli şekilde şarj etmek için ayrıca uygun pil şarj modülü, BMS veya şarj kontrol devresi gerekir. Kablosuz şarj modülünün alıcı çıkışı, yalnızca uygun 5V giriş kabul eden devrelere veya cihaz şarj girişlerine bağlanmalıdır.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Verici tarafına 12V DC uygulayın: Modülün giriş tarafı 12V DC ile çalışır. 5V USB adaptör doğrudan verici girişine uygun değildir.
2. Alıcı çıkışından 5V alın: Alıcı modül çıkışı 5V DC seviyesindedir ve yalnızca 5V girişe uygun devrelere bağlanmalıdır.
3. Bobinleri hizalayın: Verici ve alıcı bobinler karşılıklı, merkezleri hizalı ve mümkün olduğunca paralel yerleştirilmelidir.
4. Mesafeyi kısa tutun: Normal kullanım mesafesi 2-10mm aralığındadır. Mesafe arttıkça verim düşer ve çıkış kararsız hale gelebilir.
5. Metal engellerden kaçının: Bobinler arasına metal plaka, vida, mıknatıs veya iletken yüzey koymak ısınma ve verim kaybına neden olabilir.
6. Doğrudan pile bağlamayın: Li-ion, LiPo veya diğer pillerin güvenli şarjı için uygun şarj kontrol devresi/BMS kullanılmalıdır.
7. Isınmayı kontrol edin: Uzun süreli 2A seviyesinde kullanımda bobin, devre ve çıkış bağlantıları sıcaklık açısından izlenmelidir.

Kablosuz Şarj Modülü ile Klasik Kablolu Şarj Arasındaki Fark Nedir?

Klasik kablolu şarj sistemlerinde güç, adaptör ve cihaz arasında doğrudan kablo üzerinden iletilir. Kablosuz şarj modülünde ise verici ve alıcı bobinler arasında manyetik alanla enerji aktarımı yapılır. Bu yapı, cihaz üzerinde fiziksel şarj soketi kullanımını azaltabilir ve kapalı kutulu tasarımlarda avantaj sağlayabilir.

5V 2A Kablosuz Şarj Modülü, kısa mesafede 5V çıkış almak için kullanılabilir; ancak verimlilik, bobin hizası ve mesafe kablolu bağlantıya göre daha kritik hale gelir. Yüksek verim ve kararlı çıkış için bobinlerin doğru konumlandırılması, uygun 12V giriş kaynağı ve doğru 5V yük bağlantısı gerekir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu 5V 2A kablosuz şarj modülü, 12V DC adaptörler, 5V girişli pil şarj modülleri, USB soketler, Type-C panel soketler, Arduino/ESP32 projeleri, sensör kutuları, küçük elektronik cihazlar, bağlantı kabloları ve ölçü aletleriyle birlikte kullanılabilir. Projede giriş voltajı, çıkış akımı, bobin yerleşimi ve termal tasarım doğru planlanmalıdır.

Teknik Referans

Kablosuz güç aktarımında verici ve alıcı bobinler arasındaki manyetik kuplaj, alıcı tarafında gerilim indüklenmesi ve çıkışın doğrultulması hakkında teknik arka plan için
Texas Instruments kablosuz güç alıcı teknik açıklamasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 5V 2A Kablosuz Şarj Modülü alıcı-verici seti

Sık Sorulan Sorular

5V 2A Kablosuz Şarj Modülü nedir?

5V 2A Kablosuz Şarj Modülü, 12V DC girişten alıcı-verici bobin sistemiyle kablosuz enerji aktarımı yapan ve alıcı tarafında 5V DC çıkış sağlayan güç aktarım modülüdür.

Bu modül kaç volt ile çalışır?

Verici tarafı 12V DC giriş ile çalışır. Alıcı tarafında 5V DC çıkış alınır. 5V USB adaptörün doğrudan verici girişine bağlanması uygun değildir.

Çıkış akımı kaç amperdir?

Modül uygun bobin hizalaması, kısa mesafe ve yeterli giriş gücü sağlandığında 2A seviyesine kadar destek verebilir. Pratik performans bobin konumu, mesafe, yük ve ısınma durumuna bağlıdır.

Bu modül doğrudan lityum pil şarj eder mi?

Hayır. Bu ürün lityum pil şarj kontrol devresi değildir. Li-ion veya LiPo pil şarjı için alıcı çıkışından sonra uygun pil şarj modülü veya BMS kullanılmalıdır.

Bobinler arası mesafe ne kadar olmalıdır?

Normal kullanım mesafesi yaklaşık 2-10mm aralığındadır. Bobinler hizalı ve birbirine yakın olmalıdır. Mesafe arttığında güç aktarım verimi düşer.
