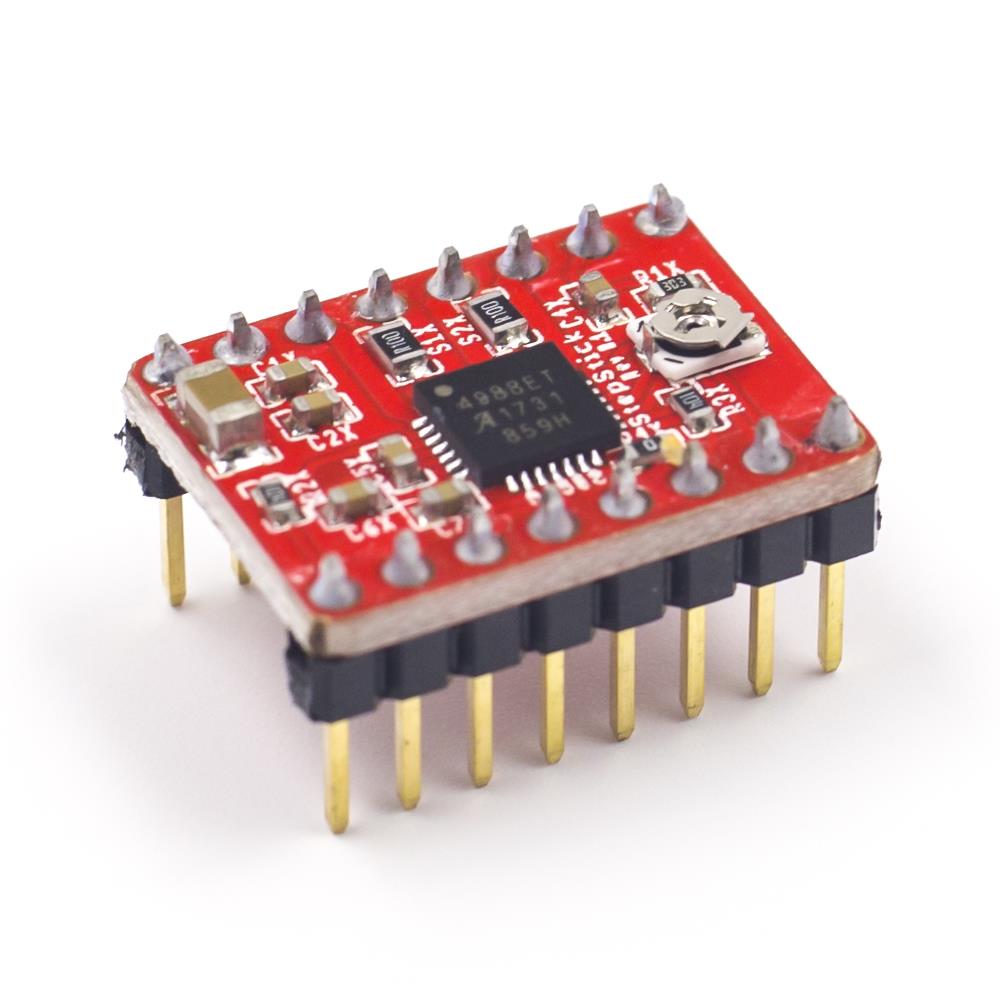

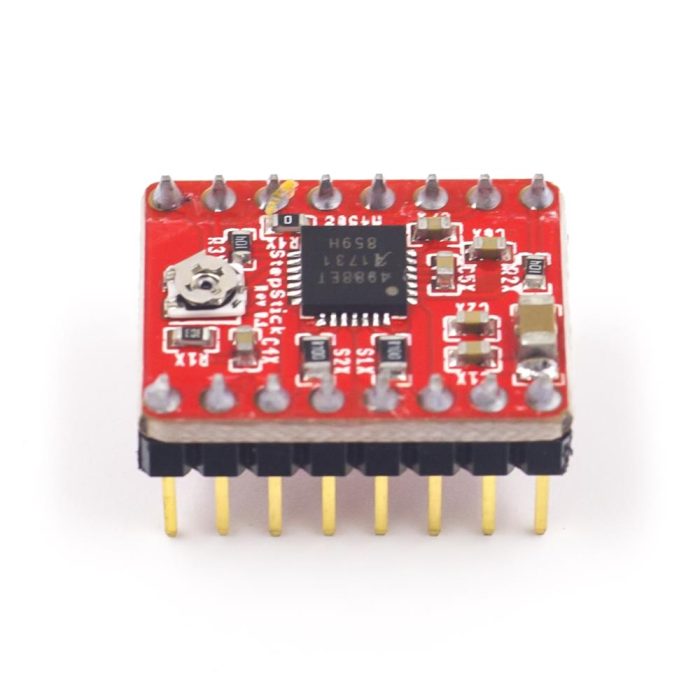

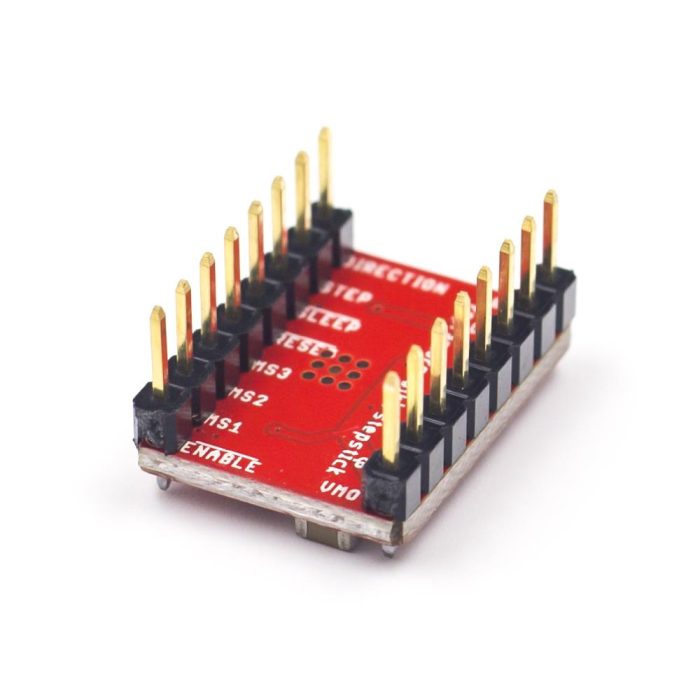

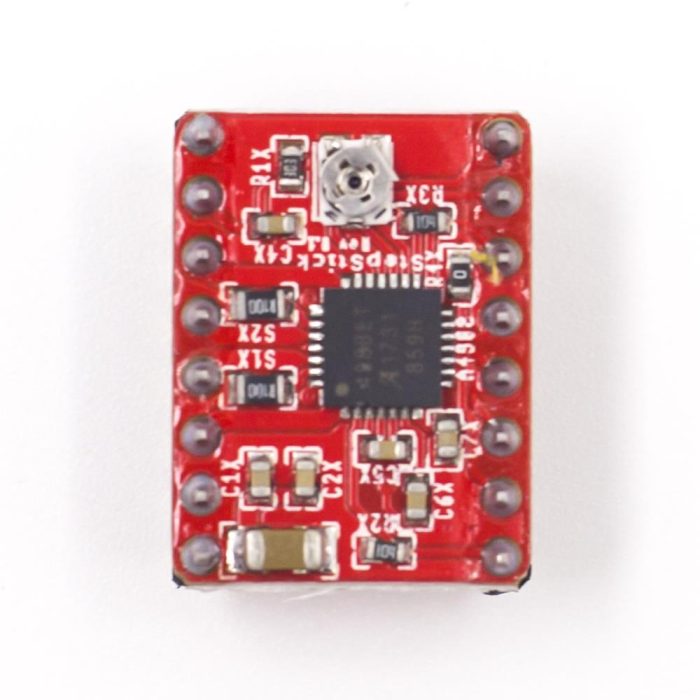

A4988 1A Kırmızı Step Motor Sürücü (Klon)

Ürün İsmi: A4988 1A Kırmızı Step Motor Sürücü

Ürün Açıklaması:

A4988 Step Motor Sürücü Kartı, Allegro’nun en kullanışlı mikrostep çift kutuplu bipolar step motor sürücüsüdür. Bu sürücü, akım sınırlaması, yüksek akım koruması ve 5 farklı mikrostep çözünürlüğü özelliklerine sahiptir. Geniş bir gerilim aralığında, yani 8 ila 35V arasında çalışabilir ve her bir bobin için 2 A akım sağlayabilir.

Sürücü kartının sorunsuz çalışması ve dış etkenlerden etkilenmemesi için, motor çıkışlarına hızlı diyotlar eklenmesi tavsiye edilir. Bu uygulama, motordan gelen ters kuvvetin sürücüye zarar vermesini engeller.

Teknik Özellikler:

• Basit adım ve yön kontrol arayüzü
• Beş farklı adım çözünürlüğü: Tam adım, Yarım adım, Çeyrek adım, Sekizinci adım ve On altıncı adım
• Ayarlanabilir akım kontrolü: Bir potansiyometre aracılığıyla maksimum akım çıkışını ayarlar, böylece step motor nominal geriliminden daha yüksek gerilim kullanarak daha yüksek adım oranları elde edebilirsiniz.
• Akıllı değişim kontrolü, otomatik olarak doğru akım yavaşlama modunu seçer (hızlı yavaşlama veya yavaş yavaşlama)
• Aşırı sıcaklıkta termal kapatma, düşük voltaj ve yüksek akım korumaları bulunur.
• Kısa devre koruması mevcuttur.

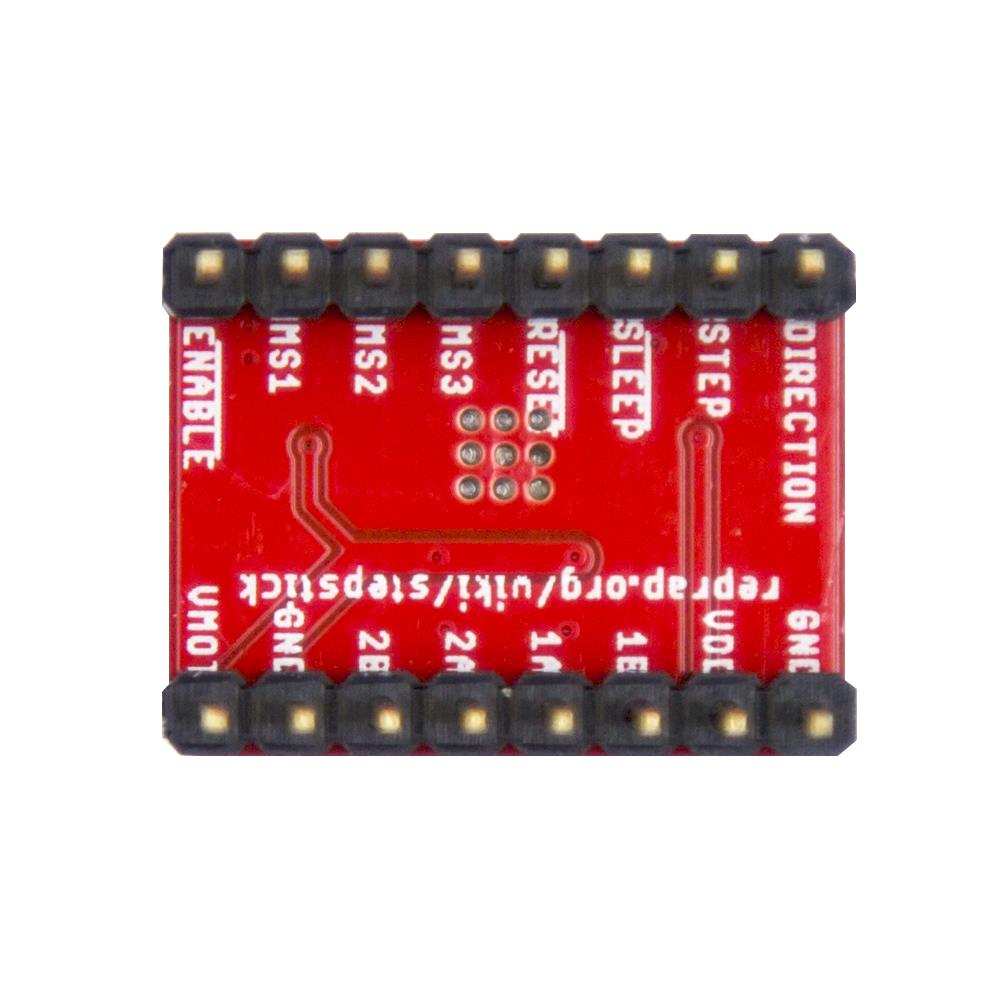

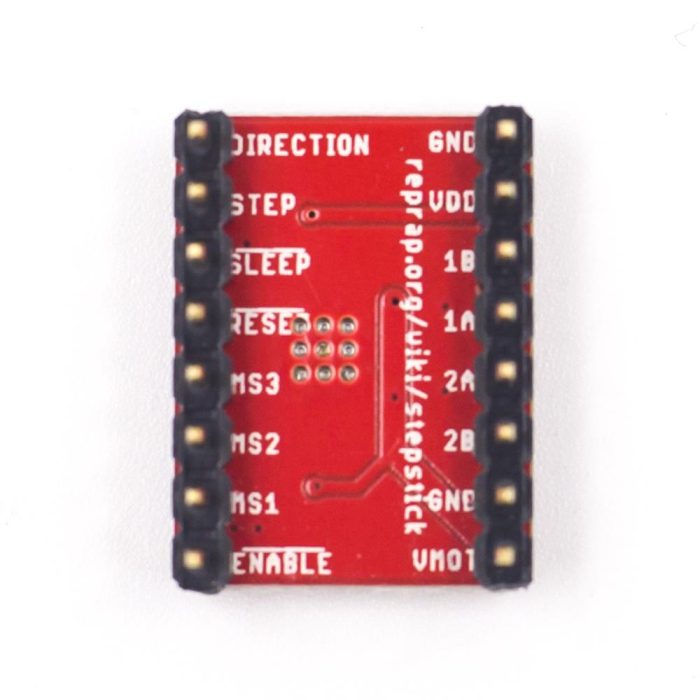

Sürücü, VDD ve GND pinleri arasında mantıksal voltaj kaynağına (3-5.5V) ve VMOT ile GND arasına bağlanmış motor güç kaynağına (8-35V) ihtiyaç duyar. Bu kaynakların decoupling kapasitörlerinin karta uygun yakınlıkta olması ve beklenen akımları iletebilmesi gerekmektedir. Sürücüye  voltaj geliyorsa herhangi bir kablolama veya motor bağlantısı denemesi yapılmamalıdır, aksi durum sürücüye ciddi zararlar verebilir. Sürücüye güç kesildikten sonra motor bağlantıları yapılabilir.

Paket İçeriği:

• 1 Adet Kırmızı Step Motor Sürücü
