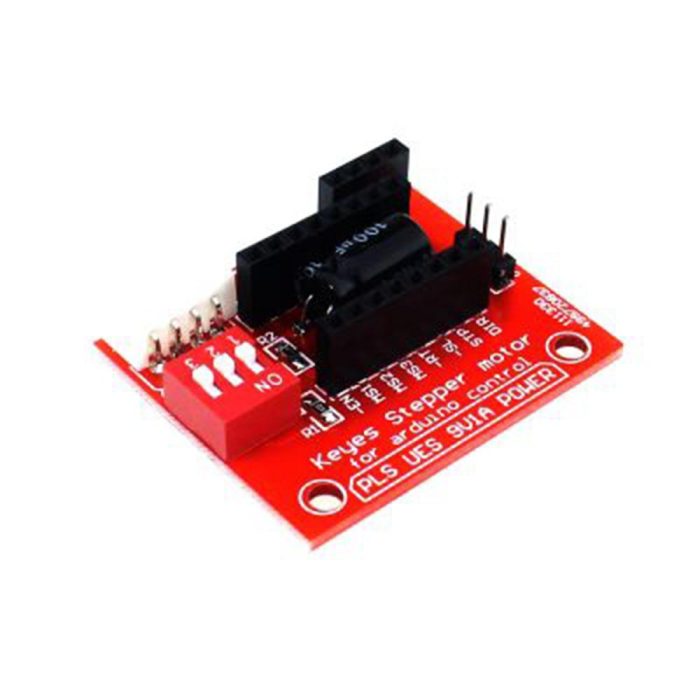

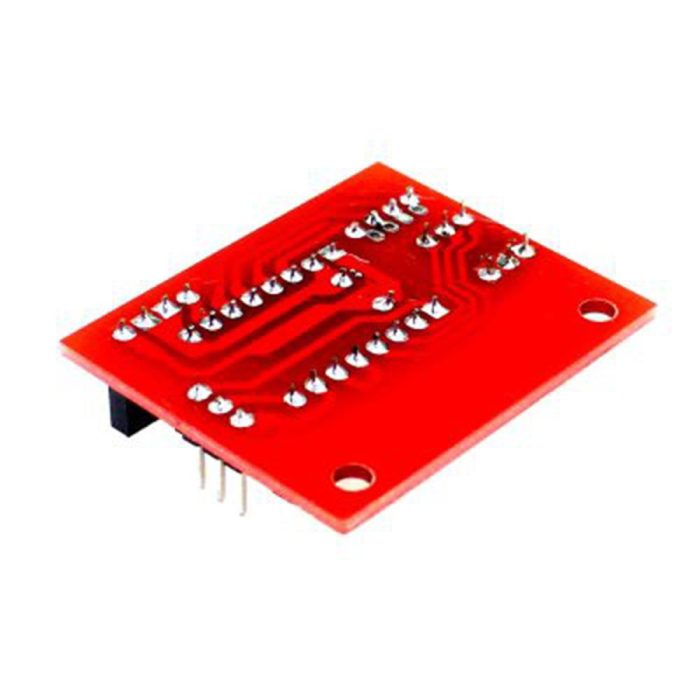

A4988 / DRV8825 Step Motor Sürücü Kontrol Kartı

Neden A4988 / DRV8825 Step Motor Sürücü Kontrol Kartı Tercih Edilmeli?

A4988 / DRV8825 step motor sürücü kontrol kartı, step motor sürücü modülünü doğrudan breadboard veya jumper kablolarla bağlamak yerine daha düzenli bir kurulum yapmak isteyen kullanıcılar için pratik bir çözümdür. Step motor sürücülerde motor bobin bağlantıları, motor beslemesi, lojik sinyaller, STEP/DIR pinleri, enable/reset/sleep pinleri ve mikrostep seçim pinleri doğru bağlanmalıdır. Bu bağlantıların dağınık yapılması, hem hata riskini artırır hem de uzun süreli kullanımda temassızlık problemlerine yol açabilir.

Bu kontrol kartı, özellikle A4988 veya DRV8825 modülünü sık test eden, step motoru hızlı şekilde devreye almak isteyen veya küçük CNC/3D yazıcı/prototip sistemlerinde daha temiz bağlantı yapısı hedefleyen kullanıcılar için avantaj sağlar. Kart üzerindeki DIP switchler mikrostep ayarlarını kolaylaştırırken, JST soket yapısı step motor bağlantısının daha düzenli olmasına yardımcı olur. Ancak motor akımı, sürücü akım limiti, motor besleme voltajı ve soğutma gibi kritik ayarlar yine kullanılan A4988 veya DRV8825 sürücü modülüne göre yapılmalıdır.

Öne Çıkan Özellikler

• A4988 / DRV8825 uyumlu yapı: Step motor sürücü modüllerinin daha pratik kullanılmasını sağlar.
• Step motor kontrol kartı: Sürücü modülü, mikrodenetleyici ve step motor arasındaki bağlantıları daha düzenli hale getirir.
• JST soketli motor bağlantısı: Step motor kablolarının daha düzenli ve sağlam bağlanmasına yardımcı olur.
• DIP switch mikrostep seçimi: Mikrostep ayar pinleri kart üzerindeki switchler ile daha kolay yönetilebilir.
• Prototipleme kolaylığı: Sürücü modülü sürekli sökülüp takılan test sistemlerinde pratik kullanım sağlar.
• Arduino uyumlu kontrol: STEP ve DIR sinyalleri mikrodenetleyici üzerinden verilerek step motor kontrolü yapılabilir.
• CNC ve 3D yazıcı projelerine uygun: Eksen hareket kontrolü, lineer kızak ve konumlandırma sistemlerinde değerlendirilebilir.
• Sürücü modülü seçme esnekliği: Uygulamaya göre A4988 veya DRV8825 modülü kullanılabilir.
• Daha temiz kablolama: Breadboard ve dağınık jumper bağlantılarına göre daha düzenli kurulum sağlar.
• Kontrol kartı paketi: Paket içeriğinde 1 adet A4988 / DRV8825 step motor sürücü kontrol kartı bulunur.

Kullanım Alanları

A4988 DRV8825 step motor sürücü kontrol kartı, bipolar step motorların mikrodenetleyici üzerinden kontrol edildiği birçok projede kullanılır. Özellikle düzenli bağlantı, mikrostep seçimi ve sürücü modülünün kolay takılıp çıkarılması gereken uygulamalarda avantaj sağlar.

A4988 / DRV8825 Step Motor Sürücü Kontrol Kartı Ne İşe Yarar?

A4988 / DRV8825 Step Motor Sürücü Kontrol Kartı, step motor sürücü modülünün daha kolay bağlanmasını ve kullanılmasını sağlar. Step motor sürücü modülleri küçük pin yapısına sahip olduğu için doğrudan kablolama sırasında motor fazları, güç girişleri ve kontrol sinyalleri karışabilir. Kontrol kartı bu bağlantıları daha erişilebilir ve düzenli hale getirir.

Kullanıcı, A4988 veya DRV8825 sürücü modülünü karta takar, step motoru JST soket üzerinden bağlar, mikrodenetleyiciden STEP ve DIR sinyallerini verir ve DIP switchler üzerinden mikrostep çözünürlüğünü seçer. Böylece motor hareketi daha pratik şekilde test edilebilir. Bununla birlikte kartın kendisi akım sınırlama, motor sürme veya koruma işlevini tek başına yerine getirmez; bu fonksiyonlar takılan A4988 veya DRV8825 sürücü modülü tarafından sağlanır.

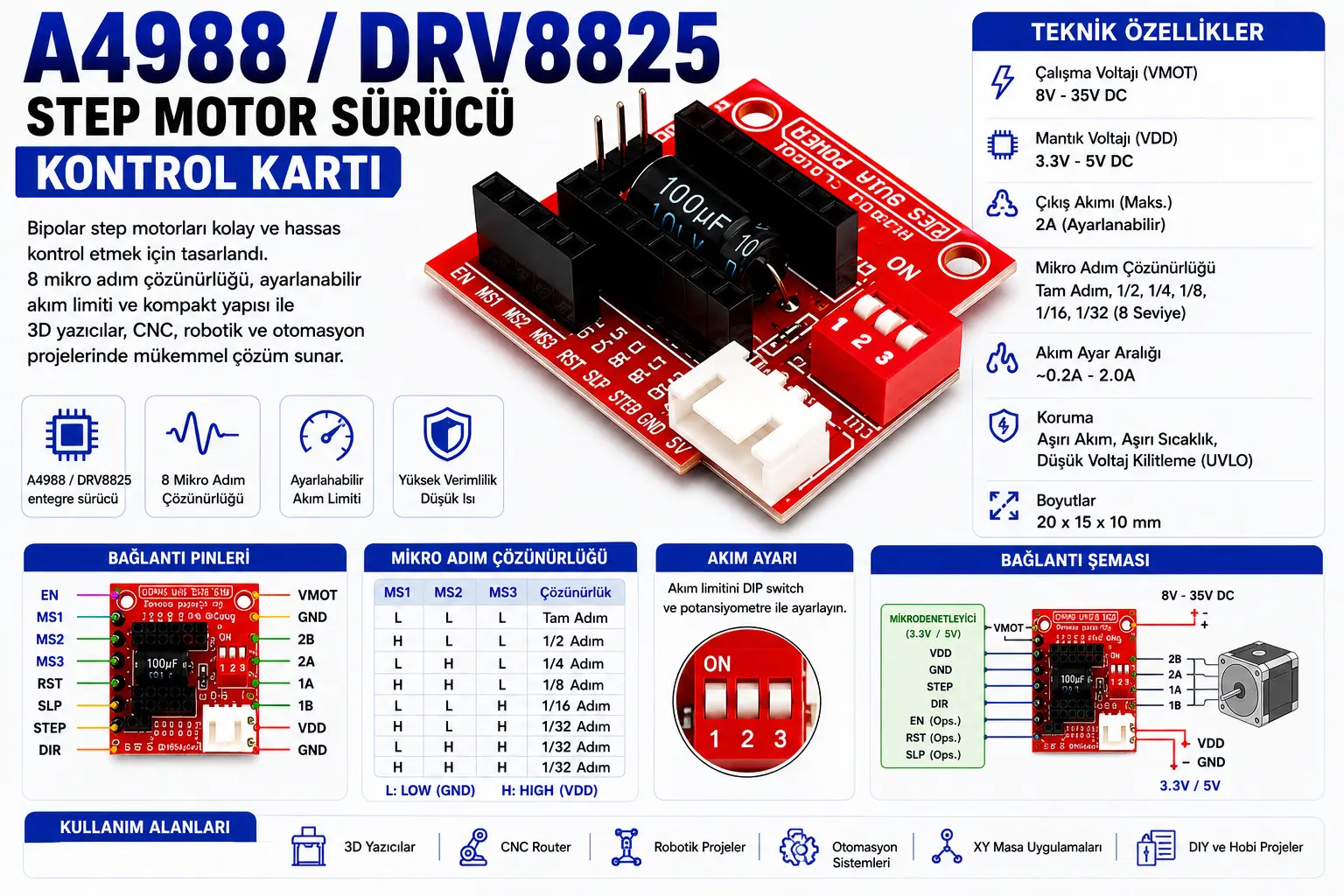

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Sürücü modülü gerektiğini unutmayın: Bu ürün kontrol / taşıyıcı karttır. Step motoru çalıştırmak için karta A4988 veya DRV8825 step motor sürücü modülü takılmalıdır.
2. Sürücü yönünü doğru takın: A4988 veya DRV8825 modülü ters takılırsa sürücü, kontrol kartı veya motor zarar görebilir.
3. Motor fazlarını doğru bağlayın: Bipolar step motorun iki bobin çifti doğru belirlenmeli ve JST motor soketine doğru sırayla bağlanmalıdır.
4. Akım limitini ayarlayın: A4988/DRV8825 sürücü modülü üzerindeki referans voltaj ayarı motor akımına göre yapılmalıdır.
5. Mikrostep ayarını kontrol edin: DIP switch konumları A4988 ve DRV8825 sürücülerde farklı mikrostep sonuçları verebilir. Kullanılan sürücüye göre tablo kontrol edilmelidir.
6. Motor beslemesine kondansatör ekleyin: Step motor sürücü modüllerinde motor besleme hattına yakın uygun kapasiteli elektrolitik kondansatör kullanılması önerilir.
7. Motoru enerjiliyken söküp takmayın: Step motor kablosunu veya sürücü modülünü güç açıkken çıkarmak sürücünün zarar görmesine neden olabilir.
8. Soğutmayı ihmal etmeyin: Yüksek motor akımlarında A4988/DRV8825 sürücü modülü ısınabilir. Soğutucu ve hava akışı gerekebilir.
9. GND ortaklığı kurun: Mikrodenetleyici, sürücü kontrol kartı ve motor besleme sistemi arasında doğru referans bağlantısı sağlanmalıdır.

A4988 Step Motor Sürücü Nedir?

A4988 step motor sürücü, bipolar step motorları STEP ve DIR sinyalleriyle kontrol etmek için kullanılan mikrostep destekli bir sürücü entegresidir. Dahili translator yapısı sayesinde mikrodenetleyici yalnızca adım darbesi ve yön bilgisi göndererek motor hareketini kontrol edebilir. A4988 sürücüler tam adım, yarım adım, çeyrek adım, 1/8 ve 1/16 mikrostep modlarını destekler.

A4988 tabanlı sürücü modüllerinde akım limiti ayarı yapılması çok önemlidir. Step motorun faz akımı sürücü üzerindeki trimpot ile sınırlandırılır. Akım limiti gereğinden yüksek ayarlanırsa sürücü ısınabilir veya motor zarar görebilir; gereğinden düşük ayarlanırsa motor torku yetersiz kalabilir ve adım kaçırma yaşanabilir.

DRV8825 Step Motor Sürücü Nedir?

DRV8825 step motor sürücü, Texas Instruments tarafından geliştirilen bipolar step motor sürücü entegresidir. DRV8825, A4988’e benzer STEP/DIR kontrol arayüzü sunar ve birçok uygulamada benzer form faktörde kullanılabilir. DRV8825’in önemli avantajlarından biri 1/32 mikrostep desteğidir.

DRV8825, daha yüksek motor besleme voltajı sınıfı ve daha ince mikrostep seçenekleriyle CNC, 3D yazıcı, lineer eksen ve hassas konumlandırma uygulamalarında tercih edilebilir. Ancak DRV8825 kullanılırken de akım limiti, motor faz bağlantısı, soğutma, güç kaynağı kapasitesi ve mikrostep pin ayarları doğru yapılandırılmalıdır.

Mikrostep Ayarı Ne İşe Yarar?

Mikrostep ayarı, step motorun bir tam adım hareketini daha küçük elektriksel adımlara bölerek daha yumuşak ve daha hassas hareket elde etmeyi sağlar. Örneğin 1/16 mikrostepte motorun bir tam adımı 16 alt adıma bölünür. Bu durum özellikle titreşimi azaltmak, düşük hızda daha düzgün hareket almak ve konum çözünürlüğünü artırmak için kullanılır.

Mikrostep kullanımı, mekanik çözünürlüğü artırsa da her zaman torku aynı oranda artırmaz. Yüksek mikrostep değerlerinde adım başına tork daha düşük hissedilebilir ve motorun adım kaçırmaması için doğru akım ayarı, uygun hız profili ve yeterli besleme voltajı gerekir. Bu nedenle DIP switch ayarı yapılırken yalnızca çözünürlük değil, motor yükü ve hareket profili de dikkate alınmalıdır.

A4988 / DRV8825 Step Motor Sürücü Kontrol Kartı Hangi Ürünlerle Birlikte Kullanılır?

Bu A4988 / DRV8825 Step Motor Sürücü Kontrol Kartı, A4988 step motor sürücü modülü, DRV8825 step motor sürücü modülü, NEMA 17 step motorlar, NEMA 23 sınıfı küçük step motorlar, Arduino Uno, Arduino Nano, CNC kontrol kartları, 3D yazıcı kontrol sistemleri, limit switchler, güç kaynakları, JST kablolar, lineer kızaklar ve mekanik eksen sistemleriyle birlikte kullanılabilir. Bağlantı öncesinde sürücü modülü, motor fazları, motor akımı, besleme voltajı, mikrostep ayarı ve soğutma ihtiyacı birlikte değerlendirilmelidir.

Teknik Referans

A4988, Allegro MicroSystems tarafından geliştirilen bipolar step motorlar için mikrostep sürücü entegresidir. Teknik dokümanda tam adım, yarım adım, 1/4, 1/8 ve 1/16 mikrostep modları, 35V’a kadar çıkış kapasitesi, ±2A çıkış sürüş kapasitesi ve translator kontrollü STEP/DIR kullanım yapısı belirtilir. Detaylı teknik bilgi için
Allegro A4988 resmi teknik dokümanını inceleyebilirsiniz.

DRV8825, Texas Instruments tarafından geliştirilen bipolar step motor sürücü entegresidir. TI teknik dokümanında full step’ten 1/32 mikrostep’e kadar destek, STEP/DIR kontrol mantığı, motor akım regülasyonu ve step motor kontrol uygulamalarına yönelik özellikler açıklanır. Detaylı teknik bilgi için
Texas Instruments DRV8825 resmi teknik dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x A4988 / DRV8825 Step Motor Sürücü Kontrol Kartı

Sık Sorulan Sorular

A4988 / DRV8825 Step Motor Sürücü Kontrol Kartı nedir?

A4988 veya DRV8825 step motor sürücü modüllerini daha düzenli bağlamak, mikrostep ayarlarını DIP switch ile yapmak ve step motor bağlantısını kolaylaştırmak için kullanılan kontrol / adaptör kartıdır.

Bu kart tek başına step motor sürer mi?

Hayır. Bu kart tek başına step motor sürmez. Üzerine A4988 veya DRV8825 step motor sürücü modülü takılması gerekir.

Paket içeriğinde A4988 veya DRV8825 sürücü var mı?

TLS ürün bilgisindeki paket içeriği 1 adet A4988 / DRV8825 Step Motor Sürücü Kontrol Kartı şeklindedir. Sürücü modülün ayrıca temin edilmesi gerekebilir.

Hangi sürücülerle uyumludur?

A4988 ve DRV8825 form faktöründeki step motor sürücü modülleriyle kullanılmak üzere tasarlanmıştır.

Mikrostep ayarı nasıl yapılır?

Kart üzerindeki DIP switchler ile mikrostep seçim pinleri ayarlanır. Hangi switch kombinasyonunun hangi mikrostep değerini verdiği kullanılan A4988 veya DRV8825 sürücüye göre kontrol edilmelidir.

Arduino ile kullanılabilir mi?

Evet. Arduino üzerinden STEP ve DIR sinyalleri verilerek A4988 veya DRV8825 sürücü modülü kontrol edilebilir.

DRV8825 ile 1/32 mikrostep kullanılabilir mi?

Evet. DRV8825 sürücü entegresi 1/32 mikrostep desteğine sahiptir. DIP switch ayarları DRV8825 tablosuna göre yapılmalıdır.

A4988 ile 1/32 mikrostep yapılabilir mi?

Hayır. A4988 sürücü 1/16 mikrostep seviyesine kadar destekler. 1/32 mikrostep için DRV8825 tercih edilmelidir.

Motor enerjiliyken kablo sökülebilir mi?

Hayır. Step motor veya sürücü bağlantıları enerji altında sökülüp takılmamalıdır. Bu işlem sürücü modülüne zarar verebilir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet A4988 / DRV8825 Step Motor Sürücü Kontrol Kartı bulunur.
