Arduino Leonardo R3 Klon (Micro USB Kablo Dahil)

Arduino Leonardo R3 (Klon)

Arduino Leonardo R3 (Klon), popüler Arduino serisinin en yeni versiyonlarından biri olan Arduino Leonardo’nun yüksek kaliteli ve uygun maliyetli bir kopyasıdır. Bu kart, özellikle bilgisayarla doğrudan etkileşim kurabilen, klavye veya fare gibi HID (Human Interface Device) cihazlarını taklit edebilen projeler için idealdir. Kutu içeriğinde bilgisayar bağlantısı için gerekli olan Micro USB kablo da bulunmaktadır, bu sayede hemen projenize başlayabilirsiniz.

Atmega32u4 mikrodenetleyicisi üzerine kurulu olan bu güçlü kart, projelerinizi hayata geçirmek için ihtiyacınız olan tüm donanımsal özelliklere sahiptir. İster robotik uygulamalar geliştiriyor olun, ister interaktif enstalasyonlar tasarlayın, ister uzaktan kontrol sistemleri kurun; Arduino Leonardo R3, size eşsiz bir esneklik ve programlama kolaylığı sunar.

Genel Ürün Özellikleri

Arduino Leonardo R3 klon kartı, orijinal Arduino Leonardo’nun son versiyonunun tüm temel özelliklerini bünyesinde barındırır. Bu kart, Atmega32u4 tabanlı bir mikrodenetleyici kullanır ve projeleriniz için geniş bir pin yelpazesi sunar. Kullanım kolaylığı ve adaptasyon yeteneği sayesinde hem yeni başlayanlar hem de deneyimli kullanıcılar için ideal bir seçimdir.

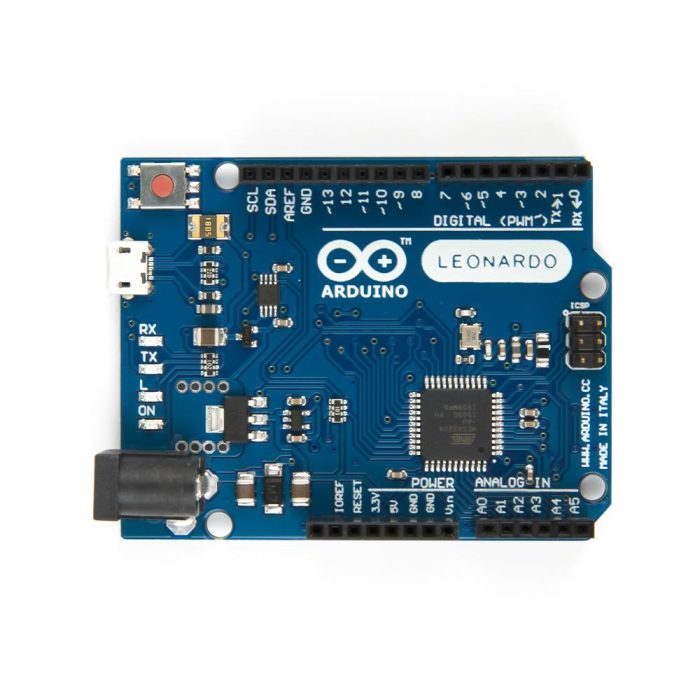

Kartın merkezinde, dahili USB haberleşme yeteneğine sahip olan ATmega32u4 mikrodenetleyici bulunur. Bu sayede, kart üzerinde 16 MHz kristal, mikro USB soketi, güç soketi, ICSP konektörü ve bir reset tuşu gibi bileşenler mevcuttur. Tüm bu bileşenler, mikrodenetleyicinin stabil ve verimli bir şekilde çalışmasını sağlar. Kart, sadece bir USB kablosu aracılığıyla bilgisayara bağlanabilir ve hem USB üzerinden hem de harici bir adaptör veya pil ile çalıştırılabilir. Bilgisayardan bağımsız çalışabilme özelliği, özellikle mobil veya gömülü sistem projelerinde büyük avantaj sağlar.

Arduino Leonardo’yu diğer Arduino modellerinden ayıran en büyük özellik, ATmega32u4’ün dahili USB haberleşme özelliğine sahip olmasıdır. Bu sayede, Arduino Uno gibi kartlarda bulunan 16u2 gibi ayrı bir USB-Seri dönüştürücü çipine ihtiyaç duymaz. Bu entegre yetenek, Arduino Leonardo’nun bilgisayar tarafından sadece bir sanal COM portu (CDC) olarak değil, aynı zamanda klavye, fare veya joystick gibi HID (Human Interface Device) cihazı olarak da tanınmasını sağlar. Bu özellik, özellikle interaktif sanat projeleri, oyun denetleyicileri veya özel bilgisayar giriş cihazları geliştirmek isteyenler için devrim niteliğindedir. Örneğin, bir butona basıldığında bilgisayarınızda otomatik olarak bir metin yazdırabilir veya fare imlecini hareket ettirebilirsiniz.

Arduino Leonardo R3, projeleriniz için geniş bir bağlantı yelpazesi sunar. Kart üzerinde toplam 20 adet dijital giriş/çıkış pini bulunmaktadır. Bu pinlerin 7 tanesi PWM (Pulse Width Modulation) çıkışı olarak, 12 tanesi ise analog giriş olarak kullanılabilir. Her bir I/O pini 5V lojik seviyesinde çalışır ve maksimum 40 mA akım çekebilir veya sağlayabilir. Ayrıca, kart üzerinde bulunan 3.3V çıkış pini, 50 mA’e kadar akım sağlayarak düşük voltajlı sensörler veya modüller için stabil bir besleme sunar.

Kullanım Alanları: Arduino Leonardo R3 ile Neler Yapabilirsiniz?

Bilgisayar Etkileşimli Projeler (HID Uygulamaları)

• Özel Klavye ve Fare Emülasyonu: Kendi özel kısayol klavyelerinizi, oyun kontrolcünüzü veya makro cihazlarınızı oluşturabilirsiniz. Örneğin, tek bir tuşla karmaşık metinleri otomatik yazdıran veya birden fazla komutu aynı anda çalıştıran bir klavye tuşu tasarlayabilirsiniz.
• Oyun Kontrolcüleri: Kendi oyun kumandalarınızı veya joystick’lerinizi tasarlayarak oyun deneyiminizi kişiselleştirebilirsiniz.
• Medya Kontrol Cihazları: Müzik çalarları, video oynatıcıları veya sunum yazılımlarını kontrol etmek için özel düğmeler veya sürgüler oluşturabilirsiniz.

Robotik ve Otomasyon

• Robot Kontrolü: Motorları, sensörleri ve aktüatörleri kullanarak otonom veya uzaktan kontrollü robotlar inşa edebilirsiniz.
• Ev Otomasyonu: Akıllı aydınlatma, perde kontrolü veya kapı kilitleri gibi evinizdeki sistemleri otomatikleştirebilirsiniz.
• Endüstriyel Otomasyon: Küçük ölçekli endüstriyel kontrol sistemleri veya veri toplama üniteleri geliştirebilirsiniz.

Eğitim ve Prototipleme

• Elektronik Öğrenimi: Temel elektronik kavramlarını ve mikrodenetleyici programlamayı öğrenmek için mükemmel bir platform sunar.
• Hızlı Prototipleme: Fikirlerinizi hızla test etmek ve fonksiyonel prototipler oluşturmak için idealdir. Sensörlerden veri okuma, motorları çalıştırma ve LED’leri kontrol etme gibi birçok temel işlevi kolayca gerçekleştirebilirsiniz.

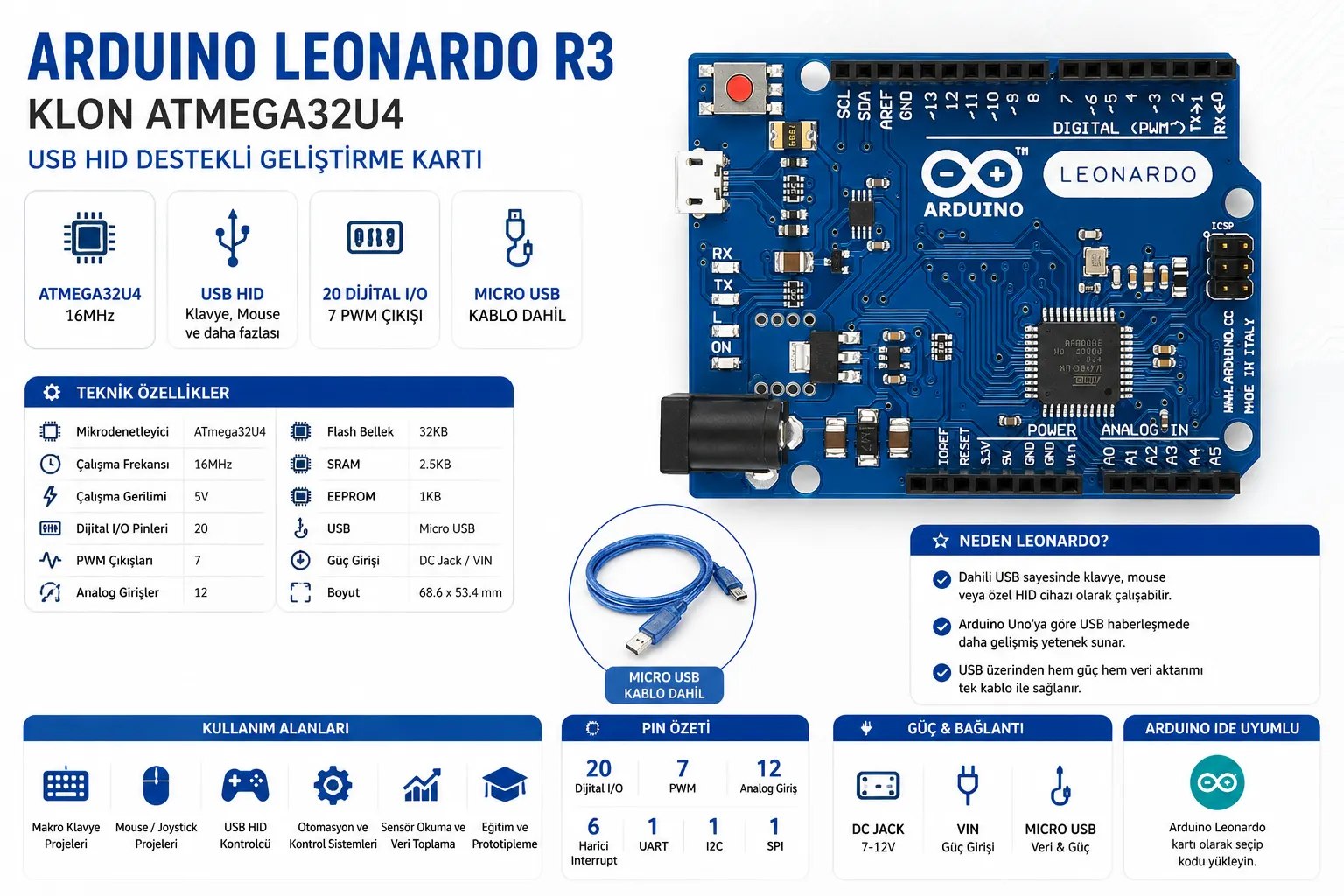

Teknik Özellikler

Nasıl Kullanılır? Arduino Leonardo R3 ile Adım Adım Başlangıç

Arduino Leonardo R3 (Klon) kartınızı kullanmaya başlamak oldukça basittir. İşte size adım adım bir rehber:

1. Donanım Bağlantısı ve Güç Sağlama

Öncelikle, kartla birlikte gelen Micro USB kablosunu kullanarak Arduino Leonardo’yu bilgisayarınıza bağlayın. Bu bağlantı, kartın hem güç almasını hem de programlanabilmesini sağlayacaktır. Kartınızdaki güç LED’inin yandığını göreceksiniz. Eğer kartı bilgisayardan bağımsız çalıştırmak isterseniz, 7-12V arasında bir DC adaptörü kart üzerindeki 2.1mm merkez-pozitif güç soketine takabilir veya aynı voltaj aralığında bir bataryayı GND ve Vin pinlerine bağlayabilirsiniz. Kart üzerinde bulunan regülatör, harici giriş gerilimini mikrodenetleyicinin çalışması için gerekli olan stabil 5V’a düşürecektir.

2. Arduino IDE Kurulumu ve Kart Seçimi

Bilgisayarınızda Arduino IDE‘nin kurulu olduğundan emin olun. Eğer kurulu değilse, Arduino’nun resmi web sitesinden indirebilirsiniz. Arduino IDE’yi açtıktan sonra, “Araçlar” (Tools) menüsünden “Kart” (Board) seçeneğine gidin ve listeden “Arduino Leonardo“yu seçin. Ardından, yine “Araçlar” menüsünden “Port” seçeneğini kullanarak kartınızın bağlı olduğu seri portu seçin (genellikle COMx veya /dev/ttyUSBx şeklinde görünür).

3. Örnek Kodları Kullanma ve Yükleme

Arduino IDE’de “Dosya” (File) -> “Örnekler” (Examples) menüsü altında birçok hazır örnek kod bulabilirsiniz. Özellikle Leonardo’nun HID yeteneklerini test etmek için “Keyboard” veya “Mouse” kütüphaneleri altındaki örnekleri inceleyebilirsiniz. İlk deneme için basit bir LED yakma söndürme örneğini (Blink) veya seri haberleşme örneğini (Serial.print) yükleyerek kartın çalışıp çalışmadığını kontrol edebilirsiniz. Kodu kartınıza yüklemek için “Yükle” (Upload) düğmesine tıklamanız yeterlidir.

4. Özel Pinlerin ve Haberleşme Protokollerinin Kullanımı

• Seri Haberleşme: Arduino Leonardo’da USB üzerinden haberleşmek için `Serial` sınıfını kullanın. Pin 0 (RX) ve Pin 1 (TX) üzerindeki donanımsal seri port için ise `Serial1` sınıfını kullanmalısınız.
• Harici Kesmeler: Pin 0, 1, 2, 3 ve 7 gibi belirli pinler harici kesme olarak kullanılabilir. `attachInterrupt()` fonksiyonuyla bu pinlere olay tabanlı tepkiler tanımlayabilirsiniz.
• SPI Haberleşmesi: SPI haberleşmesi için ICSP header’ı üzerindeki pinleri kullanmanız gerekmektedir. Arduino Uno’dan farklı olarak, Leonardo’da SPI pinleri dijital pinlere doğrudan bağlı değildir. Bu nedenle, SPI tabanlı shield veya modül kullanırken, modülün ICSP header’ına uygun bir bağlantıya sahip olduğundan emin olun.
• I2C Haberleşmesi: I2C haberleşmesi için Pin 2 (SDA) ve Pin 3 (SCL) kullanılır. `Wire` kütüphanesi ile I2C cihazlarla kolayca iletişim kurabilirsiniz.

Unutmayın, Arduino Leonardo‘nun dahili USB yeteneği sayesinde, programlama sırasında bilgisayarınızda sanal bir COM portu oluşur. Bu, programlama ve seri haberleşme için kullanılır. Ayrıca, USB aşırı akım koruması sayesinde bilgisayarınızın USB portu kısa devre veya aşırı akım durumlarından korunur, bu da güvenli bir kullanım sunar.

Sıkça Sorulan Sorular

1. Arduino Leonardo R3’ün diğer Arduino modellerinden temel farkı nedir?

Arduino Leonardo R3’ün en belirgin farkı, mikrodenetleyicisi olan ATmega32u4’ün dahili USB haberleşme yeteneğine sahip olmasıdır. Bu sayede, kart bilgisayar tarafından bir sanal seri portun yanı sıra, doğrudan bir klavye (Keyboard), fare (Mouse) veya joystick (Joystick) gibi bir HID (Human Interface Device) olarak tanınabilir. Bu durum, özellikle bilgisayar etkileşimli veya özel giriş cihazları geliştiren projeler için büyük bir avantaj sağlar. Diğer Arduino kartları (örneğin Uno), bu işlevsellik için ayrı bir USB-Seri dönüştürücü çipine (genellikle ATmega16U2) ihtiyaç duyar.

2. USB kablosunu taktığımda kart algılanmıyor veya program yükleyemiyorum, ne yapmalıyım?

İlk olarak, kullandığınız Micro USB kablosunun veri transferini desteklediğinden emin olun; bazı USB kabloları sadece şarj amaçlı olabilir. Ardından, Arduino IDE’de “Araçlar > Kart” menüsünden “Arduino Leonardo“yu doğru seçtiğinizden ve “Araçlar > Port” menüsünden kartınızın bağlı olduğu doğru seri portu seçtiğinizden emin olun. Bazen sürücü sorunları yaşanabilir; bilgisayarınızın Aygıt Yöneticisi’nden (Windows) veya Sistem Bilgileri’nden (macOS/Linux) kartın doğru şekilde algılanıp algılanmadığını kontrol edin ve gerekirse Arduino IDE ile gelen sürücüleri yeniden yüklemeyi deneyin. Kartı bilgisayardan ayırıp tekrar takmak veya reset düğmesine basmak da bağlantı sorunlarını çözebilir.

3. Arduino Leonardo ile klavye veya fare emülasyonu yaparken nelere dikkat etmeliyim?

Keyboard ve Mouse kütüphanelerini kullanırken, kodunuzun bir döngüye girmemesi ve sürekli olarak tuş basma veya fare hareketi göndermemesi çok önemlidir. Aksi takdirde bilgisayarınız kilitlenebilir ve kontrolü kaybedebilirsiniz. Genellikle, bu tür komutları bir olay (örneğin bir buton basımı) tetiklediğinde göndermeli ve ardından yeterli bir gecikme (delay) eklemelisiniz. Programlama sırasında bu tür bir kilitlenme yaşarsanız, hızlıca kartın USB bağlantısını kesmeniz ve kodu düzeltip tekrar yüklemeniz gerekebilir.

4. Arduino Leonardo’ya harici güç kaynağı bağlarken nelere dikkat etmeliyim?

Arduino Leonardo’ya harici güç kaynağı bağlarken önerilen voltaj aralığı 7-12V‘dir. 6-20V arası limit değerler olsa da, 7V altındaki değerlerde kartın voltaj regülatörü stabil çalışmayabilirken, 12V üzerindeki değerlerde regülatör aşırı ısınabilir. Bu durum, kartın ömrünü kısaltabilir veya zarar görmesine neden olabilir. Adaptörü kart üzerindeki 2.1mm merkez-pozitif güç soketine, bataryayı ise GND ve Vin pinlerine doğru polaritede bağladığınızdan emin olun.

5. ICSP header’ı nedir ve neden Leonardo’da SPI pinleri farklı konumdadır?

ICSP (In-Circuit Serial Programming) header’ı, mikrodenetleyicileri doğrudan seri programlama (ISP) yöntemiyle programlamak için kullanılan bir bağlantı noktasıdır. Arduino Leonardo’da SPI (Serial Peripheral Interface) haberleşmesi için kullanılan pinler (MISO, MOSI, SCK), bazı diğer Arduino kartlarından (örneğin Uno) farklı olarak doğrudan dijital pinlere değil, ICSP header’ına bağlıdır. Bu tasarım, dahili USB işlevselliği nedeniyle pinlerin daha verimli kullanılması amacıyla yapılmıştır. Eğer SPI kullanan bir shield (kalkan) veya modül kullanacaksanız, bu shield’in üzerinde 3×2 pinlik ICSP header’ı bulunması gerekir, aksi takdirde Leonardo ile doğrudan uyumlu olmayabilir. Shield’i bu header üzerinden bağlayarak SPI iletişimini sağlayabilirsiniz.
