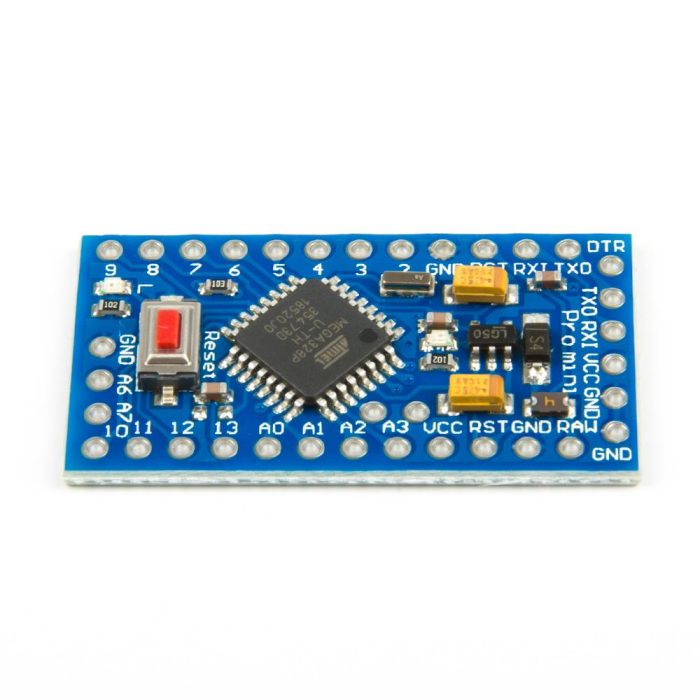

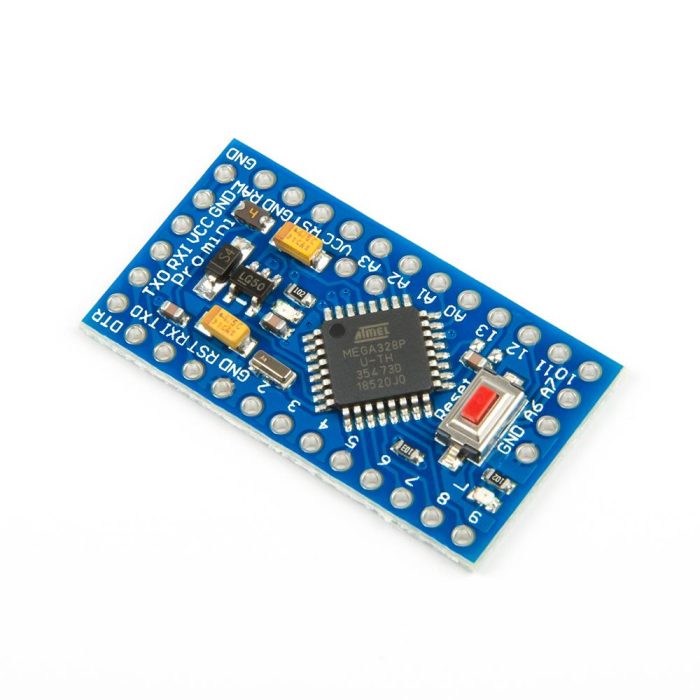

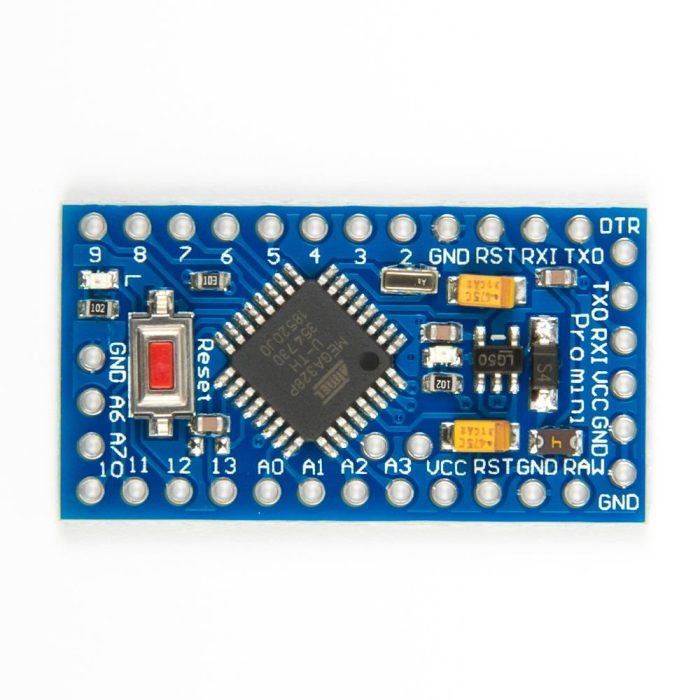

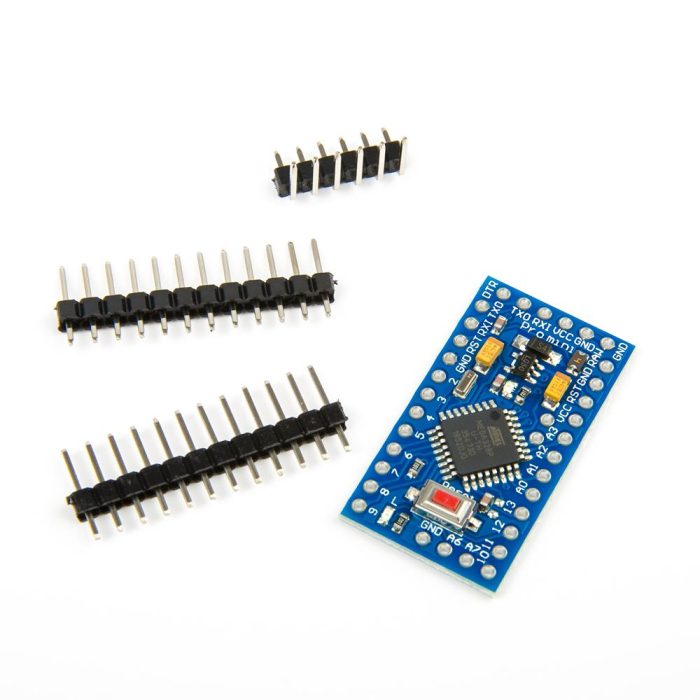

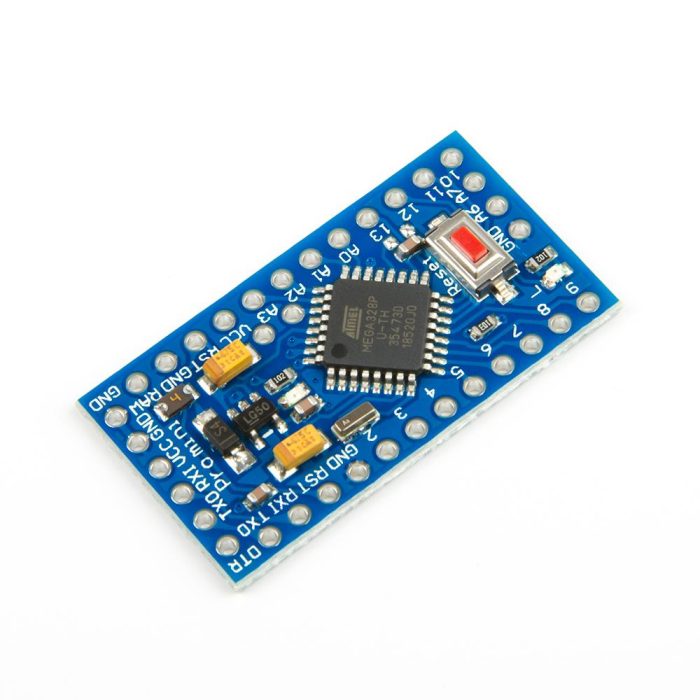

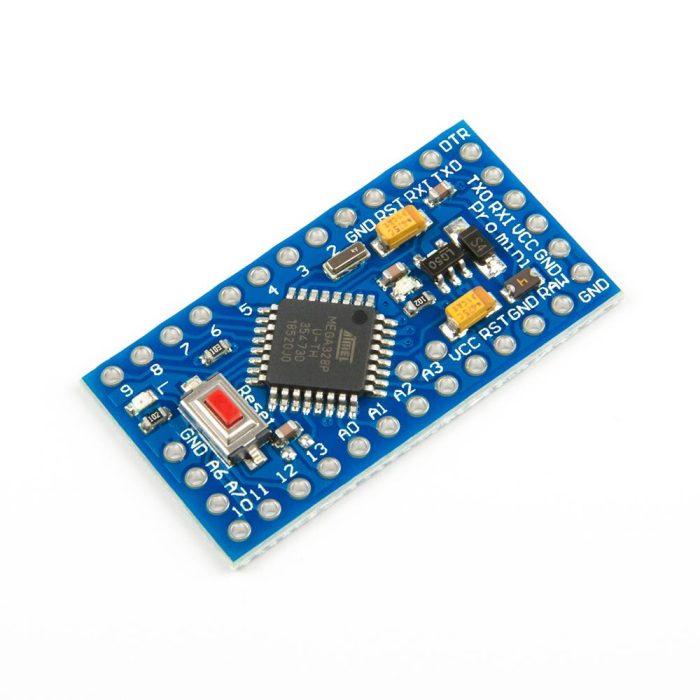

Arduino Pro Mini ATMEGA 328 – 5 V / 16 MHz (Header ile Birlikte)

Ürün İsmi: Arduino Pro Mini ATMEGA 328 – 5 V / 16 MHz (Header′lı) / Pro Mini 5V/16MHz Mikrodenetleyici Kartı

Ürün Açıklaması:

Pro Mini 5V/16MHz, en kompakt boyut, düşük güç tüketimi ve uygun maliyetli bir Uno veya Nano kartın temel özelliklerini sunan bir mikrodenetleyici kartıdır. Başlıca kullanım amacı, projelerinize kalıcı bir şekilde entegre etmek içindir.

Teknik Özellikler:

• Mikrodenetleyici: ATmega328P
• Dahili USB-Seri Dönüştürücü: Yok
• Çalışma Gerilimi: 5V
• Önerilen Giriş Voltajı: 6-12V
• Dijital Giriş/Çıkış Pinleri: 14
• PWM I/O Pinleri (Dijital I/O ile Paylaşılır): 6
• Analog Giriş Pinleri: 8
• İ/O Pin Başına DC Akımı: 20mA (Maksimum 40mA)
• Vcc Pininden Çekilebilen DC Akımı: 25mA
• Flash Bellek: 32 KByte
• SRAM: 2 KByte
• EEPROM: 1 KByte
• Saat Hızı: 16MHz
• Maksimum Güç Tüketimi: 200mA
• Dahili LED: Dijital I/O Pin 13’e bağlı
• Kart Boyutları (PCB): 34×18 mm
• Kart Boyutları (Başlık Konektör Çıkıntısı ile): 40×18 mm
• Menşei: Çin



ATmega328 mikrodenetleyici, 16MHz saat hızında çalışır.

32KB Flash bellek kapasitesi.

14 dijital Giriş/Çıkış pinine sahip olup, 6’sı PWM çıkışı olarak kullanılabilir.

Toplamda 20 dijital Giriş/Çıkış için 8 analog girişle birlikte gelir.

1 I2C ve 1 SPI bağlantı noktası.

1 donanım seri bağlantı noktası.

5V çalışma gerilimi.

Kompakt boyutları, Pro Mini’yi kolayca bir breadboard üzerine yerleştirmenizi ve aynı zamanda kalıcı devrelerde kullanmanızı sağlar.

Bu minimalist yaklaşımın ana avantajı, yerleşik bir USB bağlantı noktasına sahip olmamasıdır. Bu, programlama sırasında USB-Serial dönüştürücü kullanmanız gerektiği anlamına gelir, ancak böylece kartın gereksiz bir USB devresi taşımadığı, nihai uygulamalarda alan, maliyet ve güç tasarrufu sağladığı anlamına gelir.

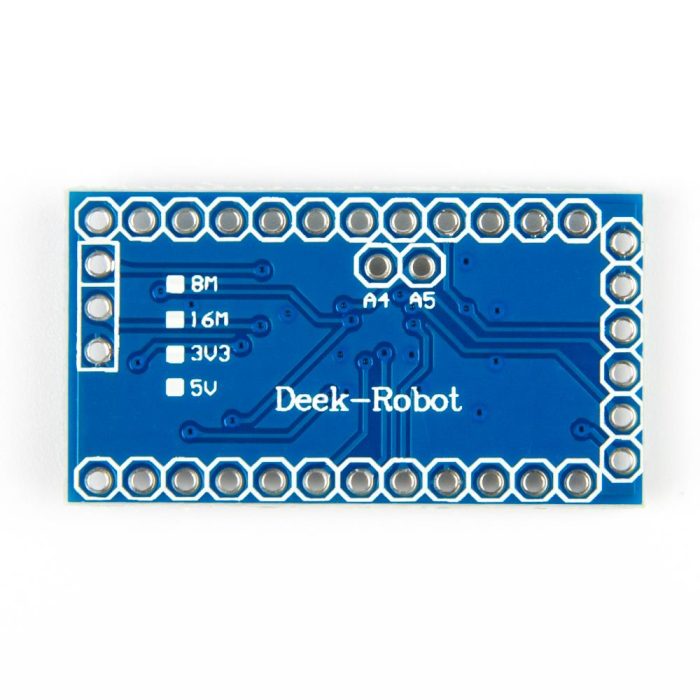

Ayrıca, Pro Mini ile bir Uno’nun temel Giriş/Çıkış fonksiyonlarına hala erişebilirsiniz. Bu pinler genellikle iki sıra 1×12 başlık pinlerinde bulunur. Aynı şekilde, I2C SDA/CLK pinleri olan A4 ve A5 pinleri içeriye yerleştirilmiş ve A2 ve A3 pinlerine göre ofsetlidir. Analog giriş pinleri olan A6 ve A7, kartın ucunda bulunur ve kullanımı için pinlerin kartın üst tarafında yerleştirilmesi gerekir.

Güç Besleme: Pro Mini, dahili bir 5V regülatöre sahiptir ve 5V ile çalışır. RAW olarak işaretlenen pin, 6V ila 12V arasındaki tipik bir DC giriş voltajı ile beslenir. VCC pinleri, RAW girişinden güç alabilir veya doğrudan 5V’a bağlanabilir. Ancak, iki farklı voltaj uygulamanın aynı anda kısa devreye neden olabileceği unutulmamalıdır

Programlama: Pro Mini, yerleşik bir USB bağlantı noktasına sahip olmadığı için, programlamak için USB-Seri bir adaptör kullanmanız gerekecektir. Programlamak için CP2102, FT232RL, CH340 veya FTDI gibi USB-Seri TTL dönüştürücü/adaptörler kullanılabilir.

Arduino Pro Mini ATMEGA 328 ile Hangi Projeler Yapılabilir?

Arduino Pro Mini ATMEGA 328, esnek yapısı ve düşük güç tüketimiyle birçok projede kullanılabilir. İşte birkaç örnek:

• Robot Projeleri: PWM çıkışları sayesinde motor kontrolü projelerinde kullanılabilir. Pro Mini’nin küçük boyutu, robotların içinde yer kaplamaz.
• IoT Projeleri: Düşük enerji tüketimi, uzun süreli IoT projelerinde kullanılmasını ideal hale getirir.
• Sensör Tabanlı Projeler: Birçok sensör modülü ile uyumludur ve analog giriş pinleriyle çeşitli sensörlerin verilerini işleyebilir.

Arduino Pro Mini ATMEGA 328 Programlama Kılavuzu

Arduino Pro Mini’yi programlamak için bir USB-Serial dönüştürücü kullanılması gerekir. FTDI adaptörleri veya CH340 gibi USB dönüştürücülerle bu işlemi gerçekleştirebilirsiniz. Ayrıca, Arduino IDE kullanarak yazılım yükleyebilir ve kartı projelerinizde sorunsuzca kullanabilirsiniz.

Arduino Pro Mini Kullanımının Avantajları

• Düşük Güç Tüketimi: Enerji verimliliği projeler için idealdir.
• Kompakt Tasarım: Projelerde alan tasarrufu sağlar ve entegre edilebilirlik yüksektir.
• Mikrodenetleyici Gücü: 16MHz saat hızı ile hızlı veri işleme sağlar.

Arduino Pro Mini ATMEGA 328 ile Hangi Sensörler Kullanılabilir?

Arduino Pro Mini, çok sayıda sensörle uyumludur. Örneğin:

• DHT11/DHT22 Sensörleri: Sıcaklık ve nem ölçümü için kullanılabilir.
• HC-SR04 Ultrasonik Sensör: Mesafe ölçüm projelerinde tercih edilir.
• BMP180/BMP280: Basınç ve irtifa sensörü olarak kullanılabilir.

Arduino Pro Mini ile USB Bağlantısı Yapmak

Kart üzerinde dahili bir USB bulunmadığından, programlama sırasında FTDI ya da benzeri bir dönüştürücü kullanmak zorundasınız. Bu, cihazın hem maliyetini hem de alan gereksinimini düşürür, projelerinizde daha fazla esneklik sağlar.

Sonuç olarak, Arduino Pro Mini ATMEGA 328 – 5 V / 16 MHz, elektronik projeler için mükemmel bir mikrodenetleyici kartıdır. Kompakt tasarımı, düşük güç tüketimi ve uygun fiyatıyla hem yeni başlayanlar hem de deneyimli elektronikçiler için ideal bir çözümdür.

Sıkça Sorulan Sorular

1. Arduino Pro Mini ATMEGA 328’i nasıl programlayabilirim?

Arduino IDE kullanarak, USB-Serial dönüştürücü aracılığıyla kolayca programlayabilirsiniz.

2. Arduino Pro Mini’nin Uno’dan farkı nedir?

Pro Mini, Uno’ya göre daha kompakt ve USB bağlantı noktası içermeyen bir modeldir, bu sayede alan tasarrufu sağlar.

3. Arduino Pro Mini ile hangi güç kaynaklarını kullanabilirim?

6-12V arası bir DC güç kaynağı kullanabilirsiniz. Vcc pinine 5V ile doğrudan bağlantı da mümkündür.

4. PWM çıkışı ne işe yarar?

PWM çıkışı, motor kontrolü, LED parlaklığı ayarlama gibi işlemler için kullanılır.

5. Arduino Pro Mini ile hangi dönüştürücüleri kullanabilirim?

FT232RL, CP2102, CH340 gibi dönüştürücüleri kullanarak programlayabilirsiniz.

6. Arduino Pro Mini 5V ile 3.3V sensörler kullanılabilir mi?

Çevirici modüller ile düşük voltajlı sensörleri kullanabilirsiniz.
