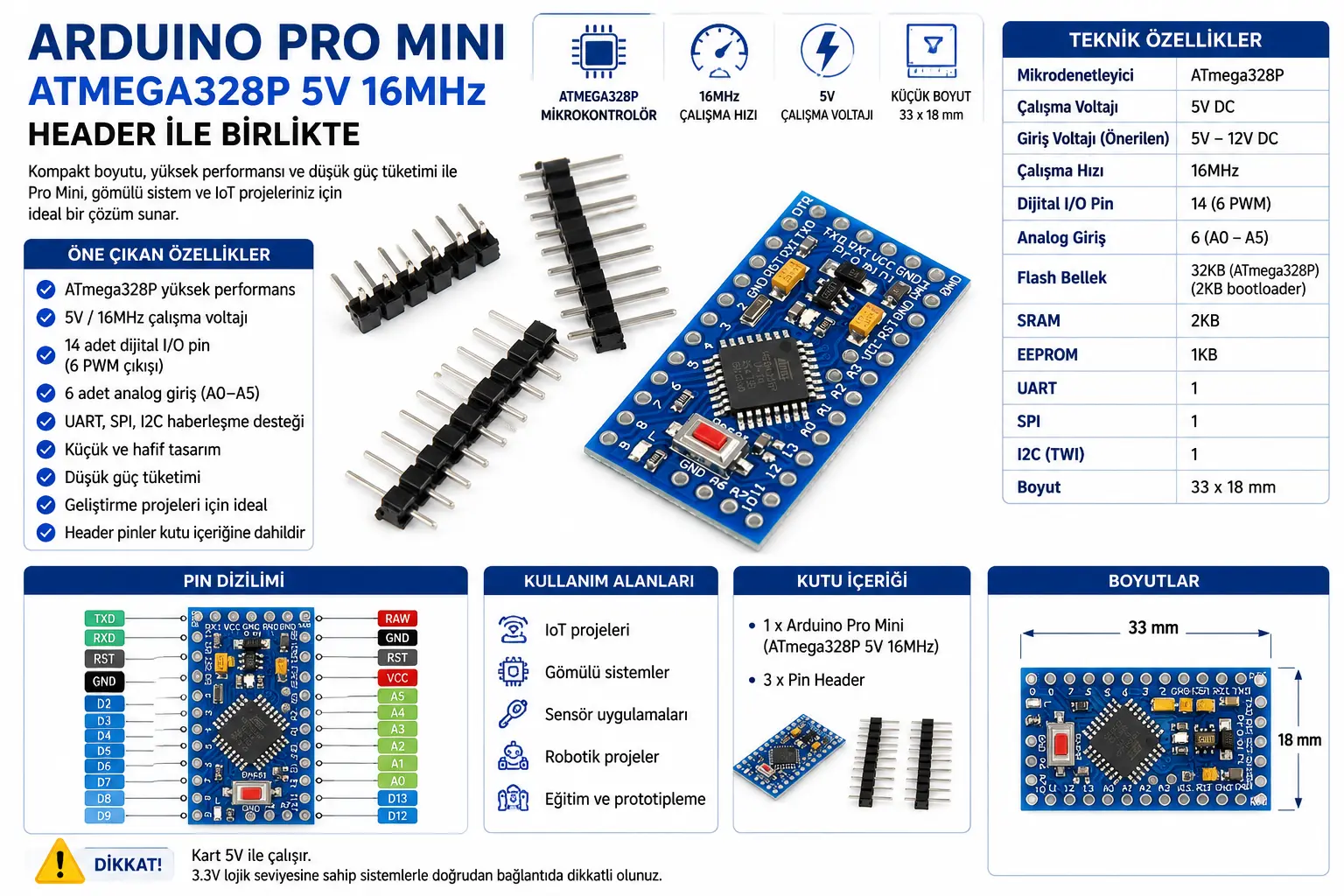

Arduino Pro Mini ATMEGA 328 – 5 V / 16 MHz (Header ile Birlikte)

Neden Arduino Pro Mini 5V 16MHz Tercih Edilmeli?

Arduino Pro Mini 5V 16MHz, Arduino Uno’ya göre çok daha küçük boyutlu bir karttır. USB dönüştürücü devresi ve büyük USB soketi kart üzerinde bulunmadığı için daha kompakt, hafif ve kalıcı montaja uygun bir yapı sunar. Bu sayede sensör kutuları, taşınabilir cihazlar, robotik sistemler, model uygulamaları ve gömülü devre tasarımlarında avantaj sağlar.

Kart, Arduino IDE ile programlanabilir ve ATmega328P tabanlı olduğu için birçok Arduino kütüphanesiyle uyumludur. USB-Serial dönüştürücü harici olduğu için ürün maliyeti ve kart boyutu düşer. Proje tamamlandıktan sonra USB dönüştürücü kart üzerinde yer kaplamaz; yalnızca gerektiğinde programlama için bağlanır.

Öne Çıkan Özellikler

• ATmega328P mikrodenetleyici: Arduino ekosisteminde yaygın kullanılan AVR tabanlı mikrodenetleyici yapısı sunar.
• 5V çalışma gerilimi: 5V lojik seviyesine sahip sensör, modül ve geliştirme devreleriyle uyumlu kullanım sağlar.
• 16MHz saat hızı: 5V Arduino Pro Mini versiyonunda 16MHz çalışma frekansı bulunur.
• 14 dijital I/O pini: Giriş/çıkış, buton, LED, röle ve kontrol sinyali uygulamaları için kullanılabilir.
• 6 PWM çıkışı: LED parlaklık kontrolü, servo sinyali ve motor sürücü PWM kontrolü gibi uygulamalara uygundur.
• 8 analog giriş: Potansiyometre, sensör ve analog ölçüm devreleri için analog giriş desteği sunar.
• 32KB Flash bellek: Arduino sketch kodları için yeterli program belleği sağlar.
• 2KB SRAM ve 1KB EEPROM: Çalışma verisi ve kalıcı küçük veri saklama işlemleri için kullanılabilir.
• USB-Serial ile programlama: FTDI, CH340 veya CP2102 gibi dönüştürücülerle Arduino IDE üzerinden programlanabilir.
• Header pin dahil: Pin header seti ürünle birlikte gelir ve kullanıcı tarafından lehimlenerek kullanılabilir.

Nerelerde Kullanılır?

Arduino Pro Mini ATmega328 5V 16MHz, küçük boyutun ve düşük kart maliyetinin önemli olduğu mikrodenetleyici projelerinde kullanılır. Prototip aşamasından kalıcı devre tasarımına geçişte, daha küçük ve sade bir Arduino kartı ihtiyacı olduğunda tercih edilebilir.

Arduino Pro Mini ATmega328 5V 16MHz Ne İşe Yarar?

Arduino Pro Mini 5V 16MHz, elektronik projelerde sensör verisi okumak, dijital çıkışları kontrol etmek, PWM sinyali üretmek, röle veya motor sürücü kartlarını yönetmek, seri haberleşme yapmak ve küçük otomasyon görevlerini çalıştırmak için kullanılır. ATmega328P mikrodenetleyici üzerinde çalışan Arduino kodları, kartın pinleri üzerinden dış dünyayla etkileşim kurar.

Kart üzerinde dahili USB-Serial dönüştürücü bulunmadığı için bilgisayara doğrudan USB kabloyla bağlanmaz. Programlama için FTDI, CH340 veya CP2102 tabanlı USB-Serial dönüştürücü kullanılır. Program yüklendikten sonra kart, USB dönüştürücüye bağlı kalmadan harici güç kaynağı veya regüle 5V besleme ile çalışabilir.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. USB-Serial dönüştürücü gerekir: Kart üzerinde dahili USB programlayıcı bulunmaz. Kod yüklemek için FTDI, CH340, CP2102 veya benzeri USB-Serial dönüştürücü kullanılmalıdır.
2. VCC pinine doğrudan 5V verin: Regüle edilmiş 5V güç kaynağı kullanıyorsanız VCC pininden besleme yapılabilir. VCC pinine 5V üzerinde gerilim uygulanmamalıdır.
3. RAW pinini regülatör girişi olarak kullanın: RAW pini kart üzerindeki regülatör üzerinden 5V elde etmek için kullanılır. Yüksek giriş voltajında regülatör ısınabileceği için 6-12V sınırı içinde güvenli çalışma değerlendirilmelidir.
4. 5V lojik seviyesine dikkat edin: Bu kart 5V lojik seviyesinde çalışır. 3.3V sensör, ekran, LoRa, ESP veya benzeri modüllerle bağlantıda seviye dönüştürücü gerekebilir.
5. D0 ve D1 pinlerini programlama sırasında boş bırakın: RX/TX pinleri USB-Serial dönüştürücü ile programlama ve seri haberleşme için kullanılır. Bu pinlere bağlı modüller kod yüklemeyi engelleyebilir.
6. A6 ve A7 pinlerini doğru kullanın: Birçok Pro Mini kartında A6 ve A7 pinleri yalnızca analog giriş olarak kullanılabilir. Dijital çıkış ihtiyacında D0-D13 veya uygun A0-A5 pinleri kullanılmalıdır.
7. Header pinleri lehimleyin: Ürün header ile birlikte gelir; breadboard veya kablo bağlantısı için pinlerin doğru yönde ve temiz lehimle monte edilmesi gerekir.
8. Yükleri doğrudan pinlerden beslemeyin: Motor, röle, LED şerit, servo veya yüksek akım çeken devreler doğrudan Arduino pininden beslenmemelidir. Uygun sürücü veya transistör devresi kullanılmalıdır.
9. Harici beslemede GND ortaklığı kurun: Sensör, motor sürücü, röle kartı veya USB-Serial dönüştürücü ile birlikte kullanımda GND hatları ortak referansa bağlanmalıdır.

Arduino Pro Mini ile Arduino Uno Arasındaki Fark Nedir?

Arduino Pro Mini, Arduino Uno’ya göre çok daha küçük ve sade bir karttır. USB-Serial dönüştürücü ve büyük USB soketi üzerinde bulunmaz. Bu sayede kalıcı projelerde, kutu içi montajlarda ve dar alanlarda daha avantajlıdır.

Arduino Uno ise başlangıç seviyesi kullanıcılar için daha pratiktir; USB kablosu ile doğrudan bilgisayara bağlanabilir ve programlanabilir. Pro Mini daha kompakt olduğu için kalıcı proje ve gömülü sistem odaklıdır; ancak programlama için harici USB-Serial dönüştürücü gerektirir.

Arduino Pro Mini ile Arduino Nano Arasındaki Fark Nedir?

Arduino Nano, küçük boyutlu olmasına rağmen üzerinde USB bağlantısı ve USB-Serial dönüştürücü bulundurur. Bu nedenle USB kablo ile doğrudan programlanabilir. Breadboard üzerinde hızlı prototipleme için oldukça pratiktir.

Arduino Pro Mini 5V 16MHz ise daha küçük ve sade yapıdadır. USB devresi bulunmadığı için harici dönüştürücü gerekir; ancak kalıcı projelerde daha az yer kaplar ve daha düşük maliyetli gömülü çözüm sunar.

5V 16MHz Pro Mini ile 3.3V 8MHz Pro Mini Arasındaki Fark Nedir?

5V 16MHz Pro Mini, 5V lojik seviyesinde çalışır ve 16MHz saat hızına sahiptir. 5V sensör, röle kartı, motor sürücü ve klasik Arduino modülleriyle daha uyumlu olabilir.

3.3V 8MHz Pro Mini ise 3.3V lojik seviyesinde ve daha düşük saat hızında çalışır. Düşük güç tüketimi veya 3.3V modüllerle doğrudan uyumluluk gereken projelerde tercih edilebilir. ESP, LoRa, bazı sensörler ve 3.3V haberleşme modülleriyle çalışılacaksa 3.3V model veya seviye dönüştürücü değerlendirilmelidir.

Arduino Pro Mini Hangi Ürünlerle Birlikte Kullanılır?

Bu Arduino Pro Mini ATmega328 5V 16MHz, FTDI/CH340/CP2102 USB-Serial dönüştürücüler, breadboard, jumper kablolar, sensör modülleri, OLED/LCD ekranlar, röle kartları, motor sürücüler, servo motorlar, butonlar, LED devreleri, LiPo batarya sistemleri, regülatör modülleri ve gömülü elektronik projeleriyle birlikte kullanılabilir. Proje bağlantısında besleme voltajı, lojik seviye ve pin akım sınırları mutlaka kontrol edilmelidir.

Teknik Referans

Arduino Pro Mini 5V/16MHz sınıfı kartlar, ATmega328 mikrodenetleyiciyi 16MHz saat hızında çalıştıran kompakt Arduino uyumlu geliştirme kartlarıdır. Harici USB-Serial dönüştürücü ile programlanır ve 5V lojik seviyesinde çalışır. Detaylı referans bilgi için
SparkFun Arduino Pro Mini 328 5V/16MHz teknik sayfasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Arduino Pro Mini ATmega328 5V / 16MHz mikrodenetleyici kartı
• 1 x Header pin seti

Sık Sorulan Sorular

Arduino Pro Mini ATmega328 5V 16MHz nedir?

Arduino Pro Mini ATmega328 5V 16MHz, ATmega328P mikrodenetleyiciye sahip, 5V lojik seviyesinde çalışan, 16MHz saat hızlı kompakt Arduino uyumlu geliştirme kartıdır.

Bu kartta USB girişi var mı?

Hayır. Arduino Pro Mini üzerinde dahili USB soketi veya USB-Serial dönüştürücü bulunmaz. Programlama için harici USB-Serial dönüştürücü gerekir.

Nasıl programlanır?

FTDI, CH340, CP2102 veya benzeri USB-Serial dönüştürücü kullanılarak Arduino IDE üzerinden programlanabilir. TX/RX bağlantıları çapraz yapılmalı ve GND ortaklanmalıdır.

Kaç volt ile çalışır?

Kartın çalışma gerilimi 5V’tur. Regüle edilmiş 5V VCC pininden verilebilir veya RAW pini üzerinden kart üzerindeki regülatör kullanılabilir.

RAW pinine kaç volt verilir?

TLS ürün bilgisinde önerilen giriş voltajı 6-12V olarak belirtilmiştir. Regülatör ısısını azaltmak için gereğinden yüksek voltaj uygulanmamalı ve 12V üzerine çıkılmamalıdır.

Kaç adet dijital pin vardır?

Kart üzerinde 14 adet dijital giriş/çıkış pini bulunur. Bunların 6 tanesi PWM çıkışı olarak kullanılabilir.

Kaç adet analog giriş vardır?

TLS ürün bilgisinde 8 analog giriş belirtilmiştir. A6 ve A7 pinleri kart varyantına göre yalnızca analog giriş olabilir.

3.3V sensörlerle kullanılabilir mi?

Bu kart 5V lojik seviyesinde çalışır. 3.3V lojik seviyesine sahip sensör veya modüllerle bağlantıda seviye dönüştürücü gerekebilir.

Arduino Uno yerine kullanılabilir mi?

Birçok temel Arduino Uno projesinde kullanılabilir. Ancak USB bağlantısı bulunmadığı, pin dizilimi ve güç bağlantısı farklı olduğu için bağlantılar proje bazında kontrol edilmelidir.

Header pinler lehimli mi gelir?

Ürün header ile birlikte gelir. Header pinlerin proje ihtiyacına göre kullanıcı tarafından lehimlenmesi gerekir.
