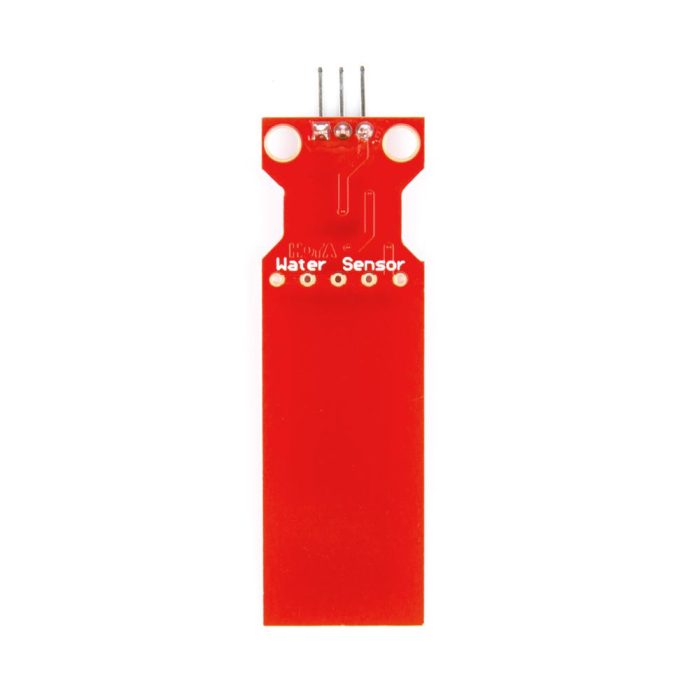

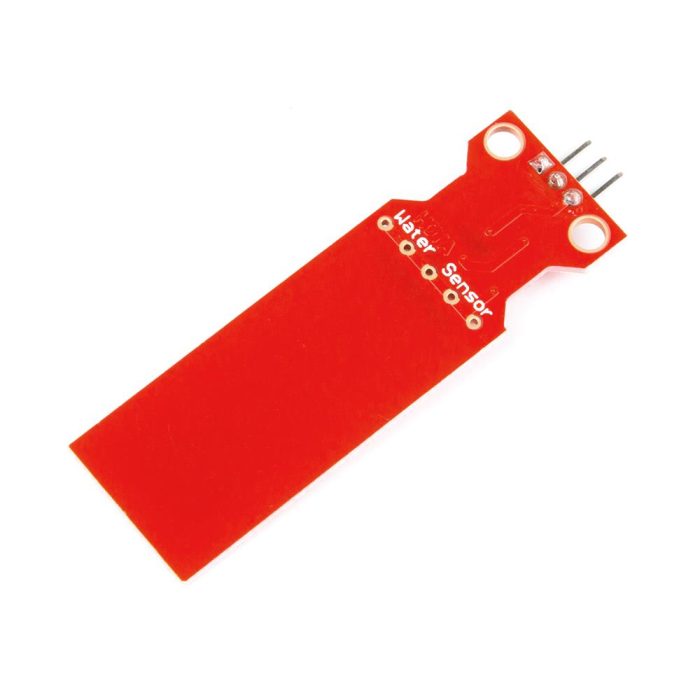

Arduino ve Raspberry Pi için Su ve Yağmur Seviyesi Algılama Sensör Modülü

Neden Su ve Yağmur Seviyesi Sensörü Tercih Edilmeli?

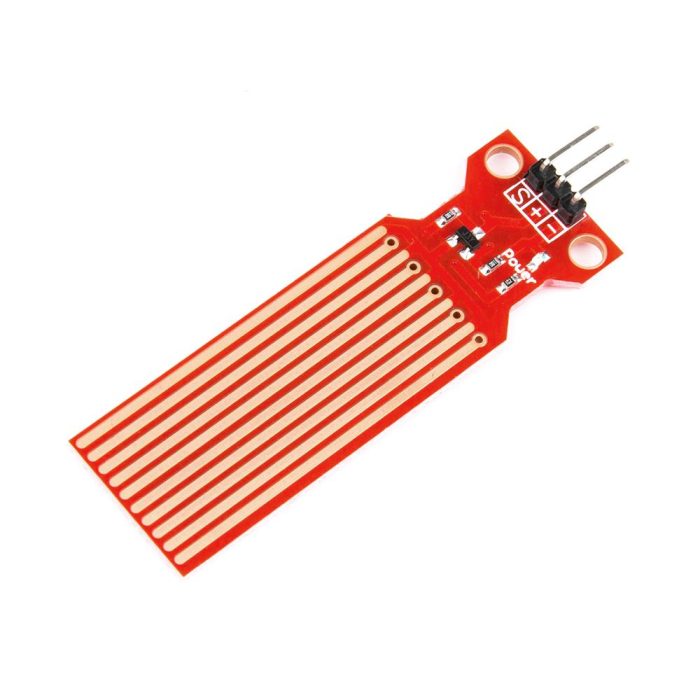

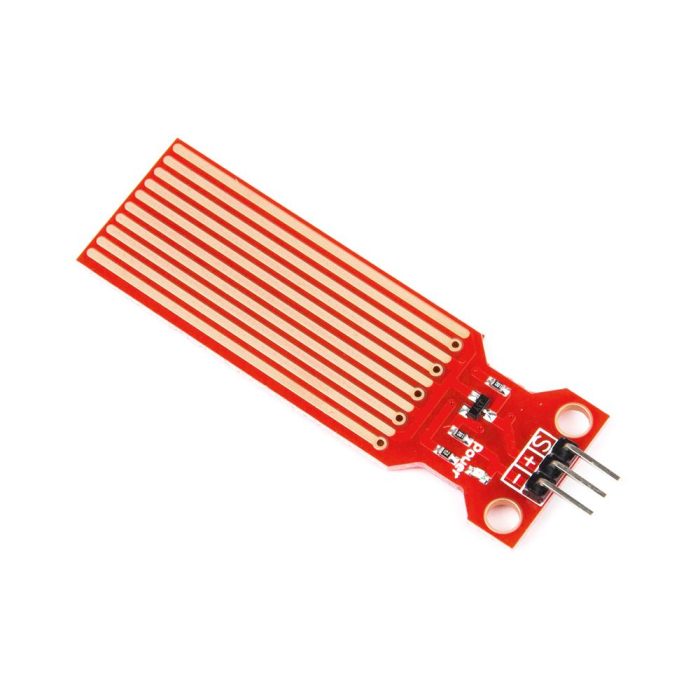

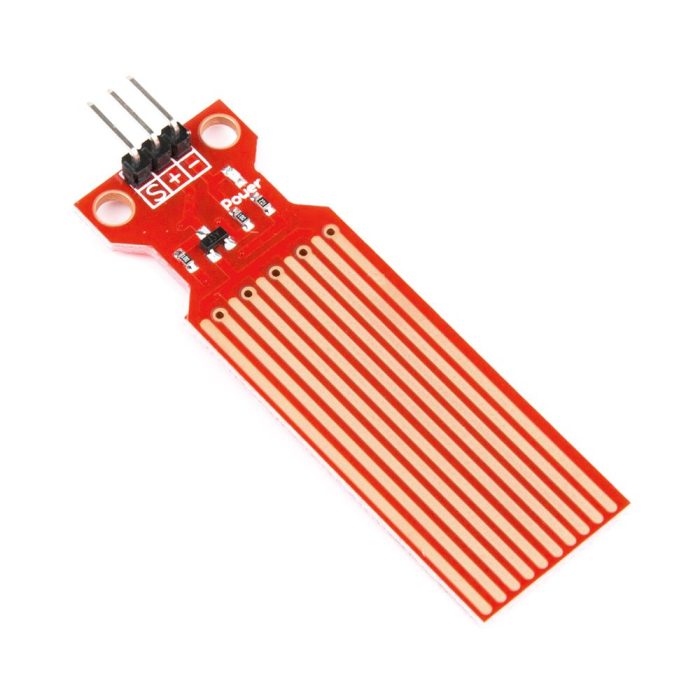

Su ve Yağmur Seviyesi Sensörü, basit bağlantı yapısı ve analog çıkışı sayesinde su teması veya sıvı seviyesi değişimini hızlı şekilde algılamak isteyen kullanıcılar için pratik bir çözümdür. Sensör kartı üzerinde birbirine paralel iletken hatlar bulunur. Su bu hatlara temas ettiğinde analog çıkış değeri değişir. Mikrodenetleyici bu değeri okuyarak su seviyesi, yağmur varlığı veya taşma durumu hakkında karar verebilir.

Bu modül, karmaşık haberleşme protokolü gerektirmez. VCC, GND ve analog sinyal bağlantısı ile kolayca devreye alınabilir. Arduino Uno, Arduino Nano, Arduino Mega, ESP32, ESP8266 ve STM32 gibi kartlarla eğitim ve prototip projelerinde kullanılabilir. Raspberry Pi üzerinde doğrudan analog giriş bulunmadığından, Raspberry Pi projelerinde MCP3008 veya ADS1115 gibi analog-dijital dönüştürücü kullanılması gerekir.

Öne Çıkan Özellikler

• Su ve yağmur algılama: Su teması, yağmur varlığı ve sığ sıvı seviyesi değişimlerini algılamak için kullanılır.
• Analog çıkış: Sıvı temas alanına göre değişen analog sinyal üretir.
• 3V-5V DC besleme: Arduino ve benzeri düşük voltajlı geliştirme kartlarıyla uyumludur.
• Düşük akım tüketimi: 20mA’dan düşük akım tüketimiyle hobi ve eğitim projelerinde kullanılabilir.
• 40x16mm tespit alanı: Su temasını algılamak için yeterli yüzey alanı sunar.
• Kompakt boyut: 65x20x8mm ölçüsüyle küçük proje kutularına ve prototip devrelere kolayca eklenebilir.
• Arduino uyumu: Analog pin üzerinden kolay okuma yapılabilir.
• Raspberry Pi uyumu: Harici ADC modülüyle Raspberry Pi projelerinde kullanılabilir.
• Akıllı sulama projeleri: Yağmur algılama veya su seviyesi durumuna göre sulama kontrolü yapılabilir.
• Eğitim ve prototipleme: Analog sensör okuma mantığını öğrenmek için uygundur.

Kullanım Alanları

Analog su seviyesi sensörü, su teması veya sığ sıvı seviyesi algılama gereken düşük voltajlı elektronik projelerde kullanılabilir. Hassas endüstriyel ölçüm cihazı yerine geçmez; ancak eğitim, prototip, basit alarm ve otomasyon uygulamaları için pratik bir sensör çözümü sunar.

Su ve Yağmur Seviyesi Sensörü Ne İşe Yarar?

Su ve Yağmur Seviyesi Sensörü, sensör yüzeyine temas eden su miktarına göre analog çıkış değerinin değişmesini sağlar. Su temas alanı arttıkça iletken yollar arasındaki elektriksel davranış değişir ve analog çıkış değeri mikrodenetleyici tarafından okunabilir hale gelir.

Bu değer yazılım tarafında eşik değeriyle karşılaştırılarak “su yok”, “az su var”, “yüksek seviye” veya “yağmur algılandı” gibi kararlar üretilebilir. Böylece basit taşma alarmı, sulama kontrolü, yağmur uyarısı veya su seviyesi izleme projeleri geliştirilebilir.

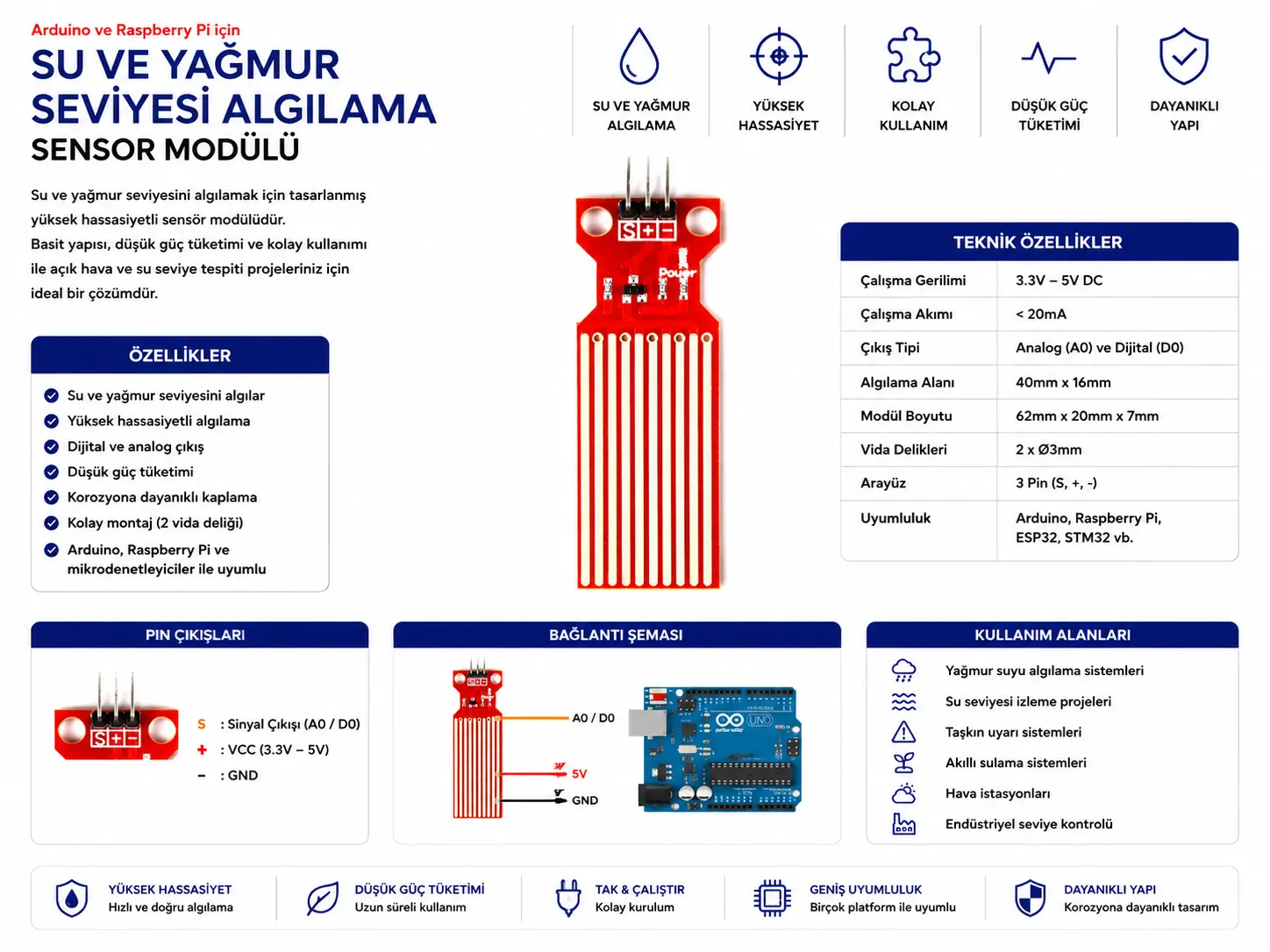

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Besleme gerilimini doğru seçin: Sensör 3V-5V DC aralığında çalışır. Kullanılan mikrodenetleyicinin lojik seviyesine uygun besleme seçilmelidir.
2. Analog çıkışı analog pine bağlayın: Arduino üzerinde sensör çıkışı A0, A1 gibi analog giriş pinlerine bağlanmalıdır.
3. Raspberry Pi için ADC kullanın: Raspberry Pi GPIO pinleri analog sinyal okuyamaz. Bu nedenle MCP3008 veya ADS1115 gibi ADC modülü kullanılmalıdır.
4. GND ortaklığı kurun: Sensör, mikrodenetleyici ve varsa ADC modülü arasında GND bağlantısı ortak olmalıdır.
5. Yazılımda eşik değeri belirleyin: Ortam, su iletkenliği ve sensör yüzeyindeki temas miktarına göre analog değer değişeceği için eşik değeri test edilerek belirlenmelidir.
6. Sürekli enerjili bırakmayın: Sensör yüzeyi suyla temas halindeyken sürekli enerji verilmesi elektroliz ve korozyon etkisini artırabilir. Uzun ömür için sensörü periyodik olarak beslemek daha uygundur.
7. Kimyasal veya yağlı sıvılarda dikkatli olun: Bu sensör temel olarak su ve iletken sıvı temasını algılamak için uygundur. Yağ gibi iletken olmayan sıvılarda güvenilir sonuç vermeyebilir.
8. Hassas ölçüm cihazı gibi kullanmayın: Analog değer yaklaşık seviye veya temas bilgisi verir; kalibre edilmiş endüstriyel seviye sensörü yerine geçmez.
9. Elektronik kısmı suya sokmayın: Sadece algılama yüzeyi suyla temas etmelidir. Bağlantı pinleri ve kablolar korunmalıdır.

Analog Çıkış Ne Anlama Gelir?

Analog çıkış, sensörün tek bir açık/kapalı sinyal yerine değişken voltaj seviyesi üretmesi anlamına gelir. Su sensör yüzeyine ne kadar fazla temas ederse analog değer de buna bağlı olarak değişir.

Arduino gibi kartlarda bu değer analog giriş üzerinden okunur. Okunan değer yazılımda eşiklerle karşılaştırılarak kuru, nemli, su var veya yüksek seviye gibi kararlar üretilebilir. Bu nedenle analog çıkış, basit dijital yağmur algılamaya göre daha esnek bir kullanım sunar.

Raspberry Pi ile Nasıl Kullanılır?

Raspberry Pi üzerinde yerleşik analog giriş bulunmadığı için bu sensör doğrudan GPIO pinine bağlanarak okunamaz. Sensör çıkışı analog olduğu için MCP3008, MCP3208 veya ADS1115 gibi bir analog-dijital dönüştürücü gerekir.

Bağlantıda sensörün analog çıkışı ADC kanalına, ADC modülü ise Raspberry Pi’ye SPI veya I2C üzerinden bağlanır. Yazılım tarafında ADC’den gelen sayısal değer okunur ve eşik değerlerine göre su seviyesi veya yağmur durumu yorumlanır.

Yağmur Sensörü Olarak Kullanılır mı?

Evet. Sensör yüzeyine yağmur damlaları temas ettiğinde analog çıkış değeri değişir. Bu değer yazılımda belirlenen eşik değerini geçtiğinde yağmur algılandı bilgisi üretilebilir.

Ancak bu ürün meteorolojik hassasiyette yağmur miktarı ölçer değildir. Yağmurun var/yok durumunu veya yüzeydeki ıslaklık seviyesini basit şekilde algılamak için uygundur.

Su Seviyesi Ölçümünde Dikkat Edilmesi Gerekenler

Bu sensör sığ su seviyelerinde yaklaşık seviye tespiti için kullanılabilir. Su iletkenliği, sıcaklık, mineral oranı, sensör yüzeyindeki kirlenme ve temas alanı analog değeri etkileyebilir.

Kalibrasyon için sensör, kullanılacağı kap ve sıvı ile test edilmelidir. Örneğin boş, düşük seviye, orta seviye ve yüksek seviye durumlarında analog değerler ayrı ayrı okunarak yazılım eşikleri belirlenmelidir.

Su ve Yağmur Seviyesi Sensörü Hangi Ürünlerle Birlikte Kullanılır?

Bu Su ve Yağmur Seviyesi Algılama Sensör Modülü, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, ESP8266, STM32, Raspberry Pi + MCP3008 / ADS1115 ADC modülleri, röle kartları, buzzer modülleri, LED uyarı devreleri, mini su pompaları, sulama sistemi bileşenleri, jumper kablolar ve breadboard prototip devrelerle birlikte kullanılabilir. Bağlantı yapılacak kartın analog giriş desteği ve çalışma voltajı önceden kontrol edilmelidir.

Teknik Referans

Arduino analog girişleri, analogRead fonksiyonu ile giriş voltajını sayısal değere dönüştürerek sensör okumaya imkan verir. Raspberry Pi tarafında ise analog sensörleri okumak için MCP3008 gibi harici ADC modülleri kullanılabilir. Analog sensör okuma mantığı için
Arduino analogRead dokümanını ve Raspberry Pi ADC kullanımı için
MCP3008 Raspberry Pi ADC rehberini inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Arduino ve Raspberry Pi için Su ve Yağmur Seviyesi Algılama Sensör Modülü

Sık Sorulan Sorular

Su ve Yağmur Seviyesi Sensörü nedir?

Su ve Yağmur Seviyesi Sensörü, su teması ve sığ sıvı seviyesi değişimini analog çıkış üzerinden algılayan kompakt sensör modülüdür.

Kaç volt ile çalışır?

TLS ürün bilgisine göre 3V-5V DC çalışma gerilimiyle kullanılır.

Çıkış tipi nedir?

Çıkış tipi analogdur. Su temas miktarına göre analog sinyal değeri değişir.

Arduino ile doğrudan kullanılabilir mi?

Evet. Sensör çıkışı Arduino’nun analog giriş pinlerinden birine bağlanarak okunabilir.

Raspberry Pi ile doğrudan kullanılabilir mi?

Hayır. Raspberry Pi analog girişe sahip olmadığı için MCP3008 veya ADS1115 gibi harici ADC modülü gerekir.

Yağmur sensörü olarak kullanılabilir mi?

Evet. Sensör yüzeyine yağmur damlaları temas ettiğinde analog değer değişir ve yazılımda eşik değeriyle yağmur algılama yapılabilir.

Su seviyesi hassas ölçüm yapar mı?

Yaklaşık seviye veya temas algılama için uygundur. Hassas endüstriyel seviye ölçüm cihazı yerine geçmez.

Yağ veya iletken olmayan sıvıları algılar mı?

Bu sensör su ve iletken sıvılar için uygundur. Yağ gibi iletkenliği düşük sıvılarda güvenilir sonuç vermeyebilir.

Sürekli su içinde bırakılabilir mi?

Uzun süre sürekli su altında ve sürekli enerjili kullanılması önerilmez. Sensör yüzeyinde korozyon oluşabilir.

Algılama alanı nedir?

Ürün bilgisinde tespit alanı 40x16mm olarak belirtilmiştir.
