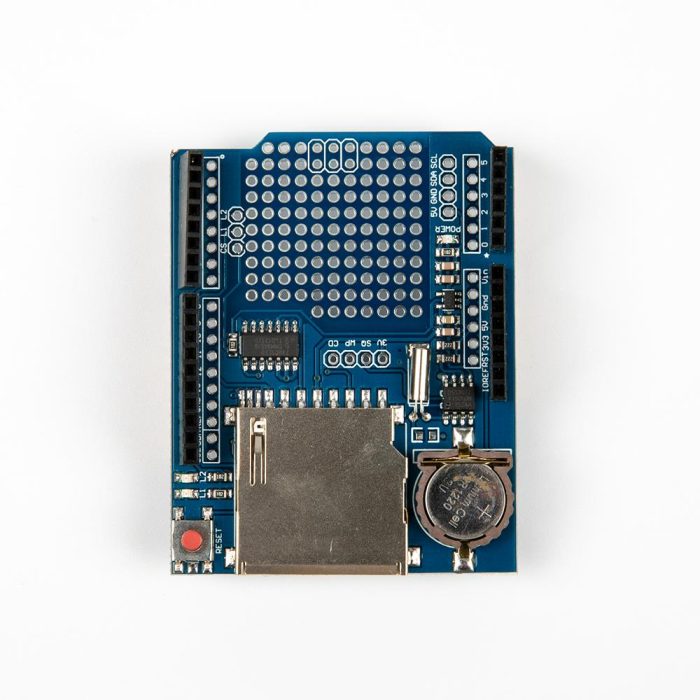

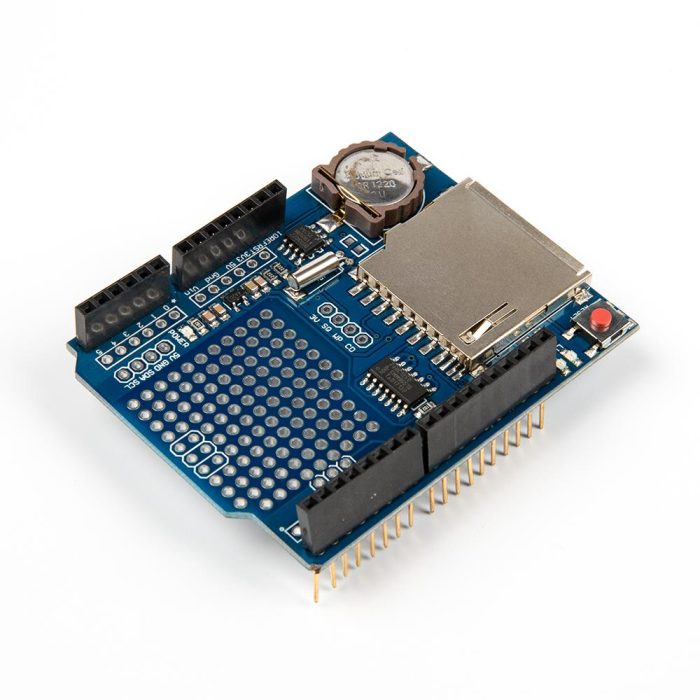

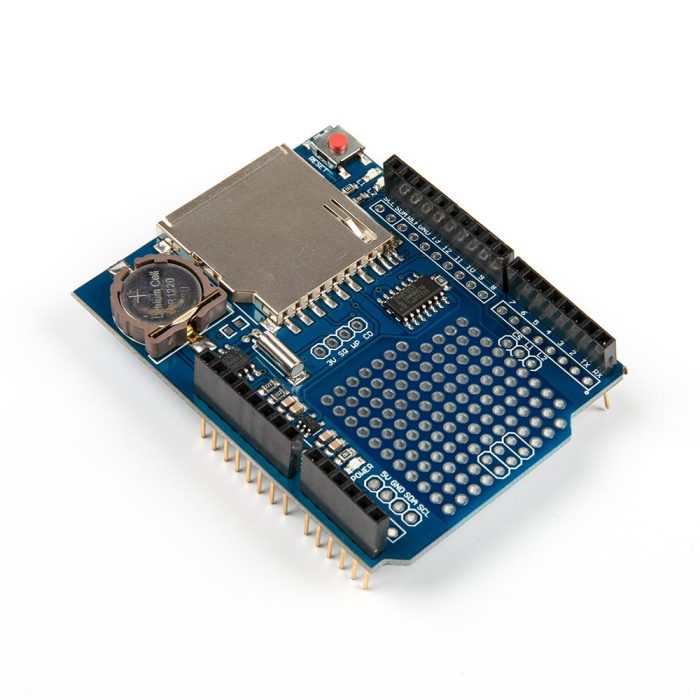

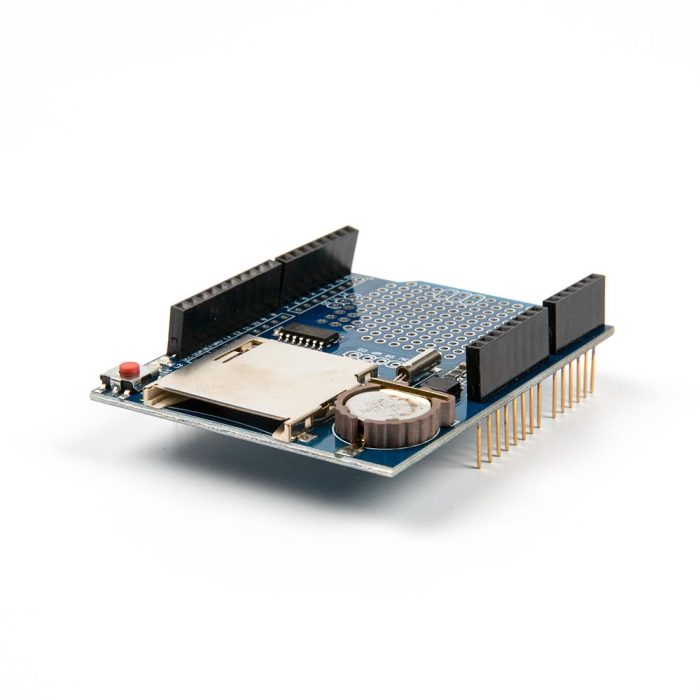

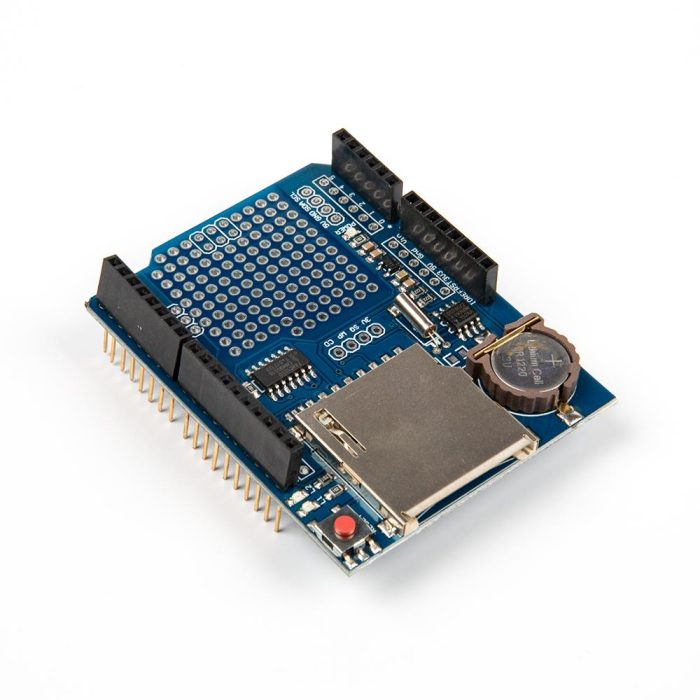

Arduino Veri Kayıt (Data Logger) Shield

Neden Arduino Data Logger Shield Tercih Edilmeli?

Arduino data logger shield, sensör verilerini yalnızca anlık okumakla kalmayıp uzun süreli olarak saklamak isteyen kullanıcılar için kullanışlı bir çözümdür. Bir sıcaklık sensöründen alınan değerlerin gün boyunca kaydedilmesi, nem değişiminin izlenmesi, ışık seviyesinin takip edilmesi veya basınç verilerinin analiz edilmesi gibi uygulamalarda verinin SD karta yazılması gerekir.

Bu shield, Arduino tabanlı sistemlere SD kart kayıt özelliği ve RTC zaman bilgisi ekler. Böylece her ölçüm satırı yalnızca “değer” olarak değil, “hangi tarih ve saatte ölçüldüğü” bilgisiyle birlikte kaydedilebilir. Bu yapı; CSV dosyası oluşturma, Excel veya benzeri analiz yazılımlarında veri inceleme, deney sonuçlarını saklama ve saha ölçüm kayıtlarını arşivleme açısından avantaj sağlar.

Öne Çıkan Özellikler

• Arduino veri kayıt shield yapısı: Arduino kartların üzerine takılarak veri kayıt fonksiyonu ekler.
• SD kart arayüzü: Ölçülen verileri SD karta dosya olarak kaydetmek için kullanılır.
• FAT16 ve FAT32 desteği: TLS ürün açıklamasında FAT16 ve FAT32 format desteği belirtilmiştir.
• RTC gerçek zamanlı saat: Kayıtlara tarih ve saat bilgisi eklemek için kullanılır.
• CR1220 pil desteği: RTC’nin Arduino bağlı olmasa bile zamanı tutmaya devam etmesi için CR1220 3V pil kullanılır.
• Batarya dahil değildir: TLS ürün bilgisinde CR1220 3V bataryanın pakete dahil olmadığı belirtilmiştir.
• 3.3V dahili voltaj regülatörü: SD kartın uygun gerilim seviyesinde çalışmasına yardımcı olur.
• Arduino Uno R3 uyumu: Uno R3 tabanlı projelerde veri kayıt sistemi kurmak için kullanılabilir.
• Arduino Mega 2560 uyumu: Daha fazla sensör ve giriş/çıkış gerektiren projelerde Mega 2560 ile birlikte kullanılabilir.
• 68 x 53 x 23 mm boyut: Standart Arduino shield formuna yakın kompakt yapıda sunulur.

Kullanım Alanları

Arduino veri kayıt modülü, belirli aralıklarla ölçüm alıp bu ölçümleri daha sonra analiz etmek isteyen projelerde tercih edilir. Sıcaklık, nem, ışık, basınç, gaz, akım, voltaj, toprak nemi ve benzeri veriler Arduino tarafından okunup SD karta yazılabilir.

Arduino Veri Kayıt Shield Data Logger Ne İşe Yarar?

Arduino Veri Kayıt Shield Data Logger, Arduino kartın okuduğu verileri SD karta kaydetmesini sağlar. Örneğin Arduino bir DHT22 sıcaklık-nem sensöründen veri okuyabilir, RTC üzerinden tarih-saat bilgisini alabilir ve bu bilgileri SD kart üzerinde CSV veya TXT dosyasına satır satır yazabilir.

Bu ürün tek başına sensör verisi üretmez; veri kaydı için Arduino kart, uygun sensör, SD kart, yazılım ve güç kaynağı gerekir. Shield, kayıt altyapısını sağlar. Kayıt periyodu, dosya formatı, sensör okuma metodu ve veri satırı düzeni Arduino kodu ile belirlenir. Kayıt güvenilirliği için SD kart kalitesi, dosya kapatma işlemi, güç kesintisi riski ve yazılım hataları dikkate alınmalıdır.

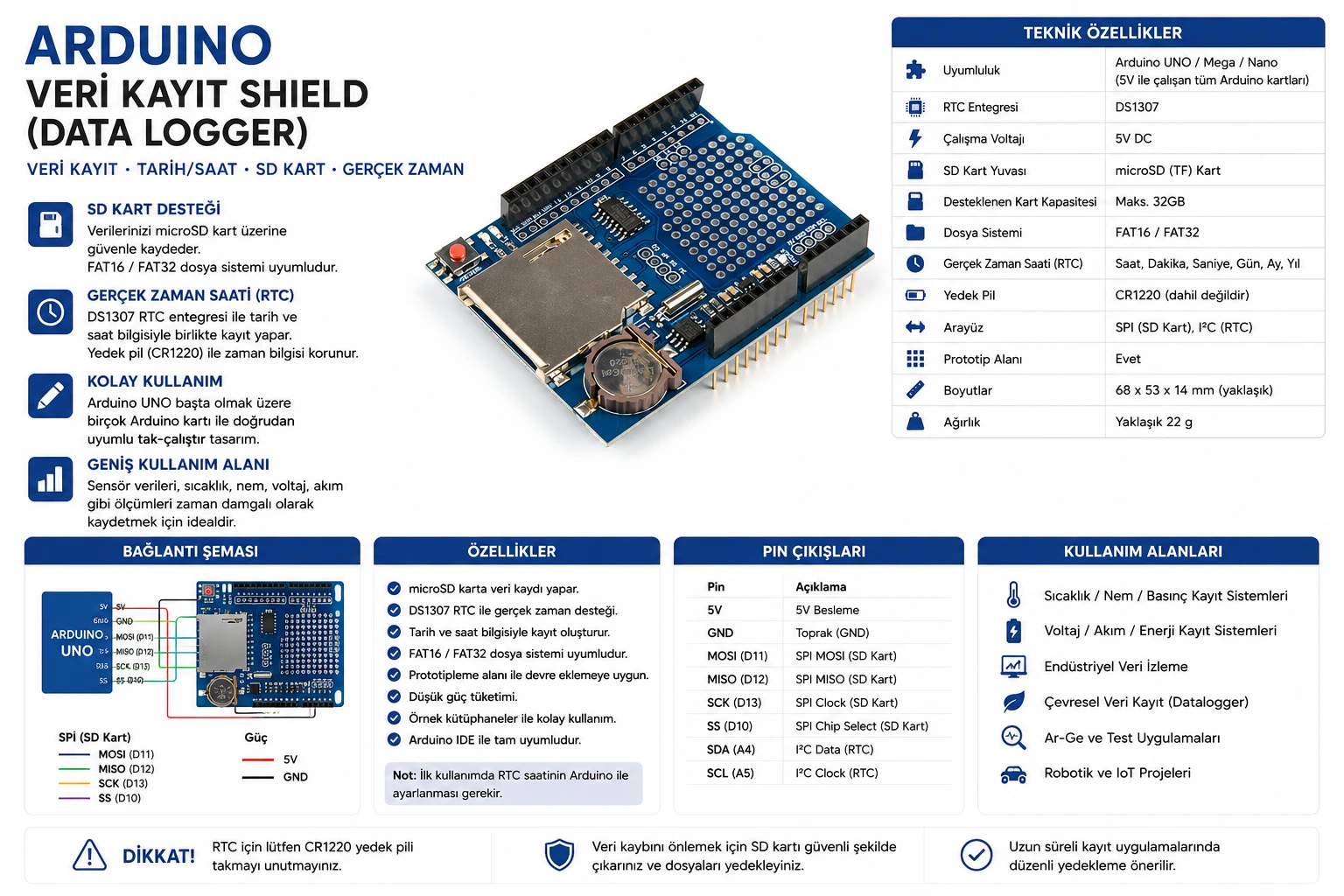

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Arduino kart üzerine doğru yönde takın: Shield pinlerinin Arduino Uno veya Mega üzerindeki pinlerle hizalı olduğundan emin olun.
2. SD kartı FAT16 veya FAT32 formatlayın: TLS ürün bilgisinde SD kart arayüzünün FAT16 ve FAT32 formatında çalıştığı belirtilmiştir.
3. CR1220 pili ayrıca temin edin: RTC’nin Arduino enerjisi kesildiğinde zamanı koruyabilmesi için CR1220 3V saat pili kullanılmalıdır.
4. SD kartı kayıt sırasında çıkarmayın: Veri yazma işlemi devam ederken SD kart çıkarılırsa dosya bozulabilir.
5. Dosyayı yazılımda doğru kapatın: Arduino kodunda dosya yazma işleminden sonra flush veya close işlemi yapılmalıdır.
6. Kayıt aralığını gerçek ihtiyaca göre seçin: Çok kısa aralıklarla kayıt almak SD kart yazma ömrünü ve dosya boyutunu etkileyebilir.
7. Güç kesintisine karşı önlem alın: Kayıt sırasında güç kesilirse son satır veya dosya yapısı bozulabilir. Kritik uygulamalarda yedek güç değerlendirilmelidir.
8. Chip Select pinini yazılımda doğru tanımlayın: SD kartın CS pini kullanılan shield revizyonuna ve bağlantı yapısına göre Arduino kodunda doğru seçilmelidir.
9. RTC saatini ilk kullanımda ayarlayın: Gerçek zamanlı saat, doğru tarih ve saat bilgisiyle başlatılmalıdır.

Data Logger Shield Nedir?

Data logger shield, mikrodenetleyici projelerinde ölçülen verileri bir depolama ortamına kaydetmek için kullanılan ek karttır. Arduino ile birlikte kullanıldığında sensörlerden alınan değerler SD karta yazılabilir ve daha sonra bilgisayarda analiz edilebilir.

Bu tip shield’ler özellikle deneysel ölçümlerde ve uzun süreli izleme projelerinde avantaj sağlar. Arduino seri port üzerinden anlık veri gösterebilir; fakat bilgisayar bağlı olmadan veri saklamak için SD kart kayıt çözümü gerekir. Data logger shield bu ihtiyacı karşılar ve RTC desteği sayesinde kayıtların zaman bilgisiyle eşleştirilmesini sağlar.

RTC Gerçek Zamanlı Saat Neden Önemlidir?

RTC gerçek zamanlı saat, Arduino enerjisi kesilse bile tarih ve saat bilgisinin korunmasına yardımcı olur. CR1220 gibi yedek pil kullanıldığında RTC çipi zamanı tutmaya devam eder. Bu sayede veri kayıt sistemi yeniden çalıştığında zaman bilgisi kaybolmadan kayıt almaya devam edebilir.

Zaman damgası, veri analizinde kritik öneme sahiptir. Örneğin sıcaklık verisinin yalnızca 24.3°C olarak kaydedilmesi yeterli olmayabilir; bu değerin hangi gün ve hangi saatte ölçüldüğünün bilinmesi gerekir. RTC destekli data logger yapısı, her ölçüm satırına tarih ve saat bilgisinin eklenmesini mümkün hale getirir.

SD Kart ile Veri Kaydı Nasıl Yapılır?

SD kart veri kaydı, Arduino’nun SPI haberleşme hattı üzerinden SD kartla haberleşmesi ve verileri dosya sistemine yazmasıyla gerçekleşir. Arduino tarafında SD veya SdFat gibi kütüphaneler kullanılarak dosya oluşturma, dosyaya veri yazma, dosya kapatma ve kart durumunu kontrol etme işlemleri yapılabilir.

Pratik uygulamalarda veriler genellikle CSV formatında kaydedilir. Örneğin her satırda tarih, saat, sıcaklık, nem ve sensör durumu yazılabilir. CSV dosyaları daha sonra Excel, Google Sheets, Python, MATLAB veya farklı veri analiz yazılımlarıyla incelenebilir. Uzun süreli kayıt sistemlerinde dosya boyutu ve kayıt aralığı dikkatli seçilmelidir.

Arduino Uno ve Mega ile Kullanımda Nelere Dikkat Edilmeli?

Arduino Uno projelerinde data logger shield ile SD kart ve RTC kullanıldığında bazı pinler SPI ve I2C haberleşme için kullanılır. Bu pinler aynı anda başka modüllerle kullanılacaksa çakışma yaşanmaması için pin planı yapılmalıdır.

Arduino Mega 2560 gibi kartlarda pin yapısı farklı olduğu için shield’in SPI bağlantı düzeni ve kullanılan CS pini kontrol edilmelidir. Arduino Mega çok sayıda analog ve dijital giriş sunduğu için daha fazla sensörlü veri kayıt uygulamalarında avantaj sağlar. Ancak yazılımda kart tipine, kütüphane ayarlarına ve pin seçimlerine dikkat edilmelidir.

Arduino Data Logger Shield Hangi Ürünlerle Birlikte Kullanılır?

Bu Arduino Veri Kayıt Shield Data Logger, Arduino Uno R3, Arduino Mega 2560, CR1220 3V pil, FAT16/FAT32 formatlı SD kart, DHT11/DHT22 sıcaklık-nem sensörleri, BMP/BME basınç ve çevre sensörleri, LDR ışık sensörleri, akım/voltaj sensörleri, toprak nem sensörleri, jumper kablolar, prototipleme elemanları ve uygun DC güç kaynaklarıyla birlikte kullanılabilir. Bağlantı öncesinde SD kart formatı, RTC pil durumu, kullanılan Arduino kart, sensör pinleri, SPI/I2C pin çakışmaları ve kayıt yazılımı kontrol edilmelidir.

Teknik Referans

Adafruit Data Logger Shield dokümantasyonunda veri kayıt shield yapısının SD kart arayüzü, FAT16/FAT32 format desteği, 3.3V seviye dönüştürücü, RTC gerçek zamanlı saat, prototipleme alanı ve Arduino uyumluluğu sunduğu belirtilir. Detaylı teknik bilgi için
Adafruit Data Logger Shield teknik dokümantasyonunu inceleyebilirsiniz.

Arduino SD kütüphanesi, SD kartlar üzerinde dosya oluşturma, okuma ve yazma işlemleri için kullanılır. Arduino ekosisteminde SD kartla veri kaydı yapılırken kart formatı, SPI bağlantısı, chip select pini ve dosya yönetimi doğru yapılandırılmalıdır. Detaylı bilgi için
Arduino SD kütüphanesi resmi dokümantasyonunu inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Arduino Veri Kayıt Shield Data Logger

Sık Sorulan Sorular

Arduino Veri Kayıt Shield Data Logger nedir?

Arduino projelerinde sensör verilerini SD karta kaydetmek ve RTC ile zaman damgası eklemek için kullanılan veri kayıt shield modülüdür.

Hangi Arduino kartlarla uyumludur?

TLS ürün bilgisinde Arduino Uno R3 ve Arduino Mega 2560 gibi mikrodenetleyici kartlarla çalıştırılabileceği belirtilmiştir.

SD kart desteği var mı?

Evet. Ürün üzerinde SD kart arayüzü bulunur.

Hangi dosya sistemlerini destekler?

TLS ürün bilgisinde FAT16 ve FAT32 desteği belirtilmiştir.

RTC ne işe yarar?

RTC, gerçek zamanlı saat bilgisini sağlar. Böylece kaydedilen veriler tarih ve saat bilgisiyle birlikte tutulabilir.

CR1220 pil dahil mi?

Hayır. TLS ürün bilgisinde CR1220 3V bataryanın dahil olmadığı belirtilmiştir.

SD kartın zarar görmemesi için koruma var mı?

TLS ürün açıklamasında 3.3V seviye değiştirici sayesinde SD kartın zarar görmesinin engellendiği belirtilmiştir.

Hangi veriler kaydedilebilir?

Arduino tarafından okunabilen sıcaklık, nem, ışık, basınç, voltaj, akım, seviye ve benzeri sensör verileri yazılıma bağlı olarak kaydedilebilir.

Tek başına veri kaydeder mi?

Hayır. Arduino kart, uygun sensör, SD kart, yazılım ve güç kaynağı ile birlikte kullanılmalıdır.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet Arduino Veri Kayıt Shield Data Logger bulunur.
