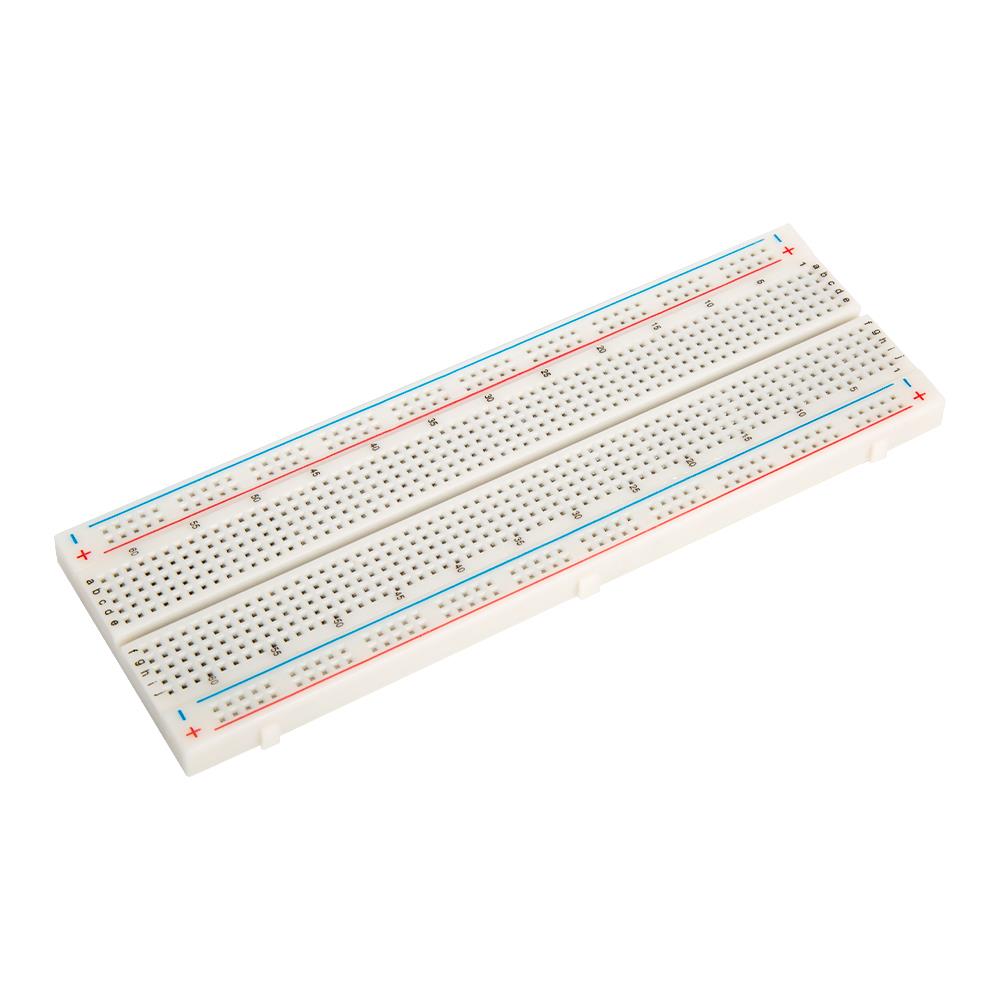

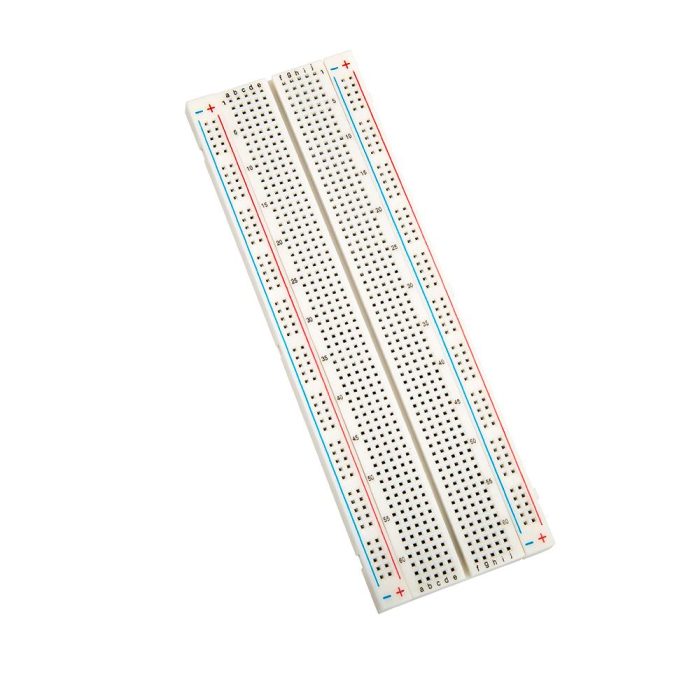

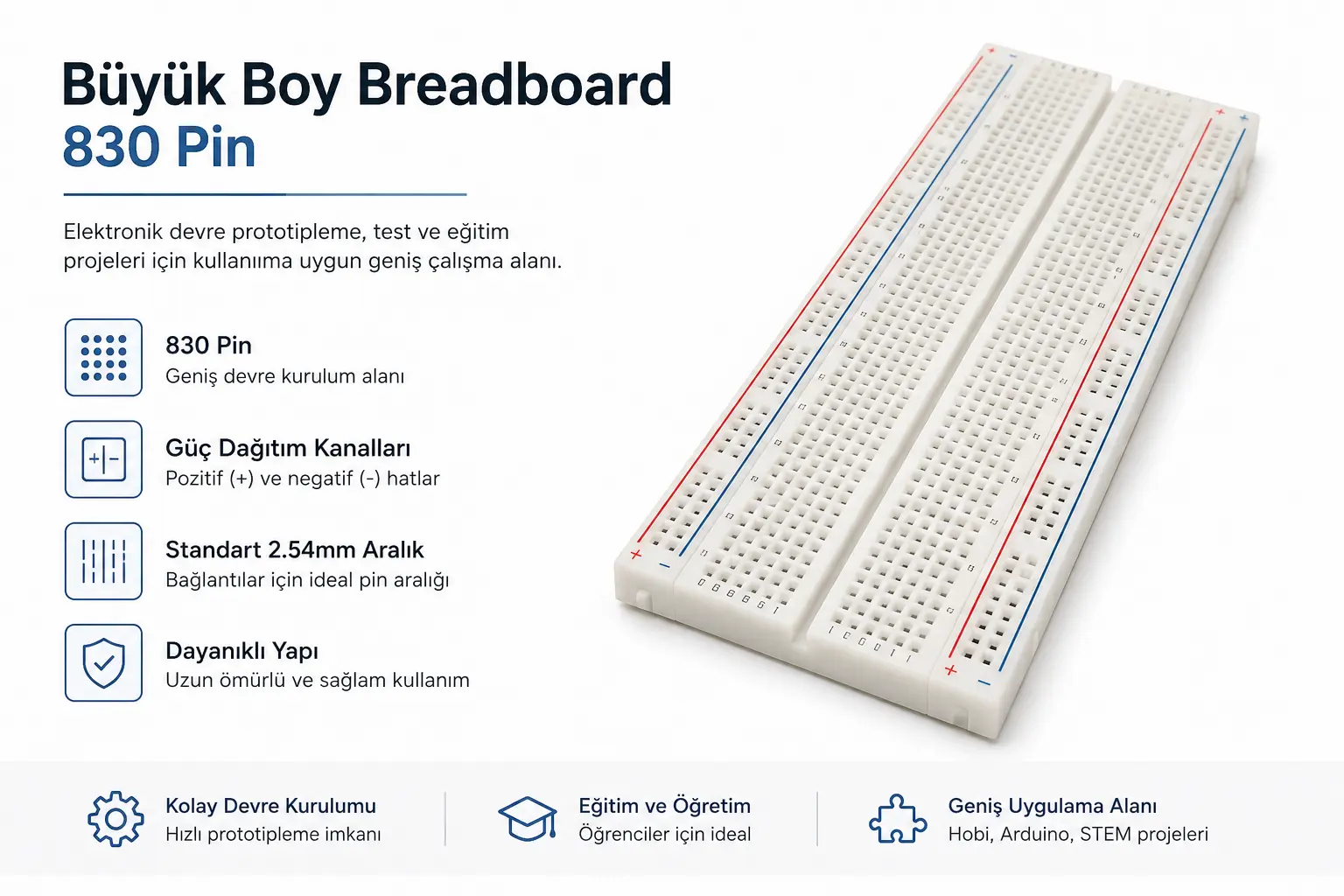

Büyük Boy Breadboard 830 Pin

Neden Breadboard 830 Pin Büyük Boy Tercih Edilmeli?

Elektronik projelerde devreyi doğrudan lehimlemek, deneme ve hata ayıklama sürecini zorlaştırabilir. Breadboard 830 Pin Büyük Boy, devre elemanlarını geçici olarak bağlamaya imkan verdiği için proje geliştirme sürecini daha hızlı, esnek ve güvenli hale getirir.

Özellikle Arduino ve sensör projelerinde bağlantıların sık sık değiştirilmesi gerekebilir. Bu ürün sayesinde direnç, LED, buton, entegre, sensör modülü ve jumper kablo bağlantıları kolayca kurulabilir, test edilebilir ve gerektiğinde hızlıca yeniden düzenlenebilir.

Öne Çıkan Özellikler

• 830 pinli büyük boy yapı: Geniş bağlantı alanı ile daha kapsamlı devre denemeleri yapılabilir.
• Lehim gerektirmeyen kullanım: Komponentleri takıp çıkararak devreleri hızlı şekilde kurmanıza imkan tanır.
• 2.54 mm pin aralığı: Standart jumper kablo, pin header ve DIP kılıflı entegrelerle uyumludur.
• Güç hatları: Yan güç rayları sayesinde besleme ve GND dağıtımı daha düzenli yapılabilir.
• DIP entegre uyumu: Orta kanal yapısı, DIP kılıflı entegrelerin rahat kullanılmasına yardımcı olur.

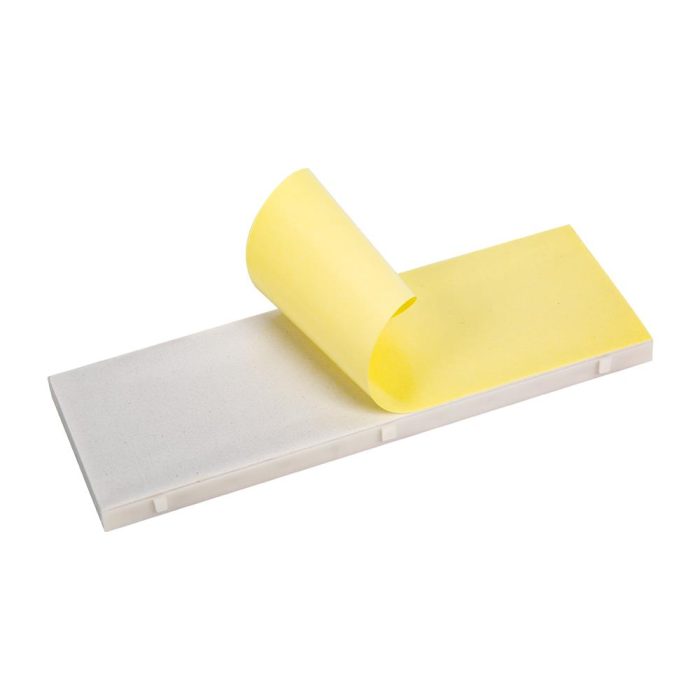

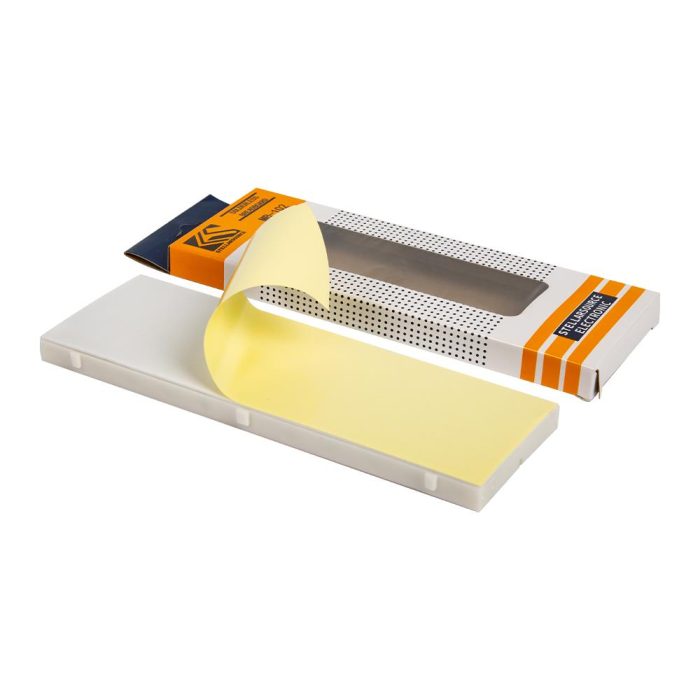

• Yapışkanlı arka yüzey: Devre kartını çalışma alanına veya proje kutusuna sabitlemek için avantaj sağlar.
• Tekrar kullanılabilir yapı: Lehim gerektirmediği için farklı projelerde tekrar tekrar kullanılabilir.
• Eğitim ve prototipleme için ideal: Elektronik öğrenme, devre testi, Arduino uygulamaları ve laboratuvar çalışmaları için uygundur.

Nerelerde Kullanılır?

Breadboard 830 Pin Büyük Boy, elektronik devrelerin hızlı ve lehimsiz şekilde kurulması gereken tüm prototipleme çalışmalarında kullanılabilir. Eğitim setlerinden Arduino projelerine, sensör denemelerinden basit komponent testlerine kadar geniş bir kullanım alanı sunar.

Breadboard Ne İşe Yarar?

Breadboard, elektronik devreleri lehim yapmadan geçici olarak kurmak için kullanılan prototipleme kartıdır. İç yapısında bulunan metal bağlantı hatları sayesinde aynı sıradaki belirli pinler elektriksel olarak birbirine bağlıdır. Bu yapı, komponentleri hızlıca yerleştirmeyi ve devre bağlantılarını pratik şekilde değiştirmeyi mümkün hale getirir.

Bir devre tasarımı kalıcı PCB veya lehimli pertinaks üzerine aktarılmadan önce breadboard üzerinde test edilebilir. Böylece yanlış bağlantılar, komponent uyumsuzlukları ve devre tasarımındaki hatalar erken aşamada tespit edilebilir.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Güç hatlarını doğru kullanın: Kırmızı hat genellikle pozitif besleme, mavi veya siyah hat genellikle GND için kullanılır.
2. Orta kanala dikkat edin: DIP entegreler orta boşluğun iki tarafına gelecek şekilde yerleştirilmelidir.
3. Jumper kablo kalınlığını kontrol edin: Çok kalın kablolar bağlantı yuvalarını zorlayabilir ve temas kalitesini düşürebilir.
4. Yüksek akım uygulamalarından kaçının: Breadboard düşük güçlü test ve prototipleme devreleri için uygundur; yüksek akımlı motor veya güç devreleri için doğrudan kullanılmamalıdır.
5. Bağlantıları düzenli kurun: Güç, GND ve sinyal hatlarını renkli jumper kablolarla ayırmak hata ayıklamayı kolaylaştırır.
6. Lehim yapmayın: Breadboard lehimsiz kullanım için tasarlanmıştır; lehimleme işlemi bağlantı yuvalarına zarar verebilir.
7. Devreyi çalıştırmadan önce kontrol edin: Kısa devre, ters polarite ve yanlış komponent bağlantıları kontrol edilmelidir.

830 Pin Breadboard ile 400 Pin Breadboard Arasındaki Fark Nedir?

400 pin breadboard daha küçük ve basit devreler için yeterli olabilir. Ancak birden fazla modül, sensör, buton, LED veya entegre kullanılacak projelerde alan hızlıca yetersiz kalabilir. 830 pin büyük boy breadboard, daha geniş bağlantı alanı sunduğu için karmaşık devrelerde daha düzenli çalışma imkanı sağlar.

Özellikle Arduino projelerinde hem geliştirme kartı hem de sensör, direnç, LED ve bağlantı kabloları aynı alanda kullanılacağı için büyük boy breadboard daha rahat bir prototipleme deneyimi sunar.

Hangi Ürünlerle Birlikte Kullanılır?

Bu 830 pin breadboard, Arduino geliştirme kartları, jumper kablolar, sensör modülleri, LED, direnç, buton, potansiyometre, entegre ve güç modülleriyle birlikte kullanılabilir. Projenin bağlantı, besleme ve test ihtiyacına göre tamamlayıcı ürün seçimi yapılmalıdır.

Teknik Referans

Breadboard kullanım mantığı, iç bağlantı yapısı ve temel prototipleme yöntemleri hakkında daha detaylı bilgi için
SparkFun Breadboard Kullanım Rehberi kaynağını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

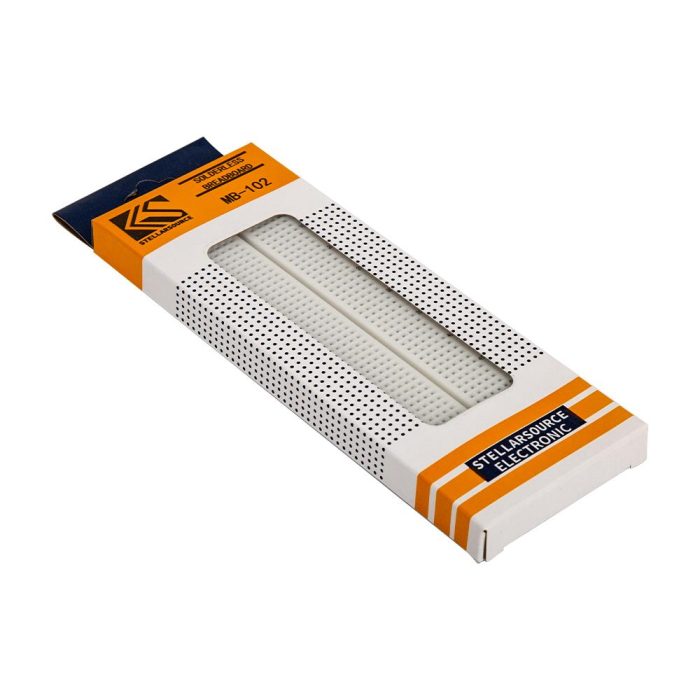

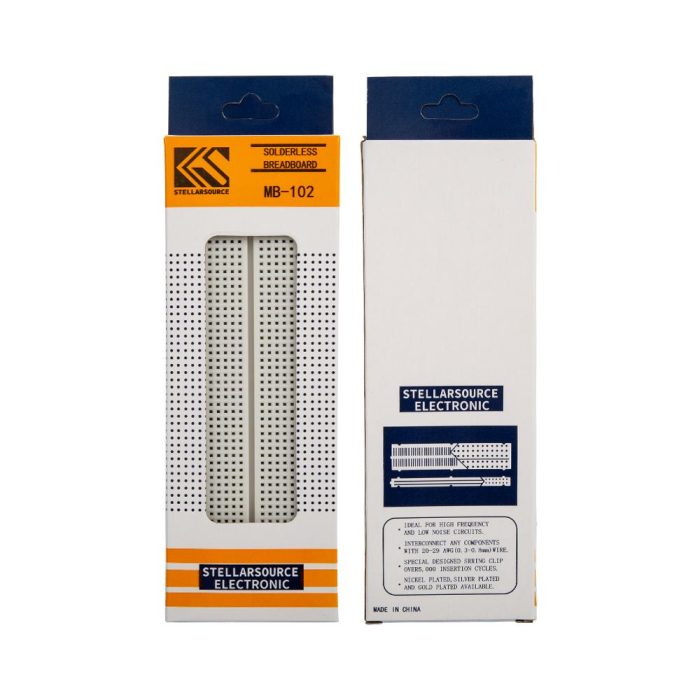

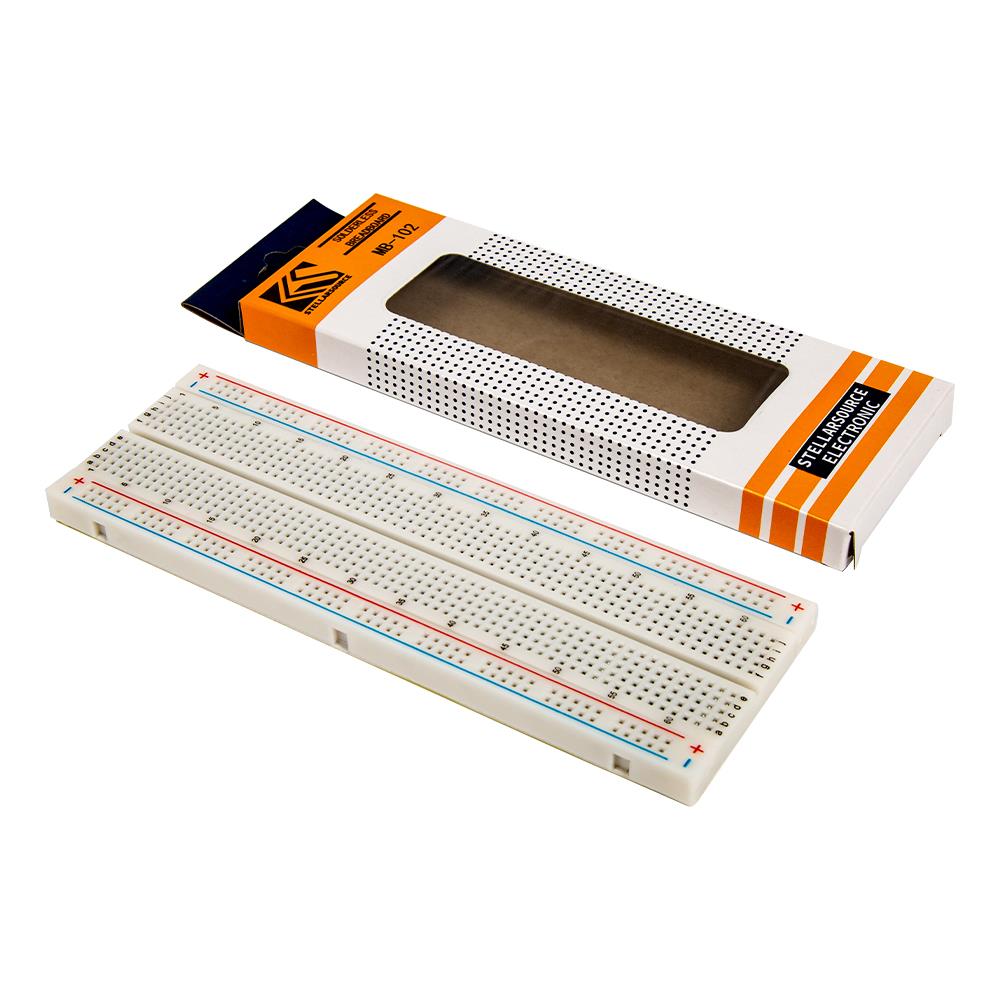

• 1 x Breadboard 830 Pin Büyük Boy

Sık Sorulan Sorular

Breadboard 830 Pin Büyük Boy nedir?

Breadboard 830 Pin Büyük Boy, elektronik devreleri lehim yapmadan kurmak ve test etmek için kullanılan büyük boy prototipleme kartıdır. Arduino, sensör, LED, direnç ve jumper kablo bağlantılarıyla kullanılabilir.

Bu breadboard lehim gerektirir mi?

Hayır. Breadboard lehimsiz kullanım için tasarlanmıştır. Komponentler ve jumper kablolar bağlantı deliklerine takılarak devre kurulabilir.

Breadboard 830 Pin hangi projelerde kullanılır?

Arduino projeleri, sensör denemeleri, LED uygulamaları, buton devreleri, robotik prototipler, elektronik eğitim çalışmaları ve lehim öncesi devre testlerinde kullanılabilir.

Bu breadboard jumper kablolarla uyumlu mu?

Evet. 2.54 mm standart pin aralığı sayesinde erkek jumper kablolar, pin headerlar ve DIP kılıflı komponentlerle uyumlu şekilde kullanılabilir.

Breadboard yüksek akım devrelerinde kullanılabilir mi?

Breadboard düşük güçlü prototipleme devreleri için uygundur. Yüksek akım çeken motor, ısıtıcı veya güçlü LED uygulamalarında doğrudan breadboard üzerinden güç taşınması önerilmez.
