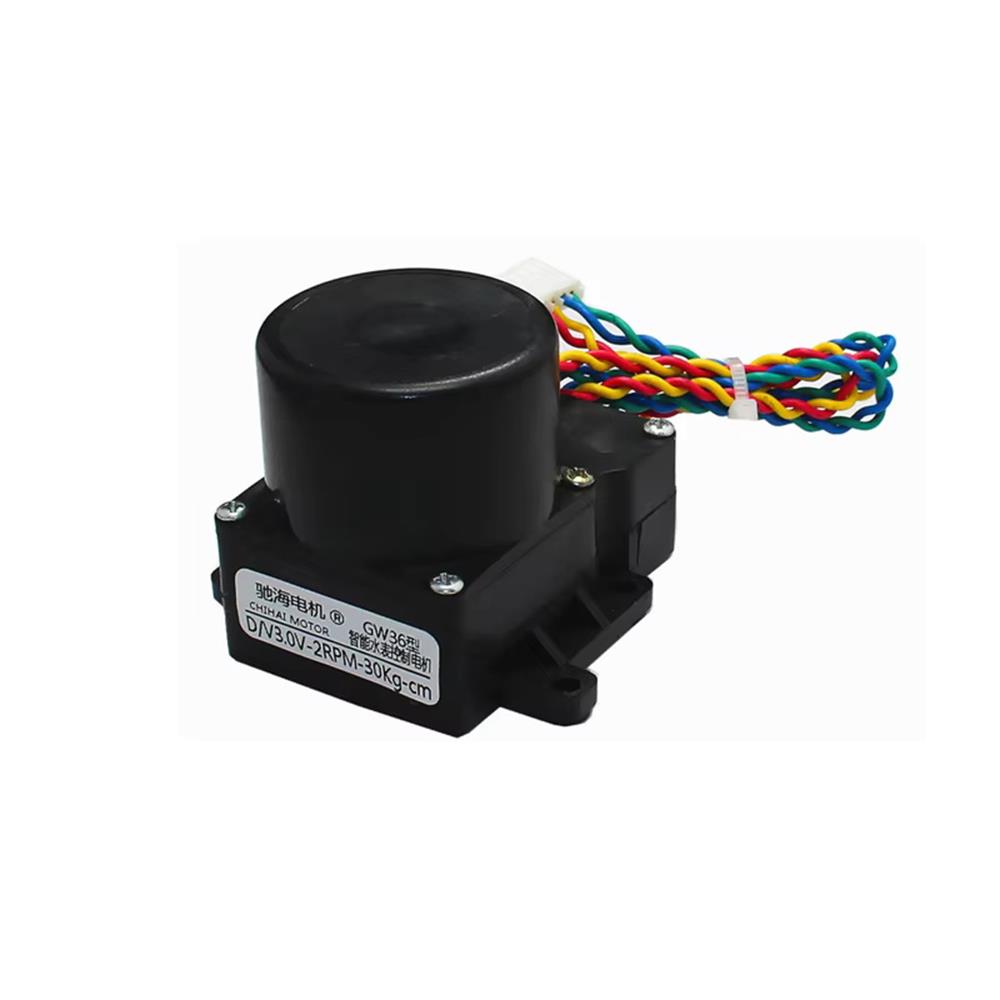

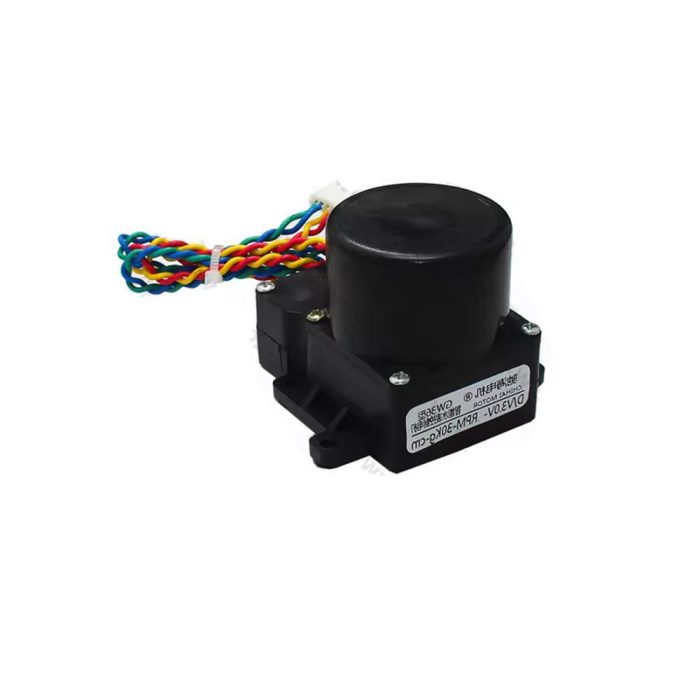

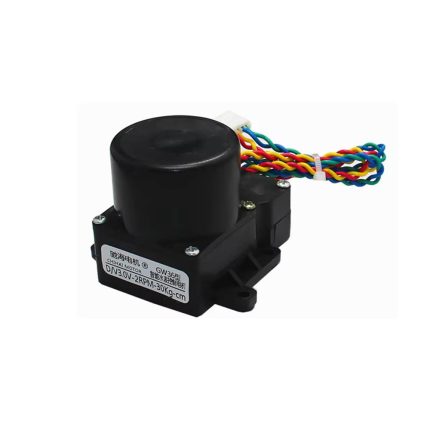

DC 3V 1.3 RPM Su Sayacı Vana Kontrol Motoru | 36G Akıllı Su Kontrol Modülü | 36GW3220

Ürün İsmi: 36 Tipi Akıllı Su Sayacı Su Vana Kontrolü Dişli Motoru (CW, CCW 90 Derece Dönüş)

Ürün Açıklaması:

Bu motor, su vanalarını kontrol etmek için özellikle akıllı su sayacı sistemlerinde kullanılır. Genellikle 8mm, 15mm, 20mm ve 25mm çapındaki su boruları ile uyumlu olup, 90 derece dönüş kabiliyeti ile su vanalarının açılmasını ve kapanmasını sağlar.

Çalışma Prensibi:

• Motor 90 derece döndüğünde, iç mikro anahtar basılarak COM ve NC uçları arasındaki bağlantı kesilir ve motor durur.
• Motoru yeniden başlatmak için doğrudan mikro anahtarı atlayarak güç sağlanmalıdır.
• Motorun dönüş açısını kontrol etmek için harici güç kaynağı ve mikro anahtar bağlantısı kullanılarak 90 derece konumlandırma yapılır.
• Kullanım Alanları:
• Akıllı Su Sayaçları: Su tüketimini kontrol etmek ve su vanalarını otomatik olarak yönetmek için kullanılır.
• Endüstriyel Otomasyon: Vanaların ve kapakların açılma/kapanma kontrolü.
• Ev Otomasyonu: Bahçe sulama sistemleri ve su tasarruf sistemlerinde kullanılabilir.

Kullanım Alanları:

Akıllı Su Sayaçları: Su tüketimini kontrol etmek ve su vanalarını otomatik olarak yönetmek için kullanılır.

Endüstriyel Otomasyon: Vanaların ve kapakların açılma/kapanma kontrolü.

Ev Otomasyonu: Bahçe sulama sistemleri ve su tasarruf sistemlerinde kullanılabilir.

Bu motor, güçlü tork kapasitesi ve hassas dönüş kontrolü ile su vanalarının etkin bir şekilde yönetilmesini sağlar. Özellikle akıllı su sayaçları ve otomatik su kontrol sistemlerinde tercih edilen bir üründür.

Teknik Özellikler:

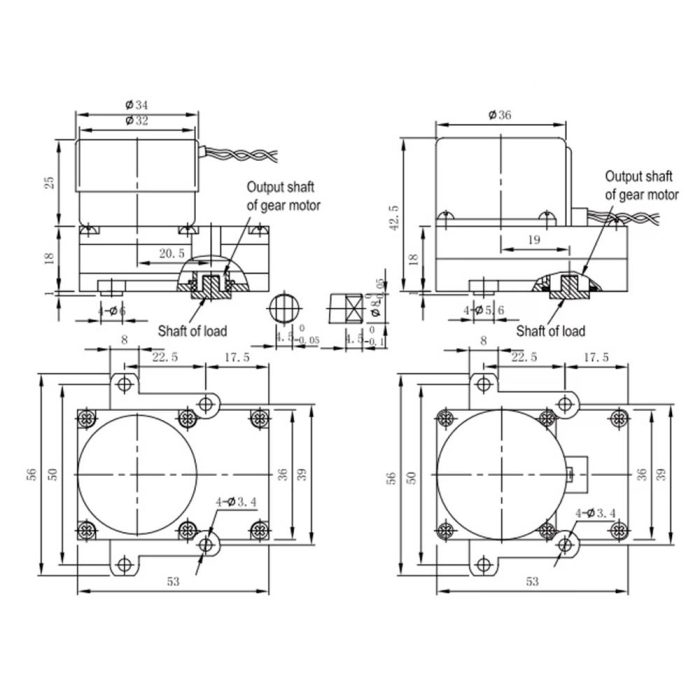

• Dış Çap Boyutu: 56 x 53 x 44 mm

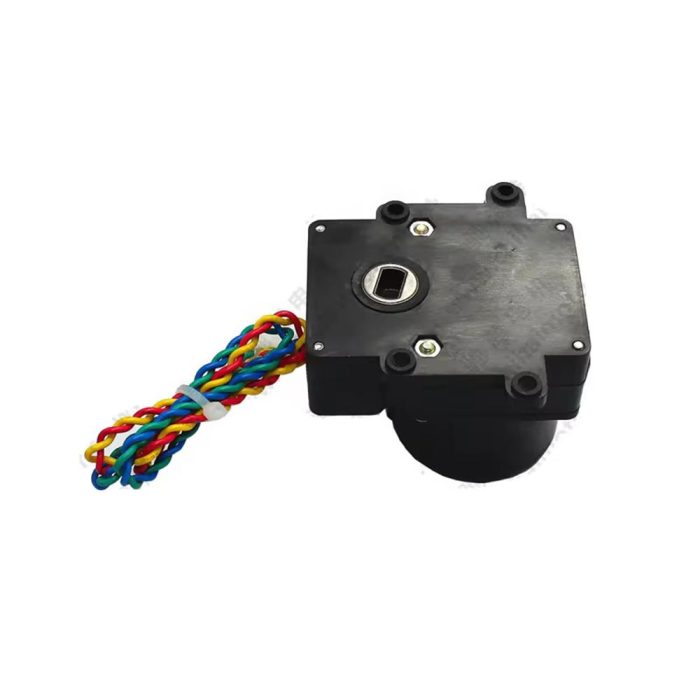

• Eksen Uzunluğu: İçbükey eksen boyutu 4.5 x 8 mm, derinlik 5 mm, oluklu yapı.
• Çalışma Voltajı: 3V DC, dört telli kontrol (CW/CCW).
• Dönüş Açısı: 90 derece, hem saat yönünde (CW) hem de saat yönünün tersine (CCW).
• Su Geçirmez Tasarım:
• Dişli kutusu, üst ve alt kapakta bir sızdırmazlık halkasına sahiptir.
• Çıkış mili üzerinde su sızıntısını önlemek için bir sızdırmazlık halkası bulunur (bu halka harici kullanımda gevşeyebilir, dikkat edilmesi gerekir).
• Dahili Mikro Anahtar:
• 1A 125VAC kapasiteli, motorun dönme açısını kontrol eder.
• Dişli Azaltma Oranı: 1:2000.
• Çıkış Torku: Maksimum 25 kg.cm tork sağlayabilir.
• Standart Parametreler:
• DC Voltaj: 3.0V DC.
• Hız: 1.3 rpm.

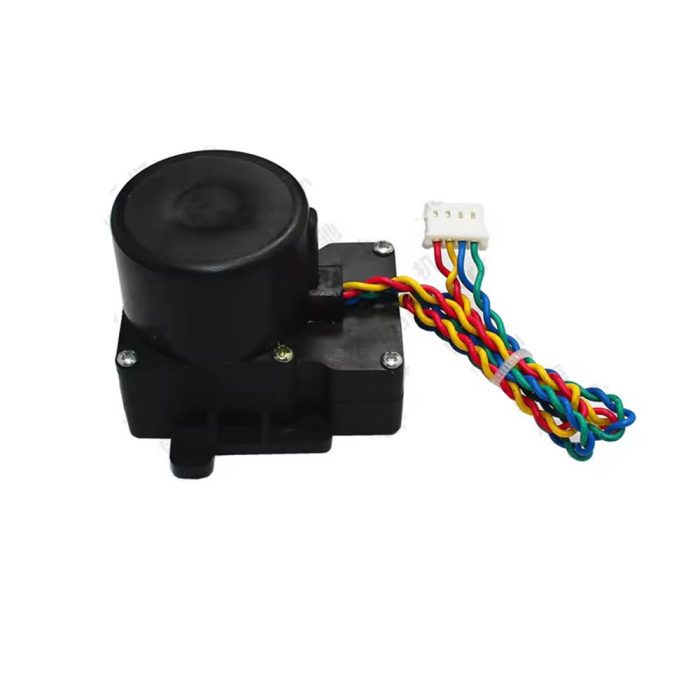

• Kablolama Talimatları:
• Kırmızı Kablo (M1): Motorun güç girişi.
• Sarı Kablo (M2): Motorun güç girişi.
• Mavi Kablo: Mikro anahtar bağlantısı (COM ucu).
• Yeşil Kablo: Mikro anahtar bağlantısı (NC ucu).
• Motor Kontrol Detayları:
• İç Mikro Anahtar: Motorun içine yerleştirilmiş bir mikro anahtar, dönme açısını kontrol eder. Harici kablolama ile motorun dönüş açısı ayarlanabilir.
