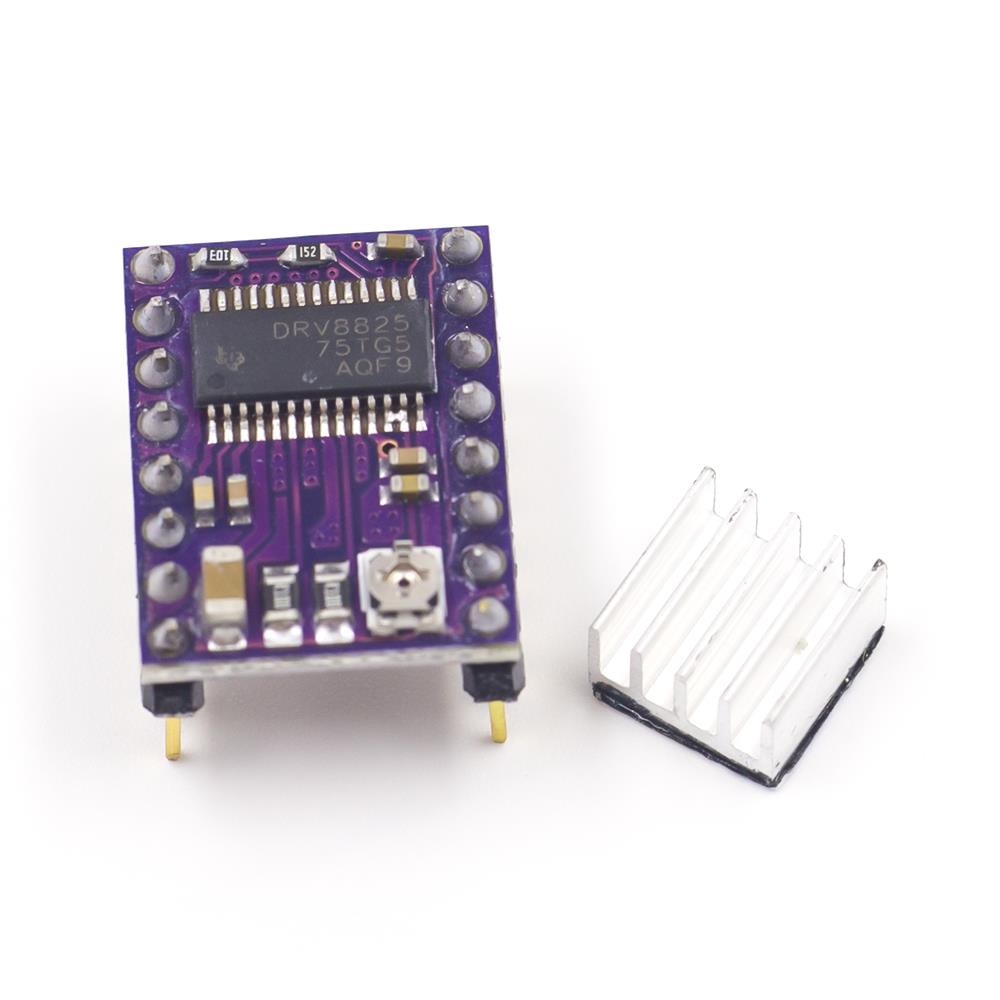

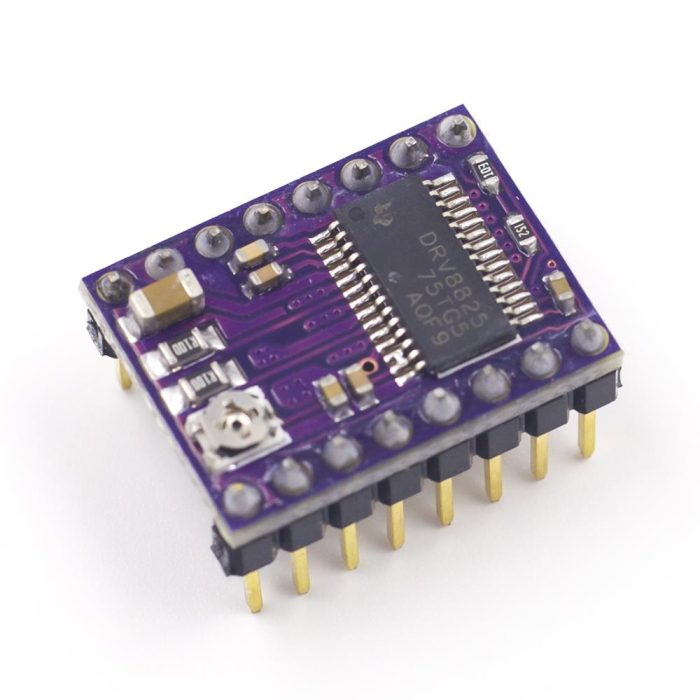

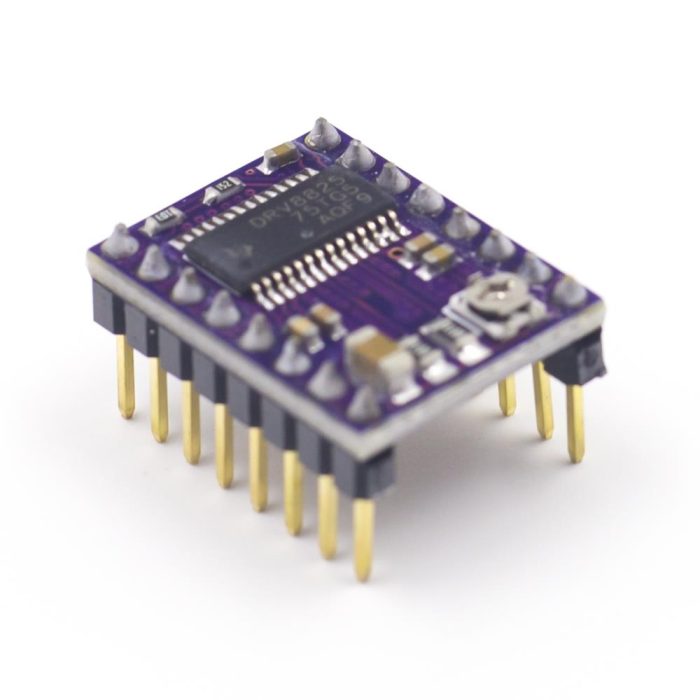

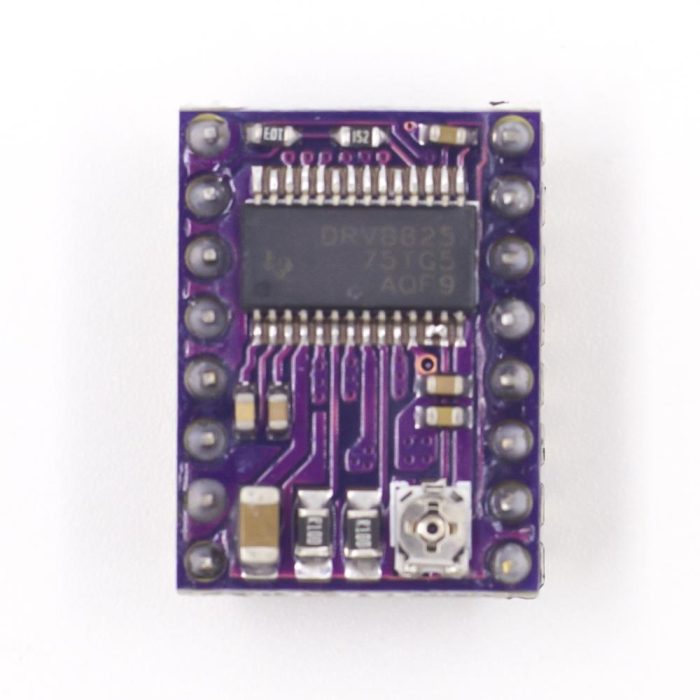

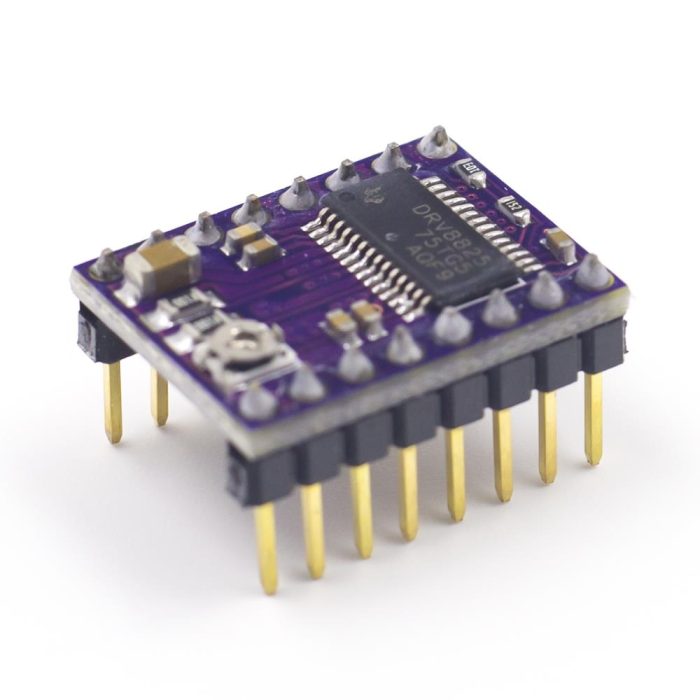

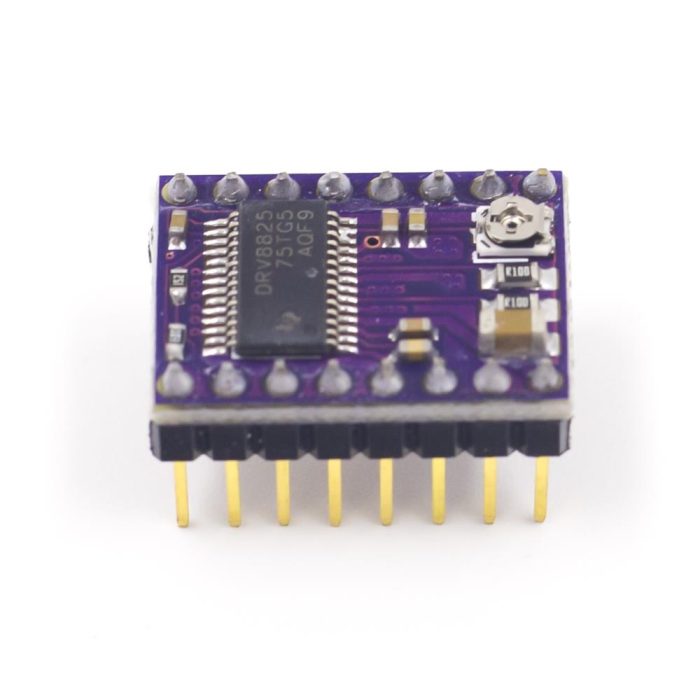

DRV8825 Step Motor Sürücü Devresi (Soğutucu ile Birlikte)

Ürün İsmi: DRV8825 Step Motor Sürücü Devresi (Soğutucu ile Birlikte)

Ürün Açıklaması:

DRV8825 Step Motor Sürücü Entegresi, bipolar motorları 8-45V aralığında ve maksimum 1.6 amper akıma kadar sürmek için kullanılan bir devredir. Devre, motor için maksimum akım kontrolü için bir potansiyometre içerir ve tam Step, yarım Step, çeyrek Step, 1/8 Step, 1/16 Step ve 1/32 Step gibi Step modlarına sahiptir, bunlar kart üzerindeki 3 pin aracılığıyla ayarlanabilir. Ayrıca, aşırı sıcaklık, kısa devre, düşük voltaj ve çapraz akım korumaları da içerir. Besleme regülatörü sayesinde ayrı bir güç kaynağı gerektirmez.

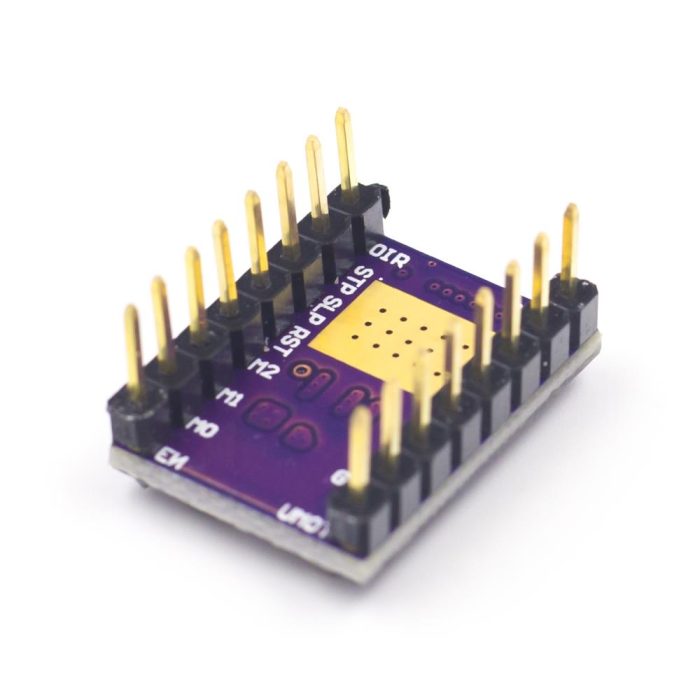

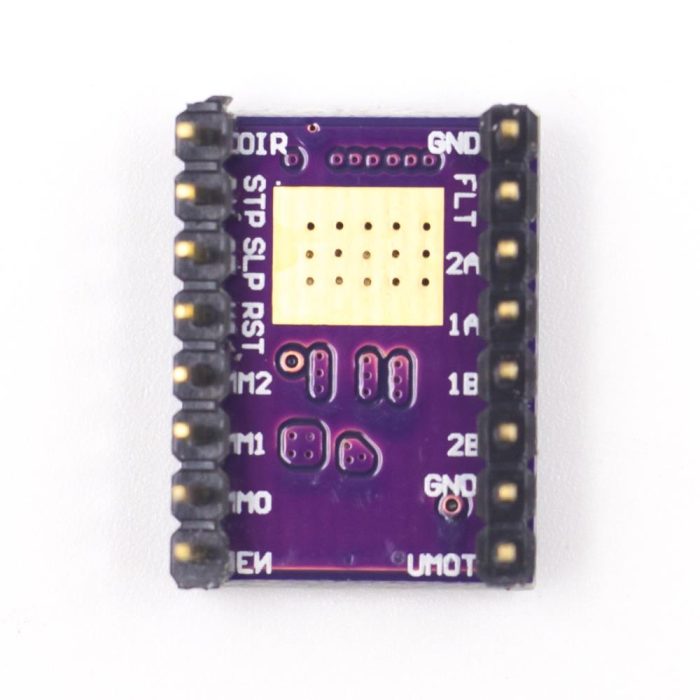

Devrenin kontrolü, 0.1″ (2.54mm) çift taraflı pinler aracılığıyla yapılır ve Yön ve Step pinleri sayesinde Arduino veya mikrodenetleyicinize kolayca uygulanabilir.

Teknik Özellikler:

• Motor Besleme Voltajı: 8.2-45V
• Motor Besleme Akımı (soğutmasız): <1.2A
• Kontrol Voltajı: “0” – 0, “1” – 2.5-5V
• Boyutlar: 20.32mm x 15.24mm
• Pin Aralığı: 2.54mm (0.1″)
• Lojik Besleme: Kart üzerinde
• PCB Tipi: 4 Katman.

Paket İçeriği:

• 1 Adet DRV8825 Step Motor Sürücü
• 1 Adet Soğutucu

Önemli Notlar:

1. Motor beslemesi 12V bile olsa, motor bobini 35V üzeri voltaj üretebilir, bu nedenle motor beslemesi üzerine 47-100uF/35V kondansatör bağlanması tavsiye edilir.
2. Motor çalışırken bağlantıların sökülmesi veya takılması sürücüyü yakabilir. Bağlantıları besleme kapalıyken yapınız.
3. DRV8825 entegresi 1A üzerinde çok ısınabilir, bu nedenle her zaman küçük bir soğutucu bağlanması tavsiye edilir.
