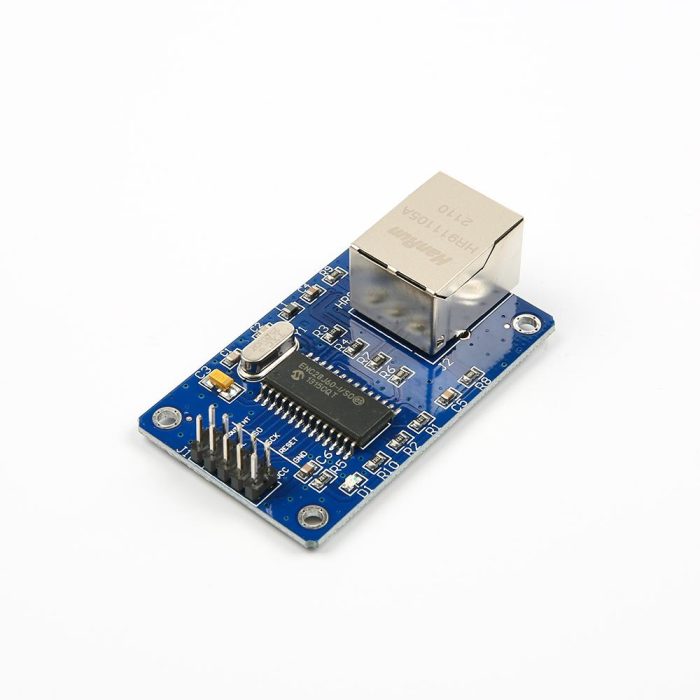

ENC28J60 Ethernet LAN Modülü

Neden ENC28J60 Ethernet LAN Modülü Tercih Edilmeli?

ENC28J60 Ethernet LAN modülü, Wi-Fi yerine kablolu ağ bağlantısı gerektiren elektronik projelerde pratik ve ekonomik bir çözüm sunar. Kablolu Ethernet bağlantısı, özellikle sabit cihazlarda daha kararlı bağlantı, düşük gecikme ve kablosuz sinyal sorunlarından etkilenmeme avantajı sağlar. Arduino veya benzeri mikrodenetleyici kartlarla yerel ağ üzerinden veri göndermek, basit web arayüzleri oluşturmak veya sensör verilerini ağ üzerinden izlemek isteyen kullanıcılar için kullanışlıdır.

Modül, SPI arayüzü ile çalıştığı için mikrodenetleyici üzerinde az sayıda pin kullanarak Ethernet bağlantısı eklenebilir. Ancak bu ürün, W5100/W5500 tabanlı Arduino Ethernet Shield modellerinden farklıdır. Standart Arduino Ethernet kütüphanesi yerine ENC28J60 destekli EtherCard, UIPEthernet veya EthernetENC gibi uygun yazılım kütüphaneleri tercih edilmelidir. Ayrıca modül 10BASE-T Ethernet yapısındadır; 100 Mbps veya Gigabit Ethernet performansı beklenmemelidir.

Öne Çıkan Özellikler

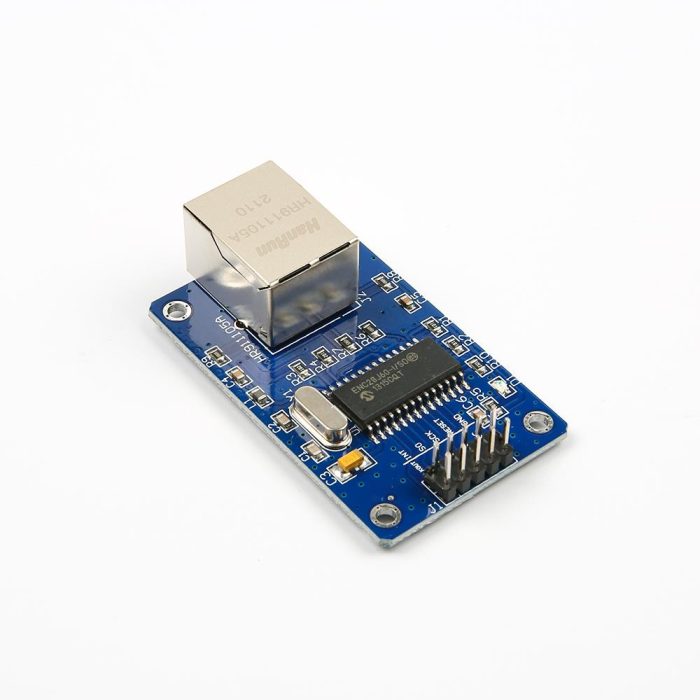

• Microchip ENC28J60 tabanlı yapı: SPI arayüzlü bağımsız Ethernet kontrol entegresi kullanır.
• Kablolu ağ bağlantısı: Arduino ve mikrodenetleyici projelerine RJ45 Ethernet bağlantısı ekler.

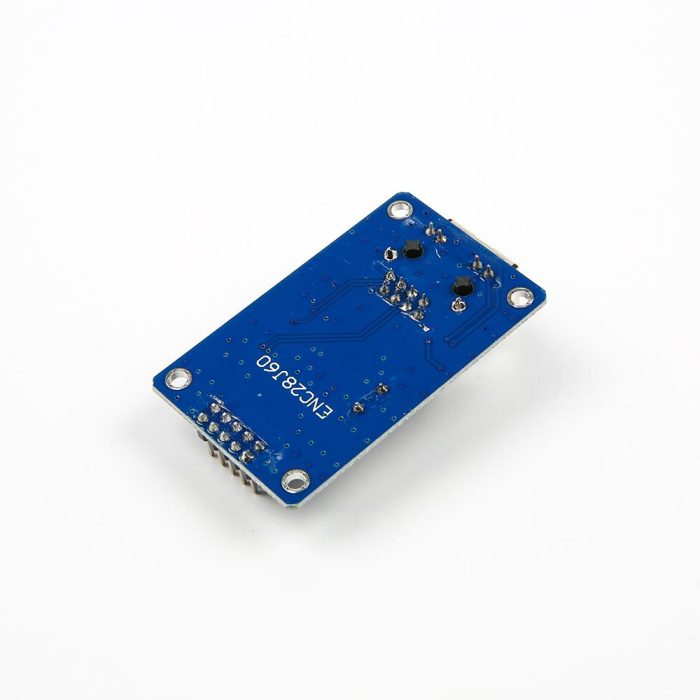

• SPI haberleşme: SCK, SO, SI ve CS pinleri ile mikrodenetleyiciye bağlanır.

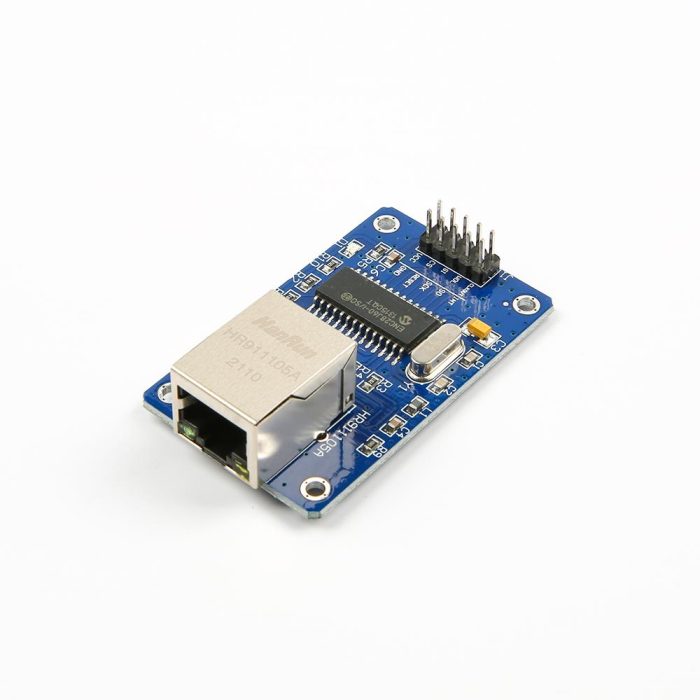

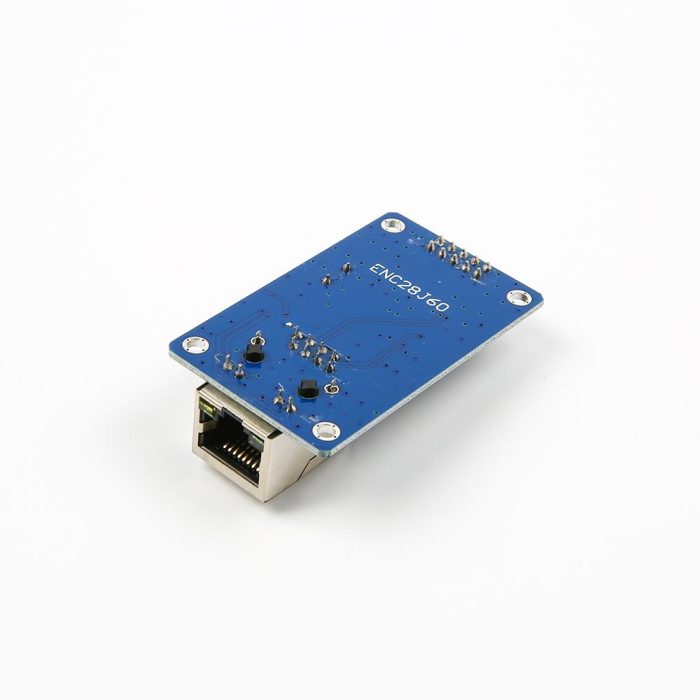

• HanRun HR911105A Ethernet portu: Standart Ethernet kablosu bağlantısı için RJ45 soket yapısına sahiptir.
• 3.3V besleme: Modül 3.3V çalışma gerilimi ile kullanılmalıdır.
• 10BASE-T Ethernet desteği: ENC28J60 entegresi 10 Mbps Ethernet bağlantısı için tasarlanmıştır.
• MAC ve PHY entegre yapı: Ethernet haberleşmesi için gerekli MAC ve 10BASE-T PHY yapısını entegre olarak sunar.
• 8 KB tampon bellek: ENC28J60 entegresi üzerinde Ethernet paket işlemleri için 8 KB buffer RAM bulunur.
• Arduino projelerine uygun: Basit web server, veri gönderme, sensör izleme ve ağ kontrollü uygulamalarda kullanılabilir.
• Kompakt kart yapısı: Yaklaşık 50-56 mm x 33-34 mm ölçü aralığındaki kompakt modül yapısıyla prototipleme projelerine uygundur.

Kullanım Alanları

ENC28J60 Ethernet modülü, kablolu network bağlantısı gerektiren hobi, eğitim, otomasyon ve gömülü sistem projelerinde kullanılabilir. Wi-Fi sinyalinin zayıf olduğu veya kablolu bağlantının daha kararlı tercih edildiği uygulamalarda pratik bir ağ arayüzü sağlar.

ENC28J60 Ethernet LAN Modülü Ne İşe Yarar?

ENC28J60 Ethernet LAN Modülü, mikrodenetleyici sistemlerine kablolu Ethernet bağlantısı eklemek için kullanılır. Modül üzerindeki ENC28J60 entegresi, Ethernet haberleşmesi için gerekli MAC ve PHY katmanını sağlar. Mikrodenetleyici ise SPI arayüzü üzerinden bu entegreyle haberleşir ve uygun yazılım kütüphanesiyle TCP/IP, UDP, HTTP gibi ağ işlemlerini gerçekleştirebilir.

Bu modül sayesinde Arduino tabanlı bir sistem yerel ağ üzerinde IP adresi alabilir, basit web sunucusu olarak çalışabilir, sensör verilerini ağ üzerinden gönderebilir veya röle gibi çıkışları web arayüzü üzerinden kontrol edebilir. Kullanım senaryosu yazılım kütüphanesi, mikrodenetleyici hafızası, ağ protokolü ve proje gereksinimlerine göre belirlenmelidir.

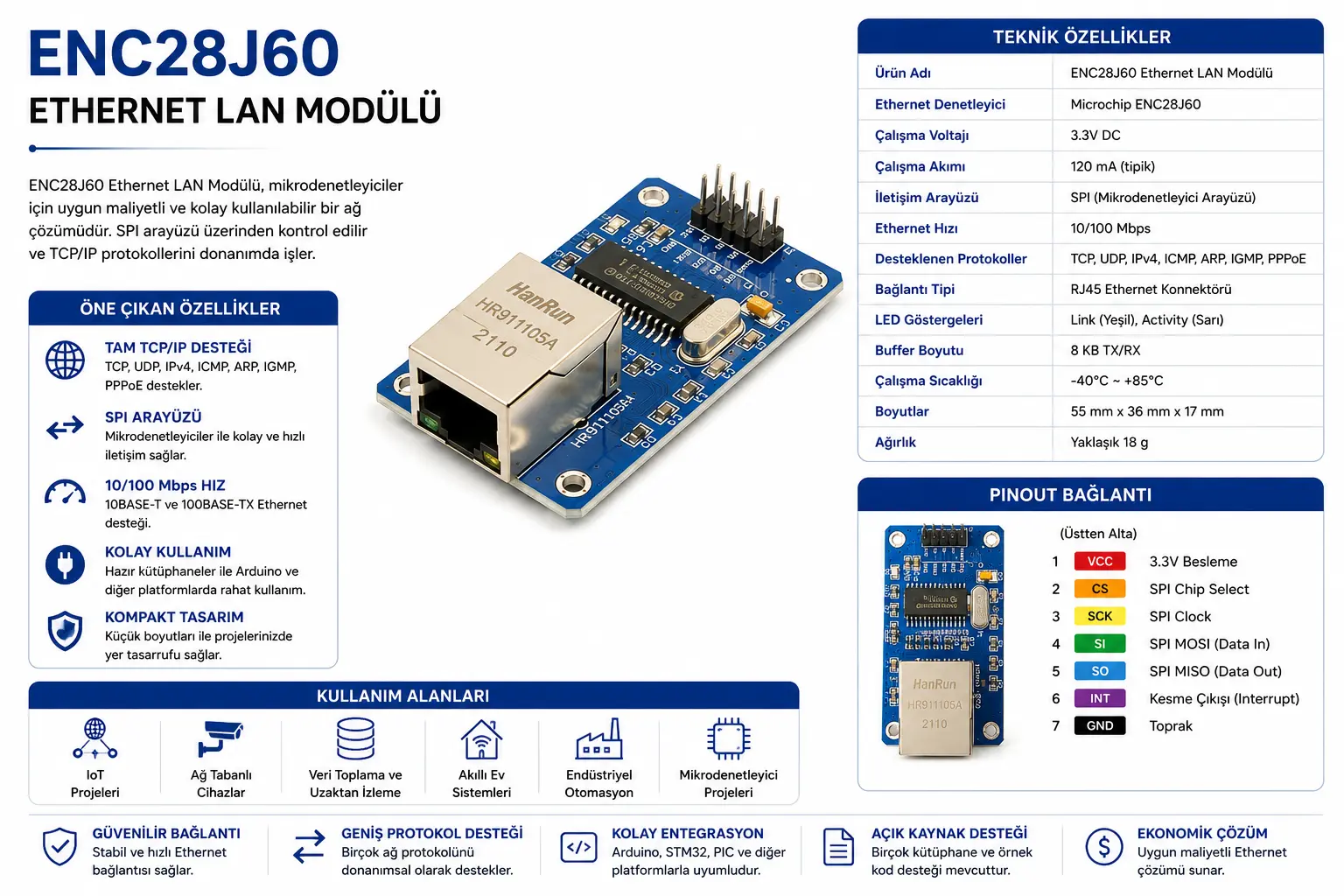

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. 3.3V besleme kullanın: Modül VCC pini 3.3V ile beslenmelidir. 5V doğrudan VCC bağlantısı modüle zarar verebilir.
2. SPI pinlerini doğru bağlayın: Arduino Uno için SCK pin 13, SO pin 12, SI pin 11 ve CS pin 10 bağlantısı yaygın örnek bağlantı yapısıdır.
3. GND ortaklığı kurun: Ethernet modülü ile mikrodenetleyici kartı arasında ortak GND bağlantısı bulunmalıdır.
4. CS pinini yazılımda doğru seçin: Kullanılan kütüphanede chip select pini ether.begin veya ilgili başlatma fonksiyonunda doğru tanımlanmalıdır.
5. 5V lojik seviyesini kontrol edin: 5V Arduino kartlarla kullanılırken modülün SPI giriş toleransı ve seviye dönüştürücü ihtiyacı değerlendirilmelidir.
6. ENC28J60 uyumlu kütüphane kullanın: Bu modül W5100/W5500 değildir. Kullanılan yazılım kütüphanesinin ENC28J60 desteklediğinden emin olunmalıdır.
7. 10 Mbps Ethernet sınırını dikkate alın: Modül 10BASE-T yapısındadır; yüksek hızlı veri aktarımı gereken projeler için uygun değildir.
8. PoE beklemeyin: Bu modül Ethernet kablosu üzerinden güç alma özelliği sunmaz. Harici 3.3V besleme gerekir.
9. Ağ ayarlarını doğru yapılandırın: IP adresi, MAC adresi, subnet, gateway ve port ayarları kullanılan kütüphaneye göre doğru tanımlanmalıdır.

ENC28J60 Nedir?

ENC28J60, Microchip tarafından geliştirilen SPI arayüzlü bağımsız Ethernet kontrol entegresidir. Entegre içinde MAC, 10BASE-T PHY ve Ethernet paket işlemleri için tampon bellek bulunur. Bu yapı, SPI arayüzü olan mikrodenetleyicilere kablolu Ethernet bağlantısı eklemek için kullanılır.

ENC28J60, özellikle düşük maliyetli ve kompakt network projelerinde tercih edilir. Mikrodenetleyicinin TCP/IP yığını yazılım tarafında çalıştığı için bellek ve işlemci kapasitesi önemlidir. Basit web server, UDP veri gönderimi veya sensör izleme gibi uygulamalarda yeterli olabilir; ancak yüksek bant genişliği veya yoğun network trafiği gerektiren projelerde daha güçlü Ethernet çözümleri tercih edilmelidir.

SPI Arayüzü Ne Anlama Gelir?

SPI, mikrodenetleyici ile çevre birimleri arasında hızlı seri haberleşme sağlamak için kullanılan bir arayüzdür. ENC28J60 modülünde Ethernet kontrol entegresi, mikrodenetleyici ile SPI üzerinden haberleşir. Bu bağlantıda SCK, SO, SI ve CS pinleri kullanılır.

Arduino Uno örnek bağlantısında SCK pin 13, SO pin 12, SI pin 11 ve CS pin 10 olarak kullanılır. Farklı geliştirme kartlarında SPI pinleri değişebilir. Bu nedenle bağlantı yapılmadan önce kullanılan kartın SPI pin yapısı ve yazılım kütüphanesindeki CS pin tanımı kontrol edilmelidir.

ENC28J60 ile W5100 / W5500 Arasındaki Fark Nedir?

ENC28J60, SPI arayüzlü 10BASE-T Ethernet kontrol entegresidir ve TCP/IP yığını çoğunlukla mikrodenetleyici yazılımı tarafında çalıştırılır. Bu nedenle kütüphane seçimi ve mikrodenetleyici bellek kapasitesi proje performansını doğrudan etkiler.

W5100 ve W5500 tabanlı Ethernet modüllerinde ise TCP/IP işlemlerinin bir kısmı donanım tarafında desteklenir. Bu modüller bazı projelerde yazılım yükünü azaltabilir. ENC28J60 daha ekonomik ve kompakt bir çözüm sunarken, yoğun ağ trafiği, daha kararlı bağlantı ve daha kolay kütüphane uyumu gereken projelerde W5500 gibi alternatifler değerlendirilebilir.

ENC28J60 Ethernet LAN Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu ENC28J60 Ethernet LAN Modülü, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, ESP8266, STM32, Raspberry Pi Pico, sensör modülleri, röle kartları, OLED/LCD ekranlar, veri kayıt sistemleri, yerel ağ yönlendiricileri ve Ethernet kabloları ile birlikte kullanılabilir. Bağlantı öncesinde besleme gerilimi, SPI pinleri, lojik seviye uyumluluğu, kütüphane desteği ve ağ parametreleri kontrol edilmelidir.

Teknik Referans

ENC28J60, Microchip tarafından geliştirilen SPI arayüzlü 10BASE-T Ethernet kontrol entegresidir. Resmi ürün bilgilerinde entegre MAC + PHY yapısı, 8 KB buffer RAM, 10BASE-T Ethernet desteği ve SPI seri arayüzü belirtilir. Detaylı teknik bilgi için
Microchip ENC28J60 resmi ürün sayfasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x ENC28J60 Ethernet LAN Modülü

Sık Sorulan Sorular

ENC28J60 Ethernet LAN Modülü nedir?

ENC28J60 Ethernet LAN Modülü, SPI arayüzü üzerinden Arduino ve mikrodenetleyici projelerine kablolu Ethernet bağlantısı kazandıran network modülüdür.

Kaç volt ile çalışır?

Modül 3.3V DC besleme gerilimi ile çalışır. VCC pinine doğrudan 5V verilmemelidir.

Arduino Uno ile kullanılabilir mi?

Evet. Arduino Uno ile kullanılabilir. Yaygın bağlantı yapısında SCK pin 13, SO pin 12, SI pin 11 ve CS pin 10 olarak kullanılır.

Hangi arayüzü kullanır?

ENC28J60 Ethernet LAN Modülü mikrodenetleyici ile SPI arayüzü üzerinden haberleşir.

Standart Arduino Ethernet kütüphanesiyle çalışır mı?

W5100/W5500 tabanlı Ethernet Shield kütüphaneleriyle doğrudan aynı şekilde değerlendirilmemelidir. ENC28J60 destekli EtherCard, UIPEthernet veya EthernetENC gibi uyumlu kütüphaneler kullanılmalıdır.

100 Mbps Ethernet destekler mi?

Hayır. ENC28J60 entegresi 10BASE-T Ethernet yapısındadır. 100 Mbps veya Gigabit Ethernet performansı beklenmemelidir.

PoE desteği var mı?

Hayır. Bu modül Ethernet kablosu üzerinden güç alma özelliği sunmaz. Harici 3.3V besleme gerekir.

ESP32 ile kullanılabilir mi?

Evet. SPI pinleri doğru tanımlandığında ve uygun ENC28J60 kütüphanesi kullanıldığında ESP32 gibi kartlarla kullanılabilir. Besleme ve lojik seviye uyumluluğu kontrol edilmelidir.

Ne tür projelerde kullanılır?

Basit web server, sensör verisi gönderme, yerel ağ üzerinden röle kontrolü, IoT veri izleme ve Ethernet tabanlı gömülü sistem projelerinde kullanılabilir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet ENC28J60 Ethernet LAN Modülü bulunur.
