ESP-32S Modülü için Bağlayıcı Kart

Neden ESP-32S Bağlayıcı Kart Tercih Edilmeli?

ESP-32S bağlayıcı kart, çıplak ESP32 modüllerle çalışırken ortaya çıkan lehimleme ve pin erişimi problemini azaltır. ESP-32S / ESP-32F gibi modüller doğrudan breadboard’a takılabilecek pin yapısına sahip değildir. Bu kart, modül pinlerini daha kullanılabilir bir forma taşıyarak harici devre bağlantılarını, test işlemlerini ve prototipleme sürecini daha düzenli hale getirir.

Kart üzerindeki Reset ve firmware butonları, ESP32 modülün yeniden başlatılması ve programlama moduna alınması gibi işlemlerde avantaj sağlar. Özellikle USB-UART dönüştürücü ile manuel programlama yapan kullanıcılar için EN / reset ve boot kontrolü kritik öneme sahiptir. Bununla birlikte bu ürün, tam özellikli ESP32 geliştirme kartı gibi değerlendirilmemelidir. Harici 3.3V besleme, USB-TTL bağlantısı, doğru TX/RX hattı ve EN pull-up bağlantısı kullanıcı tarafından planlanmalıdır.

Öne Çıkan Özellikler

• ESP32 modül breakout kartı: ESP-32S ve ESP-32F sınıfı modülleri prototipleme bağlantılarına uygun hale getirir.
• ESP32 için tasarlanmış yapı: TLS ürün bilgisinde kartın ESP32 için tasarlandığı belirtilmiştir.

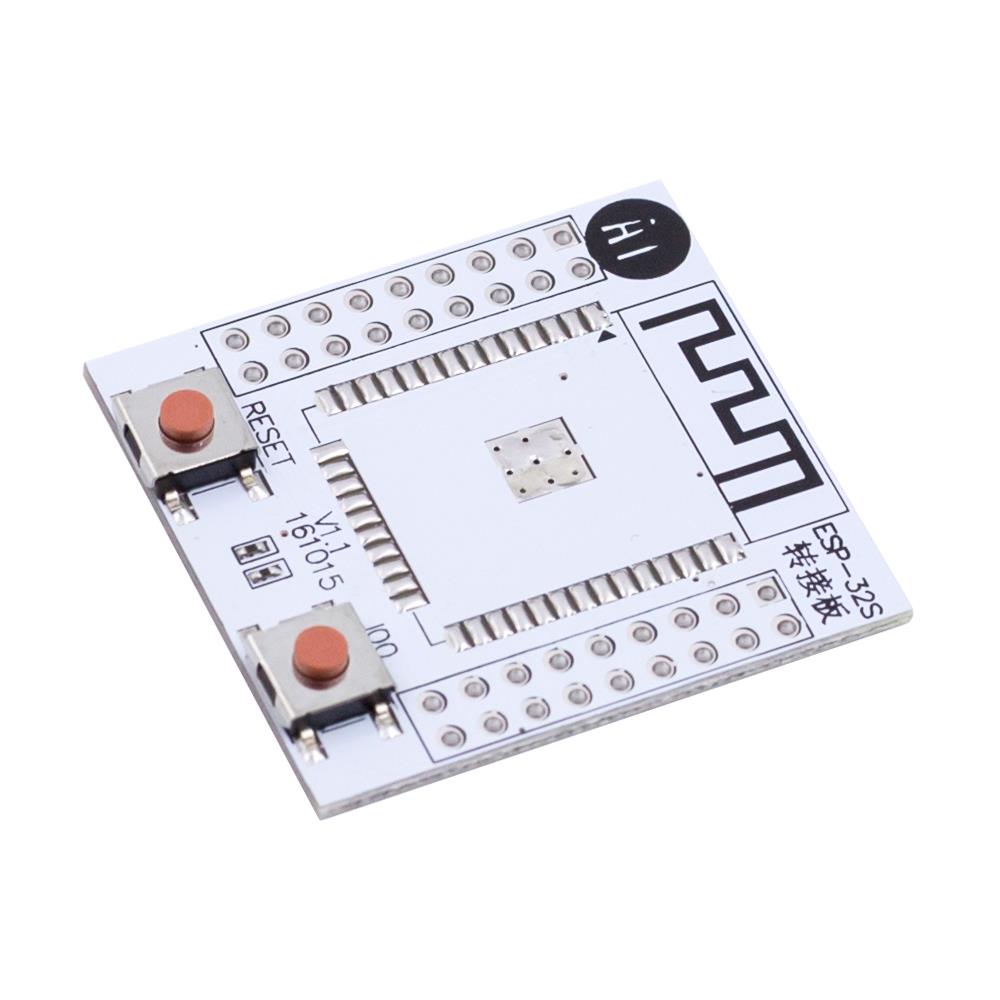

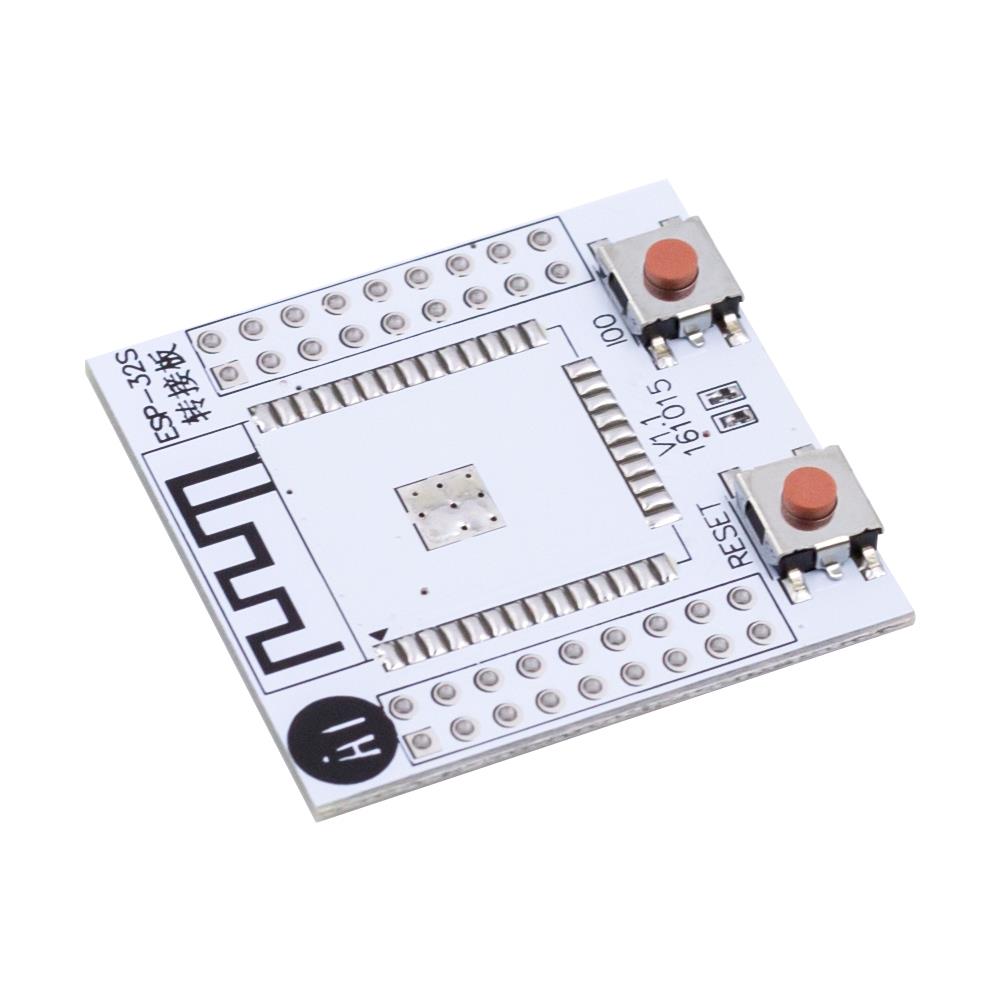

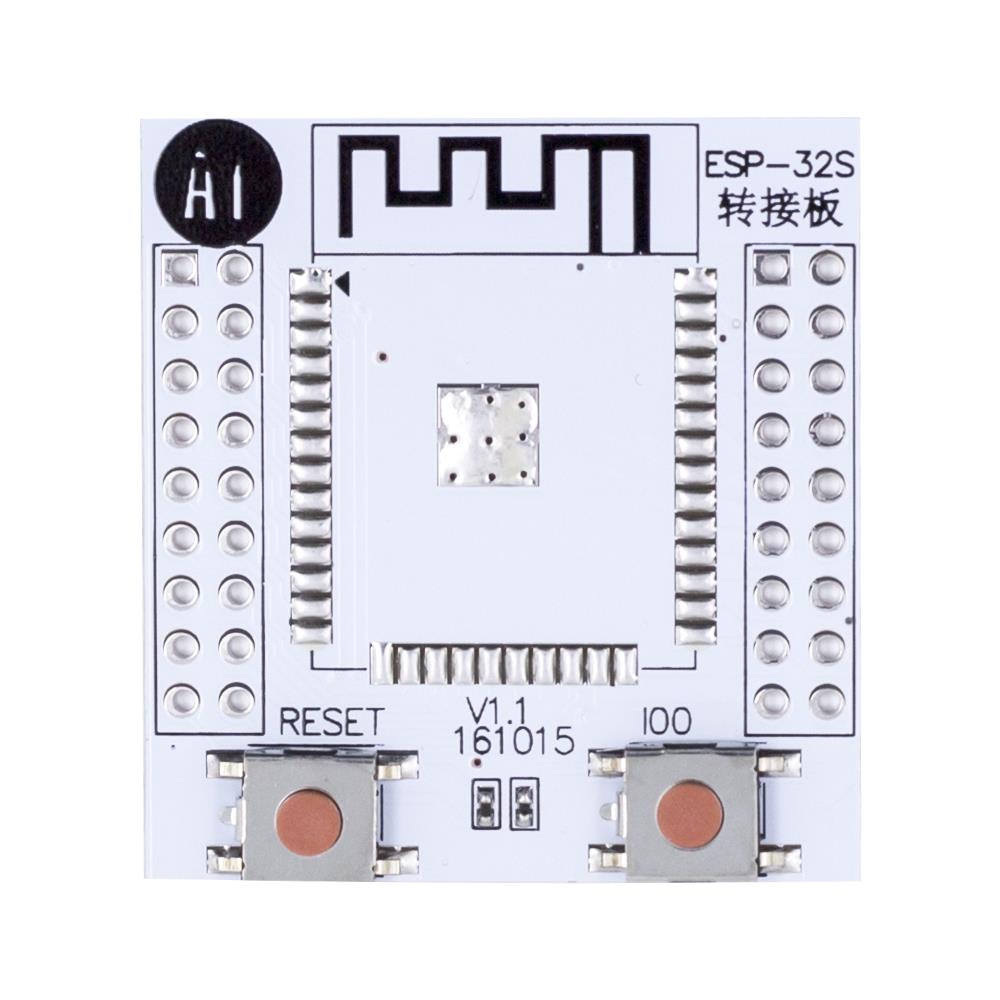

• Reset butonu: Modülü yeniden başlatmak ve geliştirme sürecini kolaylaştırmak için kullanılabilir.
• Firmware / boot butonu: Programlama moduna geçiş ve firmware yükleme işlemlerinde yardımcı olur.
• Lehimlenmemiş pin konnektörleri: Erkek çift sıra pin header pakete dahil olup uygulamaya göre lehimlenebilir.
• Breadboard ve Dupont kablo uyumu: Prototip devrelerde kablo bağlantısını daha düzenli hale getirir.
• Minimum sistem kurulumuna yardımcı: ESP32 modülün temel güç, UART ve kontrol bağlantılarını kullanıma uygun hale getirir.
• Geliştirme ve hata ayıklama kolaylığı: Modül pinlerine erişim sağladığı için ölçüm, test ve bağlantı takibi kolaylaşır.
• ESP32 modül dahil değildir: TLS ürün bilgisinde Wi-Fi kartı / ESP32 modülünün pakete dahil olmadığı açıkça belirtilmiştir.
• Harici programlayıcı gerektirir: USB-UART dönüştürücü veya uygun programlama bağlantısı olmadan tek başına kod yükleme yapmaz.

Kullanım Alanları

ESP32 breakout adaptör kartı, ESP-32S / ESP-32F modülleriyle çalışan IoT, Wi-Fi, Bluetooth, sensör okuma ve gömülü sistem prototiplerinde kullanılır. Özellikle çıplak ESP32 modül ile özel devre geliştirmek isteyen kullanıcılar için pratik bir taşıyıcı kart görevi görür.

ESP-32S Modülü için Bağlayıcı Kart Ne İşe Yarar?

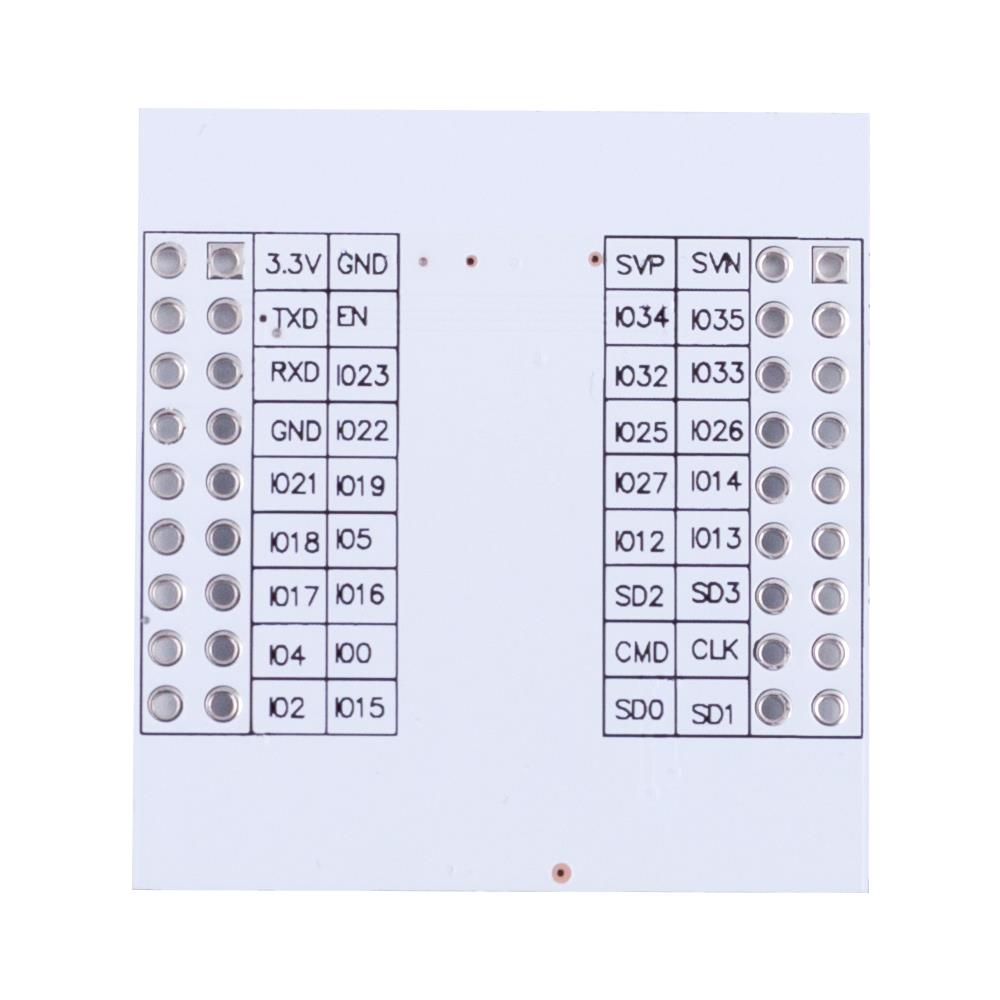

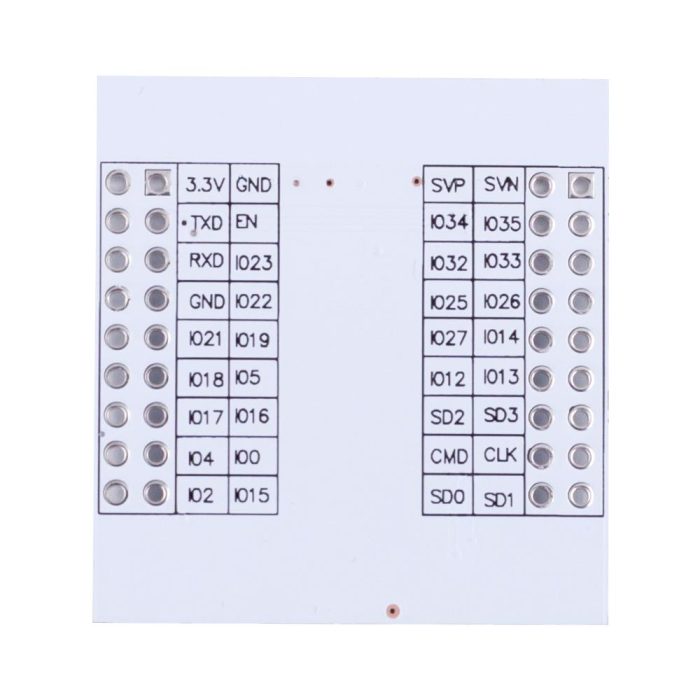

ESP-32S Modülü için Bağlayıcı Kart, ESP32 modülün SMD pinlerini daha kolay erişilebilir hale getirir. Modül doğrudan bu adaptör kartına lehimlenir ve kart üzerindeki pin çıkışları sayesinde güç, UART, GPIO, reset ve boot bağlantıları daha pratik şekilde kullanılabilir.

Bu kart sayesinde ESP32 modül, özel PCB tasarımına geçmeden önce prototip ortamında denenebilir. Kullanıcı, USB-TTL dönüştürücü ile TX/RX hattı üzerinden programlama yapabilir, EN ve boot bağlantılarını kontrol edebilir, GPIO pinlerine sensör veya çevre birimleri bağlayabilir. Kart sinyal dönüştürme, regülasyon veya otomatik programlama devresi sağladığı varsayımıyla kullanılmamalıdır; temel görevi bağlantı kolaylığı sunmaktır.

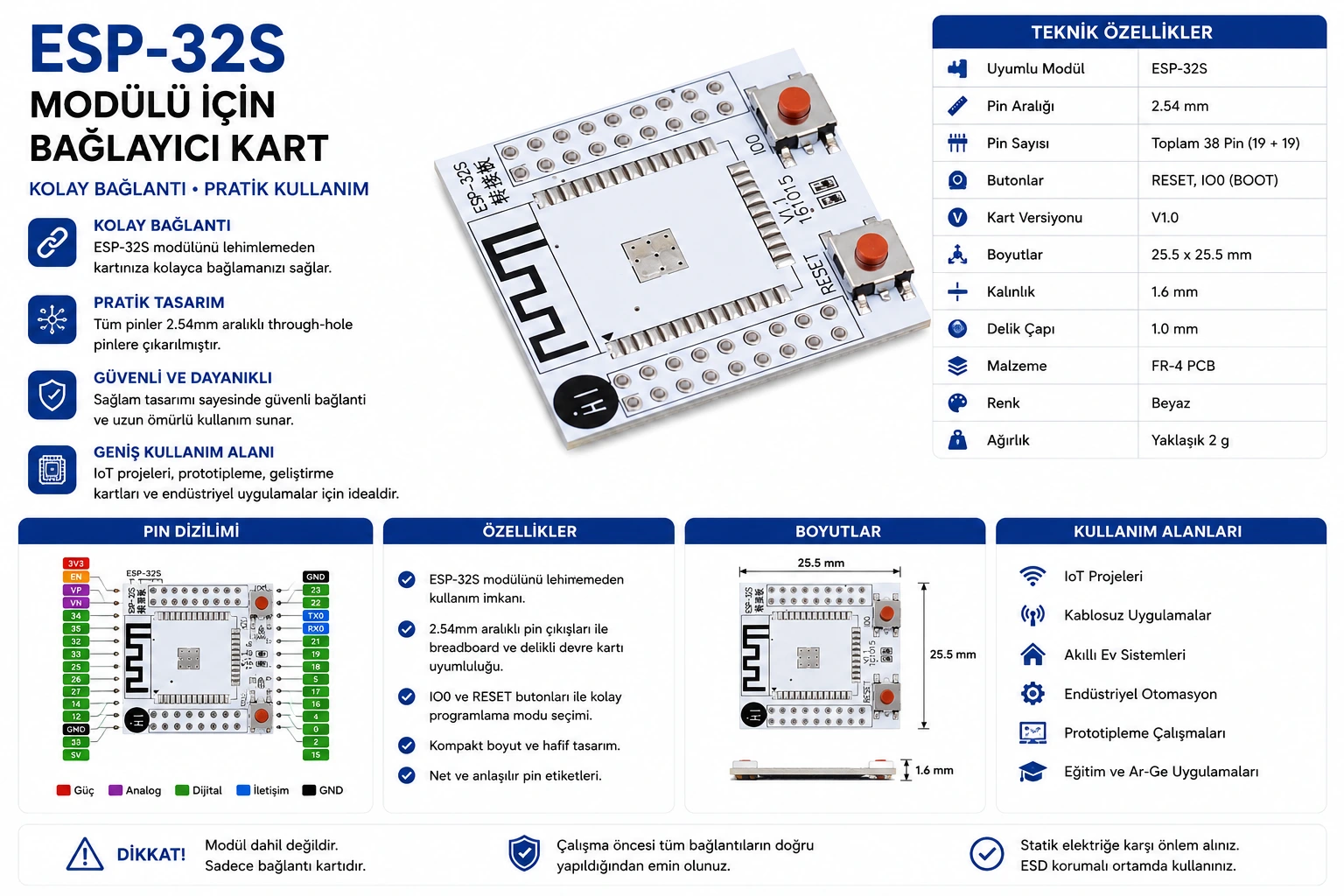

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. ESP32 modülün pakete dahil olmadığını unutmayın: Bu ürün yalnızca bağlayıcı / adaptör kartıdır. ESP-32S veya ESP-32F modül ayrıca kullanılmalıdır.
2. 3.3V kararlı besleme kullanın: ESP32 modüller 3.3V besleme ile çalışır. 5V doğrudan ESP32 modülün 3V3 pinine uygulanmamalıdır.
3. Yeterli akım kapasitesi sağlayın: Wi-Fi aktifken ESP32 anlık yüksek akım çekebilir. Zayıf 3.3V besleme reset, bağlantı kopması veya programlama hatası oluşturabilir.
4. GND ortak bağlantısı yapın: USB-UART dönüştürücü, harici besleme ve bağlı modüller aynı GND referansını paylaşmalıdır.
5. TX/RX bağlantısını etiketlere göre kontrol edin: USB-UART tarafındaki TX hattı genellikle ESP32 RXD hattına, USB-UART RX hattı ESP32 TXD hattına bağlanır. Bazı kartlarda etiketleme bağlantı yönüne göre değişebileceği için doküman ve pin isimleri kontrol edilmelidir.
6. EN pinini pull-up ile 3.3V’a bağlayın: TLS notunda EN pini için 4.7K-20K çekme direnci aralığı ve 12K önerisi verilmiştir.
7. Boot / firmware butonunu programlama için kullanın: ESP32’yi seri bootloader moduna almak için IO0 / boot hattı doğru zamanda düşük seviyeye çekilmelidir.
8. GPIO6-GPIO11 pinlerini normal GPIO gibi kullanmayın: ESP32-WROOM-32 sınıfı modüllerde bu pinler entegre SPI flash ile bağlantılıdır ve genel amaçlı kullanım için uygun değildir.
9. Anten alanını boş bırakın: ESP32 modülün PCB anten kısmı metal yüzey, kablo, vida veya bakır alanla kapatılırsa Wi-Fi/Bluetooth performansı düşebilir.

ESP-32S Bağlayıcı Kart Nedir?

ESP-32S bağlayıcı kart, ESP32 modüllerle prototip geliştirmeyi kolaylaştıran pasif adaptör kartıdır. Çıplak ESP32 modüller genellikle SMD lehim padlerine sahiptir ve doğrudan breadboard üzerinde kullanılamaz. Bu kart, modül pinlerini daha erişilebilir hale getirerek kablo bağlantısı, test ve geliştirme sürecini hızlandırır.

Bağlayıcı kart kullanımı özellikle özel PCB tasarımına geçmeden önce devre doğrulama yapmak isteyen kullanıcılar için avantaj sağlar. Wi-Fi bağlantısı, UART programlama, GPIO testleri, sensör okuma ve güç tüketimi denemeleri bu tip adaptör üzerinden daha rahat yapılabilir. Ancak kartın pasif adaptör mantığıyla çalıştığı unutulmamalıdır.

ESP32 Modül ile ESP32 Geliştirme Kartı Arasındaki Fark Nedir?

ESP32 modül, genellikle ESP32 çip, flash bellek, kristal, RF devresi ve anten yapısını içeren kompakt SMD parçadır. Bu modülün çalışması için harici besleme, reset/boot devresi, programlama bağlantısı ve pin erişimi gerekir. ESP-32S bağlayıcı kart, bu modülün pinlerine erişimi kolaylaştırır.

ESP32 geliştirme kartı ise genellikle USB-UART çipi, 3.3V regülatör, otomatik boot devresi, USB portu ve pin header’ları hazır halde sunar. Kullanıcı USB kablo takarak doğrudan programlama yapabilir. Bu ürün ise geliştirme kartı değil, ESP32 modülünü kullanıma hazırlayan adaptör kartıdır.

ESP32 Programlama Bağlantısında Nelere Dikkat Edilmeli?

ESP32 programlama için UART hattı, EN/reset hattı, IO0/boot hattı ve kararlı 3.3V besleme doğru kurulmalıdır. USB-TTL dönüştürücünün lojik seviyesi 3.3V olmalı veya ESP32 girişlerini 5V seviyeden koruyacak seviye dönüştürme yapılmalıdır.

Programlama sırasında IO0 düşük seviyeye alınarak ESP32 bootloader moduna geçirilir ve ardından reset uygulanır. Kod yükleme tamamlandıktan sonra IO0 normal seviyesine bırakılarak uygulama modunda başlatılır. Otomatik boot devresi olmayan kurulumlarda bu işlem manuel butonlarla yapılır. Bu nedenle kart üzerindeki reset ve firmware butonları geliştirme sürecinde önemlidir.

Anten Keepout ve Güç Beslemesi Neden Önemlidir?

ESP32 modüller, Wi-Fi ve Bluetooth haberleşmesi yaptığı için anten çevresindeki mekanik yerleşim performansı doğrudan etkiler. Anten bölgesinin altında veya yakınında metal yüzey, toprak dolgu, batarya, kablo veya vida bulunması sinyal seviyesini düşürebilir. Bu nedenle modül yerleştirilirken anten tarafı mümkün olduğunca açık bırakılmalıdır.

Güç beslemesi de ESP32 projelerinde kritik bir konudur. Wi-Fi bağlantısı sırasında anlık akım ihtiyacı artabilir. Yetersiz regülatör, ince kablo, zayıf breadboard teması veya düşük kapasiteli USB-TTL beslemesi ESP32’nin resetlenmesine neden olabilir. Sağlıklı çalışma için kararlı 3.3V regülatör, yeterli akım kapasitesi ve yakın konumlandırılmış filtre kondansatörleri önerilir.

ESP-32S Bağlayıcı Kart Hangi Ürünlerle Birlikte Kullanılır?

Bu ESP-32S Modülü için Bağlayıcı Kart, ESP-32S / ESP-32F modüller, 3.3V regülatör modülleri, USB-TTL dönüştürücüler, breadboard, Dupont jumper kablolar, pin header setleri, sensör modülleri, röle/MOSFET sürücü kartları, OLED/LCD ekranlar, I2C/SPI/UART haberleşme modülleri ve IoT proje ekipmanlarıyla birlikte kullanılabilir. Bağlantı öncesinde modül pin dizilimi, 3.3V besleme kapasitesi, TX/RX yönü, EN pull-up direnci, boot pini, GPIO kısıtları ve anten alanı kontrol edilmelidir.

Teknik Referans

Espressif ESP32-WROOM-32 resmi datasheet dokümanında 38 pinli ESP32 modül pin dizilimi, 3V3 güç pini, EN chip-enable pini, TXD0/RXD0 UART pinleri, GPIO pinleri, anten keepout alanı ve önerilen PCB yerleşim bilgileri açıklanır. Dokümanda ayrıca GPIO6-GPIO11 pinlerinin modülün entegre SPI flash yapısına bağlı olduğu ve normal GPIO olarak kullanılmaması gerektiği belirtilir. Detaylı teknik bilgi için
Espressif ESP32-WROOM-32 resmi datasheet dokümanını inceleyebilirsiniz.

ESP32 serisi teknik dokümanları; boot strapping pinleri, UART programlama, güç yönetimi, GPIO fonksiyonları, ADC, SPI, I2C, UART, Wi-Fi ve Bluetooth çevre birimlerini anlamak için referans alınmalıdır. ESP32 modül breakout uygulamalarında kart tasarımı kadar 3.3V güç kalitesi, EN/BOOT bağlantısı ve anten yerleşimi de doğru çalışmayı belirler.

Kimler İçin Uygun?

Paket İçeriği

• 1 x ESP-32S Modülü için Bağlayıcı Kart
• 1 x Lehimlenmemiş erkek çift sıra pin konnektör seti

Sık Sorulan Sorular

ESP-32S Modülü için Bağlayıcı Kart nedir?

ESP-32S ve ESP-32F sınıfı ESP32 modüllerin pinlerini breadboard, Dupont kablo ve prototipleme devrelerine daha kolay taşımak için kullanılan breakout adaptör kartıdır.

ESP32 modül pakete dahil mi?

Hayır. TLS ürün bilgisinde Wi-Fi kartı / ESP32 modülünün pakete dahil olmadığı belirtilmiştir.

Bu ürün tek başına geliştirme kartı mıdır?

Hayır. Bu ürün bağlayıcı adaptör kartıdır. ESP32 modül, 3.3V besleme ve programlama için USB-UART dönüştürücü ayrıca gerekir.

ESP-32F modülü ile uyumlu mu?

Evet. TLS ürün açıklamasında ESP-32F modülü ile uyumlu olduğu belirtilmiştir.

Kart üzerinde USB-UART çipi var mı?

Bu ürün için USB-UART çipi bulunduğu varsayılmamalıdır. Programlama için harici USB-TTL dönüştürücü kullanılmalıdır.

5V ile beslenebilir mi?

ESP32 modüller 3.3V seviyesinde çalışır. 5V doğrudan ESP32 modülün 3V3 pinine uygulanmamalıdır; uygun 3.3V regülatör kullanılmalıdır.

Reset butonu var mı?

Evet. TLS ürün bilgisinde kart üzerinde Reset butonu bulunduğu belirtilmiştir.

Firmware / boot butonu ne işe yarar?

ESP32 modülü programlama moduna almak ve firmware yükleme sürecini kolaylaştırmak için kullanılır.

Pin header’lar lehimli mi gelir?

TLS ürün bilgisinde erkek çift sıra pin konnektörlerinin lehimlenmemiş olarak geldiği belirtilmiştir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet ESP-32S Modülü için Bağlayıcı Kart ve lehimlenmemiş erkek çift sıra pin konnektör seti bulunur.
