ESP8266 ESP-01S 5V WiFi Röle Modülü

ESP8266 ESP-01S 5V WiFi Röle Modülü

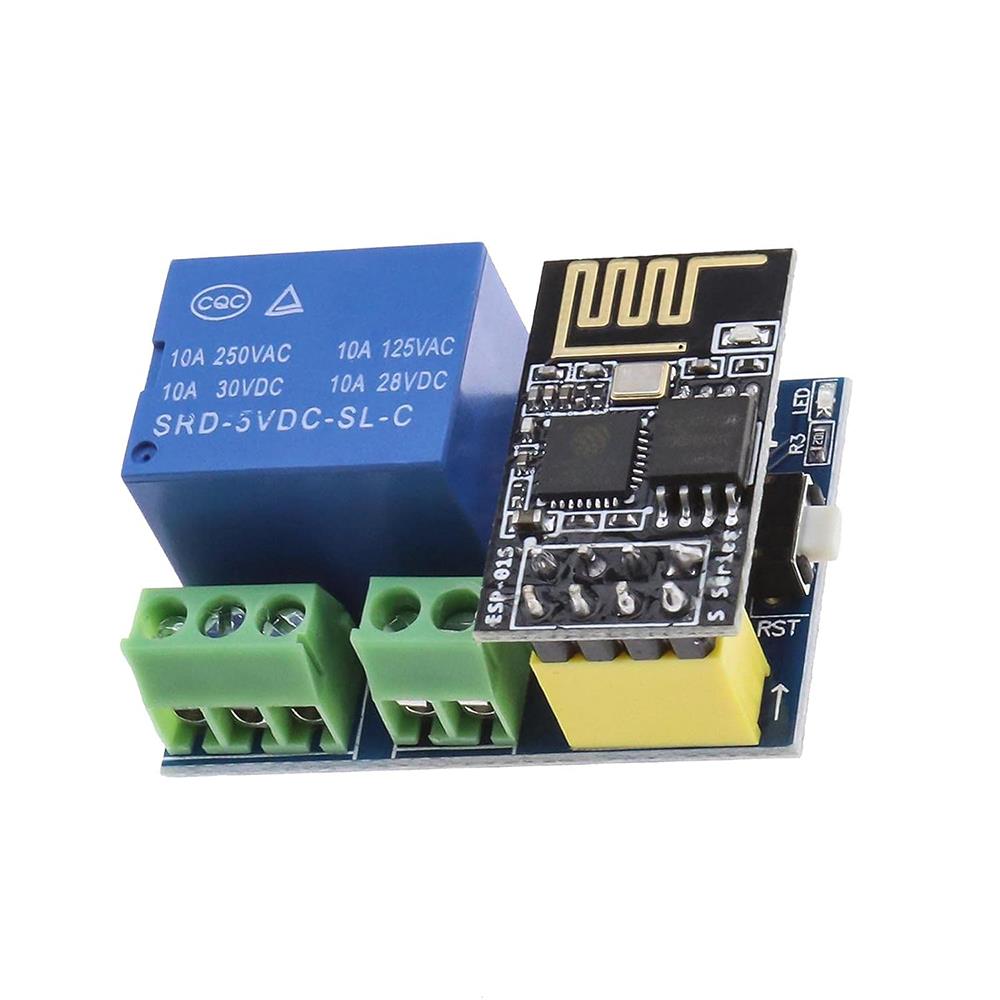

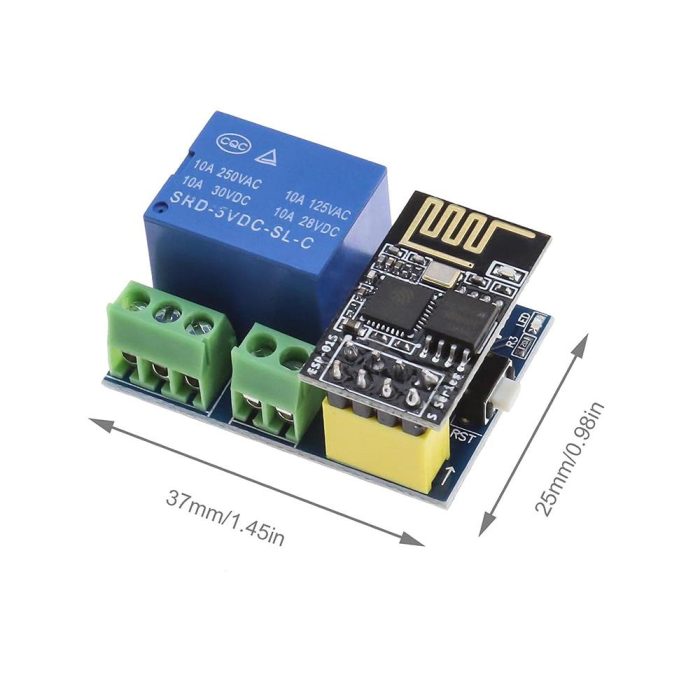

Nesnelerin İnterneti (IoT) dünyasına adım atarak kendi akıllı anahtarınızı tasarlamak ister misiniz? ESP8266 ESP-01S 5V WiFi Röle Modülü, popüler ESP-01/01S WiFi modülü üzerine inşa edilmiş, yüksek fonksiyonlu bir kontrol kartıdır. Bu modül sayesinde, evinizdeki veya ofisinizdeki herhangi bir elektronik cihazı (lamba, vantilatör, bahçe sulama sistemi vb.) mobil telefonunuz üzerinden dünyanın her yerinden kontrol edebilirsiniz. Ayrıca, IOTMCU Studio tarafından geliştirilen bu kart, kullanıma hazır yapısı, basit ve anlaşılır bağlantı şeması ile hem yeni başlayanlar hem de deneyimli geliştiriciler için mükemmel bir platform sunar. Projelerinize kablosuz zeka katmak hiç bu kadar kolay olmamıştı.

Genel Ürün Özellikleri

Bu kompakt modül, boyutundan beklenmeyecek kadar büyük yeteneklere sahiptir. Güçlü ESP8266 çekirdeği ve esnek çalışma modları ile projelerinize sınırsız bir potansiyel sunar.

Esnek Çalışma Modları: AP (Access Point) ve STA (Station)

Modül, ağ altyapınıza ve projenizin gereksinimlerine göre iki farklı modda çalışabilir. Bu esneklik, onu her türlü senaryoya uyumlu hale getirir:

1. AP (Access Point) Modu: Bu modda, modül kendi WiFi ağını yayınlar. İnternet bağlantısının olmadığı bir ortamda, mobil telefonunuzu doğrudan modülün ağına bağlayarak 5 adede kadar istemci ile kontrol sağlayabilirsiniz. Açık alanda 400 metreye varan etkileyici bir menzil sunan bu mod, özellikle saha çalışmaları veya doğrudan cihaz kontrolü için idealdir.
2. STA (Station) Modu: Bu modda ise modül, evinizdeki veya ofisinizdeki mevcut bir WiFi ağına (router) bağlanır. Mobil telefonunuz da aynı ağa bağlı olduğunda, uygulama üzerinden modülü kontrol edebilirsiniz. Bu nedenle, internete bağlı olan yönlendiriciniz sayesinde dünyanın herhangi bir yerinden rölenizi tetikleyebilir, gerçek bir IoT deneyimi yaşayabilirsiniz. Bu moddaki menzil, yönlendiricinizin sinyal gücüne bağlıdır.

Modülün beyni, üzerine takılan ESP-01 veya ESP-01S WiFi modülüdür. Bu popüler mikrodenetleyici, düşük maliyetle yüksek performans sunar ve geniş bir topluluk desteğine sahiptir. Kart üzerinde bulunan 5V’luk yüksek kaliteli röle, 250V AC veya 30V DC’de 10 Amper’e kadar akım anahtarlayabilir. Bununla birlikte, röle bobinini korumak için entegre edilmiş diyot koruması (flyback diode protection) ve hızlı tepki süresi, modülün hem güvenli hem de verimli çalışmasını sağlar.

Teknik Özellikler

Nasıl Kullanılır? (Çalışma Modları ve Kurulum)

Bu modülü kullanmaya başlamak oldukça basittir. Temel adımlar şunlardır:

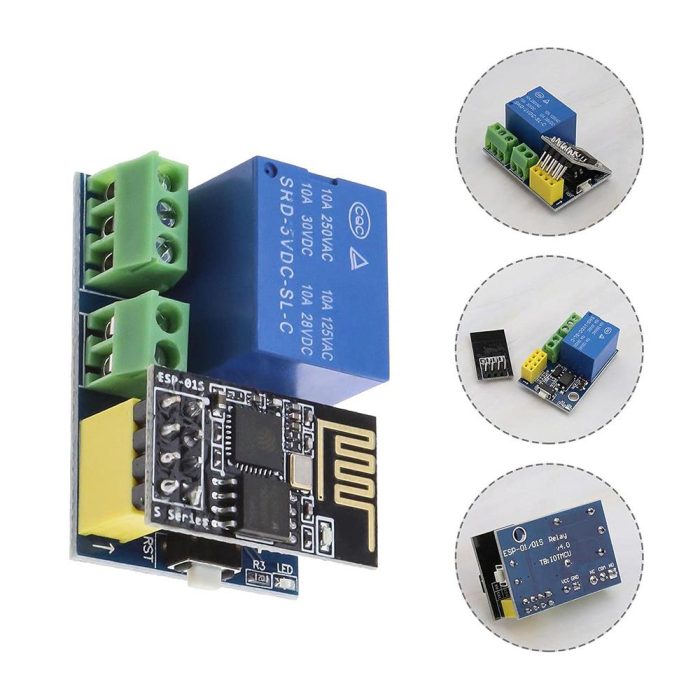

1. ESP-01S Modülünü Takın: Eğer ayrıca satın aldıysanız, ESP-01 veya ESP-01S WiFi modülünü kart üzerindeki pin yuvasına doğru yönde takın.
2. ESP-01S Modülünü Programlayın: ESP-01S modülünü, bir USB-TTL seri dönüştürücü (örn: CH340, FT232RL) yardımıyla bilgisayarınıza bağlayın. Arduino IDE veya başka bir platform kullanarak istediğiniz yazılımı (firmware) yükleyin. Modül genellikle AT komutları yüklü olarak gelir, ancak özel uygulamalar için kendi kodunuzu yazabilirsiniz.
3. Güç Bağlantısı: Kartın VCC ve GND pinlerine 5V DC güç kaynağı bağlayın.
4. Röle Bağlantısı: Rölenin klemenslerine (COM, NO, NC) kontrol etmek istediğiniz cihazın kablolarını bağlayın. Yüksek voltajla (220V) çalışırken çok dikkatli olun ve gerekirse bir uzmandan yardım alın.
5. Uygulama ile Kontrol: Telefonunuza uygun mobil uygulamayı yükleyin ve seçtiğiniz çalışma moduna (AP veya STA) göre modüle bağlanarak röleyi kontrol etmeye başlayın.

Sıkça Sorulan Sorular

Soru: Bu modülü programlamak için ek bir donanıma ihtiyacım var mı?

Cevap: Evet. Modül üzerindeki ESP-01/01S WiFi yongasına kendi kodunuzu yüklemek için bir USB-TTL seri dönüştürücü kartına (örneğin CH340 veya FT232RL tabanlı) ihtiyacınız olacaktır. Bu dönüştürücü, bilgisayarınız ile ESP modülü arasında bir köprü görevi görerek kod yüklemenizi sağlar.

Soru: AP Modu ile STA Modu arasındaki pratik fark nedir? Hangisini ne zaman kullanmalıyım?

Cevap: Pratik olarak; AP Modu, modülün kendi başına bir WiFi ağı oluşturmasıdır ve internet gerektirmez. Bu modu, yakındaki bir cihazı doğrudan telefonunuzla kontrol etmek istediğinizde (örneğin bir kamp alanında lamba kontrolü) kullanın. STA Modu ise modülün mevcut bir internet ağına bağlanmasıdır. Bu modu, cihazınızı evinize veya ofisinize entegre edip internet üzerinden, dünyanın herhangi bir yerinden kontrol etmek istediğinizde kullanmalısınız.

Soru: Röle ile 220V AC bir lambayı güvenle kontrol edebilir miyim?

Cevap: Evet, kesinlikle. Modül üzerindeki röle, 250V AC’de 10 Amper’e kadar akımı anahtarlayabilecek kapasiteye sahiptir. Bu, standart bir 220V ev lambasını veya benzer güçteki birçok cihazı güvenle kontrol edebileceğiniz anlamına gelir. Ancak, 220V gibi yüksek gerilimle çalışmak tehlikelidir. Lütfen tüm güç bağlantılarını keserek çalışın, bağlantılarınızı iyi bir şekilde izole edin ve eğer emin değilseniz mutlaka bir elektrik uzmanından yardım alın.

Soru: Paket içeriğine ESP-01S WiFi modülünün kendisi dahil mi?

Cevap: Bu genellikle satıcıya göre değişmektedir. Bu ürün, bir “ESP-01S için röle kartı”dır. Bazı satıcılar pakete ESP-01S modülünü dahil ederken, birçoğu ayrı olarak satmaktadır. Lütfen satın alım yapmadan önce ürün açıklamasının “Paket İçeriği” bölümünü dikkatlice kontrol ederek ESP-01S yongasının dahil olup olmadığını teyit edin.
