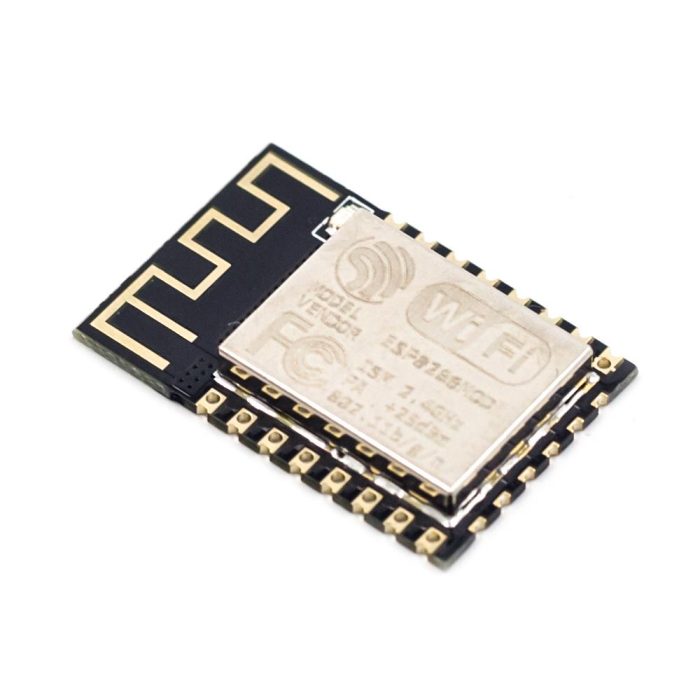

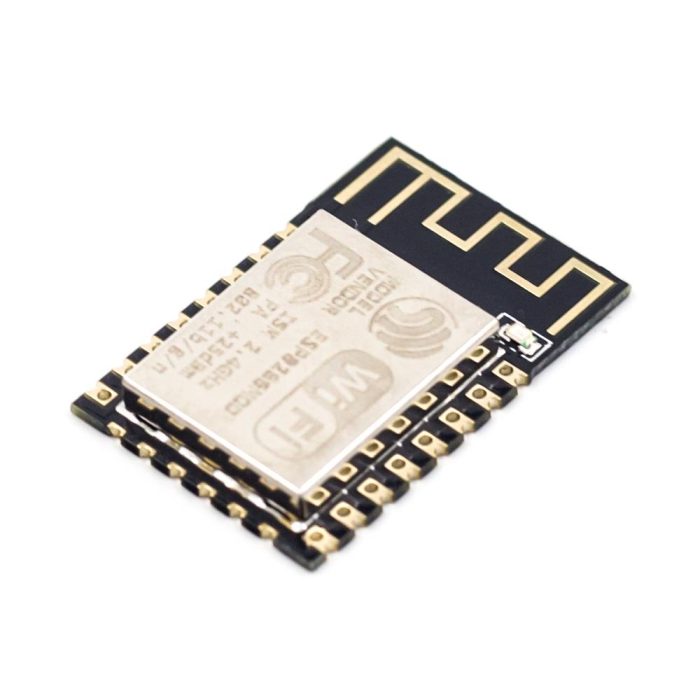

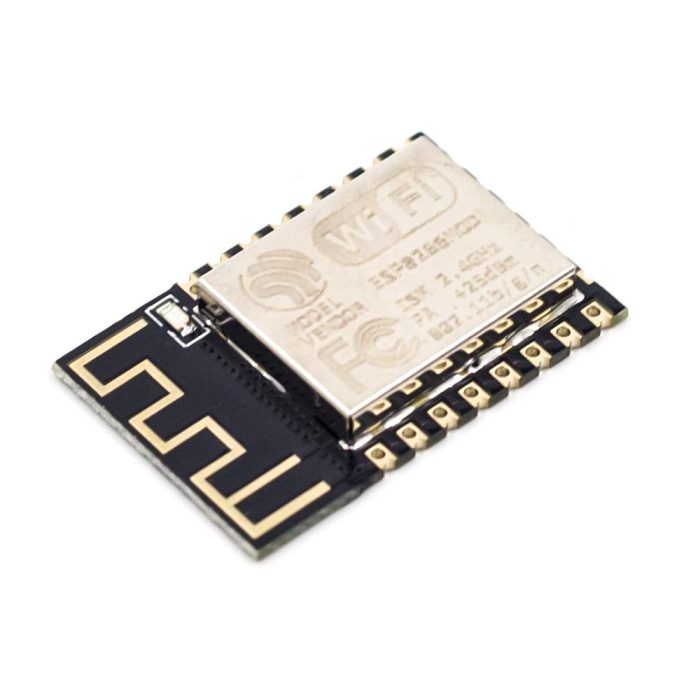

ESP-12F ESP8266 Wi-Fi Kablosuz IoT Modülü

Neden ESP-12F ESP8266 Wi-Fi Modülü Tercih Edilmeli?

ESP-12F ESP8266 Wi-Fi Kablosuz IoT Modülü, küçük boyutlu, düşük maliyetli ve Wi-Fi bağlantılı cihaz geliştirmek isteyen kullanıcılar için güçlü bir çözümdür. ESP8266 çipi yalnızca Wi-Fi adaptörü olarak değil, aynı zamanda üzerinde uygulama çalıştırabilen mikrodenetleyici olarak da kullanılabilir. Bu sayede basit sensör okuma, röle kontrolü, veri gönderme, web sunucu oluşturma, MQTT haberleşmesi ve bulut bağlantılı cihaz projeleri tek modül üzerinden geliştirilebilir.

ESP-12F versiyonu, geliştirilmiş PCB anten yapısı ve kompakt SMD formu sayesinde nihai ürün tasarımlarında sık tercih edilir. NodeMCU gibi hazır geliştirme kartlarının aksine ESP-12F modül doğrudan ürün PCB’sine lehimlenebilir. Ancak bu esneklik, doğru güç tasarımı ve boot bağlantılarını gerekli kılar. Modül 3.3V ile çalışır; 5V doğrudan uygulanmamalı, en az 500mA sağlayabilen kararlı bir 3.3V regülatör kullanılmalıdır.

Öne Çıkan Özellikler

• ESP8266 tabanlı Wi-Fi modülü: 2.4GHz 802.11 b/g/n kablosuz bağlantı desteği sunar.
• ESP-12F form faktörü: SMD-22 paket yapısı, ürün PCB tasarımlarına doğrudan entegrasyon sağlar.
• 32-bit Tensilica L106 işlemci: 80MHz ve 160MHz saat hızlarını destekleyen düşük güç tüketimli işlemci yapısına sahiptir.
• 32Mbit SPI Flash: Ai-Thinker dokümanında varsayılan 32Mbit flash bellek bilgisi belirtilmiştir.
• Entegre TCP/IP yığını: Wi-Fi ağ bağlantısı, TCP/UDP, HTTP ve IoT haberleşme uygulamalarında kullanılabilir.
• STA / AP / STA+AP modu: İstemci, erişim noktası veya her iki mod birlikte kullanılabilir.
• UART, GPIO, ADC ve PWM: Sensör, röle, LED, buton ve farklı çevre birimleriyle bağlantı yapılabilir.
• PCB anten: Harici anten bağlantısı gerektirmeden kompakt kablosuz kullanım sağlar.
• AT komut ve firmware desteği: Seri haberleşme üzerinden AT komutları veya özel firmware ile kullanılabilir.
• IoT projelerine uygun: Akıllı cihaz, kablosuz sensör, web sunucu, MQTT ve uzaktan kontrol uygulamalarında değerlendirilebilir.

Kullanım Alanları

ESP-12F ESP8266 Wi-Fi modülü, Wi-Fi bağlantısı ve gömülü kontrol gerektiren birçok projede kullanılabilir. Kompakt SMD yapısı sayesinde hem prototip devrelerde adaptör kartıyla hem de özel PCB tasarımlarında doğrudan kullanılabilir.

ESP-12F ESP8266 Wi-Fi Kablosuz IoT Modülü Ne İşe Yarar?

ESP-12F ESP8266 Wi-Fi Kablosuz IoT Modülü, elektronik cihazlara Wi-Fi bağlantısı kazandırmak için kullanılır. Modül, sensörlerden veri okuyabilir, röle veya LED gibi çıkışları kontrol edebilir, Wi-Fi ağına bağlanarak sunucuya veri gönderebilir veya kendi erişim noktası üzerinden kullanıcı arayüzü sunabilir.

ESP8266, bağımsız uygulama işlemcisi olarak kullanılabileceği gibi başka bir mikrodenetleyiciye Wi-Fi bağlantısı sağlayan yardımcı haberleşme modülü olarak da kullanılabilir. UART üzerinden AT komutlarıyla kontrol edilebilir veya doğrudan Arduino IDE / ESP8266 core / RTOS tabanlı geliştirme ortamlarıyla programlanabilir. ESP-12F modülün doğru çalışması için EN, RST, GPIO0, GPIO2 ve GPIO15 boot pinleri doğru seviyelerde tutulmalıdır.

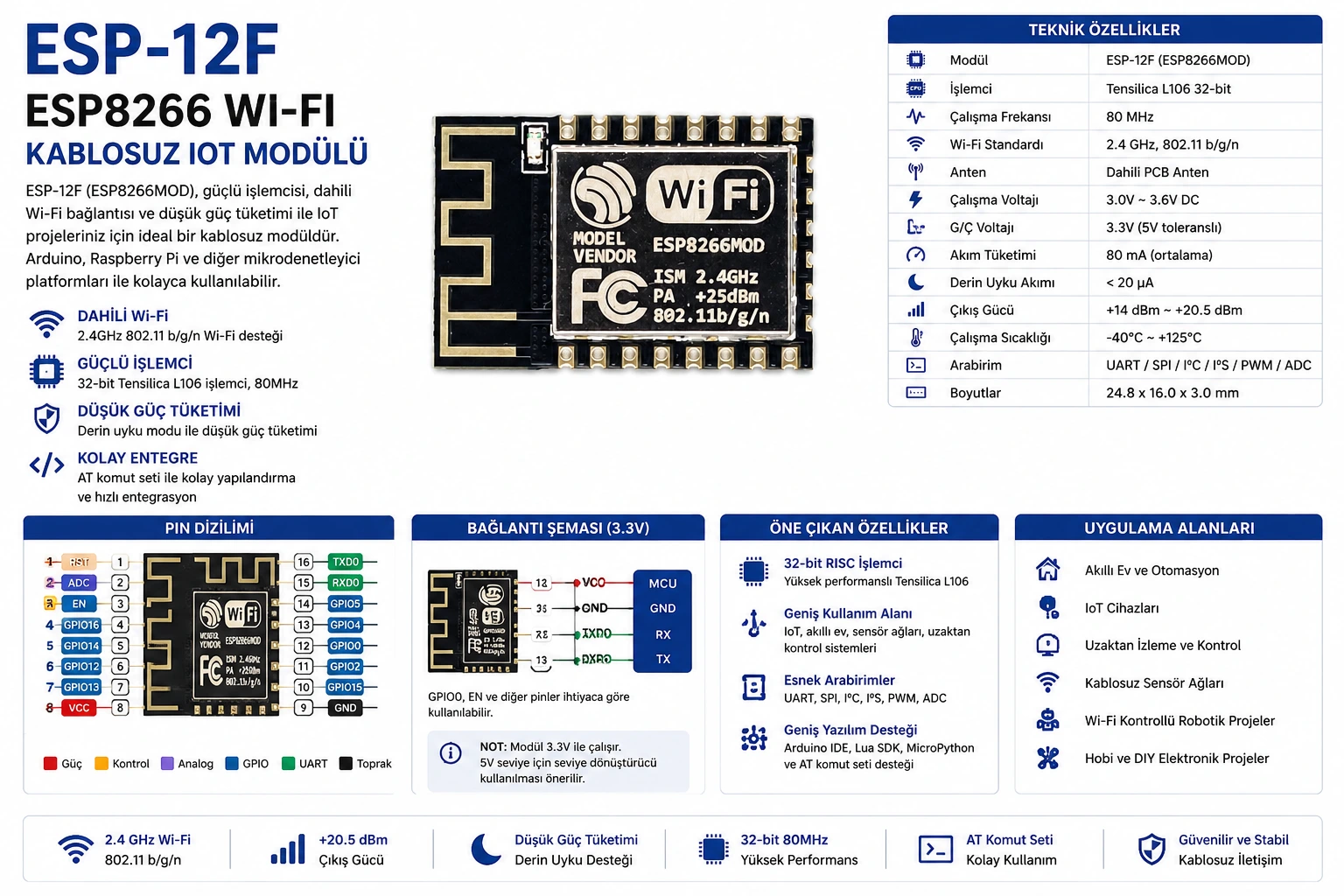

Teknik Özellikler

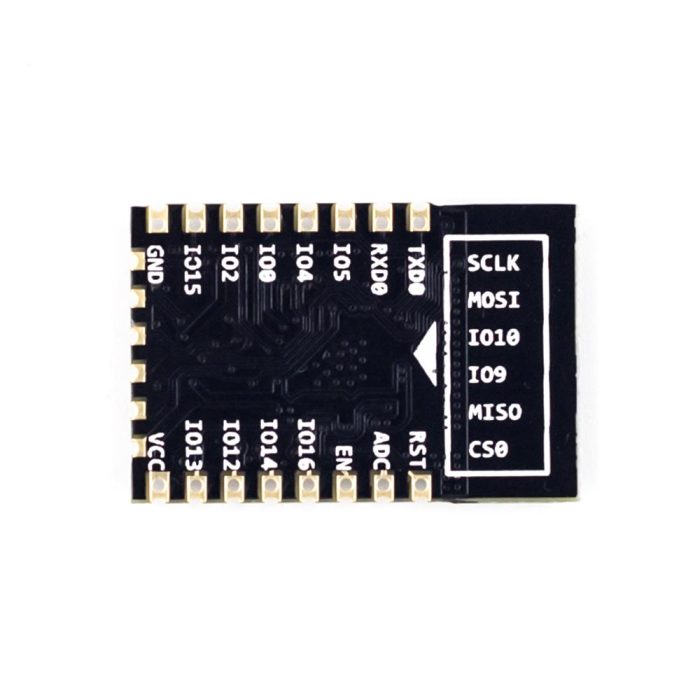

Bağlantı ve Kullanım Notları

1. 3.3V besleme kullanın: ESP-12F modül 3.0V – 3.6V aralığında çalışır. 5V doğrudan uygulanmamalıdır.
2. Regülatör akımını doğru seçin: Wi-Fi iletim anlarında ani akım çekişleri olabilir. 500mA üzeri akım verebilen kararlı 3.3V regülatör önerilir.
3. Boot pinlerini doğru bağlayın: Normal çalışma için EN yüksek, RST yüksek, GPIO15 düşük, GPIO0 yüksek ve GPIO2 yüksek seviyede olmalıdır.
4. Programlama modunu bilin: Firmware yüklemek için GPIO0 düşük seviyeye alınarak resetlenir; çalışma modunda GPIO0 yüksek tutulur.
5. TX/RX seviyesini koruyun: USB-TTL dönüştürücü veya mikrodenetleyici bağlantısında 3.3V lojik seviye kullanılmalıdır.
6. Anten bölgesini boş bırakın: PCB anten kısmının altında bakır dolgu, metal kutu veya yoğun kablolama bulunması Wi-Fi performansını düşürebilir.
7. GPIO akımını aşmayın: Röle, motor, LED şerit gibi yükler doğrudan GPIO pinlerinden sürülmemelidir; transistör, MOSFET veya röle sürücü kullanılmalıdır.
8. ADC girişine dikkat edin: ESP8266 ADC girişi çip seviyesinde 0-1V aralığındadır. Daha yüksek analog sinyaller için direnç bölücü gerekir.
9. Seri port hızını kontrol edin: AT firmware veya boot mesajları için varsayılan baud rate farklı olabilir; seri terminal ayarı buna göre denenmelidir.

ESP-12F Nedir?

ESP-12F, Espressif ESP8266EX çipi üzerine kurulu, Ai-Thinker tarafından geliştirilen kompakt Wi-Fi modülüdür. Modül üzerinde ESP8266 işlemci, SPI flash bellek, RF devresi ve PCB anten bulunur. Bu sayede ürün tasarımına doğrudan Wi-Fi bağlantısı ve mikrodenetleyici kabiliyeti eklenebilir.

ESP-12F, hazır geliştirme kartlarından farklı olarak daha çok özel PCB tasarımlarına entegre edilmek üzere kullanılır. SMD pin yapısı sayesinde düşük maliyetli seri üretim ve kompakt cihaz tasarımları için uygundur. Prototip aşamasında ise ESP8266 adaptör plakası veya breakout kart kullanmak bağlantıyı kolaylaştırır.

ESP8266 ile Neler Yapılabilir?

ESP8266, Wi-Fi bağlantılı gömülü sistem projelerinde çok geniş kullanım alanına sahiptir. Modül, evdeki Wi-Fi ağına bağlanarak sensör verilerini sunucuya gönderebilir, MQTT broker ile haberleşebilir, kendi web arayüzünü oluşturabilir veya akıllı cihaz kontrolü yapabilir.

Örneğin sıcaklık ve nem sensörü verileri kablosuz olarak izlenebilir, röle modülüyle uzaktan aç/kapa sistemi kurulabilir, küçük bir web sunucu üzerinden LED veya motor kontrolü yapılabilir ya da bulut tabanlı IoT platformlarına veri gönderilebilir. ESP8266 aynı zamanda düşük güç modlarıyla pil destekli aralıklı veri gönderme uygulamalarında da değerlendirilebilir.

ESP-12F ile NodeMCU Arasındaki Fark Nedir?

ESP-12F, yalnızca Wi-Fi modülüdür. Üzerinde USB portu, USB-seri dönüştürücü, 5V regülatör, otomatik reset/programlama devresi ve breadboard uyumlu pin dizilimi bulunmaz. Bu nedenle doğrudan bilgisayara takılarak programlanamaz.

NodeMCU ise genellikle ESP-12E veya ESP-12F tabanlı bir geliştirme kartıdır. Üzerinde USB bağlantısı, CH340/CP2102 USB-seri dönüştürücü, regülatör ve pin header yapısı bulunur. Hızlı prototipleme için NodeMCU daha kolaydır; nihai ürün veya kompakt PCB tasarımı için ESP-12F modül daha uygundur.

ESP-12F ESP8266 Wi-Fi Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu ESP-12F ESP8266 Wi-Fi Kablosuz IoT Modülü, ESP8266 adaptör plakası, CH340G USB-TTL dönüştürücü, 3.3V regülatör modülleri, AMS1117 tabanlı besleme kartları, sensör modülleri, röle kartları, OLED/LCD ekranlar, butonlar, seviye dönüştürücüler, breadboard ve jumper kablolarla birlikte kullanılabilir. Proje tasarımında 3.3V besleme, boot pin dirençleri, anten alanı, UART programlama bağlantısı ve GPIO yük sınırları birlikte değerlendirilmelidir.

Teknik Referans

Ai-Thinker ESP-12F teknik dokümanında modülün ESP8266 tabanlı olduğu, 802.11 b/g/n Wi-Fi desteği sunduğu, 80MHz ve 160MHz saat hızını destekleyen Tensilica L106 32-bit MCU içerdiği, UART/GPIO/ADC/PWM arayüzlerine sahip olduğu, varsayılan 32Mbit SPI Flash kullandığı, 24 x 16 x 3 mm ölçüsünde olduğu, PCB anten içerdiği ve 3.0V – 3.6V besleme aralığında çalıştığı belirtilir. Detaylı teknik bilgi için
Ai-Thinker ESP-12F resmi teknik dokümanını inceleyebilirsiniz.

ESP8266EX tarafında Espressif resmi datasheet dokümanı; 2.4GHz 802.11 b/g/n Wi-Fi desteği, Station / SoftAP / Station+SoftAP modları, UART/SDIO/SPI/I2C/I2S/IR Remote Control arayüzleri, GPIO/ADC/PWM özellikleri ve 2.5V – 3.6V çip çalışma gerilimi gibi temel teknik bilgileri açıklar. Detaylı çip bilgisi için
Espressif ESP8266EX resmi datasheet dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x ESP-12F ESP8266 Wi-Fi Modül

Sık Sorulan Sorular

ESP-12F ESP8266 Wi-Fi Kablosuz IoT Modülü nedir?

ESP8266 tabanlı, 2.4GHz 802.11 b/g/n Wi-Fi bağlantısı sağlayan, PCB antenli ve SMD yapılı kompakt IoT modülüdür.

Kaç volt ile çalışır?

Ai-Thinker ESP-12F dokümanında besleme gerilimi 3.0V – 3.6V, tipik 3.3V olarak belirtilmiştir.

5V ile doğrudan çalışır mı?

Hayır. ESP-12F modül 3.3V seviyesinde çalışır. 5V doğrudan uygulanmamalıdır.

NodeMCU ile aynı ürün müdür?

Hayır. ESP-12F yalnızca Wi-Fi modülüdür. NodeMCU ise genellikle ESP-12F veya ESP-12E modülünü USB dönüştürücü ve regülatörle birlikte sunan geliştirme kartıdır.

Arduino IDE ile programlanabilir mi?

Evet. USB-TTL dönüştürücü ve doğru boot bağlantıları kullanılarak Arduino IDE ESP8266 core ile programlanabilir.

USB bağlantısı var mı?

Hayır. ESP-12F modül üzerinde USB portu yoktur. Programlama için 3.3V seviyeli USB-TTL dönüştürücü gerekir.

Flash belleği ne kadardır?

Ai-Thinker ESP-12F teknik dokümanında varsayılan SPI Flash değeri 32Mbit olarak belirtilmiştir.

Anten tipi nedir?

ESP-12F modül üzerinde PCB anten bulunur. Anten bölgesinin metal yüzeylerden ve bakır dolgudan uzak tutulması gerekir.

Hangi projelerde kullanılır?

IoT cihazlar, kablosuz sensörler, akıllı ev kontrol devreleri, MQTT haberleşmesi, web sunucu ve uzaktan kontrol projelerinde kullanılabilir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet ESP-12F ESP8266 Wi-Fi Modül bulunur.
