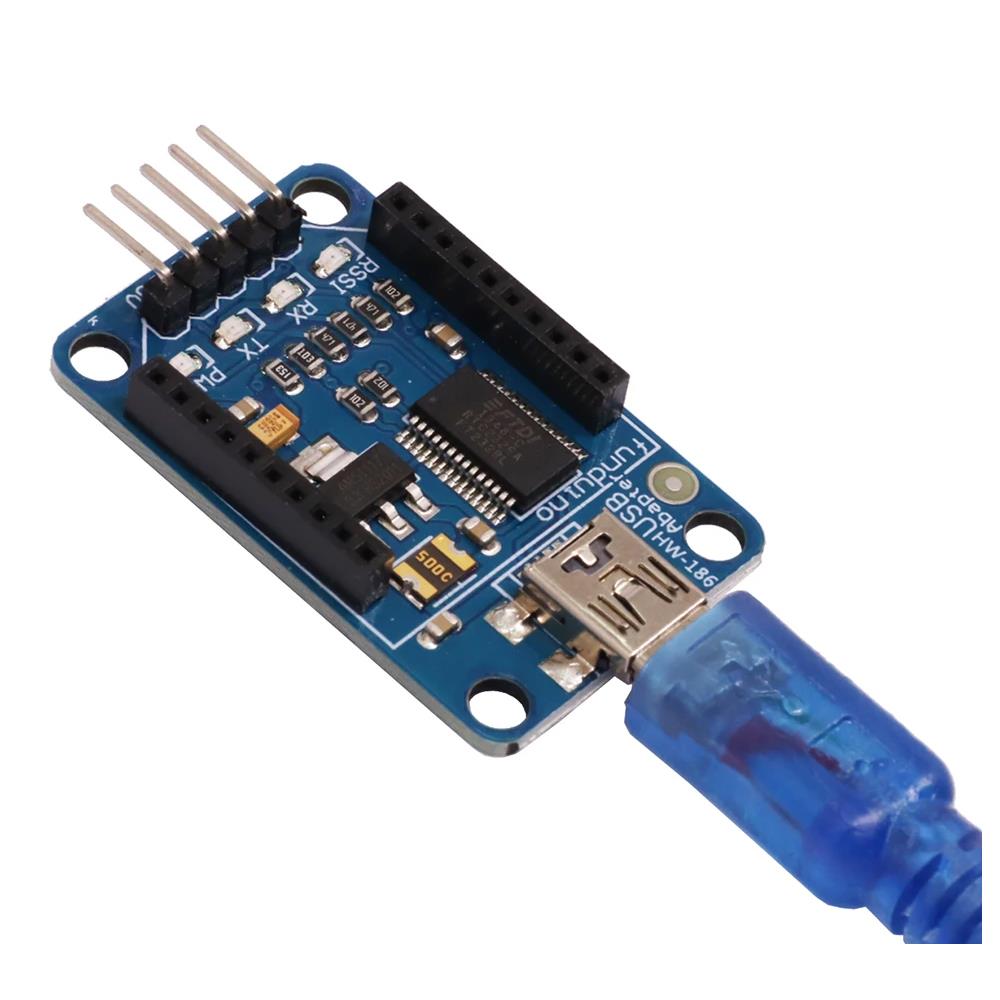

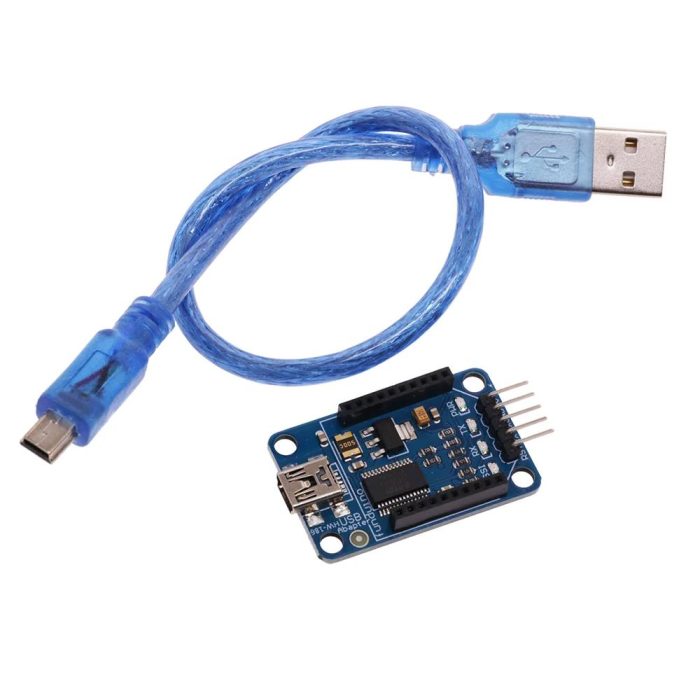

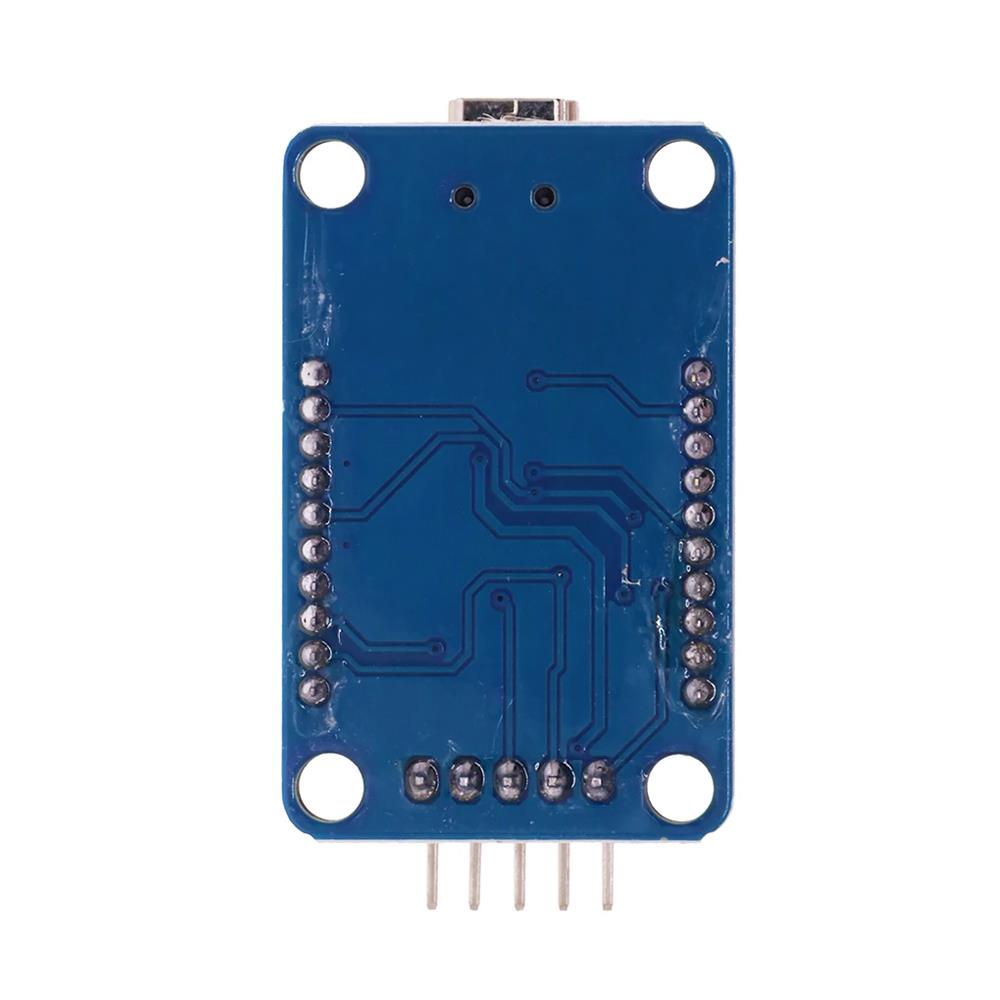

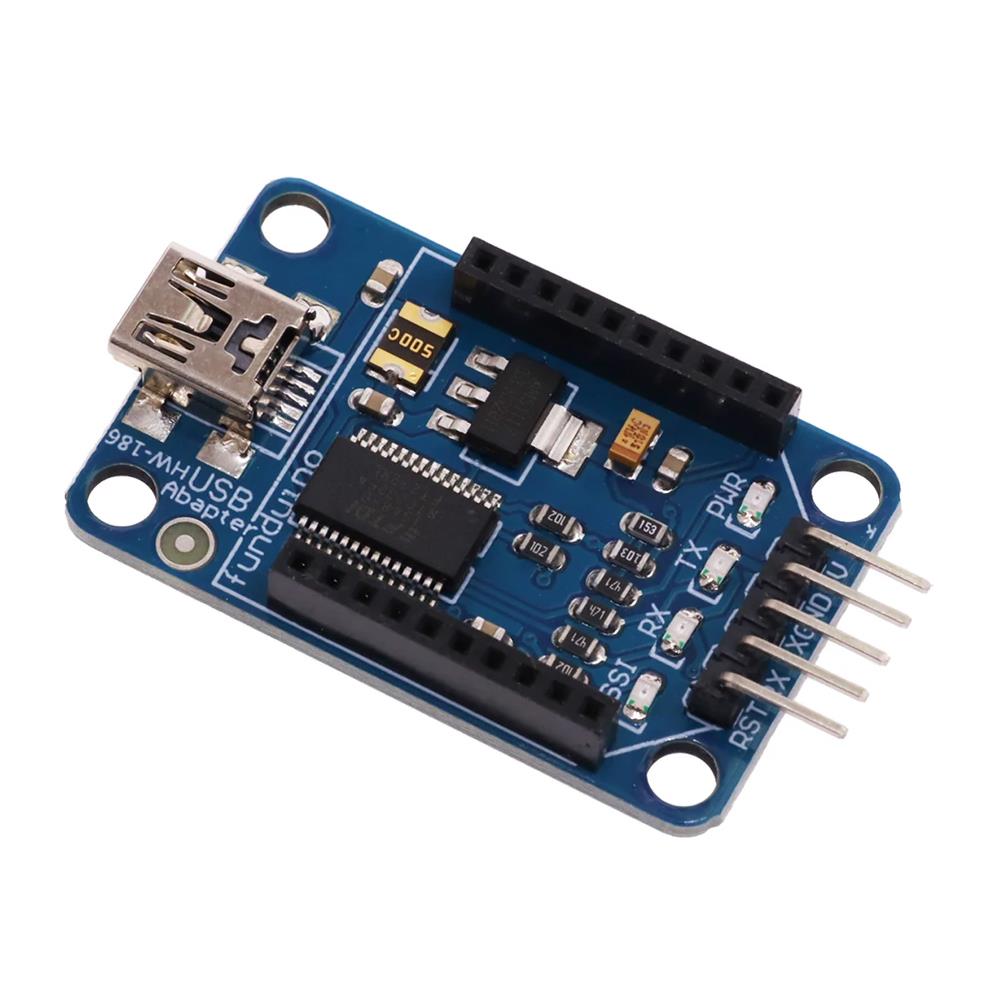

FT232RL XBee Bluetooth USB-Seri Dönüştürücü (USB Kablo Dahil)

Genel Ürün Özellikleri

XBee Explorer USB-Serial Adaptör FT232RL, Arduino Pro Mini, Sniffer Nano ve USB arayüzü bulunmayan diğer mikrodenetleyici kartları için ideal bir seri adaptör çözümüdür. BEE (20 pin, 2.0 mm) soketleri sayesinde doğrudan XBee modülleriyle uyumlu çalışır. Entegre FTDI FT232RL yongası, USB 2.0 protokolü ve Bit Bang mod desteği sunar. Böylelikle hem programlama hem de genel seri haberleşme uygulamalarınız için esneklik sağlar. Ayrıca 3.3V ve 5V seviyesinde besleme ile donatılmış olup, ister düşük güçlü sensör projelerinde ister geleneksel 5V Arduino uygulamalarında kullanılabilir.

Kullanım Alanları

• Arduino Pro Mini gibi USB’siz kartların programlanması ve debugging işlemleri.
• XBee modüllerinin X-CTU yazılımı ile konfigürasyonu ve test edilmesi.
• Bluetooth Bee ve diğer BEE uyumlu modüller üzerinden kablosuz seri veri aktarımı.
• IoT projelerinde PC’ye doğrudan USB bağlantısı ile veri toplama ve kontrol.
• Gömülü sistemlerde UART, SPI ve Bit Bang I/O protokolleriyle hızlı prototipleme.

Teknik Özellikler

Nasıl Kullanılır?

1. Modül Bağlantısı: BEE modülünü 20 pin sokete yerleştirin.
2. Gerilim Ayarı: Kart üzerindeki jumper üzerinden 3.3V veya 5V I/O seviyesini seçin.
3. USB Bağlantısı: Micro USB kabloyu bilgisayarınıza takın.
4. Sürücü Kurulumu: FTDI sürücüsünü yükleyin veya işletim sistemi sürücüsüz tanıyorsa direkt kullanın.
5. Yazılım ile Haberleşme: X-CTU veya Arduino IDE üzerinden COM port seçip XBee modülünü konfigüre edin.

Sıkça Sorulan Sorular

1. Hangi XBee modülleri ile uyumludur?

2.0 mm pin aralığına sahip tüm XBee serisi (ZigBee, 802.15.4, Bluetooth Bee vb.) modüllerle uyumludur.

2. Bit Bang Modu nasıl etkinleştirilir?

FTDI Bit Bang kontrol kütüphanelerini kullanarak, seri port komutları üzerinden IO pinlerini yazılım ile kontrol edebilirsiniz.

3. Arduino Pro Mini programlamak için ek ayar var mı?

DTR pini otomatik reset için mevcut değildir; bunun yerine RTS hattını yazılımda reset atmak üzere yapılandırabilirsiniz.

4. X-CTU dışında hangi yazılımlar desteklenir?

PuTTY, CoolTerm veya benzeri terminal programları ile direkt olarak seri haberleşme yapabilirsiniz.

5. Kart 5V’da mı çalışmalı, 3.3V’da mı?

Genel Arduino kartları için 5V önerilir. XBee modülleriniz 3.3V gerektiriyorsa, jumper’ı 3.3V konumuna alın.
