HC06 Bluetooth Seri Port Modülü (Alt Plakasız)

Neden HC06 Bluetooth Modül Tercih Edilmeli?

HC06 Bluetooth modül, kablo bağlantısı olmadan seri veri aktarmak isteyen kullanıcılar için pratik ve düşük maliyetli bir çözümdür. Mikrodenetleyici tarafında UART üzerinden gönderilen veri, Bluetooth bağlantısı kurulan cihaz tarafına kablosuz olarak iletilebilir. Aynı şekilde karşı taraftan gelen veri de modülün UART çıkışı üzerinden kontrol kartına aktarılır.

Bu yapı özellikle Arduino ile Android telefon arasında veri iletişimi, robot kontrolü, sensör verisi gönderme, seri terminal haberleşmesi, basit uzaktan komut uygulamaları ve prototip IoT denemeleri için kullanışlıdır. HC06 modül temel olarak kablosuz seri port köprüsü gibi çalışır; Wi-Fi bağlantısı, BLE haberleşmesi, internet erişimi, TCP/IP ağı veya gelişmiş Bluetooth master/slave yapılandırması beklenmemelidir.

Öne Çıkan Özellikler

• Bluetooth v2.0+EDR desteği: TLS ürün bilgisinde yüksek veri hızı sağlayan Bluetooth v2.0+EDR desteği belirtilmiştir.
• 3 Mbps EDR sınıfı: Enhanced Data Rate yapısı, Bluetooth 2.0+EDR standardında daha yüksek veri aktarım kapasitesi sunar.
• CSR Bluecore 04 tabanlı yapı: Kompakt ve düşük güç tüketimli Bluetooth seri haberleşme uygulamaları için kullanılır.
• 2.4GHz radyo transceiver: 2.402GHz – 2.480GHz frekans bandında çalışır.
• FHSS desteği: Frekans atlamalı yayılım spektrumu yapısı, parazit etkisini azaltmaya yardımcı olur.
• Tam duplex iletişim: Aynı anda veri gönderme ve alma işlemlerine imkan verir.
• UART arayüzü: Mikrodenetleyici, USB-TTL dönüştürücü veya seri haberleşme destekli kartlarla kullanılabilir.
• Varsayılan 9600 baud: TLS ürün bilgisinde varsayılan baud hızının 9600, 8 data bit, 1 stop bit, parity none olduğu belirtilmiştir.
• Dahili anten: Harici anten gerektirmeden kısa mesafeli Bluetooth haberleşme sağlar.
• Alt plakasız form: Doğrudan modül olarak gelir; taşıyıcı kart ve bağlantı altyapısı kullanıcı tarafından planlanmalıdır.

Kullanım Alanları

HC06 Bluetooth seri port modülü, UART verisini kablosuz Bluetooth bağlantısı üzerinden aktarmak gereken hobi, eğitim ve prototipleme projelerinde kullanılabilir. Özellikle Android cihazlardan Arduino tabanlı devrelere komut göndermek veya sensör verilerini kablosuz terminale aktarmak için tercih edilir.

HC06 Bluetooth Seri Port Modülü Ne İşe Yarar?

HC06 Bluetooth Seri Port Modülü, mikrodenetleyici ile başka bir Bluetooth cihaz arasında kablosuz seri veri köprüsü kurmak için kullanılır. Arduino tarafında seri porta yazılan veri, HC06 üzerinden Bluetooth bağlantısına aktarılır. Bluetooth bağlantısından gelen veri ise modülün TX hattından mikrodenetleyiciye iletilir.

Örneğin Android telefondaki bir seri terminal uygulamasından “1” gönderildiğinde Arduino bu veriyi okuyup bir LED’i yakabilir. “0” gönderildiğinde LED kapatılabilir. Aynı mantıkla robot yön kontrolü, röle tetikleme, sıcaklık verisi gönderme, basit menü kontrolü veya kablosuz ayar ekranı gibi uygulamalar geliştirilebilir. Modül donanım olarak seri haberleşmeyi kablosuz hale getirir; komutların ne anlama geleceği mikrodenetleyici yazılımında belirlenir.

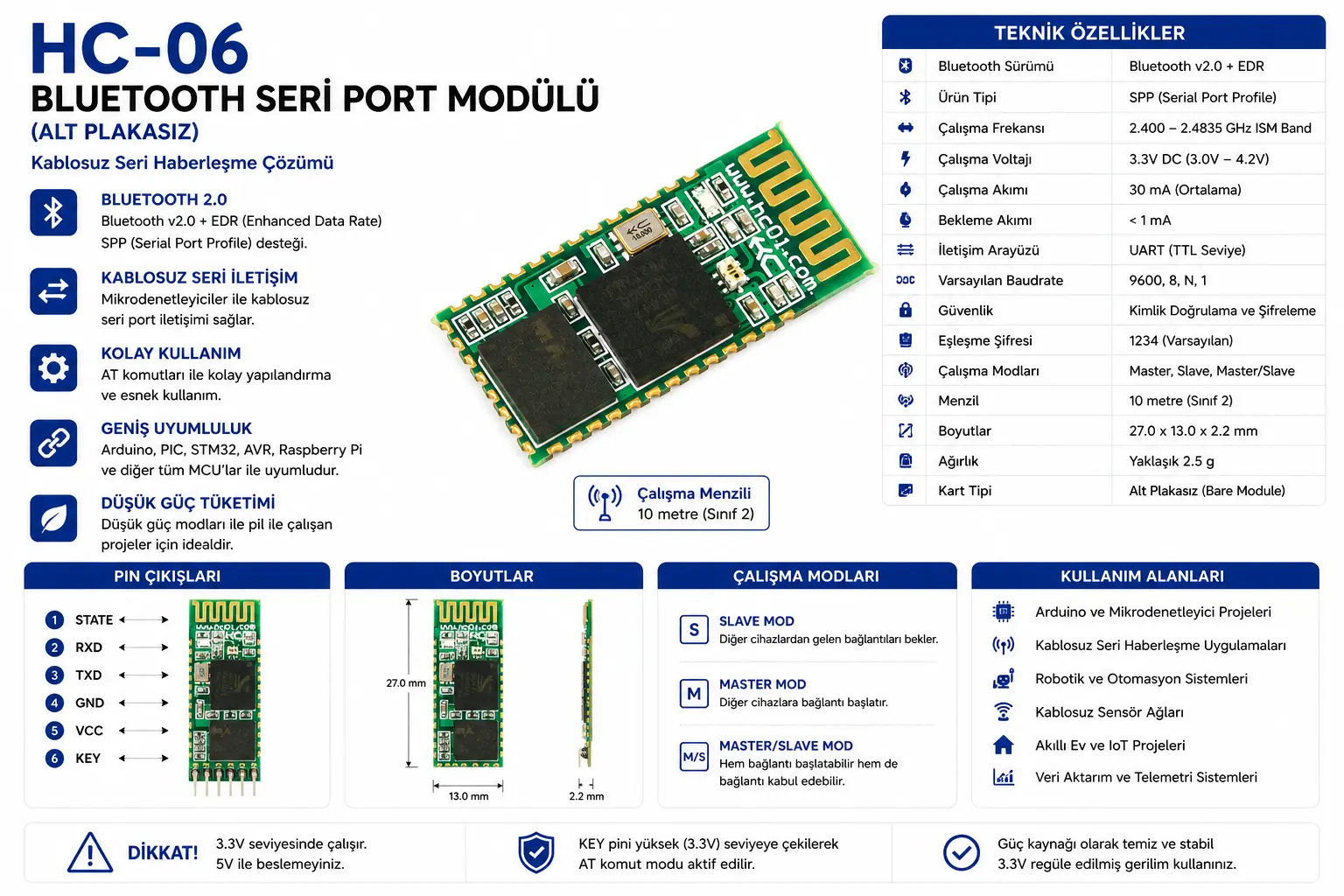

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Alt plakasız modül olduğunu unutmayın: Bu ürün klasik breakout kart gibi 5V regülatör, seviye dönüştürücü ve geniş pin header altyapısı içermeyebilir. Lehimleme ve taşıyıcı devre ihtiyacı kontrol edilmelidir.
2. 3.3V besleme kullanın: HC-06 core modül sınıfında besleme gerilimi 3.3V seviyesinde değerlendirilmelidir. 5V doğrudan VCC bağlantısı modüle zarar verebilir.
3. RX pinini 5V sinyalden koruyun: Arduino Uno gibi 5V lojik kullanan kartlarda Arduino TX hattı, HC06 RX hattına doğrudan bağlanmadan önce gerilim bölücü veya seviye dönüştürücü kullanılmalıdır.
4. TX/RX çapraz bağlantı yapın: Modül TX pini mikrodenetleyici RX pinine, modül RX pini mikrodenetleyici TX pinine bağlanmalıdır.
5. GND ortak bağlantısı yapın: HC06 modülü, mikrodenetleyici ve harici güç kaynağı aynı GND referansını paylaşmalıdır.
6. Varsayılan baud hızını kontrol edin: İlk kullanımda 9600 baud, 8N1 seri ayarıyla test yapılabilir. AT komutlarıyla baud hızı değiştirildiyse yazılım ayarı da güncellenmelidir.
7. AT komutlarını bağlantı yokken gönderin: HC-06 modüllerde AT komutları genellikle Bluetooth bağlantısı kurulmamışken UART üzerinden kullanılır.
8. Bluetooth eşleşme şifresini kontrol edin: Varsayılan PIN birçok HC-06 modülünde 1234 olarak kullanılır; daha önce değiştirilmiş modüllerde farklı olabilir.
9. iOS uyumluluğunu varsaymayın: HC06 klasik Bluetooth SPP mantığında çalışır. iPhone/iPad tarafında standart BLE cihazı gibi görünmesi beklenmemelidir.

HC06 Bluetooth Modül Nedir?

HC06 Bluetooth modül, UART üzerinden alınan seri veriyi Bluetooth bağlantısına aktaran kablosuz seri port modülüdür. Mikrodenetleyici açısından bakıldığında modül, TX ve RX pinleriyle çalışan bir seri haberleşme elemanı gibi davranır. Bluetooth tarafında ise eşleşen cihazla kablosuz veri aktarımı yapılır.

Bu modül, veri haberleşmesini kolaylaştırdığı için özellikle Arduino eğitim setlerinde ve robotik projelerde yaygın kullanılır. Kullanıcı, Android telefon veya bilgisayar üzerinde çalışan seri terminal uygulamasıyla mikrodenetleyiciye komut gönderebilir ya da mikrodenetleyiciden gelen sensör değerlerini kablosuz olarak takip edebilir.

Alt Plakasız HC06 ile Breakout HC06 Arasındaki Fark Nedir?

Alt plakasız HC06, temel Bluetooth core modül yapısına daha yakındır. Bu tip modüllerde pinler yarım delikli SMD pad formunda olabilir ve doğrudan breadboard’a takılmak için uygun olmayabilir. Ayrıca her alt plakasız modülde 5V regülatör, seviye dönüştürücü, buton veya kolay bağlantı header’ı bulunmayabilir.

Breakout HC06 modüllerde ise genellikle taşıyıcı PCB, pin header, LED, regülatör ve bazen 5V giriş toleransı sağlayan ek devreler bulunur. Bu nedenle bağlantı talimatları ürün formuna göre değişir. Alt plakasız modül kullanılacaksa özellikle 3.3V besleme, lehimleme kalitesi ve UART seviye dönüştürme daha kritik hale gelir.

HC06 ile Arduino Bağlantısında Nelere Dikkat Edilmeli?

Arduino ile HC06 bağlantısı yapılırken en önemli konu lojik seviyedir. Arduino Uno ve Mega gibi kartlar 5V lojik seviyede çalışır. HC06 core modül RX hattı 3.3V sınıfında değerlendirilmelidir. Bu nedenle Arduino TX çıkışından gelen 5V sinyal, direnç bölücü veya lojik seviye dönüştürücü ile düşürülmelidir.

Modül TX hattı çoğu uygulamada Arduino RX pini tarafından HIGH olarak algılanabilir; ancak sistem kararlılığı için veri sayfası ve kullanılan kartın giriş eşiği kontrol edilmelidir. Yazılım tarafında 9600 baud ile seri haberleşme başlatılıp Android terminal uygulaması üzerinden veri gönderme/alma testi yapılabilir. Kod yükleme sırasında Arduino donanım seri portu kullanılıyorsa HC06 bağlantısını geçici olarak ayırmak gerekebilir.

HC06 ve HC05 Arasındaki Fark Nedir?

HC06, pratik uygulamalarda genellikle slave Bluetooth seri port modülü olarak kullanılır. Bu yapı, telefon veya bilgisayar gibi master cihazların HC06’ya bağlanması için uygundur. Basit robot kontrolü, sensör verisi izleme ve Android terminal haberleşmesi gibi uygulamalarda yeterlidir.

HC05 ise birçok versiyonda master/slave yapılandırma, daha geniş AT komut seçenekleri ve iki Bluetooth modülünü birbirine bağlama gibi uygulamalarda tercih edilir. İki mikrodenetleyici arasında Bluetooth üzerinden modül-modül bağlantı kurmak veya master mod gerektiren projeler yapmak isteniyorsa HC05 tipi modüller daha uygun olabilir.

AT Komutları Ne İşe Yarar?

AT komutları, HC06 modülün adını, baud hızını ve eşleşme PIN kodunu değiştirmek için kullanılır. HC-06 dokümanında varsayılan seri ayar 9600N81, varsayılan ID “linvor” ve varsayılan PIN “1234” olarak belirtilmiştir. AT komutlarıyla baud hızı 1200’den daha yüksek değerlere kadar ayarlanabilir.

AT komutları genellikle modül Bluetooth bağlantısı kurmamış durumdayken UART üzerinden gönderilir. Komutların büyük harfle yazılması ve bazı firmware sürümlerinde satır sonu kullanılmaması gerekebilir. Modülün AT komut davranışı firmware versiyonuna göre değişebileceği için ilk testte yalnızca “AT” komutu gönderilerek “OK” yanıtı kontrol edilmelidir.

HC06 Bluetooth Modül Hangi Ürünlerle Birlikte Kullanılır?

Bu HC06 Bluetooth Seri Port Modülü (Alt Plakasız), Arduino Uno, Arduino Nano, Arduino Mega, STM32 geliştirme kartları, ESP32/ESP8266 kartları, Raspberry Pi Pico, USB-TTL dönüştürücüler, 3.3V regülatör modülleri, lojik seviye dönüştürücüler, breadboard adaptör kartları, jumper kablolar, robotik şaseler, röle kartları, motor sürücüler, sensör modülleri ve seri terminal yazılımlarıyla birlikte kullanılabilir. Bağlantı öncesinde besleme voltajı, UART lojik seviyesi, TX/RX yönü, GND ortaklığı, Bluetooth eşleşme modu ve anten alanı kontrol edilmelidir.

Teknik Referans

HC-06 üretici dokümanında modülün CSR BC04 Bluetooth teknolojisine dayandığı, dahili 2.4GHz anten, adaptive frequency hopping, 3.1V-4.2V düşük voltaj çalışma, UART veri hatları, 27mm x 13mm x 2mm core modül boyutu, Class 2 güç seviyesi ve 9600N81 varsayılan seri ayar bilgileri yer alır. Detaylı bilgi için
HC-06 Bluetooth Module Data Sheet dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x HC06 Bluetooth Seri Port Modülü (Alt Plakasız)

Sık Sorulan Sorular

HC06 Bluetooth Seri Port Modülü nedir?

UART seri haberleşmeyi Bluetooth bağlantısına dönüştüren, mikrodenetleyici projelerinde kablosuz veri aktarımı için kullanılan Bluetooth seri port modülüdür.

Bu ürün alt plakasız mı?

Evet. Ürün adı alt plakasız HC06 Bluetooth seri port modülü olarak geçer. Breakout kartlardaki regülatör, pin header veya seviye dönüştürücü bulunduğu varsayılmamalıdır.

Arduino ile kullanılabilir mi?

Evet. Arduino TX/RX seri haberleşme pinleriyle kullanılabilir; ancak Arduino 5V loj header veya seviye dönüştürücü bulunduğu varsayılmamalıdır.

Varsayılan baud hızı nedir?

TLS ürün bilgisinde varsayılan baud hızı 9600, 8 data bit, 1 stop bit ve parity none olarak belirtilmiştir.

Bluetooth sürümü nedir?

TLS ürün bilgisinde Bluetooth v2.0+EDR desteği belirtilmiştir.

Hangi frekans aralığında çalışır?

TLS ürün bilgisinde çalışma frekansı 2.402GHz – 2.480GHz olarak belirtilmiştir.

iPhone ile kullanılabilir mi?

Standart HC06 modüller klasik Bluetooth SPP mantığında çalışır. iOS cihazlar için BLE cihazı gibi doğrudan uyumlu kabul edilmemelidir.

HC06 iki modül birbirine bağlanabilir mi?

HC06 genellikle slave seri port modülü olarak kullanılır. İki modül arasında master/slave bağlantı gerekiyorsa HC05 gibi master mod destekli modüller değerlendirilmelidir.

Wi-Fi bağlantısı sağlar mı?

Hayır. HC06 Bluetooth seri port modülüdür; Wi-Fi, TCP/IP veya internet bağlantısı sağlamaz.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet HC06 Bluetooth Seri Port Modülü (Alt Plakasız) bulunur.
