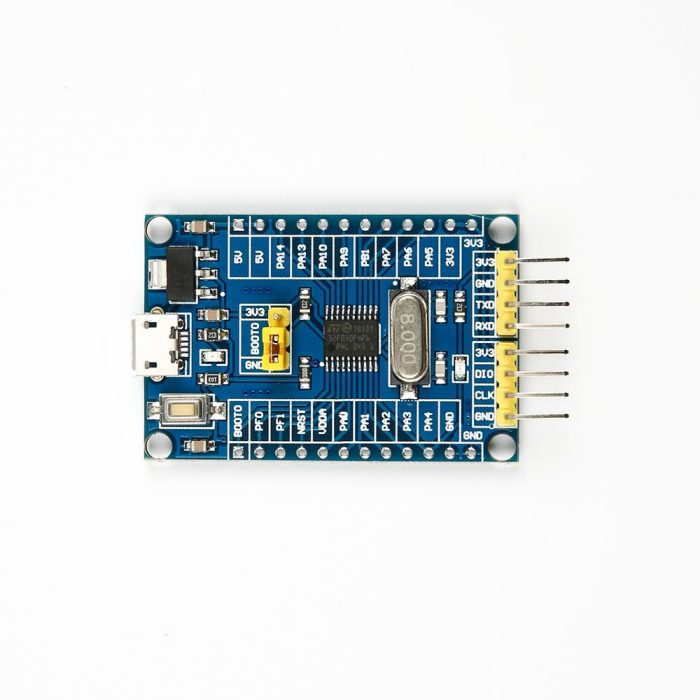

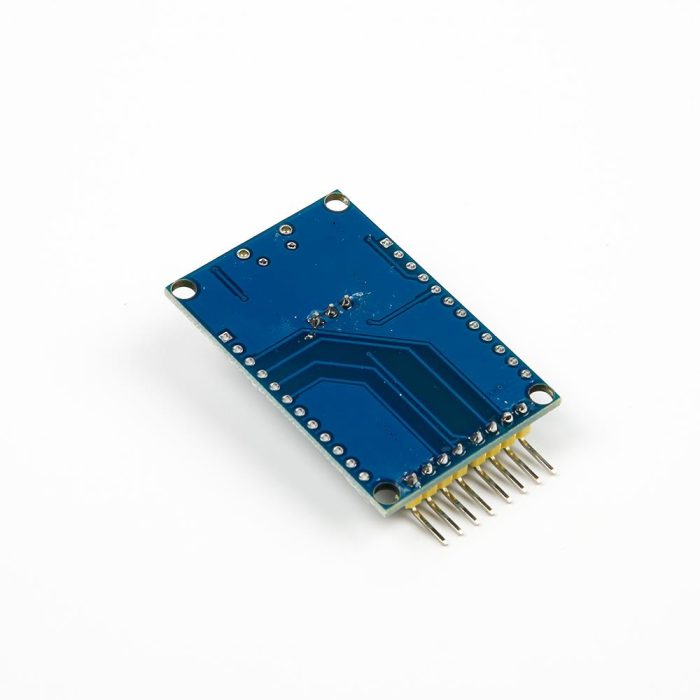

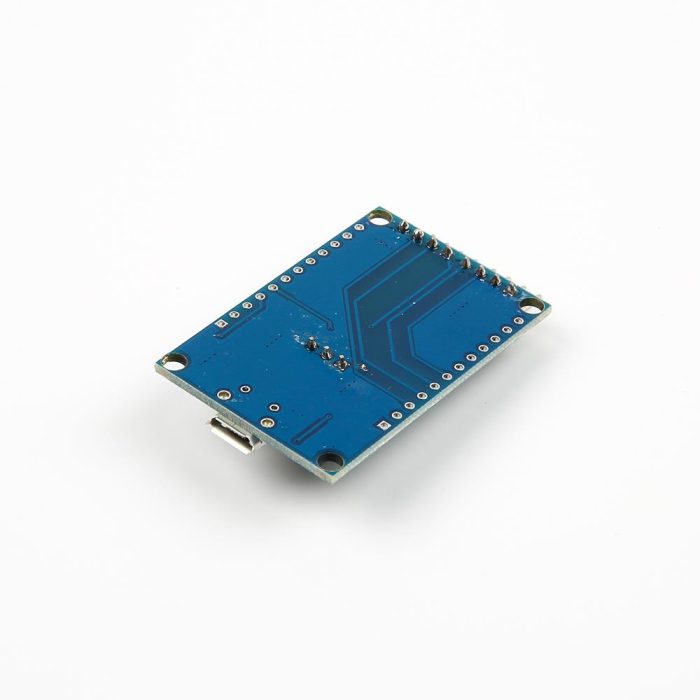

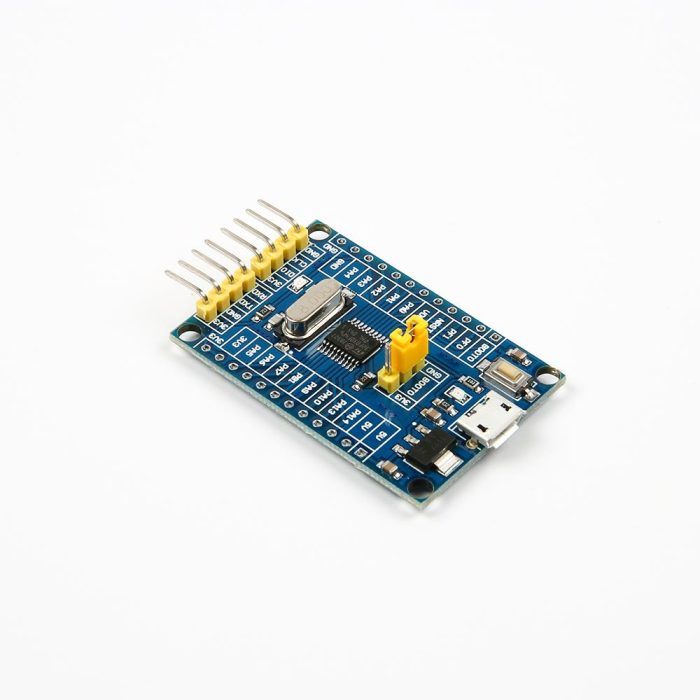

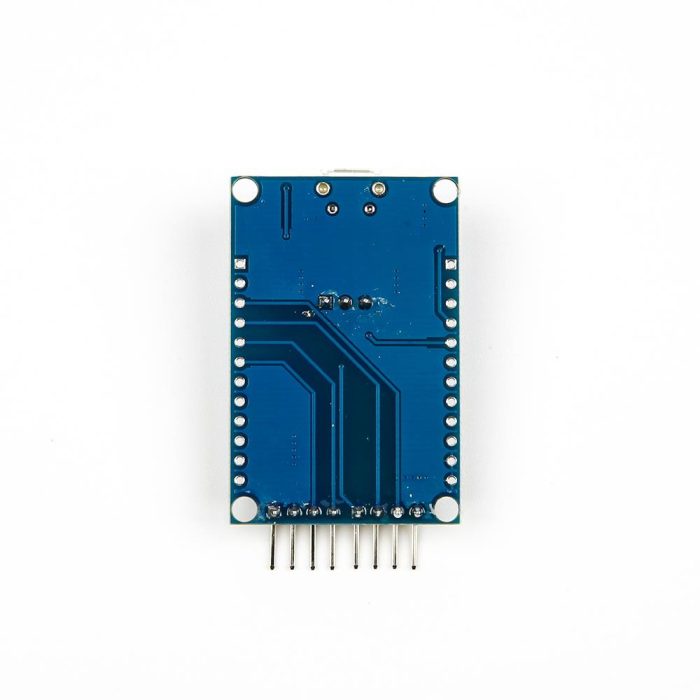

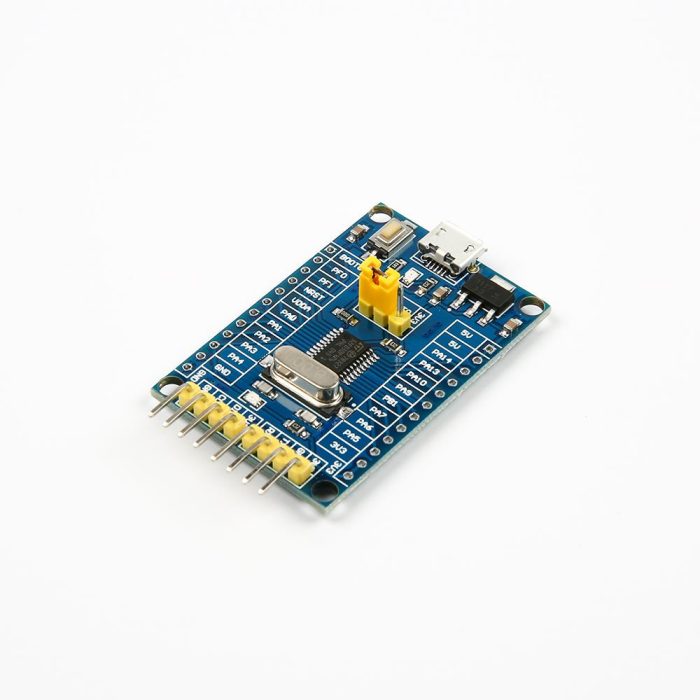

STM32F030F4P6 Geliştirme Kartı v1.1

Neden STM32F030F4P6 Geliştirme Kartı Tercih Edilmeli?

STM32F030F4P6 geliştirme kartı, STM32 ekosistemine düşük maliyetli ve sade bir kartla başlamak isteyen kullanıcılar için uygundur. Arduino sınıfı 8-bit kartlardan 32-bit ARM mimarisine geçiş yapmak isteyen geliştiriciler, bu kart ile GPIO kontrolü, ADC okuma, seri haberleşme, timer kullanımı ve düşük seviyeli register / HAL tabanlı yazılım geliştirme konularını uygulamalı olarak öğrenebilir.

Kartın minimum sistem yapısında olması, gereksiz çevre birimleri yerine doğrudan mikrodenetleyicinin temel pinlerine ve programlama arayüzlerine odaklanmayı sağlar. Bu yapı; eğitim, prototipleme, düşük güçlü kontrol sistemleri, sensör uygulamaları ve küçük otomasyon projeleri için avantajlıdır. Ancak kart üzerinde dahili ST-Link programlayıcı bulunmadığı için programlama ve hata ayıklama için harici ST-Link, SWD programlayıcı veya uygun ISP bağlantısı planlanmalıdır.

Öne Çıkan Özellikler

• STM32F030F4P6 mikrodenetleyici: STMicroelectronics STM32F0 serisi Cortex-M0 tabanlı mikrodenetleyici içerir.
• 32-bit ARM Cortex-M0 çekirdek: Temel gömülü sistem kontrol uygulamaları için modern 32-bit işlemci mimarisi sunar.
• 48MHz maksimum CPU frekansı: STM32F030F4 mikrodenetleyici ailesi 48MHz’e kadar çalışabilir.
• 16KB Flash bellek: Uygulama kodu için dahili program belleği sağlar.
• 4KB SRAM: Değişkenler, buffer ve çalışma zamanı verileri için temel RAM alanı sunar.
• 8MHz dış kristal: Kart üzerinde harici saat kaynağı olarak 8MHz kristal bulunur.
• SWD / ISP arayüzü: Programlama ve hata ayıklama için harici programlayıcı bağlantısına uygundur.
• Mikro-USB güç girişi: Kart, Mikro-USB üzerinden DC 5V ile beslenebilir.
• Kompakt minimum sistem kartı: 47 x 30 mm boyutuyla prototip ve gömülü sistem denemelerine kolay entegre edilir.
• STM32 eğitimine uygun: HAL, LL, register seviyesinde programlama ve CubeIDE tabanlı geliştirme için kullanılabilir.

Kullanım Alanları

STM32F030F4P6 minimum sistem kartı, 32-bit mikrodenetleyici tabanlı kontrol ve eğitim uygulamaları için kullanılabilir. Küçük bellek yapısı nedeniyle daha çok temel kontrol, sensör okuma, zamanlayıcı, haberleşme ve düşük maliyetli gömülü sistem projelerine uygundur.

STM32F030F4P6 Geliştirme Kartı Ne İşe Yarar?

STM32F030F4P6 Geliştirme Kartı v1.1, STM32F030F4P6 mikrodenetleyiciyi kullanıma hazır minimum sistem kartı formunda sunar. Kullanıcı, harici programlayıcı ile karta yazılım yükleyebilir, mikrodenetleyici pinleri üzerinden sensör, buton, LED, haberleşme modülü veya düşük güçlü kontrol devreleri bağlayabilir.

Bu kart özellikle STM32CubeIDE, STM32CubeMX, HAL kütüphaneleri, LL sürücüleri veya register tabanlı geliştirme öğrenmek için uygundur. Mikrodenetleyici üzerinde yer alan GPIO, ADC, timer, UART, SPI ve I2C çevre birimleri kullanılarak temel gömülü yazılım geliştirme pratikleri yapılabilir. Kart bir Arduino UNO alternatifi gibi kullanılabilir; ancak Arduino ekosistemindeki tak-çalıştır shield mantığı yerine STM32 programlama ve SWD/ISP bağlantı mantığı gerektirir.

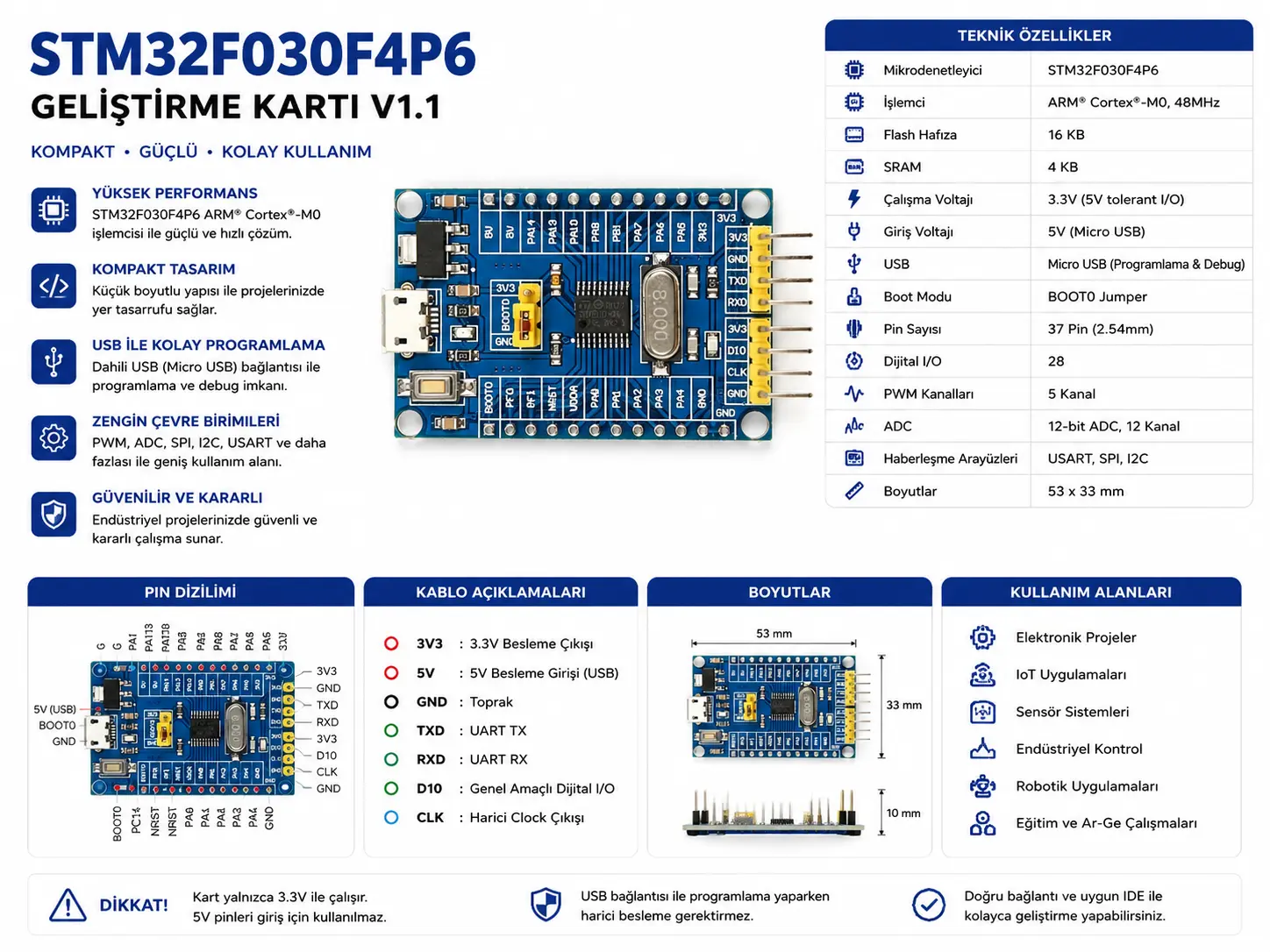

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Mikro-USB bağlantısını güç girişi olarak değerlendirin: TLS ürün bilgisinde kart güç kaynağı Mikro-USB DC 5V olarak belirtilmiştir. Bu port dahili programlayıcı veya USB-UART işlevi gördüğü varsayılmamalıdır.
2. Programlama için harici araç planlayın: SWD üzerinden programlama ve debug için ST-Link veya uyumlu SWD programlayıcı gerekir.
3. 3.3V lojik seviyeye dikkat edin: STM32F030F4 mikrodenetleyici 2.4V-3.6V çalışma sınıfındadır. 5V sinyal bağlamadan önce ilgili pinin toleransı datasheet üzerinden kontrol edilmelidir.
4. GND ortak bağlantısı yapın: Harici sensör, programlayıcı, USB-TTL dönüştürücü veya güç kaynağı bağlanırken GND referansı ortak olmalıdır.
5. BOOT pin durumunu kontrol edin: ISP/bootloader kullanımlarında BOOT konfigürasyonu doğru ayarlanmalıdır.
6. SWD pinlerini başka devrelerle çakıştırmayın: SWDIO ve SWCLK pinleri debug/programlama sırasında temiz erişilebilir olmalıdır.
7. Besleme hattını kararlı tutun: Mikrodenetleyici resetlenmesi, programlama hatası veya kararsız çalışma çoğu zaman zayıf 5V/3.3V beslemeden kaynaklanabilir.
8. Yüksek akımlı cihazları doğrudan pine bağlamayın: Röle, motor, solenoid veya LED şerit gibi yükler için sürücü transistor, MOSFET veya röle kartı kullanılmalıdır.
9. ADC ölçümlerinde referans gerilimi dikkate alın: Analog girişlerde ölçüm aralığı mikrodenetleyici analog beslemesiyle sınırlıdır; 3.3V üzeri analog gerilim uygulanmamalıdır.

STM32F030F4P6 Nedir?

STM32F030F4P6, STMicroelectronics STM32F0 ailesinde yer alan, ARM Cortex-M0 tabanlı 32-bit mikrodenetleyicidir. 48MHz’e kadar çalışma frekansı, 16KB Flash, 4KB SRAM, 12-bit ADC, timer kaynakları ve temel haberleşme arayüzleriyle düşük maliyetli gömülü sistem uygulamaları için tasarlanmıştır.

Bu mikrodenetleyici, 8-bit mikrodenetleyicilere göre daha gelişmiş çevre birimleri ve 32-bit işlem mimarisi sunar. Aynı zamanda bellek kapasitesi sınırlı olduğu için daha sade, optimize edilmiş ve kaynak verimli yazılım geliştirmeyi gerektirir. Bu özellik, embedded C ve STM32 çevre birimi yönetimi öğrenmek isteyen kullanıcılar için iyi bir eğitim zemini oluşturur.

Minimum Sistem Geliştirme Kartı Ne Demektir?

Minimum sistem kartı, bir mikrodenetleyicinin çalışması için gereken temel donanım bileşenlerini kart üzerinde sunan geliştirme platformudur. Güç regülasyonu, saat kaynağı, reset/boot bağlantıları, programlama arayüzü ve pin erişimi minimum sistem kartlarının temel yapı taşlarıdır.

STM32F030F4P6 Geliştirme Kartı v1.1 de bu mantıkla hazırlanmıştır. Kart, kullanıcıya hazır bir MCU taşıyıcı platform sunar; fakat birçok büyük geliştirme kartında bulunan dahili debugger, USB-UART dönüştürücü, geniş konektörler veya çok sayıda çevre birimi bu tip minimum kartlarda bulunmayabilir. Bu nedenle kart daha esnek, kompakt ve düşük maliyetli bir geliştirme zemini sağlar.

SWD ve ISP Programlama Arasındaki Fark Nedir?

SWD, Serial Wire Debug anlamına gelir ve STM32 mikrodenetleyicilerde programlama ile hata ayıklama için kullanılan iki hatlı debug arayüzüdür. ST-Link gibi programlayıcılar üzerinden SWDIO, SWCLK, GND ve hedef gerilim referansı kullanılarak karta yazılım yüklenebilir ve debug yapılabilir.

ISP veya sistem içi programlama ise mikrodenetleyicinin bootloader modları üzerinden yazılım yükleme mantığını ifade eder. STM32 tarafında bu yöntem genellikle BOOT pin konfigürasyonu, USART bağlantısı ve uygun yazılım aracı gerektirir. Pratik geliştirme sürecinde en stabil yöntem çoğu kullanıcı için SWD + ST-Link bağlantısıdır.

STM32F030F4P6 Geliştirme Kartı Hangi Ürünlerle Birlikte Kullanılır?

Bu STM32F030F4P6 Geliştirme Kartı v1.1, ST-Link V2 programlayıcı, SWD bağlantı kabloları, USB-TTL dönüştürücü, 3.3V uyumlu sensör modülleri, breadboard, jumper kablolar, OLED/LCD ekranlar, röle/MOSFET sürücü kartları, butonlar, LED modülleri, potansiyometreler, I2C/SPI/UART haberleşme modülleri ve kararlı 5V güç kaynaklarıyla birlikte kullanılabilir. Bağlantı öncesinde pin seviyesi, programlama arayüzü, BOOT konumu, GND ortaklığı ve besleme kalitesi kontrol edilmelidir.

Teknik Referans

STMicroelectronics STM32F030F4 resmi ürün bilgisinde STM32F030x4/x6/x8/xC mikrodenetleyicilerin 48MHz’e kadar çalışan ARM Cortex-M0 32-bit çekirdek, 16KB’den 256KB’ye Flash bellek, 4KB’den 32KB’ye SRAM, 12-bit ADC, I2C, SPI, USART, timer kaynakları ve 2.4V-3.6V çalışma gerilimiyle tanımlandığı belirtilir. Detaylı ürün bilgisi için
STMicroelectronics STM32F030F4 resmi ürün sayfasını inceleyebilirsiniz.

STM32F030x4/x6/x8/xC resmi datasheet dokümanında STM32F030F4 varyantı için 16KB Flash, 4KB SRAM, 15 GPIO, 1 x SPI, 1 x I2C, 1 x USART, 12-bit ADC, 48MHz maksimum CPU frekansı, 2.4V-3.6V çalışma gerilimi ve TSSOP20 paket bilgileri yer alır. Detaylı teknik bilgi için
STMicroelectronics STM32F030F4 resmi datasheet dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

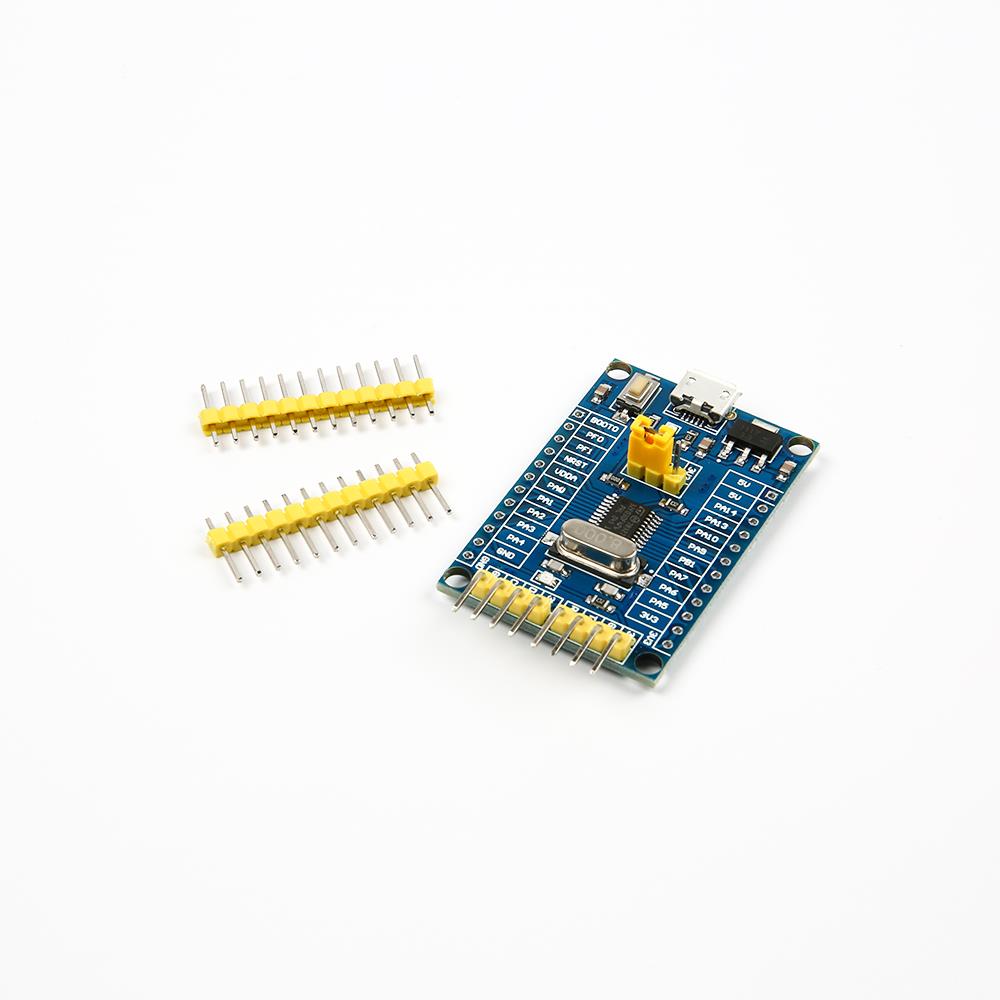

• 1 x STM32F030F4P6 Geliştirme Kartı v1.1

Sık Sorulan Sorular

STM32F030F4P6 Geliştirme Kartı v1.1 nedir?

ARM Cortex-M0 tabanlı STM32F030F4P6 mikrodenetleyici içeren kompakt minimum sistem geliştirme kartıdır.

Hangi mikrodenetleyiciyi kullanır?

Kart üzerinde STMicroelectronics STM32F030F4P6 mikrodenetleyici bulunur.

Çekirdek mimarisi nedir?

TLS ürün bilgisinde çekirdeğin 32-bit Cortex-M0 olduğu belirtilmiştir.

Flash ve SRAM kapasitesi nedir?

TLS ürün bilgisinde 16KB Flash bellek ve 4KB SRAM bilgisi yer alır.

Kart kaç volt ile beslenir?

TLS ürün bilgisinde kart güç kaynağı Mikro-USB üzerinden DC 5V olarak belirtilmiştir.

Mikro-USB üzerinden programlanır mı?

Bu kartta Mikro-USB bağlantısı güç girişi olarak değerlendirilmelidir. Programlama için SWD/ISP arayüzü ve uygun harici programlayıcı gerekir.

ST-Link gerekir mi?

SWD üzerinden programlama ve debug yapmak için ST-Link veya uyumlu SWD programlayıcı kullanılması önerilir.

5V sensörlerle doğrudan kullanılabilir mi?

STM32F030F4 mikrodenetleyici 3.3V çalışma sınıfındadır. 5V sinyal bağlamadan önce pin toleransı kontrol edilmeli, gerekirse seviye dönüştürücü kullanılmalıdır.

Kart boyutu nedir?

TLS ürün bilgisinde kart boyutu 47 x 30 mm olarak belirtilmiştir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet STM32F030F4P6 Geliştirme Kartı v1.1 bulunur.
