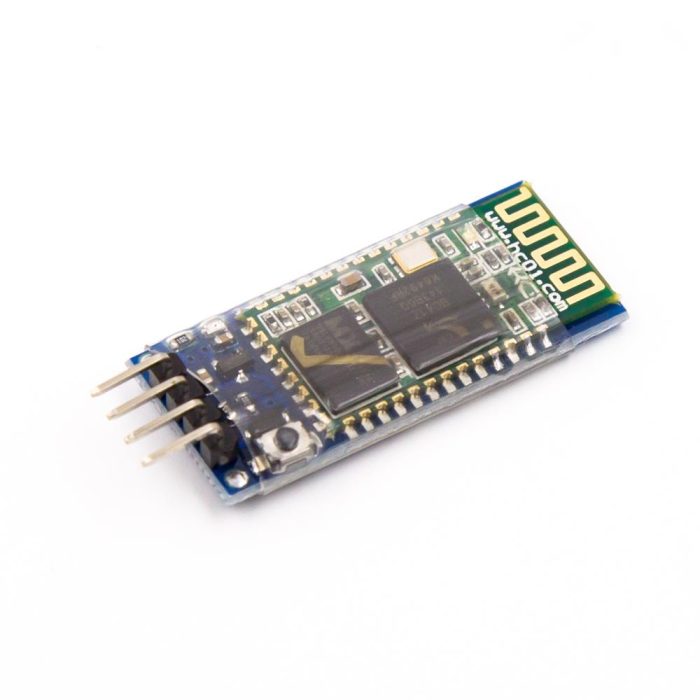

HC05 4 Pin Kablosuz Bluetooth Master + Slave Modülü (Butonlu)

Genel Ürün Özellikleri

HC-05 4 Pin kablosuz Bluetooth seri iletişim modülü, herhangi bir mikrodenetleyici ile kolayca kullanılmak üzere tasarlanmıştır. Üzerindeki UART arayüzü sayesinde veriyi kesintisiz iletir ve alır; bu sayede projelerinizde kablo karmaşası olmadan haberleşme sağlayabilirsiniz. Cihaz, Master ve Slave modlarını destekler; böylelikle hem Bluetooth uyumlu telefonlar ve bilgisayarlarla hem de diğer HC-Modüller ile çift yönlü bağlantı kurabilirsiniz. Eklenen kontrol butonu, komut (AT) moduna geçişi ve veri moduna dönüşü zahmetsiz hale getirir.

Kullanım Alanları

HC-05 Bluetooth Modülü, çok sayıda uygulamada güvenle tercih edilir:

• Arduino, ESP32, STM32 gibi kartlarda seri veri aktarımı
• Endüstriyel otomasyon ve sensör ağları
• GPS alıcıları ve PDA cihazları ile uyumlu kablosuz haberleşme
• Uzaktan kontrol edilen robot ve IoT projeleri
• Bilgisayar ve mobil cihazlar arası veri paylaşımı

Teknik Özellikler

Avantajlar ve Faydaları

• Esnek Kullanım: Hem Master hem de Slave modları bir arada sunar.
• Kolay Konfigürasyon: AT komutları ile isim, parola ve baud hızı hızlıca değiştirilebilir.
• Butonlu Geçiş: Tek tuşla Komut (38400 baud) ve Veri Modu (9600 baud) arasında geçiş yapabilirsiniz.
• Geniş Protokol Desteği: UART, Bluetooth SPP profili üzerinden şifreli ve şifresiz haberleşme.
• Düşük Güç Tüketimi: Çalışırken sadece 30 mA, bekleme modunda neredeyse sıfır akım tüketir.
• Güvenlik: Authentication ve Encryption özellikleri sayesinde veri gizliliği korunur.

Nasıl Kurulur?

1. Pin Bağlantıları:
   • RXD → Mikrodenetleyici TX
   • TXD → Mikrodenetleyici RX
   • VCC → +5V
   • GND → Toprak
2. LED Durumları:
   • Her 2 saniyede bir: Komut Modu aktif
   • Hızlı yanıp sönme: Veri Modu beklemede
   • 1 saniyede iki kez: Veri Modu bağlantı sağlandı
3. Buton Kullanımı:
   • Basılıyken → AT Komut Moduna geçiş
   • Kısa basış → Veri modunda bağlantı
4. AT Komutları:
   • AT → “OK” yanıtı
   • AT+NAME=YeniAd → Modül adını değiştirir
   • AT+PSWD=1234 → Parolayı ayarlar
   • AT+ROLE=1 → Master, AT+ROLE=0 → Slave
5. Veri Modu: UART hızı 9600, 8N1 formatındadır. PuTTY veya Tera Term ile test edebilirsiniz.

Sıkça Sorulan Sorular (SSS)

SSS1: HC-05 ile HC-06 modülleri arasındaki fark nedir?

HC-05 hem Master hem Slave modunda çalışabilir; HC-06 ise yalnızca Slave modundadır.

SSS2: Bluetooth parolasını nasıl değiştiririm?

AT komut modunda AT+PSWD=0000 şeklinde parolanızı güncelleyebilirsiniz.

SSS3: Master moduna geçmek için hangi komutu kullanmalıyım?

AT komut modunda AT+ROLE=1 komutunu göndererek Master modunu etkinleştirebilirsiniz.

SSS4: Bağlantı menzili neden düşüyor?

Çevresel engeller, RF parazit ve anten yönelimi bağlantı mesafesini etkiler. Düz görüş hattı menzili 10 m’dir.

SSS5: Veri modunda baud hızını nasıl ayarlarım?

AT komutunda AT+UART=115200,0,0 kullanarak 115200 baud ve 8N1 formatına geçebilirsiniz.
