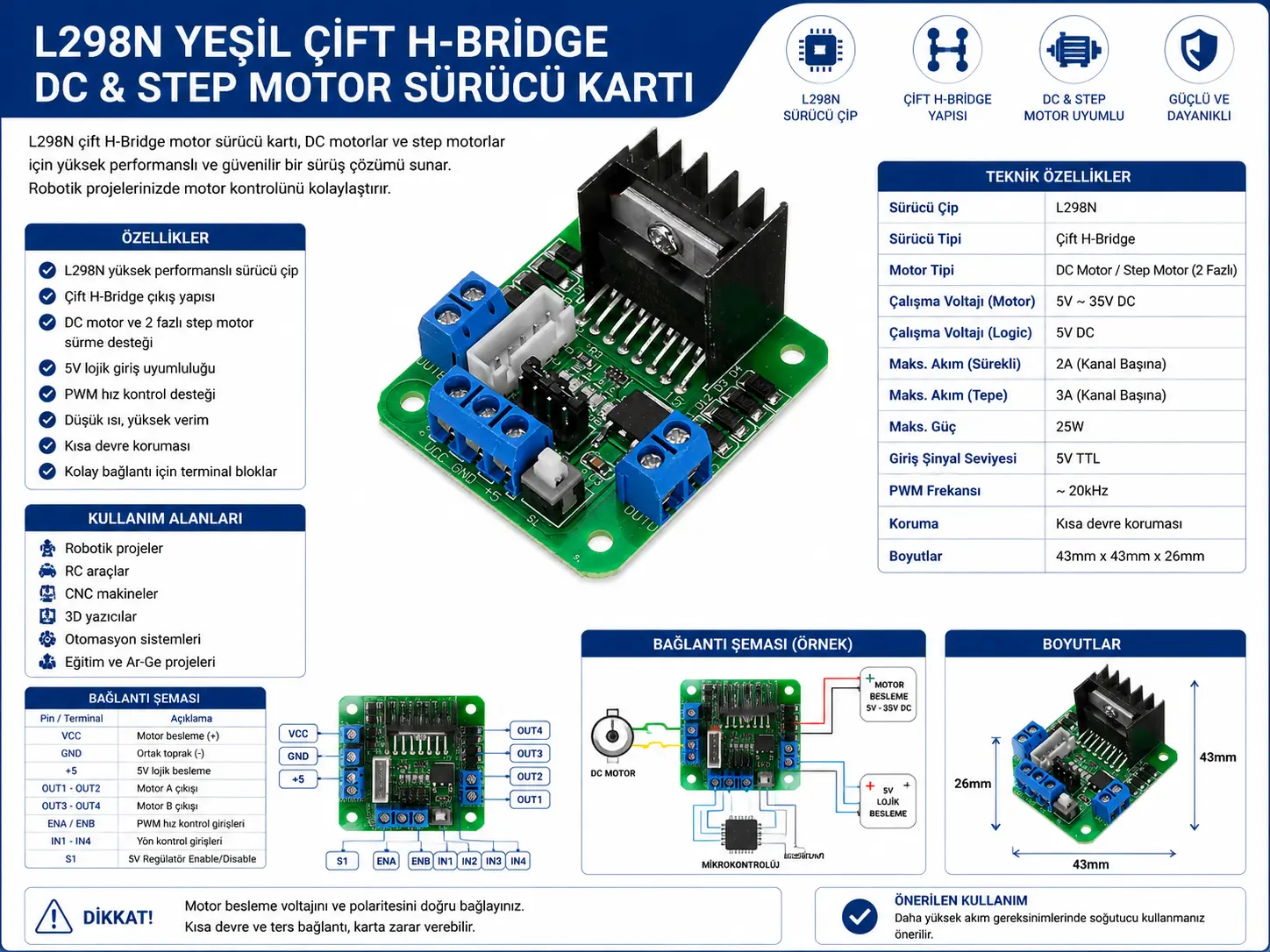

L298N Yeşil Çift H Bridge DC/Step Motor Sürücü Kartı

Neden L298N Motor Sürücü Kartı Tercih Edilmeli?

L298N motor sürücü kartı, mikrodenetleyici pinlerinin doğrudan süremeyeceği DC motor ve step motor yüklerini kontrol etmek için pratik bir çözümdür. Arduino veya ESP32 gibi kartlar yalnızca düşük akımlı lojik sinyal üretebilir; motorlar ise daha yüksek akım ve harici besleme gerektirir. L298N kartı, kontrol kartı ile motor arasında güç sürücü arabirimi olarak görev yapar.

Çift H-köprü yapısı sayesinde iki DC motorun ileri-geri yön kontrolü bağımsız olarak yapılabilir. ENA ve ENB pinleri üzerinden PWM sinyali uygulanarak motor hız kontrolü sağlanabilir. Aynı kart, uygun bağlantı ile bir adet bipolar step motor sürmek için de kullanılabilir. Bu nedenle robot araba, çizgi izleyen robot, mini sumo, eğitim setleri ve temel motor kontrol projelerinde sık tercih edilir.

Öne Çıkan Özellikler

• L298N sürücü entegresi: Çift H-köprü yapısıyla DC motor ve step motor kontrolü sağlar.
• İki DC motor kontrolü: MotorA ve MotorB çıkışları üzerinden iki DC motor bağımsız olarak sürülebilir.
• Bir step motor desteği: Bipolar step motor kontrol denemelerinde kullanılabilir.
• 5-35V DC motor besleme: Geniş motor voltaj aralığıyla farklı hobi motorlarıyla kullanılabilir.
• 2A sürekli akım: Kanal başına 2A seviyesine kadar motor sürme kapasitesi kaynak ürün bilgisinde belirtilmiştir.
• 3A pik akım: Kısa süreli anlık akım yükselmelerinde 3A’e kadar pik değer belirtilmiştir.
• ENA / ENB girişleri: PWM hız kontrolü veya kanal etkinleştirme için kullanılabilir.
• IN1-IN4 yön girişleri: Motorların ileri, geri ve durma davranışları yazılımla kontrol edilebilir.
• Dahili 5V regülatör: 7V üzeri motor beslemesinde kart üzerindeki regülatör lojik besleme sağlayabilir.
• LED’li yön gösterme: Motor kanalı yön durumunu görsel olarak takip etmeye yardımcı olur.

Nerelerde Kullanılır?

L298N çift motor sürücü kartı, DC motor veya step motor kontrolü gereken hobi, eğitim, robotik ve prototipleme uygulamalarında kullanılır. Özellikle iki tekerlekli robot platformları ve temel hareket kontrol projeleri için pratik bir karttır.

L298N Motor Sürücü Kartı Ne İşe Yarar?

L298N Yeşil Çift H Bridge DC/Step Motor Sürücü Kartı, mikrodenetleyiciden gelen düşük akımlı lojik sinyalleri kullanarak motor tarafında daha yüksek akım ve gerilimle çalışan yükleri kontrol eder. DC motorların ileri/geri dönmesi, durması ve PWM ile hızının ayarlanması için kullanılabilir.

Motor kontrolünde temel mantık şu şekildedir: ENA veya ENB pini ilgili motor kanalını aktif eder; IN pinleri motor yönünü belirler. ENA/ENB pinlerine PWM sinyali uygulanırsa motor hızı değiştirilebilir. IN1-IN2 birinci motorun, IN3-IN4 ikinci motorun yön kontrolü için kullanılır. Bu yapı sayesinde tek mikrodenetleyici ile iki motorun bağımsız hareketi yönetilebilir.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Motor beslemesini ayrı planlayın: Motorlar yüksek akım çektiği için motor beslemesi mikrodenetleyici kartından değil, uygun harici güç kaynağından verilmelidir.
2. GND ortaklığı kurun: Harici motor beslemesi kullanıldığında L298N kartı ile Arduino/ESP/Raspberry Pi GND hattı ortak referansa bağlanmalıdır.
3. ENA ve ENB pinlerini kontrol edin: Bu pinler jumper ile sürekli aktif bırakılabilir veya PWM sinyaliyle hız kontrolü için mikrodenetleyiciye bağlanabilir.
4. IN1-IN4 yön pinlerini doğru bağlayın: IN1-IN2 birinci motorun, IN3-IN4 ikinci motorun dönüş yönünü belirler.
5. 5V regülatör jumper yapısını kontrol edin: Kart üzerindeki 5V regülatör, 7V üzeri motor beslemesinde lojik enerji sağlayabilir. Ancak bağlantıdan önce kart üzerindeki 5V_EN / jumper yapısı mutlaka kontrol edilmelidir.
6. 5V pinini yanlış kullanmayın: Bazı modüllerde 5V pini regülatör çıkışı, bazı bağlantı senaryolarında lojik besleme girişi gibi davranabilir. Bağlantı kart üzerindeki etiketlere göre yapılmalıdır.
7. Motor akımını ölçün: Motorun yüksüz, yük altında ve kalkış anındaki akımı L298N kapasitesini aşmamalıdır.
8. Isınmayı takip edin: L298N bipolar yapılı bir sürücüdür ve yüksek akımda belirgin voltaj düşümü/ısı kaybı oluşabilir. Soğutucu ve hava akışı önemlidir.
9. Step motor için akım sınırlama farkını unutmayın: L298N, A4988/DRV8825/TMC serisi gibi mikrostep ve hassas akım sınırlamalı modern step motor sürücüsü değildir.

L298N ile DC Motor Nasıl Kontrol Edilir?

L298N kartında her DC motor için iki yön pini ve bir enable pini kullanılır. Birinci motor için IN1-IN2 ve ENA; ikinci motor için IN3-IN4 ve ENB kullanılır. IN pinlerinin lojik durumuna göre motor ileri veya geri döner. ENA/ENB pinlerine PWM sinyali uygulanarak motor hızı kontrol edilebilir.

Örneğin bir motorun ileri dönmesi için IN1 HIGH, IN2 LOW yapılabilir. Ters yönde dönmesi için IN1 LOW, IN2 HIGH yapılır. Her iki pin aynı seviyeye getirildiğinde motor davranışı frenleme veya boşa alma bağlantı/yazılım mantığına göre değişebilir. Motor hızını değiştirmek için ENA pinine PWM sinyali uygulanır.

L298N ile Step Motor Kullanılır mı?

L298N çift H-köprü motor sürücü kartı, bir adet bipolar step motoru sürmek için kullanılabilir. Step motorun iki bobini MotorA ve MotorB çıkışlarına bağlanır; IN1-IN4 pinleri üzerinden faz sıralaması yazılımla kontrol edilir.

Ancak L298N, modern step motor sürücülerinde bulunan mikrostep, hassas akım limiti, akım decay kontrolü ve daha verimli MOSFET sürme yapısına sahip değildir. Bu nedenle step motoru hassas, sessiz ve verimli şekilde sürmek gereken CNC, 3D yazıcı veya hassas pozisyonlama uygulamalarında A4988, DRV8825 veya TMC serisi sürücüler daha uygun olabilir.

L298N ile TB6612FNG Arasındaki Fark Nedir?

L298N, bipolar transistör yapılı eski nesil güçlü bir çift H-köprü sürücüdür. Geniş motor besleme aralığı ve yaygın kullanım avantajına sahiptir; ancak yüksek akımda ısınma ve voltaj düşümü daha belirgin olabilir.

TB6612FNG ise MOSFET tabanlı, daha verimli ve daha düşük voltaj düşümlü bir DC motor sürücüdür. Düşük/orta güçlü robotik projelerde daha serin ve verimli çalışabilir. Ancak L298N kartları daha yüksek voltaj aralığı ve yaygın klemensli modül yapısıyla eğitim ve hobi projelerinde hâlâ sık tercih edilir. Seçim yapılırken motor voltajı, akım ihtiyacı, verimlilik, ısınma ve kontrol hassasiyeti birlikte değerlendirilmelidir.

L298N Motor Sürücü Kartı Hangi Ürünlerle Birlikte Kullanılır?

Bu L298N Yeşil Çift H Bridge DC/Step Motor Sürücü Kartı, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, ESP8266, Raspberry Pi, STM32, DC motorlar, redüktörlü motorlar, bipolar step motorlar, robot şasileri, tekerlek setleri, pil yuvaları, 7.4V/11.1V batarya paketleri, adaptörler, jumper kablolar ve breadboard/prototip ekipmanlarıyla birlikte kullanılabilir. Motorların akım ihtiyacı ve güç kaynağı kapasitesi bağlantı öncesinde mutlaka kontrol edilmelidir.

Teknik Referans

L298N entegresi; standart TTL lojik seviyeleri kabul eden, DC motor, step motor, röle ve solenoid gibi endüktif yükleri sürebilen çift full-bridge motor sürücü entegresidir. Entegre seviyesinde aşırı sıcaklık koruması bulunur; ancak modül kullanımında motor akımı, soğutma, güç kaynağı kapasitesi ve kablo kesiti ayrıca değerlendirilmelidir. Detaylı entegre bilgisi için
STMicroelectronics L298 resmi datasheet dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x L298N Yeşil Çift H Bridge DC/Step Motor Sürücü Kartı

Sık Sorulan Sorular

L298N motor sürücü kartı nedir?

L298N motor sürücü kartı, iki DC motoru veya bir bipolar step motoru mikrodenetleyici sinyalleriyle kontrol etmek için kullanılan çift H-köprü motor sürücü modülüdür.

Kaç motor kontrol edebilir?

Bu kart iki adet DC motoru bağımsız olarak veya bir adet bipolar step motoru kontrol etmek için kullanılabilir.

Motor besleme voltajı kaç volttur?

Kaynak ürün bilgisinde motor besleme voltajı 5V – 35V DC olarak belirtilmiştir.

Kanal başına kaç amper verir?

Kaynak ürün bilgisinde kanal başına 2A sürekli akım ve 3A’e kadar anlık pik akım değeri belirtilmiştir. Pratik kullanımda ısı ve motor kalkış akımı dikkate alınmalıdır.

Arduino ile kullanılabilir mi?

Evet. Arduino ile IN1-IN4 yön pinleri ve ENA/ENB PWM pinleri üzerinden DC motor yön ve hız kontrolü yapılabilir.

ESP32 veya Raspberry Pi ile kullanılabilir mi?

Evet. ESP32 ve Raspberry Pi ile kullanılabilir. Ancak motor beslemesi harici kaynaktan alınmalı, GND ortaklığı ve lojik seviye uyumluluğu kontrol edilmelidir.

Step motor sürmek için uygun mu?

Temel bipolar step motor denemeleri için kullanılabilir. Ancak mikrostep ve hassas akım kontrolü gereken uygulamalarda A4988, DRV8825 veya TMC serisi sürücüler daha uygundur.

Kart üzerindeki 5V pini ne işe yarar?

7V üzeri motor beslemesinde kart üzerindeki 5V regülatör lojik besleme sağlayabilir. Ancak 5V pininin giriş mi çıkış mı olarak kullanılacağı kart üzerindeki jumper ve etiketlere göre kontrol edilmelidir.

L298N motor sürücü neden ısınır?

L298N bipolar yapılı bir sürücüdür. Yüksek akımda entegre üzerinde voltaj düşümü ve güç kaybı oluşur. Bu nedenle motor akımı yüksekse soğutucu, hava akışı ve daha verimli sürücü alternatifi değerlendirilmelidir.

DC motor hız kontrolü yapılabilir mi?

Evet. ENA ve ENB pinlerine PWM sinyali uygulanarak DC motorların hız kontrolü yapılabilir.
