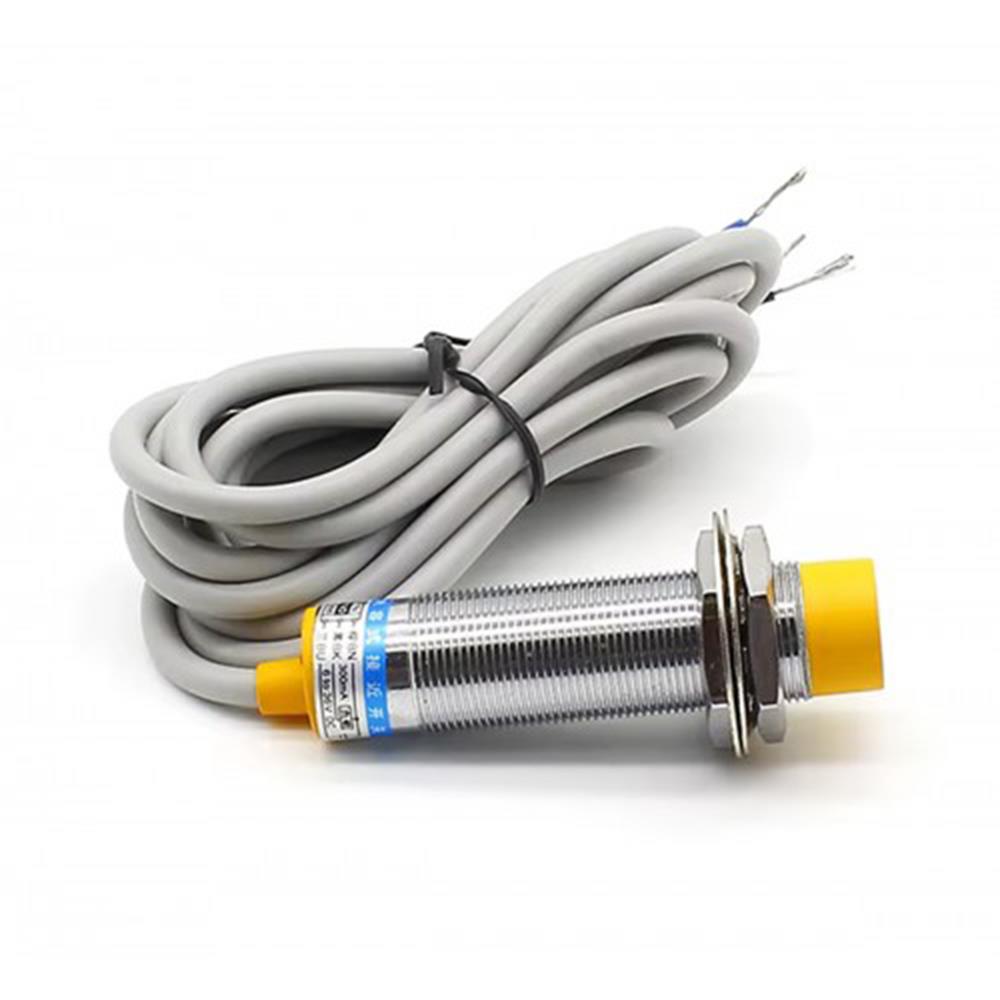

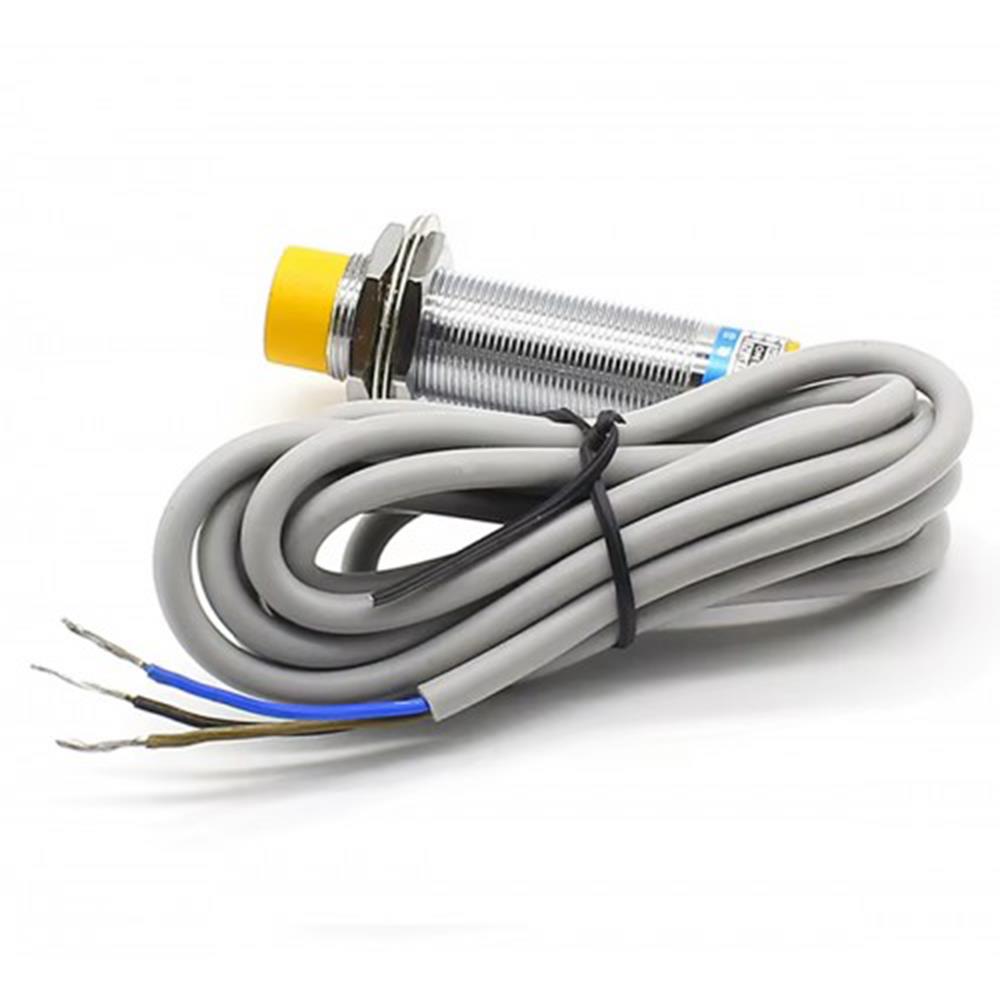

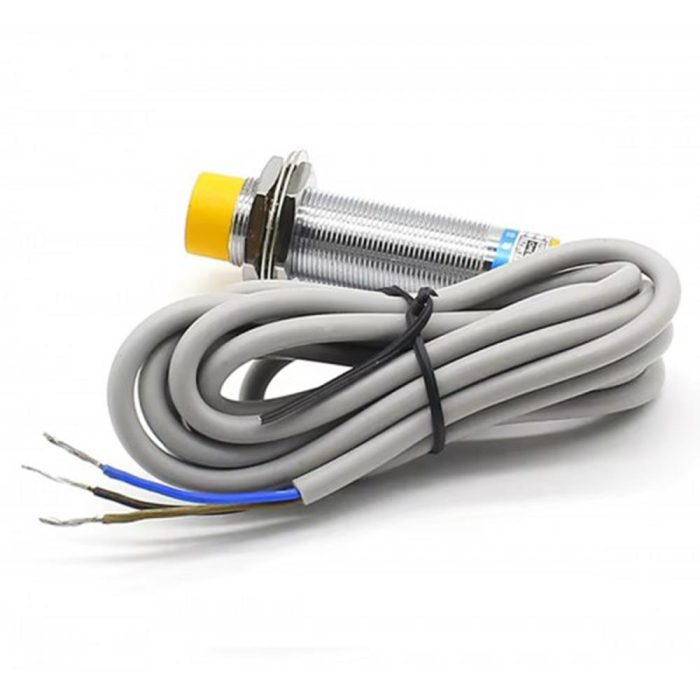

LJC18A3-H-Z/BX NPN NO Kapasitif Yakınlık/Mesafe Sensörü

LJC18A3-H-Z/BX Kapasitif Yakınlık Sensörü – NPN NO (Normalde Açık)

Otomasyon projelerinizde temassız algılamanın sınırlarını genişletin! LJC18A3-H-Z/BX Kapasitif Yakınlık Sensörü, endüstriyel kontrolden hobi elektroniğine kadar geniş bir yelpazede, nesnelerin varlığını güvenilir bir şekilde tespit etmek için tasarlanmıştır. Sadece metalleri değil, aynı zamanda plastik, su, cam, yağ ve hatta toz gibi metal olmayan malzemeleri bile algılayabilen bu sensör, projelerinize çok yönlü bir algılama kabiliyeti kazandırır. Ayarlanabilir algılama mesafesi, standart M18 gövdesi ve en yaygın kullanılan NPN NO (Normalde Açık) çıkış tipi ile makine, otomasyon ve robotik sistemlerinize kolayca entegre olur.

Genel Ürün Özellikleri

LJC18A3-H-Z/BX, sadece bir cismin varlığını tespit etmekle kalmaz, aynı zamanda bu bilgiyi kontrol sistemlerinize net ve güvenilir bir sinyal olarak iletir.

Kapasitif Algılama: Malzeme Sınırı Olmadan Tespit

Bu sensörün en büyük gücü, kapasitif algılama teknolojisinden gelir. Sensörün ön yüzeyi, bir elektrik alanı yayarak çalışır. Bu alana giren herhangi bir nesne, alanın kapasitans değerini değiştirir. Sensör bu değişimi anında algılar ve çıkışını tetikler. Endüktif sensörlerin aksine, bu teknoloji sayesinde sadece iletkenlerle sınırlı kalmazsınız. Plastik bir parçanın varlığını, bir şişenin içindeki suyun seviyesini veya bir kutunun doluluğunu temas etmeden algılayabilirsiniz. Bu özellik, onu gıda, paketleme, tekstil ve kimya gibi birçok farklı endüstri için ideal bir çözüm haline getirir.

NPN NO (Normalde Açık) Çıkış Mantığı: Anlaşılır ve Yaygın Kullanım

Bu sensör, otomasyon sistemlerinde en sık tercih edilen NPN NO (Normalde Açık) çıkış yapısına sahiptir. Bu konfigürasyonun anlamı şudur:

• NPN: Çıkış tetiklendiğinde, sinyal hattını (siyah kablo) toprağa (GND / mavi kablo) çeker. Bu, PLC’ler ve mikrodenetleyiciler için standart bir bağlantı yöntemidir.
• NO (Normally Open – Normalde Açık): Sensörün “dinlenme” durumunda, yani önünde bir nesne YOKKEN, çıkışı pasiftir (iç devresi açıktır). Sensörün önüne ayarlanmış menzil içinde bir nesne geldiğinde ise çıkış aktif hale gelir (iç devresi kapanır ve sinyal hattını toprağa çeker).

Bu “nesne algılandığında sinyal ver” mantığı, sayma, başlatma veya bir işlemi tetikleme gibi uygulamalar için son derece sezgisel ve kullanışlıdır.

Ayarlanabilir Hassasiyet ve Kullanıcı Dostu Tasarım

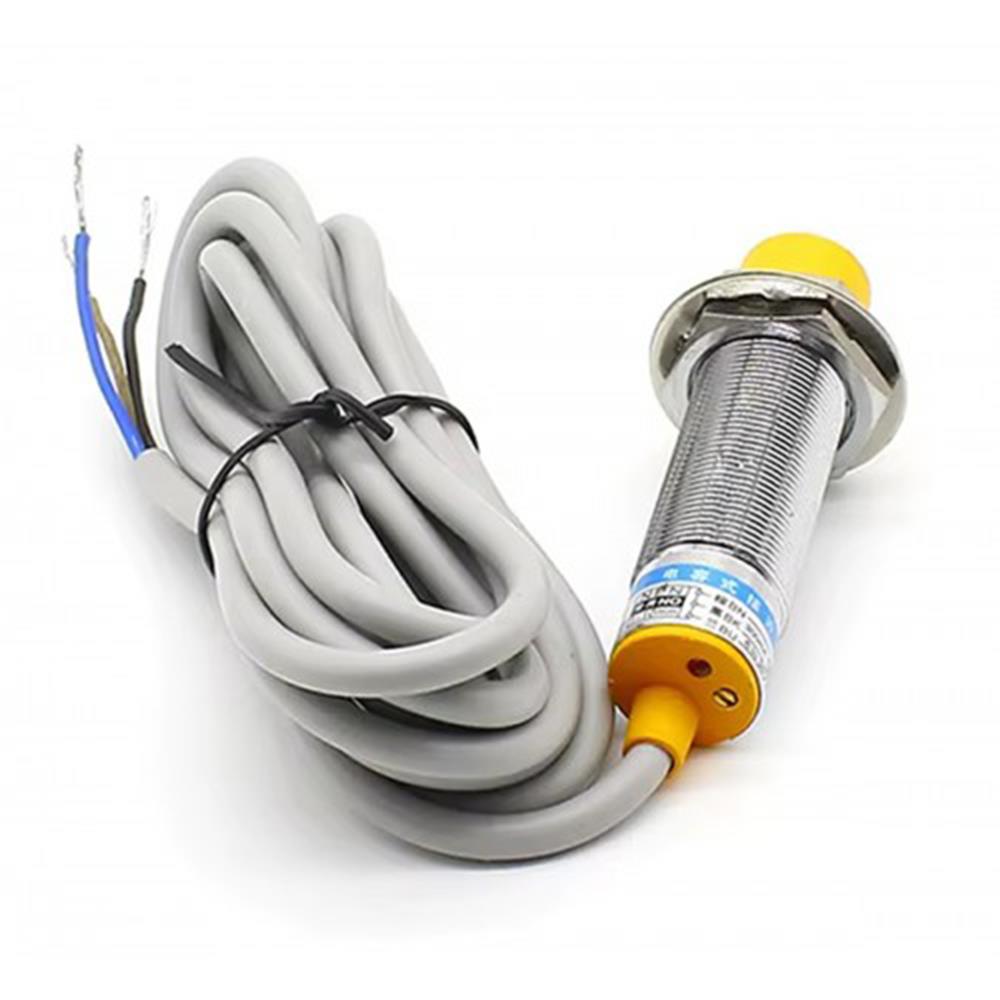

Her uygulama farklı bir algılama mesafesi gerektirebilir. Bu sensörün arkasında bulunan küçük potansiyometre, algılama hassasiyetini 1 mm ile 10 mm arasında ince ayar yapmanıza olanak tanır. Potansiyometreyi saatin tersi yönünde çevirerek algılama mesafesini artırabilirsiniz. Bu, farklı malzemelere veya farklı mesafedeki görevlere göre sensörü optimize etmenizi sağlar. Ayrıca, sensörün arkasındaki LED gösterge, bir nesne algılandığında yanarak size anında görsel bir geri bildirim sunar ve kurulum ile hata ayıklama sürecini kolaylaştırır.

Kullanım Alanları

LJC18A3-H-Z/BX’in esnek algılama kabiliyeti, onu sayısız proje ve endüstriyel görev için uygun kılar:

• Endüstriyel Otomasyon: Üretim bantlarında geçen plastik kapakları, cam şişeleri veya ahşap parçaları sayma ve pozisyonlama.
• Sıvı Seviye Kontrolü: Metal olmayan tankların dışından, sıvı belirli bir seviyeye ulaştığında bir pompayı çalıştırmak veya durdurmak için.
• Tarım ve Gıda Sanayii: Paketleme makinelerinde ürün varlığını kontrol etme, silolarda yem veya tahıl seviyesini izleme.
• Kağıt ve Tekstil Endüstrisi: Kağıt veya kumaş rulolarının varlığını veya bittiğini algılama.
• CNC ve 3D Yazıcılar: Özellikle metal olmayan malzemeler için bir başlangıç noktası (homing) veya limit anahtarı olarak.
• DIY Projeler ve Robotik: Bir robotun önündeki engelleri (duvar, kutu vb.) algılaması için.

Teknik Özellikler

Sıkça Sorulan Sorular

“NPN NO (Normalde Açık)” ile “NPN NC (Normalde Kapalı)” arasındaki fark nedir? Hangisini seçmeliyim?

Bu, projenizin mantığına bağlı en önemli seçimdir. Her ikisi de NPN olduğu için yükü eksiye (-) anahtarlar, ancak çalışma mantıkları zıttır:
• NO (Normalde Açık – Bu Ürün): Normalde çıkış vermez (devre açıktır). Önüne bir nesne geldiğinde çıkış verir (devre kapanır). Genellikle bir olayı BAŞLATMAK veya bir sayacı ARTIRMAK için kullanılır.
• NC (Normalde Kapalı): Normalde sürekli çıkış verir (devre kapalıdır). Önüne bir nesne geldiğinde çıkışı keser (devre açılır). Genellikle bir süreci DURDURMAK veya bir güvenlik devresinde (örneğin kablo koparsa sistemin durması için) kullanılır.
Seçiminiz, PLC veya mikrodenetleyici programınızda hangi durumu (sinyal gelmesini mi yoksa sinyal kesilmesini mi) beklediğinize bağlıdır.

Bu sensörü bir Arduino’ya nasıl bağlayabilirim?

Bir NPN sensörü Arduino’ya bağlamak oldukça basittir:

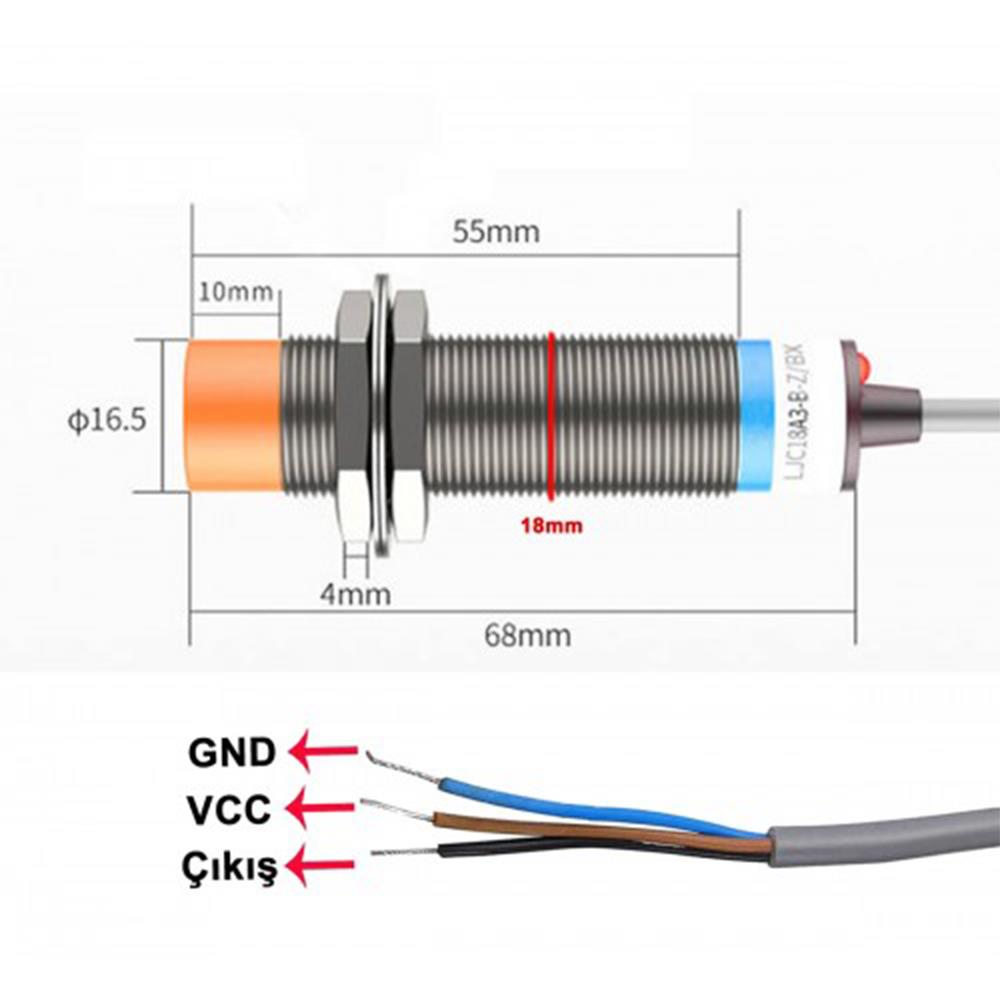

1. Kahverengi Kablo: Arduino’nuzun 5V pinine (veya sensörü 6V’dan yüksek bir voltajla besliyorsanız harici güç kaynağının + kutbuna).
2. Mavi Kablo: Arduino’nuzun GND pinine (ve harici güç kaynağı kullanıyorsanız onun da GND’sine, toprakları birleştirmek önemlidir).
3. Siyah Kablo: Arduino’nun dijital giriş pinlerinden birine (örneğin D2). Güvenilir bir okuma için, bu dijital pin ile Arduino’nun 5V pini arasına bir 10K Ohm’luk pull-up (çekme) direnci bağlamanız şiddetle tavsiye edilir. Bu direnç bağlıyken, sensör nesne algılamadığında pin HIGH okur, nesne algıladığında ise sensör pini toprağa çekeceği için LOW okursunuz.

Sensörün algılama mesafesi tüm malzemeler için aynı 10mm midir?

Hayır. Belirtilen 10mm, genellikle ideal koşullarda (topraklanmış bir metal plaka gibi) elde edilen maksimum mesafedir. Kapasitif sensörlerin algılama mesafesi, nesnenin dielektrik sabitine, boyutuna ve toprağa olan mesafesine bağlı olarak değişir. Su gibi dielektrik sabiti yüksek malzemeler daha uzaktan algılanabilirken, kuru kağıt veya bazı köpük türleri gibi dielektrik sabiti düşük malzemeler için algılama mesafesi daha kısa olacaktır. Bu nedenle hassasiyet ayarını projenizde kullanacağınız spesifik malzemeye göre yapmanız gerekir.

Sensörün önündeki LED gösterge ne zaman yanar?

LED gösterge, sensörün durumu hakkında anlık görsel bilgi sağlar. Bu sensör NPN NO (Normalde Açık) olduğu için, sensörün önünde algılama mesafesi içinde bir nesne yokken LED sönük olacaktır. Bir nesne algılandığı anda, sensörün çıkışı aktif olur ve LED de aynı anda yanar. Bu, sensörün çalıştığını ve bir nesne gördüğünü hızlıca teyit etmenizi sağlar.
