RepRap MK2B Çift Güç Destekli Isıtıcı Tabla (Heatbed)

RepRap MK2B Çift Güç Destekli Isıtıcı Tabla (Heatbed)

RepRap MK2B Isıtıcı Tabla, özellikle ABS ve PETG gibi yüksek sıcaklık gerektiren filamentlerle çalışırken baskı kalitesini ve başarısını temelden artıran, RepRap topluluğunun en popüler ve en güvenilir çözümlerinden biridir. Bu ısıtıcı tabla, sunduğu 12V ve 24V çift güç desteği esnekliği ve yenilikçi 3 nokta montaj tasarımı ile hem DIY (kendin yap) 3D yazıcı projeleri hem de mevcut yazıcısını yükseltmek isteyenler için mükemmel bir seçimdir. Sonuç olarak MK2B, daha stabil baskılar ve daha profesyonel sonuçlar için vazgeçilmez bir bileşendir.

Genel Ürün Özellikleri

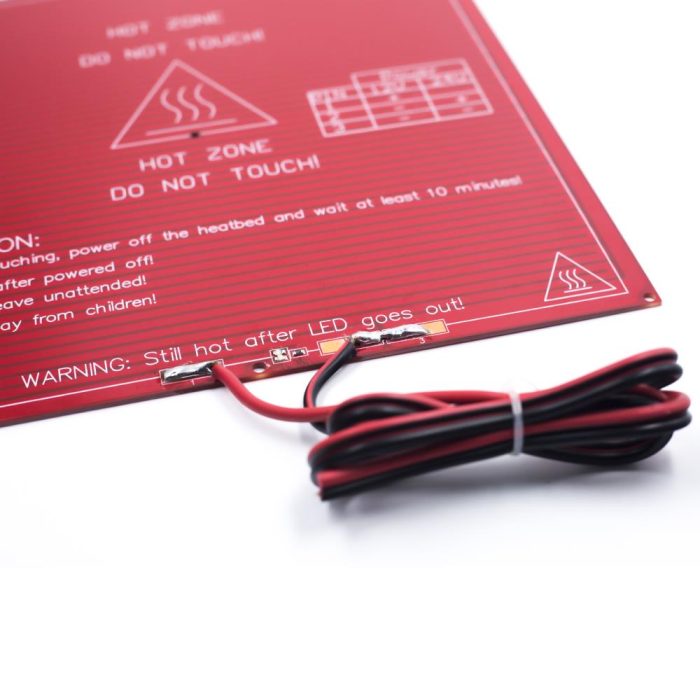

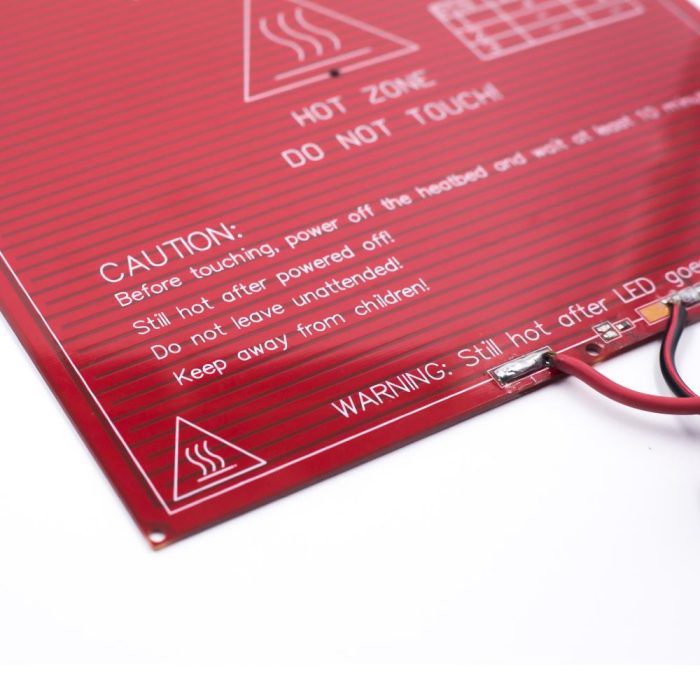

Bu ısıtıcı tabla, RAMPS MK2B versiyonunu kabul eden tüm 3D yazıcılarla tam uyumlu olacak şekilde tasarlanmıştır. 214×214 mm boyutlarındaki bu FR4 laminat tabla, 200×200 mm’lik aktif bir ısıtma alanına sahiptir. Yüzeyindeki 35μm kalınlığındaki çift katmanlı bakır yollar, ısının hızlı ve homojen bir şekilde dağılmasını sağlar. Bununla birlikte, bu modeldeki en önemli iyileştirmelerden biri, kablo lehim pedlerinin boyutunun önemli ölçüde artırılmış olmasıdır. Bu, hem lehimleme işlemini kolaylaştırır hem de yüksek akımdan kaynaklanan olası sorunları minimize ederek daha güvenilir bir bağlantı sunar.

Kolay Kalibrasyon İçin 3 Nokta Montaj

Geleneksel 4 nokta montaj sistemlerinin aksine, MK2B’nin ön tarafında bulunan merkezi montaj deliği, 3 nokta ile tabla kalibrasyonuna (bed leveling) olanak tanır. Bu yöntem, bir düzlemi tanımlamak için geometrik olarak en ideal yöntem olduğundan, tabla ayarını çok daha hızlı, daha kolay ve daha hassas bir şekilde yapmanızı sağlar. Bu özellik, özellikle 3D baskıya yeni başlayanlar için kalibrasyon sürecini büyük ölçüde basitleştirir.

Kullanım Alanları

Bu ısıtıcı tabla, FDM tipi 3D yazıcılarda baskı kalitesini ve malzeme çeşitliliğini artırmak için temel bir bileşendir.

• DIY 3D Yazıcı Projeleri: Kendi 3D yazıcısını inşa edenler için endüstri standardı, güvenilir bir ısıtıcı tabla çözümü.
• Yazıcı Yükseltmeleri: Isıtıcı tablası olmayan veya daha düşük performanslı bir tablaya sahip mevcut yazıcıları yükseltmek için.
• Geniş Filament Uyumluluğu:
  • ABS, ASA, PETG, Naylon gibi yüksek sıcaklık ve ısıtmalı tabla gerektiren mühendislik filamentleriyle sorunsuz baskı alma.
  • PLA baskılarında bile ilk katman yapışmasını artırarak baskı başarısını garanti altına alma.

Teknik Özellikler

Projeniz veya yazıcınız için doğru bileşeni seçtiğinizden emin olmak adına, ısıtıcı tablanın teknik verilerini aşağıdaki tabloda bulabilirsiniz.

Nasıl Kullanılır? (Bağlantı Şeması)

DİKKAT: Isıtıcı tabla yüksek akım çeker. Bağlantıları yaparken güç kaynağınızın kapalı olduğundan ve anakartınızın bu akımı desteklediğinden emin olunuz. Yüksek akım nedeniyle anakartınızın zarar görmemesi için harici bir MOSFET modülü kullanmanız şiddetle tavsiye edilir.

1. Güç Kaynağınızı Belirleyin: Yazıcınızın 12V mi yoksa 24V mi kullandığını kontrol edin.
2. Bağlantıyı Yapın:

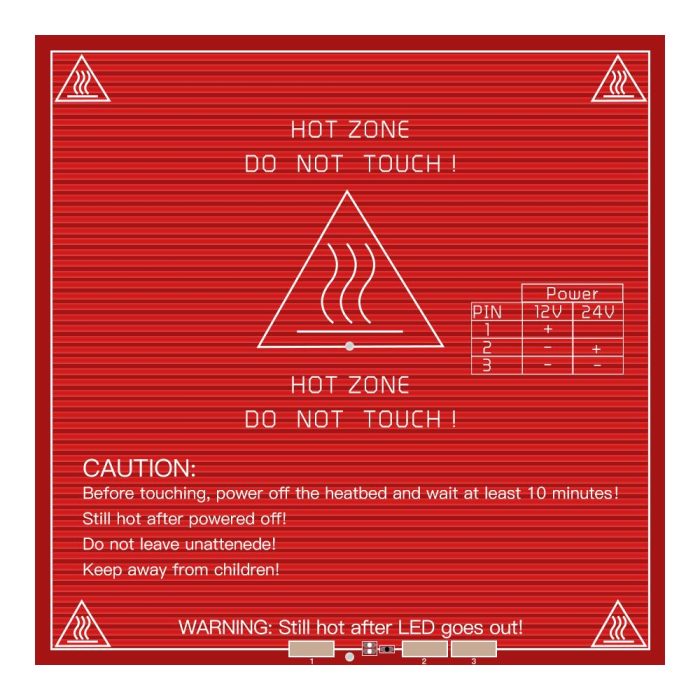

   • 12V Bağlantı için: Bir kabloyu tabla üzerindeki “1” numaralı pine lehimleyin. Diğer kabloyu ise “2” ve “3” numaralı pinleri birleştirerek (köprüleyerek) bu birleşik noktaya lehimleyin.
   • 24V Bağlantı için: Bir kabloyu tabla üzerindeki “2” numaralı pine, diğer kabloyu ise “3” numaralı pine lehimleyin. Bu bağlantıda “1” numaralı pin boş kalacaktır.
3. MOSFET ve Anakart Bağlantısı: Lehimlediğiniz kabloların diğer uçlarını harici MOSFET modülünün “Hotbed” çıkışına bağlayın. MOSFET modülünün güç girişini doğrudan ana güç kaynağınıza, kontrol girişini ise anakartınızın “Heated Bed” çıkışına bağlayın.
4. Termistör Bağlantısı: Isıtıcı tablanın ortasındaki delikten bir NTC 100K termistörü (genellikle dahil değildir) geçirin ve alt taraftan kapton bant ile sabitleyin. Termistörün kablolarını anakartınızdaki “Bed Temp” girişine bağlayın.

Sıkça Sorulan Sorular

Soru: Isıtıcı tabla kullanmak neden bazı filamentler için zorunludur?

Cevap: ABS, PETG gibi filamentler soğurken büzülme eğilimindedir. Eğer baskı soğuk bir yüzeye yapılıyorsa, ilk katmanlar hızla soğur ve büzülürken üst katmanlar hala sıcak kalır. Bu iç gerilim, baskının köşelerinin yüzeyden kalkmasına (warping) neden olur. Isıtıcı tabla, baskı boyunca modelin alt kısmını malzemenin camsı geçiş sıcaklığına yakın bir derecede tutarak bu büzülmeyi önler ve modelin yüzeye yapışık kalmasını sağlar.

Soru: Neden harici bir MOSFET modülü kullanmalıyım?

Cevap: Bu ısıtıcı tabla, özellikle 12V’da yaklaşık 10A gibi yüksek bir akım çeker. Çoğu 3D yazıcı anakartının üzerindeki dahili MOSFET’ler ve konnektörler bu kadar yüksek bir akımı sürekli olarak taşımak için tasarlanmamıştır. Yüksek akımı doğrudan anakart üzerinden geçirmek, anakartın aşırı ısınmasına, konnektörlerin erimesine ve hatta kalıcı olarak hasar görmesine neden olabilir. Harici bir MOSFET modülü, bu yüksek akım yükünü kendi üzerine alarak anakartınızı korur ve daha güvenli bir çalışma sağlar.

Soru: Bu tablanın üzerine doğrudan baskı alabilir miyim yoksa ek bir yüzey gerekir mi?

Cevap: En iyi sonuçlar için, bu ısıtıcı tablanın üzerine bir cam veya ayna plakası koymanız şiddetle tavsiye edilir. PCB’nin kendisi zamanla hafifçe eğilebilir. Cam ise son derece düz bir yüzey sağlar ve ısının daha homojen dağılmasına yardımcı olur. Cam yüzeye yapışmayı artırmak için saç spreyi, yapıştırıcı (PVA) veya özel baskı yüzeyleri (PEI gibi) kullanabilirsiniz.
