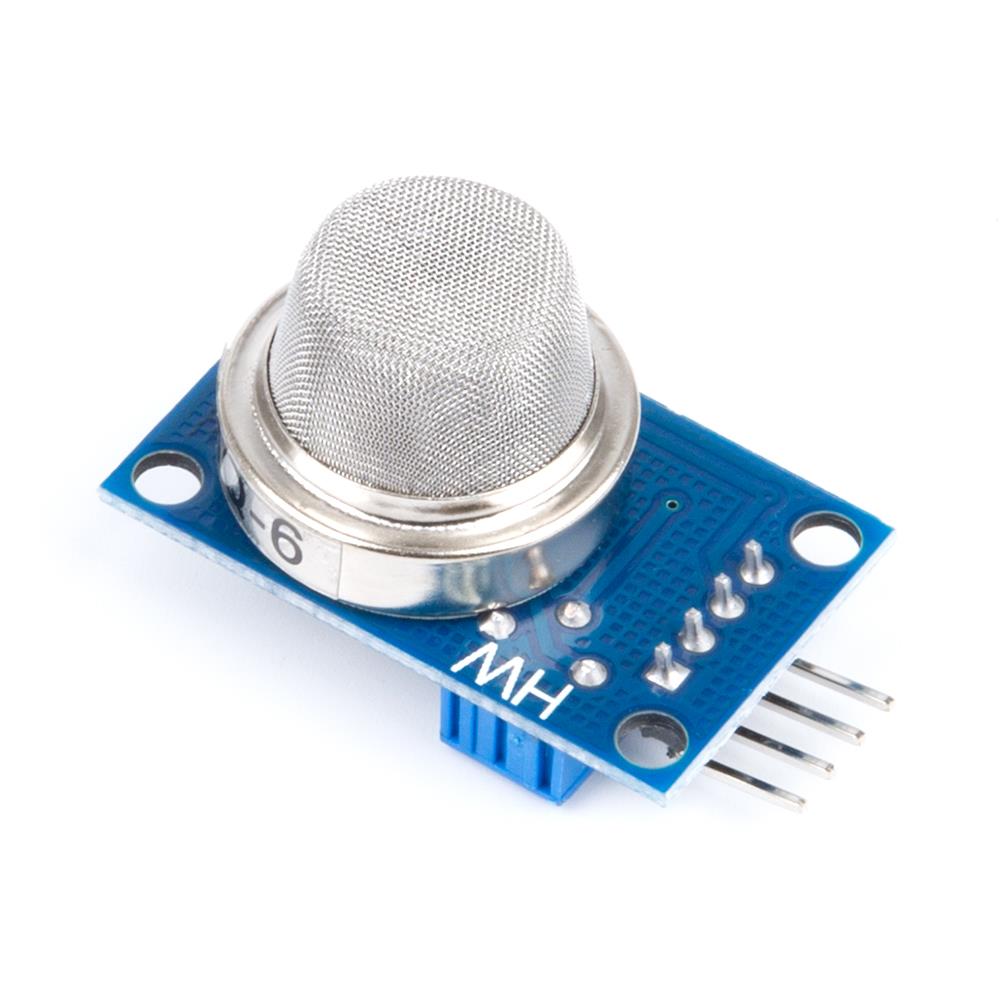

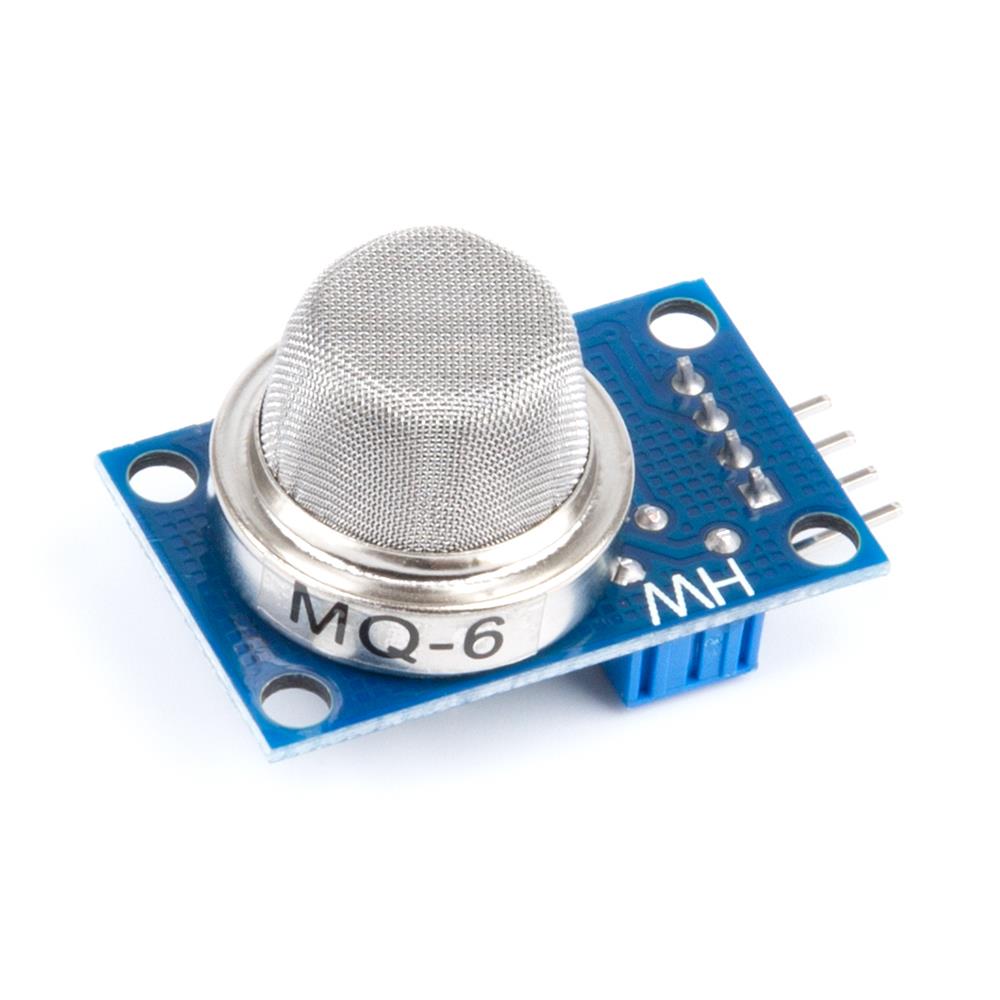

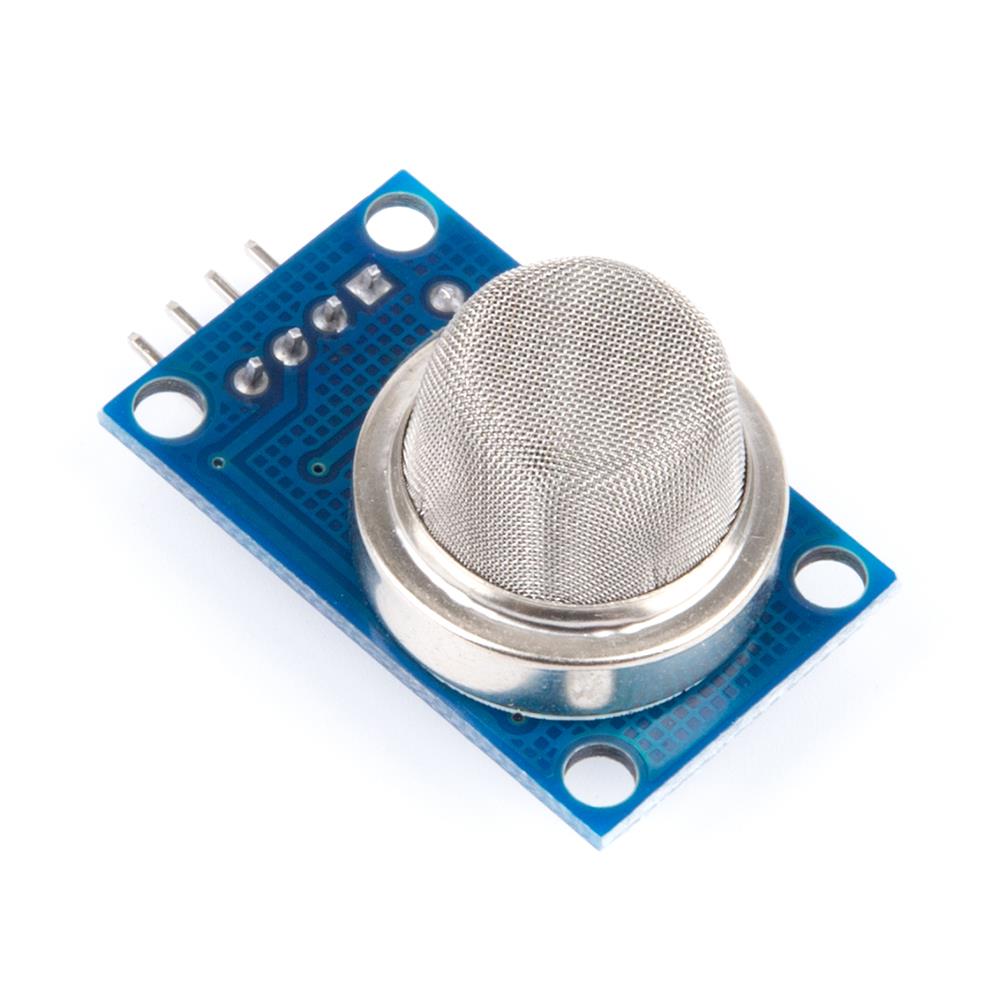

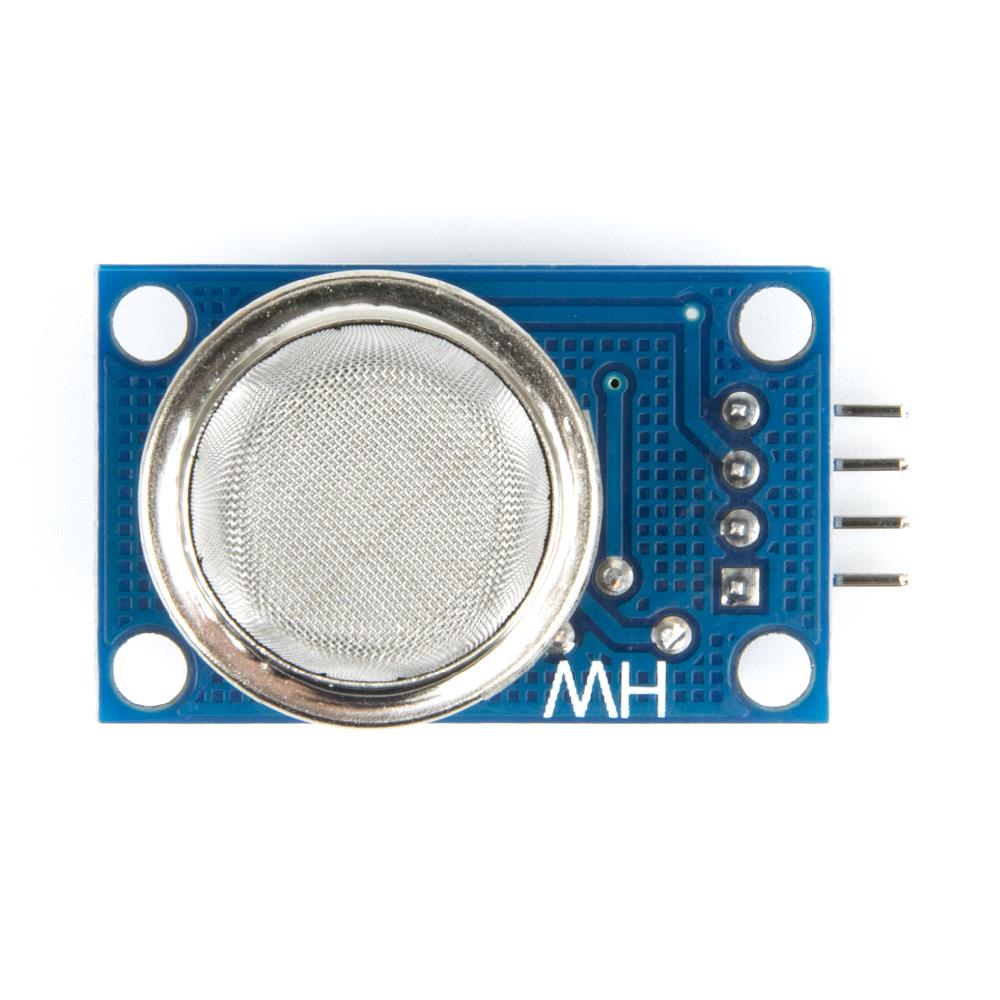

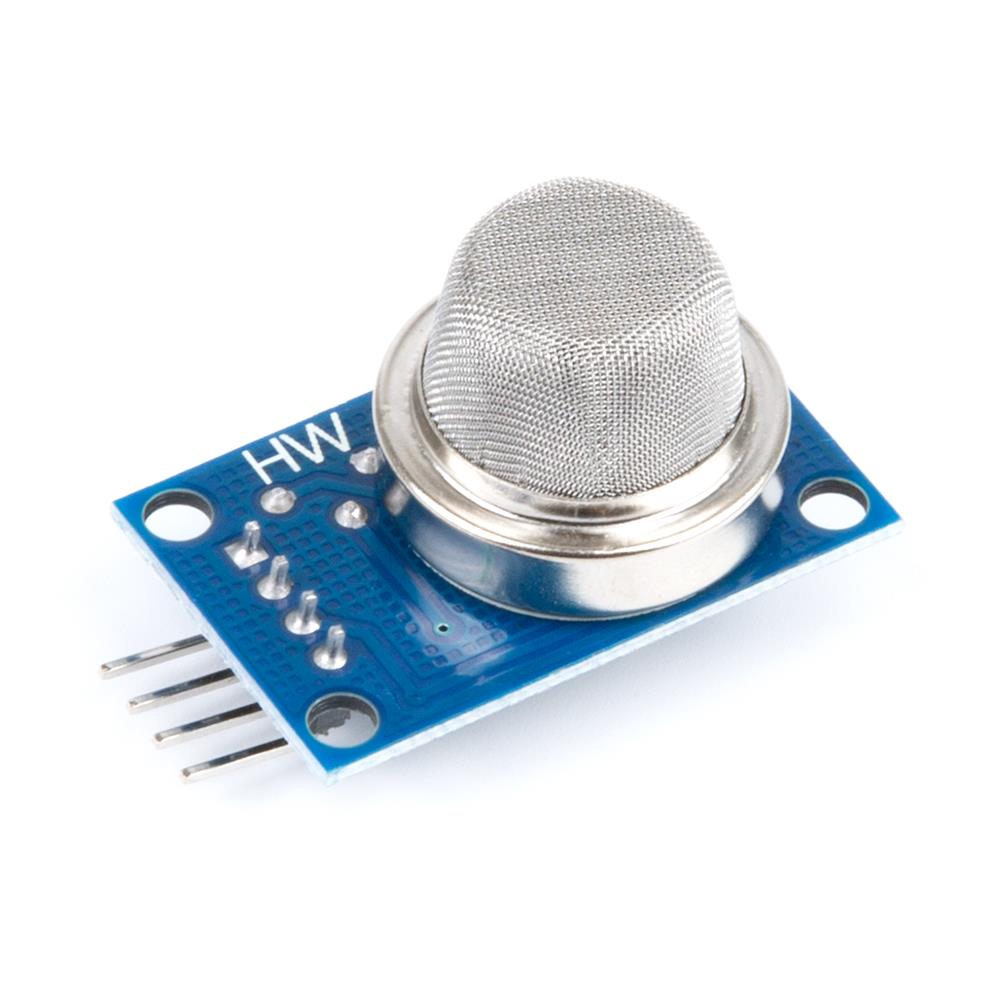

MQ-6 LPG İzobütan Propan Gaz Sensör Modülü

Neden MQ-6 LPG Gaz Sensör Kartı Tercih Edilmeli?

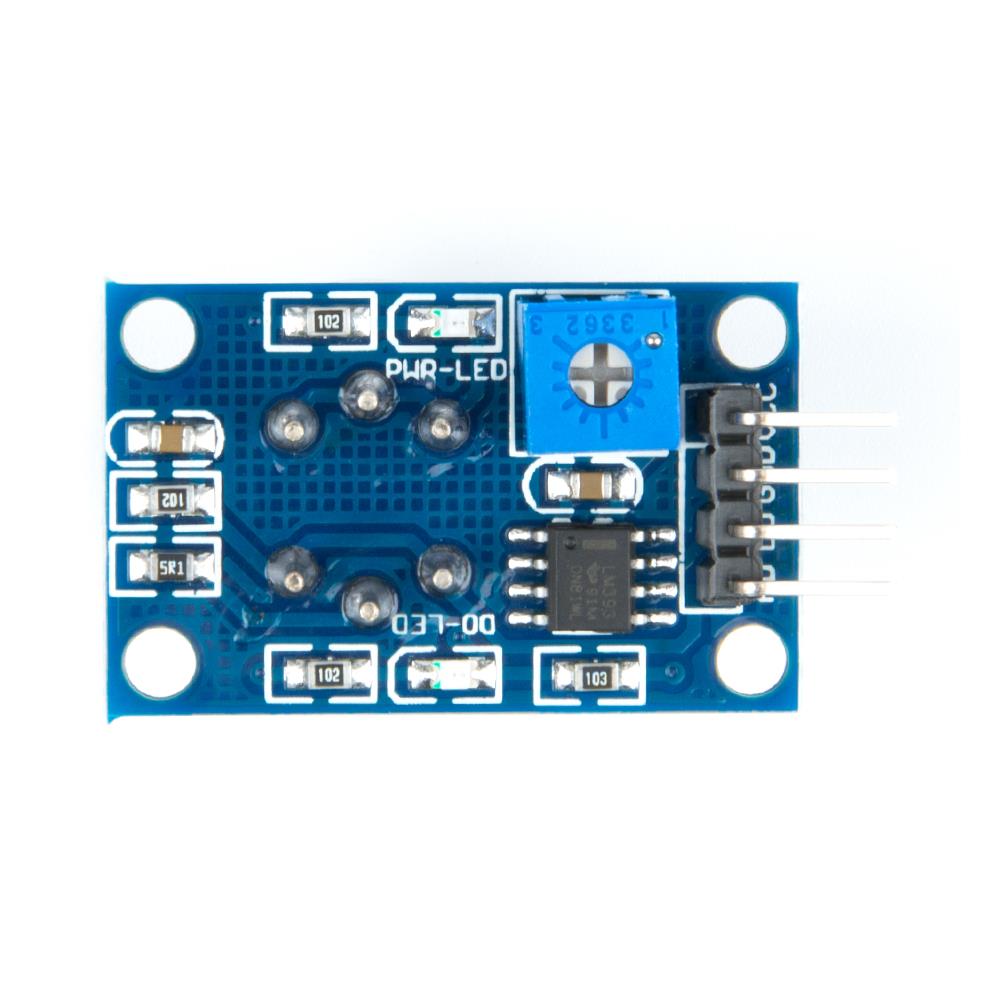

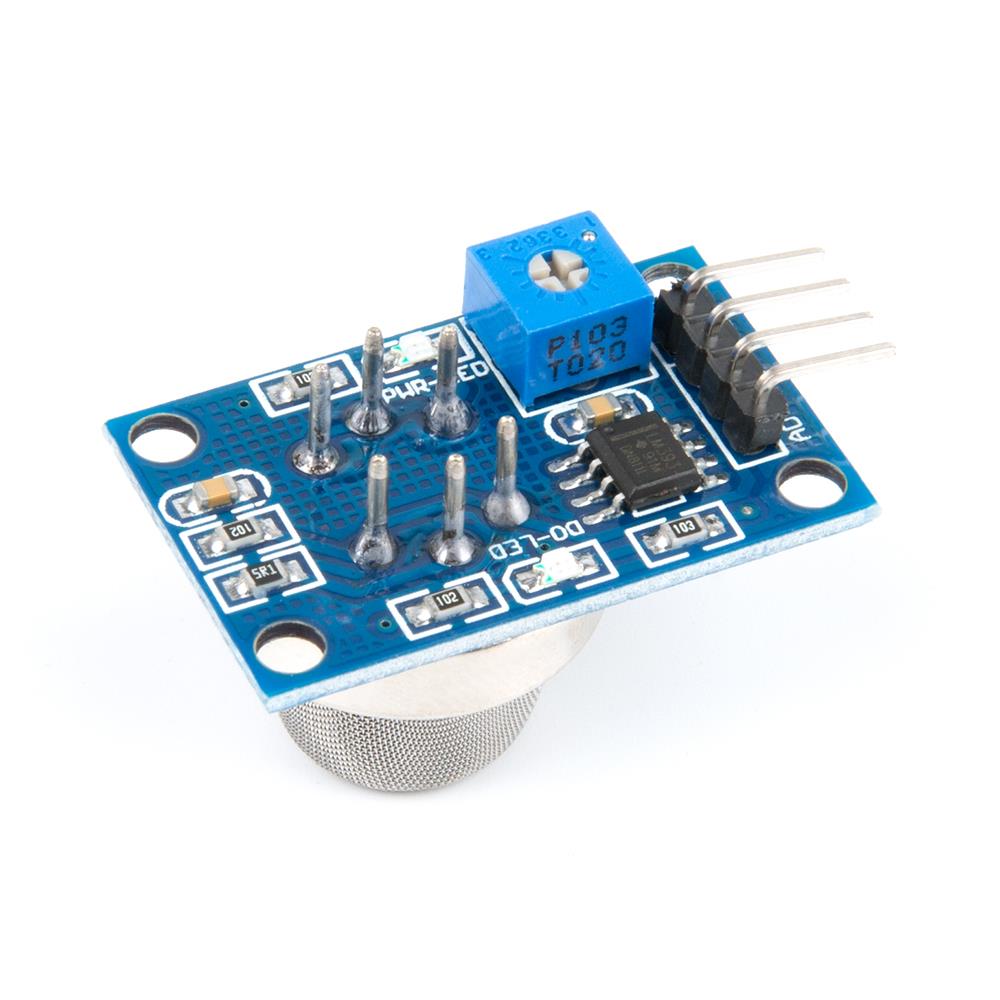

MQ-6 LPG gaz sensör kartı, yanıcı gaz algılama projelerinde hızlı prototipleme yapmak isteyen kullanıcılar için pratik bir çözüm sunar. Taşıyıcı kart üzerinde sensör, karşılaştırıcı devre, ayar trimpotu ve bağlantı pinleri bulunduğu için çıplak MQ-6 sensöre göre mikrodenetleyici projelerine daha kolay entegre edilebilir.

Analog çıkış, gaz yoğunluğuna göre değişen sinyal takibi yapmak için kullanılabilir. Dijital çıkış ise ayarlanan eşik seviyesi aşıldığında alarm, buzzer, LED, röle veya fan kontrolü gibi basit tetikleme senaryolarında değerlendirilebilir. Bu yapı, hem eğitim projelerinde hem de temel gaz algılama prototiplerinde kullanım kolaylığı sağlar.

Öne Çıkan Özellikler

• MQ-6 sensör altyapısı: LPG, izobütan, propan ve bütan gibi yanıcı gazlara karşı yüksek hassasiyet sunar.
• 300-10000 ppm algılama aralığı: Yanıcı gaz konsantrasyonlarının proje amaçlı izlenmesine imkan tanır.
• 5V çalışma gerilimi: Arduino tabanlı geliştirme kartlarıyla kolay kullanım sağlar.
• Analog çıkış: Gaz yoğunluğuna bağlı değişen sinyalin ADC üzerinden okunmasını sağlar.
• Dijital TTL çıkış: Belirlenen eşik seviyesi aşıldığında mikrodenetleyiciye dijital sinyal verebilir.
• Ayarlanabilir eşik: Kart üzerindeki trimpot ile dijital çıkış hassasiyeti ayarlanabilir.
• Hızlı tepki yapısı: Gaz algılama ve uyarı prototiplerinde hızlı yanıt alınmasına yardımcı olur.
• Mikrodenetleyici uyumluluğu: Arduino, ESP32, ESP8266 ve dijital/analog giriş destekleyen kontrol kartlarıyla kullanılabilir.
• Kompakt kart ölçüsü: Yaklaşık 32 x 20 x 22 mm boyutuyla prototip devrelere kolayca eklenebilir.

Nerelerde Kullanılır?

MQ-6 gaz sensör modülü, LPG, izobütan, propan ve bütan gibi yanıcı gazların algılanmasına yönelik hobi, eğitim ve prototipleme projelerinde kullanılabilir. Sensör kartı, gaz algılandığında sesli veya görsel uyarı üreten basit alarm sistemleri oluşturmak için uygundur.

MQ-6 Gaz Sensör Kartı Ne İşe Yarar?

MQ-6 gaz sensör kartı, ortam havasındaki LPG, izobütan, propan ve bütan gibi yanıcı gazlara tepki vererek çıkış sinyali üretir. Sensörün iç yapısında ısıtıcı ve gaz hassas algılama katmanı bulunur. Hedef gazların ortamdaki yoğunluğu arttıkça sensör direnci değişir ve bu değişim modül çıkışında ölçülebilir sinyale dönüştürülür.

Analog çıkış mikrodenetleyicinin ADC pininden okunarak yaklaşık gaz yoğunluğu değişimi takip edilebilir. Dijital çıkış ise belirli eşik değerinde alarm, röle, buzzer veya LED tetiklemek için kullanılabilir. PPM seviyesinde daha anlamlı ölçüm yapılması için kalibrasyon, referans ortam, sıcaklık/nem koşulları ve yazılım filtreleme dikkate alınmalıdır.

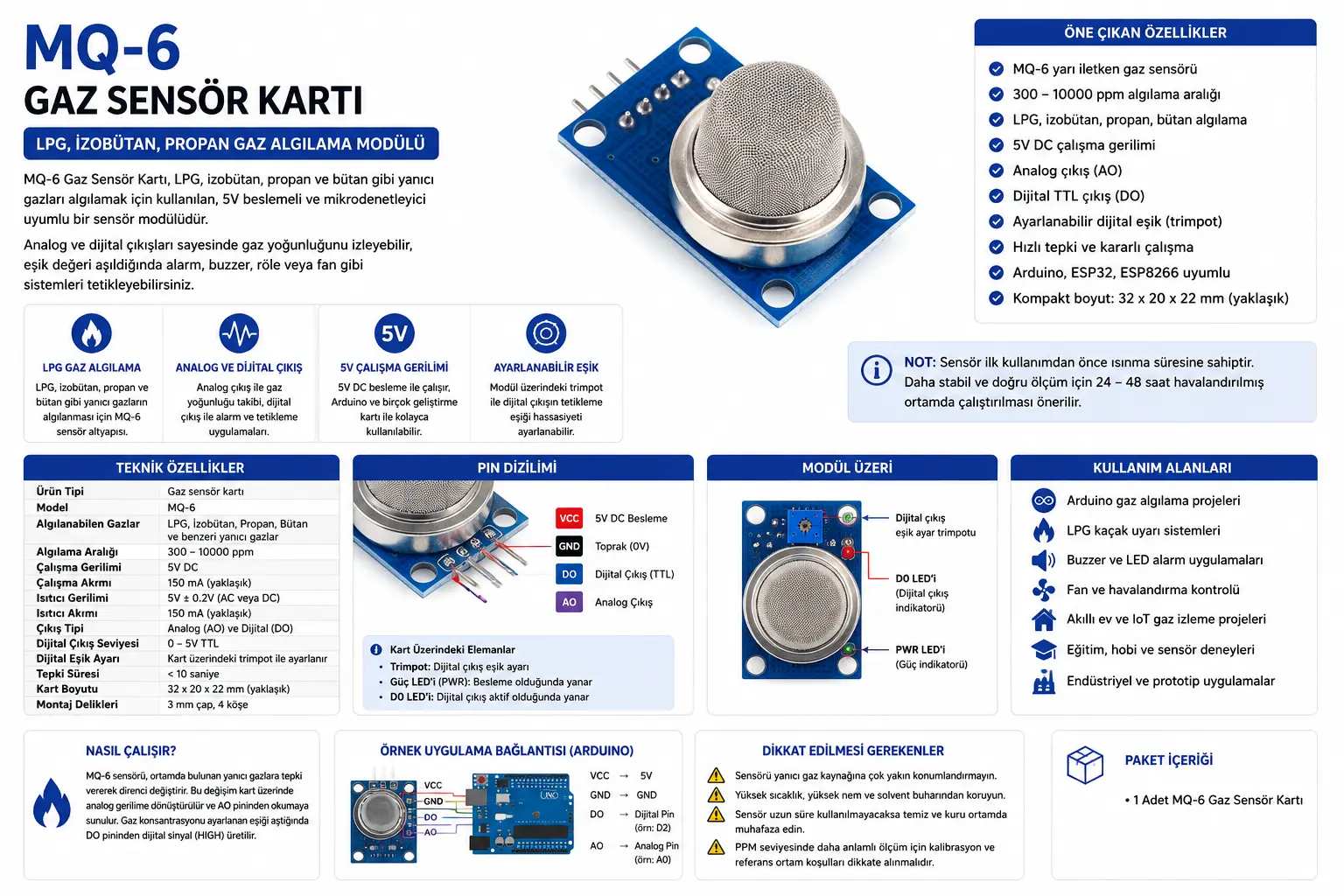

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. 5V besleme kullanın: Modül VCC pini 5V DC beslemeye, GND pini ortak toprak hattına bağlanmalıdır.
2. Analog çıkışı ADC pinine bağlayın: Gaz yoğunluğu değişimini takip etmek için AOUT pini mikrodenetleyicinin analog girişine bağlanabilir.
3. Dijital çıkışı eşik alarmı için kullanın: DOUT pini, kart üzerindeki trimpot ile ayarlanan eşik değerine göre lojik çıkış verir.
4. ESP32 ve 3.3V kartlarda seviye uyumunu kontrol edin: Modül 5V ile çalıştığında dijital çıkış seviyesi 5V olabilir. 3.3V lojik girişli kartlarda seviye dönüştürücü veya uygun koruma devresi kullanılmalıdır.
5. Ön ısıtma süresi tanıyın: MQ serisi sensörlerde ilk kullanım ve ölçüm öncesi sensörün ısınması gerekir. Stabil ölçüm için yeterli ön ısıtma ve kalibrasyon yapılmalıdır.
6. Kalibrasyon yapmadan kesin ppm değeri vermeyin: Analog değer tek başına doğru PPM ölçümü anlamına gelmez. Ortam koşulları, referans gaz ve yazılım hesaplaması gerekir.
7. Yanıcı gaz testlerini kontrollü yapın: Sensör denemelerinde açık alev, kıvılcım, yüksek gaz konsantrasyonu ve kapalı ortam riski oluşturulmamalıdır.

MQ-6 ile MQ-2 Arasındaki Fark Nedir?

MQ-6 sensör, özellikle LPG, izobütan, propan ve bütan gibi gazlara yönelik hassasiyetiyle öne çıkar. MQ-2 ise yanıcı gaz ve duman algılama projelerinde daha genel amaçlı kullanılan bir sensör tipidir. Bu nedenle LPG tüpü, propan veya izobütan odaklı bir proje geliştirilecekse MQ-6 gaz sensör kartı daha hedefli bir seçim olabilir.

Sigara dumanı, genel yanıcı gaz ve çok amaçlı gaz algılama denemelerinde MQ-2; LPG/propan/izobütan odaklı algılama prototiplerinde MQ-6 tercih edilebilir. Her iki sensör tipinde de güvenilir sonuç için ön ısıtma, kalibrasyon ve ortam koşullarının dikkate alınması gerekir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu MQ-6 LPG gaz sensör modülü, Arduino geliştirme kartları, ESP32 kartları, ESP8266 kartları, buzzer modülleri, LED modülleri, röle kartları, fanlar, jumper kablolar ve breadboard ürünleriyle birlikte kullanılabilir. Gaz algılama projesinin uyarı, kayıt, haberleşme veya otomasyon ihtiyacına göre tamamlayıcı ürün seçimi yapılmalıdır.

Teknik Referans

MQ-6 sensörünün algılama aralığı, ısıtıcı yapısı, ön ısıtma gereksinimi ve hassasiyet karakteristiği hakkında daha detaylı bilgi için
MQ-6 teknik datasheet dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x LPG / İzobütan / Propan Gaz Sensör Kartı – MQ-6

Sık Sorulan Sorular

MQ-6 gaz sensör kartı nedir?

MQ-6 gaz sensör kartı, LPG, izobütan, propan ve bütan gibi yanıcı gazları algılamak için kullanılan 5V beslemeli analog ve dijital çıkışlı sensör modülüdür.

MQ-6 hangi gazları algılar?

MQ-6 sensör özellikle LPG, izobütan, propan ve bütan gazlarına karşı yüksek hassasiyet gösterir. Bazı yanıcı gazlara da tepki verebilir ancak hedef kullanımı LPG ve benzeri gaz algılama projeleridir.

MQ-6 Arduino ile kullanılabilir mi?

Evet. MQ-6 gaz sensör kartı Arduino ile analog çıkış veya dijital çıkış üzerinden kullanılabilir. Analog çıkış gaz yoğunluğu değişimini izlemek, dijital çıkış ise eşik değerli alarm üretmek için kullanılabilir.

MQ-6 çalışma voltajı nedir?

MQ-6 gaz sensör kartı 5V DC besleme ile çalışır.

Analog ve dijital çıkış arasındaki fark nedir?

Analog çıkış gaz yoğunluğuna bağlı değişen bir sinyal verir. Dijital çıkış ise kart üzerindeki trimpot ile ayarlanan eşik değerine göre lojik çıkış üretir.

MQ-6 doğrudan ESP32 ile kullanılabilir mi?

Analog çıkış seviyesi ve dijital çıkış lojik seviyesi kontrol edilmelidir. Modül 5V ile çalıştığında çıkış seviyeleri 3.3V girişli ESP32 için yüksek olabilir. Uygun seviye dönüştürücü veya koruma devresi kullanılması önerilir.

MQ-6 profesyonel gaz alarmı yerine kullanılabilir mi?

Hayır. MQ-6 modül eğitim, hobi ve prototipleme amaçlıdır. Can güvenliği veya yasal güvenlik gerektiren gerçek gaz kaçağı uygulamalarında sertifikalı gaz alarm cihazları kullanılmalıdır.

MQ-6 sensör kalibrasyon ister mi?

Evet. Daha anlamlı ölçüm ve eşik ayarı için sensörün ön ısıtma, ortam koşulu ve referans değerlerle kalibre edilmesi gerekir.
