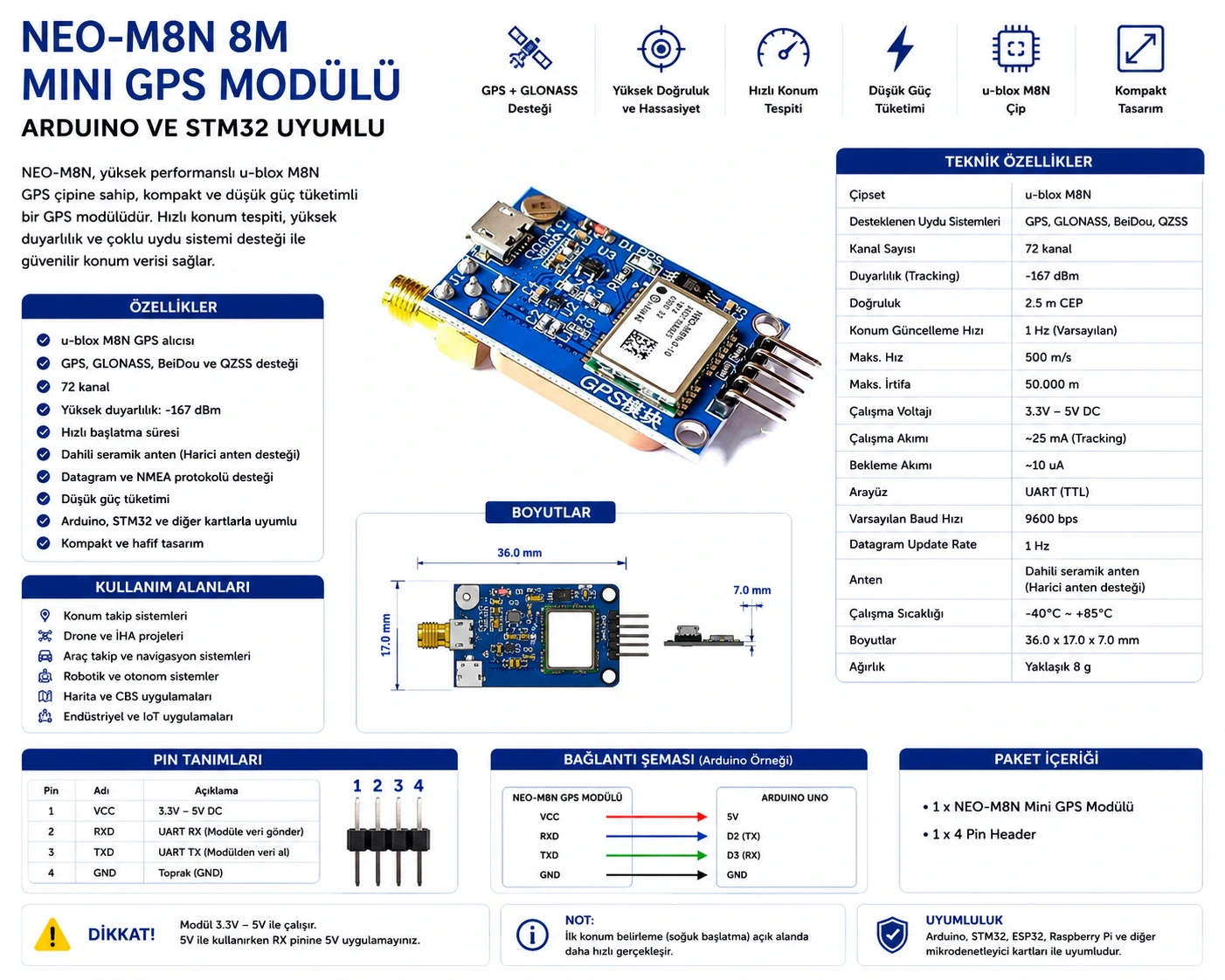

NEO-M8N 8M Arduino ve STM32 Uyumlu Mini GPS Modülü

Neden NEO-M8N GPS Modülü Tercih Edilmeli?

NEO-M8N GPS modülü, yalnızca GPS değil; GLONASS, Galileo ve BeiDou gibi farklı GNSS sistemlerini de destekleyen gelişmiş bir konumlandırma modülüdür. Çoklu uydu sistemi desteği, açık alan uygulamalarında daha kararlı konum bulma ve daha iyi uydu görünürlüğü elde edilmesine yardımcı olur.

Modül üzerindeki Micro USB portu, bilgisayar üzerinden hızlı test ve yapılandırma imkanı sunar. U-blox U-Center yazılımı veya seri port terminaliyle NMEA veri cümleleri izlenebilir. Proje tarafında ise UART TTL pinleri kullanılarak Arduino, STM32, ESP32 veya Raspberry Pi gibi kontrol kartlarına kolayca bağlanabilir.

Öne Çıkan Özellikler

• u-blox NEO-M8N tabanlı yapı: Yüksek performanslı GNSS/GPS uygulamaları için geliştirilmiş konumlandırma çözümü sunar.
• Çoklu GNSS desteği: GPS, GLONASS, Galileo ve BeiDou uydu sistemleriyle çalışabilir.
• UART TTL haberleşme: Mikrodenetleyici projelerinde seri port üzerinden veri aktarımı sağlar.
• Micro USB bağlantı: Bilgisayara doğrudan bağlanarak test, izleme ve yapılandırma yapılabilir.
• NMEA 0183 protokolü: Enlem, boylam, hız, saat, tarih, uydu sayısı ve yükseklik gibi veriler standart NMEA cümleleriyle alınabilir.
• 9600 baud varsayılan hız: Arduino ve benzeri platformlarda yaygın kullanılan seri haberleşme hızıyla çalışır.
• Dahili seramik anten: Açık alanda ek anten gerektirmeden temel konumlandırma uygulamaları yapılabilir.
• SMA harici anten konnektörü: Zayıf sinyal koşullarında harici aktif anten bağlanabilir.
• Yedekleme pili: Uydu ve zaman bilgilerini kısa süreli enerji kesintilerinde koruyarak daha hızlı yeniden konum bulmaya yardımcı olur.
• Flash bellek: Yapılandırma ayarlarının enerji kesintisinden sonra korunmasına imkan sağlar.

Kullanım Alanları

NEO-M8N mini GPS modülü, konum, hız, rota ve zaman bilgisine ihtiyaç duyan elektronik projelerde kullanılır. Dış ortamda çalışan hareketli sistemler, takip cihazları, robotik uygulamalar ve zaman senkronizasyonu gerektiren sistemler için uygundur.

NEO-M8N GPS Modülü Ne İşe Yarar?

NEO-M8N GPS modülü, uydu sinyallerini kullanarak cihazın enlem, boylam, hız, yükseklik, tarih, saat ve rota bilgilerini üretir. Bu bilgiler NMEA 0183 veri cümleleri halinde seri port üzerinden kontrol kartına aktarılır.

Arduino veya STM32 gibi mikrodenetleyici kartları, bu NMEA verilerini okuyarak sistemin konumunu hesaplayabilir, harita üzerinde takip yapabilir, hız bilgisini kaydedebilir veya zaman senkronizasyonu sağlayabilir. TinyGPS++ gibi GPS kütüphaneleri, NMEA cümlelerini ayrıştırarak enlem, boylam, hız ve uydu sayısı gibi bilgileri kolayca kullanılabilir hale getirir.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Açık gökyüzü görüşü sağlayın: GPS/GNSS modülleri uydu sinyali alabilmek için açık alana ihtiyaç duyar. Kapalı oda, metal kutu veya pencere kenarından uzak kullanımda konum bulma gecikebilir.
2. UART bağlantısını doğru yapın: Modül TX pini mikrodenetleyici RX pinine, modül RX pini mikrodenetleyici TX pinine bağlanmalıdır. GND hattı ortaklanmalıdır.
3. Besleme voltajını kontrol edin: Kart 3.3V-5V aralığında beslenebilir. Kullanılan geliştirme kartına ve bağlantı senaryosuna göre uygun besleme seçilmelidir.
4. Micro USB ile test yapın: Modülü bilgisayara Micro USB üzerinden bağlayarak NMEA veri akışı ve uydu kilidi durumu test edilebilir.
5. Harici anteni doğru durumda kullanın: Modül kapalı kutu içinde, araç içinde veya sinyalin zayıf olduğu noktada kullanılacaksa SMA bağlantılı harici aktif anten tercih edilebilir.
6. İlk konum bulma süresini bekleyin: Soğuk başlatmada modülün uydu bilgilerini toplaması birkaç dakika sürebilir. Açık alanda sabit bekletmek daha sağlıklı sonuç verir.
7. NMEA verisini kütüphane ile ayrıştırın: Arduino projelerinde TinyGPS++ gibi kütüphaneler kullanılarak enlem, boylam, hız ve uydu sayısı kolayca okunabilir.
8. 3.3V lojik seviyesine dikkat edin: Modül kartı 3.3V-5V besleme kabul etse de UART lojik seviyesi kart tasarımına göre değerlendirilmelidir. Hassas sistemlerde seviye uyumluluğu kontrol edilmelidir.
9. Anten konumunu doğru seçin: Seramik antenin gökyüzüne bakması, metal yüzeylerden uzak olması ve yüksek güçlü RF kaynaklarından ayrılması konum bulma performansını artırır.

NEO-M8N ile NEO-6M Arasındaki Fark Nedir?

NEO-M8N, NEO-6M sınıfı eski GPS modüllerine göre daha gelişmiş GNSS desteği sunar. NEO-6M çoğunlukla GPS tabanlı projelerde kullanılırken, NEO-M8N GPS’in yanında GLONASS, Galileo ve BeiDou gibi farklı uydu sistemleriyle de çalışabilir.

Bu çoklu GNSS desteği; açık alan konumlandırma, drone, araç takip, rota kaydı ve hassas zamanlama uygulamalarında daha iyi uydu görünürlüğü ve daha kararlı konum verisi elde edilmesine yardımcı olabilir. Proje seçimi yapılırken yalnızca modül ismine değil; kullanılan anten, besleme, arayüz ve yazılım desteğine de bakılmalıdır.

Dahili Anten ile Harici Anten Arasındaki Fark Nedir?

Dahili seramik anten, açık alanda hızlı test ve temel konumlandırma projeleri için pratik kullanım sağlar. Ek anten kablosu veya montaj gerektirmediği için prototip aşamasında avantajlıdır.

Harici aktif anten ise modülün kapalı kutu içinde, araç içerisinde, drone gövdesinde veya sinyalin zayıf olduğu bölgelerde kullanılacağı durumlarda tercih edilir. SMA konnektör üzerinden bağlanan harici anten, daha uygun bir noktaya yerleştirilerek uydu sinyal kalitesini artırabilir.

UART GPS Modülü ile USB GPS Alıcısı Arasındaki Fark Nedir?

UART GPS modülleri, mikrodenetleyici projelerinde TX/RX pinleri üzerinden doğrudan veri aktarımı için kullanılır. Arduino, STM32, ESP32 veya Raspberry Pi gibi kartlar seri port üzerinden NMEA verisini okuyabilir.

USB GPS alıcıları ise bilgisayara tak-çalıştır kullanım için daha uygundur. Bu ürün hem UART TTL pinleri hem de Micro USB bağlantı seçeneği sunduğu için hem gömülü sistem projelerinde hem de bilgisayar üzerinden test/yapılandırma süreçlerinde kullanılabilir.

NEO-M8N GPS Modülü Hangi Ürünlerle Birlikte Kullanılır?

Bu NEO-M8N Arduino ve STM32 Uyumlu Mini GPS Modülü, Arduino Uno, Arduino Nano, Arduino Mega, Arduino Pro Mini, STM32 geliştirme kartları, ESP32, ESP8266, Raspberry Pi, Raspberry Pi Pico, UART destekli mikrodenetleyiciler, Micro USB kablo, harici aktif GPS antenleri, veri kayıt modülleri, SD kart modülleri, OLED/LCD ekranlar, LoRa/GSM haberleşme modülleri ve IoT takip sistemleriyle birlikte kullanılabilir. Projede GPS verisi okunacaksa seri port bağlantısı, baud hızı, anten konumu ve besleme kararlılığı birlikte değerlendirilmelidir.

Teknik Referans

u-blox NEO-M8 serisi; GPS, GLONASS, Galileo ve BeiDou destekli, UART, USB, SPI ve I2C arayüz seçenekleri sunan GNSS modül ailesidir. NEO-M8N varyantı Flash, TCXO, SAW ve LNA yapısıyla yüksek performanslı konumlandırma uygulamaları için kullanılır. Detaylı üretici bilgisi için
u-blox NEO-M8 serisi resmi ürün sayfasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x NEO-M8N Arduino ve STM32 Uyumlu Mini GPS Modülü

Sık Sorulan Sorular

NEO-M8N GPS Modülü nedir?

NEO-M8N GPS Modülü, GPS, GLONASS, Galileo ve BeiDou uydu sistemlerini kullanarak konum, hız, rota ve zaman bilgisi üreten GNSS/GPS alıcı modülüdür.

Arduino ile kullanılabilir mi?

Evet. Arduino ile UART TTL seri haberleşme üzerinden kullanılabilir. TX/RX bağlantısı çapraz yapılmalı ve NMEA verisi TinyGPS++ gibi kütüphanelerle ayrıştırılmalıdır.

STM32 ile uyumlu mu?

Evet. STM32 kartlarda UART arayüzü üzerinden NMEA 0183 verisi okunabilir. Baud hızı ve lojik seviye uyumluluğu kontrol edilmelidir.

Çalışma voltajı kaç volttur?

TLS ürün bilgisinde kartın çalışma voltajı DC 3.3V – 5V olarak belirtilmiştir.

Varsayılan haberleşme hızı nedir?

Varsayılan baud hızı 9600 olarak belirtilmiştir.

Hangi veri protokolünü kullanır?

Modül NMEA 0183 veri protokolüyle konum, hız, tarih, saat, uydu sayısı ve benzeri GPS/GNSS verilerini iletir.

Kapalı alanda çalışır mı?

GPS/GNSS modülleri kapalı alanda zayıf sinyal alabilir veya konum bulamayabilir. En iyi performans için açık gökyüzü görüşü gerekir.

Harici anten takılabilir mi?

Evet. Modül üzerinde SMA harici anten konnektörü bulunur. Sinyalin zayıf olduğu uygulamalarda harici aktif anten kullanılabilir.

Micro USB ne işe yarar?

Micro USB bağlantısı, modülü bilgisayara bağlayarak seri veri akışını izlemek, test yapmak ve U-Center gibi yazılımlarla yapılandırma yapmak için kullanılabilir.

Yedekleme pili ne işe yarar?

Yedekleme pili, kısa süreli enerji kesintilerinde uydu ve zaman bilgilerinin korunmasına yardımcı olur. Bu sayede yeniden enerji verildiğinde konum bulma süresi kısalabilir.
