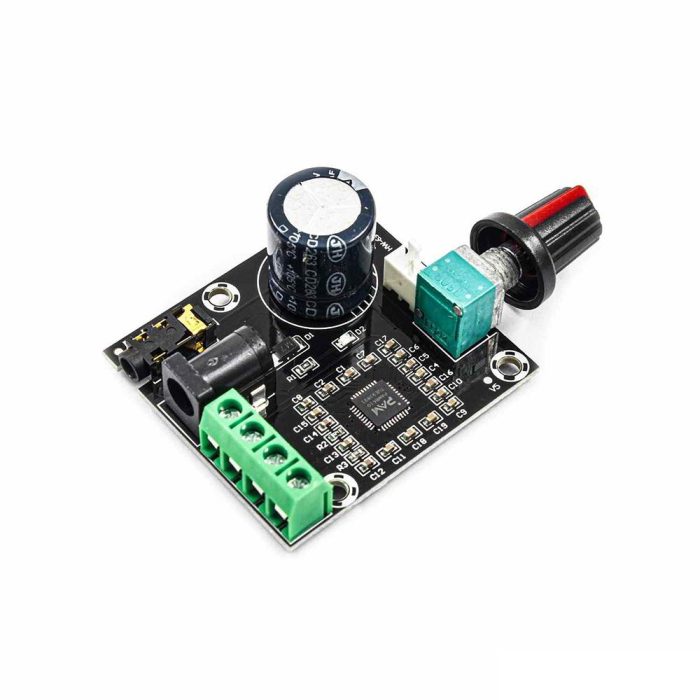

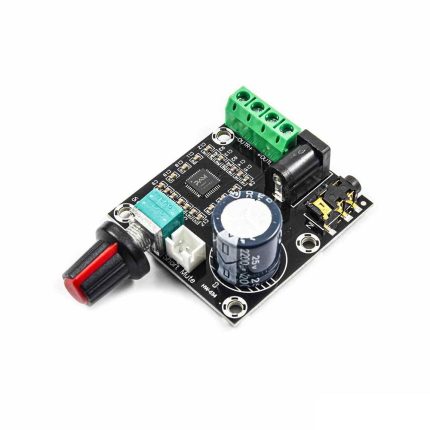

PAM8610 XH-M120 12V 2x15W Mini Çift Kanallı Dijital Amplifikatör Kartı

Neden PAM8610 XH-M120 12V 2x15W Amplifikatör Kartı Tercih Edilmeli?

PAM8610 XH-M120 amplifikatör kartı, düşük maliyetli ve kompakt stereo ses projelerinde pratik kullanım sunan bir ses yükseltici modüldür. Kendi hoparlör sistemini tasarlamak, mevcut küçük ses sistemini yenilemek veya elektronik projeye stereo ses çıkışı eklemek isteyen kullanıcılar için kolay bağlantı avantajı sağlar. Kart üzerinde sağ ve sol kanal çıkışları bulunduğu için iki hoparlörlü stereo yapı kurulabilir.

D sınıfı amplifikatör mimarisi, yüksek verimlilik hedeflediği için taşınabilir ses projelerinde ve sınırlı alan bulunan uygulamalarda avantaj sağlar. Bununla birlikte çıkış gücü; besleme voltajı, adaptör akım kapasitesi, hoparlör empedansı, hoparlör kalitesi, kablo bağlantısı ve ısı yönetimi gibi faktörlere bağlıdır. Bu nedenle ürün seçiminde yalnızca “2x15W” ifadesine bakılmamalı; kullanılacak hoparlör ve güç kaynağı birlikte değerlendirilmelidir.

Öne Çıkan Özellikler

• PAM8610 tabanlı yapı: Stereo D sınıfı ses yükseltme için PAM8610 amplifikatör entegresi kullanır.
• Çift kanal stereo çıkış: Sağ ve sol kanal için iki ayrı hoparlör çıkışı sunar.
• 2x15W çıkış seviyesi: Uygun çalışma koşullarında kanal başına yüksek çıkış gücü sağlayabilir.
• 12V DC kullanım: 12V adaptör veya uygun DC güç kaynağı ile çalıştırılabilir.
• 4-8Ω hoparlör desteği: Yaygın kullanılan 4Ω ve 8Ω hoparlörlerle değerlendirilebilir.
• D sınıfı verimlilik: Klasik amplifikatörlere göre daha yüksek verim ve daha düşük ısı üretimi hedefler.
• Kompakt kart tasarımı: Küçük hoparlör kutuları, masaüstü projeler ve taşınabilir sistemler için uygundur.
• Kolay bağlantı: Besleme, ses girişi ve hoparlör çıkışı bağlantıları temel devre bilgisiyle yapılabilir.
• DIY ses projelerine uygun: Kendi hoparlör sistemini kurmak isteyen kullanıcılar için pratik bir çözümdür.
• Harici devre ihtiyacı düşüktür: Temel stereo ses yükseltme için ek amplifikatör katı gerektirmeden kullanılabilir.

Kullanım Alanları

PAM8610 XH-M120 12V 2x15W dijital amplifikatör kartı, düşük ve orta güçlü stereo ses çıkışı gereken hobi, prototipleme ve küçük ses sistemi uygulamalarında kullanılabilir. Özellikle kompakt yapı, düşük enerji tüketimi ve kolay bağlantı gerektiren projelerde tercih edilir.

PAM8610 XH-M120 Amplifikatör Kartı Ne İşe Yarar?

PAM8610 XH-M120 amplifikatör kartı, düşük seviyeli ses sinyalini hoparlörü sürebilecek güç seviyesine yükseltir. Telefon, Bluetooth ses alıcı modülü, MP3 oynatıcı, bilgisayar ses çıkışı, mikrodenetleyici tabanlı ses modülü veya benzeri analog ses kaynaklarından gelen sinyal, amplifikatör kartına girer ve sağ-sol hoparlör çıkışlarından yükseltilmiş olarak alınır.

Bu ürün yalnızca ses yükseltme görevini yapar. Ses kaynağı, hoparlör, güç kaynağı ve gerekirse ses kontrol devresi ayrıca planlanmalıdır. Örneğin Bluetooth hoparlör yapmak için bu amplifikatör kartına ek olarak Bluetooth ses alıcı modülü, uygun hoparlörler, 12V güç kaynağı veya batarya sistemi ve mekanik kutu tasarımı gerekir.

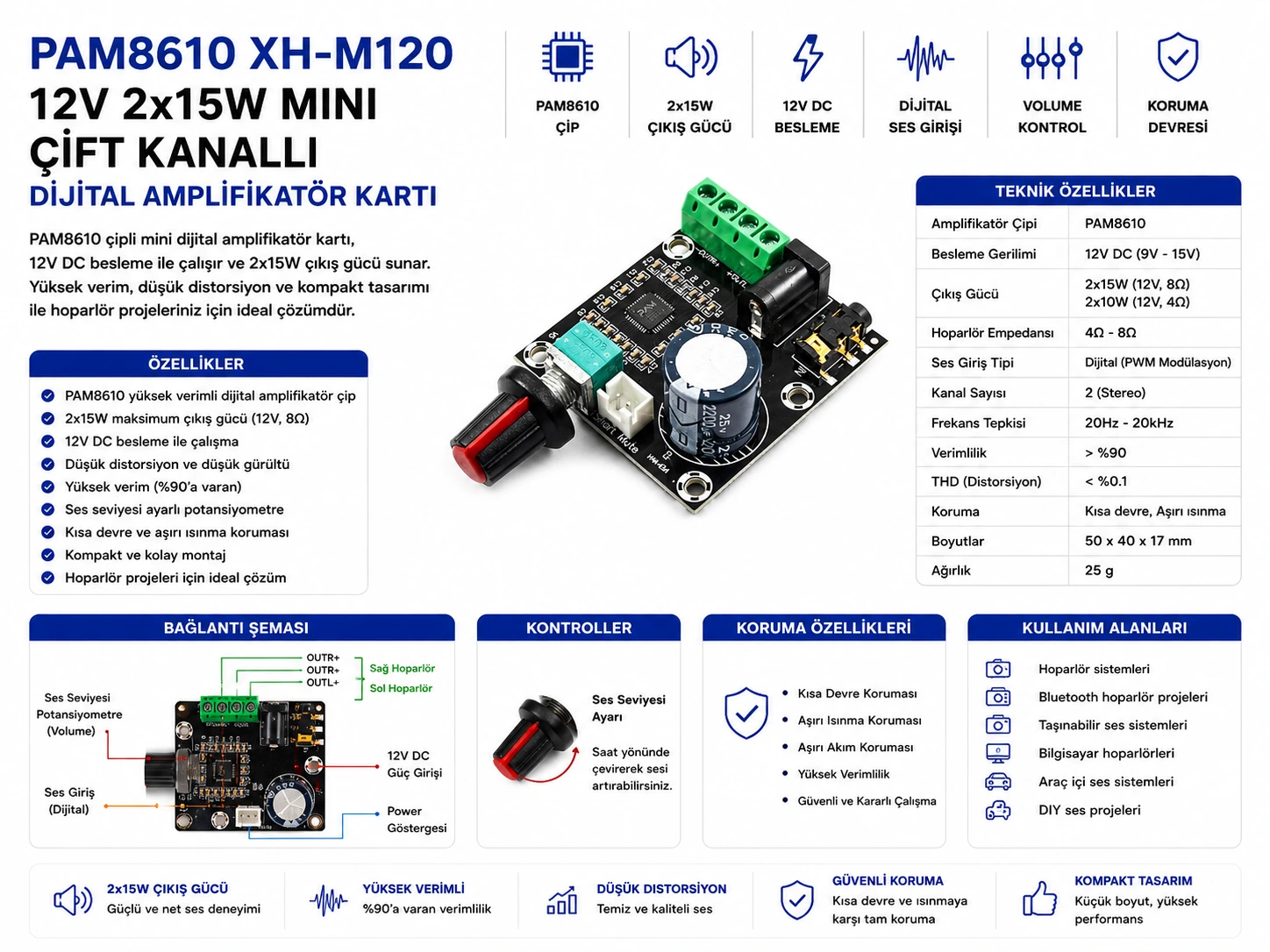

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Doğru DC besleme kullanın: Kart 12V DC besleme ile kullanılmalıdır. Adaptörün akım kapasitesi hoparlör gücüne uygun seçilmelidir.
2. AC şebekeye doğrudan bağlamayın: Ürün 220V AC ile çalışmaz. Mutlaka uygun DC adaptör veya DC güç kaynağı kullanılmalıdır.
3. Hoparlör empedansını kontrol edin: 4Ω veya 8Ω hoparlör tercih edilmelidir. 2Ω gibi düşük empedanslı hoparlörler kartı zorlayabilir.
4. Hoparlör gücünü uygun seçin: Hoparlörlerin güç değeri, amplifikatörün sağlayabileceği çıkış gücüne ve kullanım seviyesine uygun olmalıdır.
5. Sağ ve sol kanal çıkışlarını karıştırmayın: Hoparlör bağlantılarında L/R kanal yönü ve polarite doğru yapılmalıdır.
6. Ses girişini düşük seviyeli analog kaynaktan verin: Telefon, Bluetooth alıcı, MP3 modülü veya bilgisayar line çıkışı gibi kaynaklar kullanılabilir.
7. Hoparlör çıkışlarını birbirine kısa devre etmeyin: D sınıfı amplifikatör çıkışları doğrudan birbirine veya GND’ye kısa devre edilmemelidir.
8. Isı yönetimini kontrol edin: Yüksek ses seviyesinde ve 4Ω hoparlör kullanımında kartın ısınması takip edilmelidir.
9. Ses paraziti için kablolamayı düzenleyin: Ses giriş kabloları güç kablolarından uzak tutulmalı, mümkünse kısa ve kaliteli kablo kullanılmalıdır.

PAM8610 Nedir?

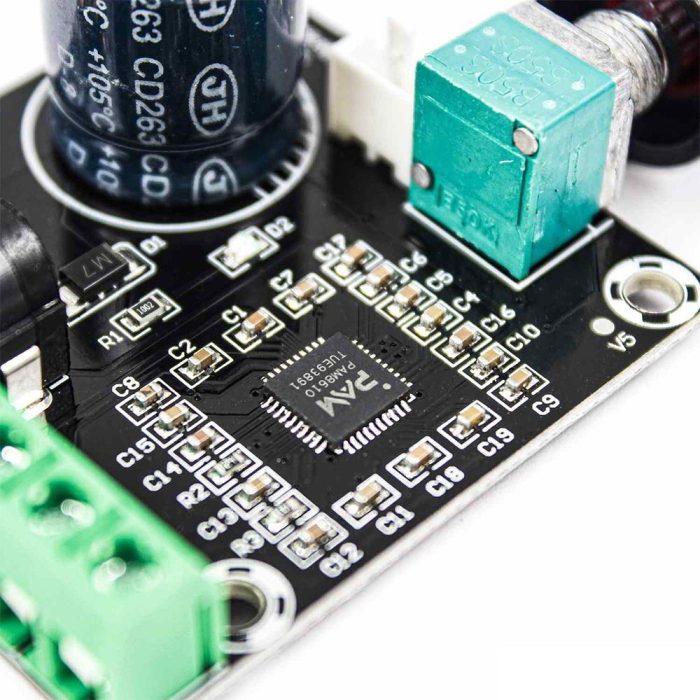

PAM8610, stereo D sınıfı ses amplifikatörü olarak kullanılan bir entegredir. D sınıfı yapı, çıkış katında anahtarlamalı çalışma prensibi kullanarak yüksek verimlilik hedefler. Bu sayede taşınabilir ses projeleri, kompakt hoparlör sistemleri ve düşük güç tüketimi istenen uygulamalarda avantaj sağlar.

PAM8610 entegresi; düşük gürültü, yüksek verim, DC ses kontrol desteği, mute/shutdown fonksiyonları ve aşırı akım/termal/kısa devre koruma özellikleriyle küçük ölçekli stereo ses sistemlerinde yaygın olarak kullanılır. Ancak nihai performans yalnızca entegreye değil, kart tasarımına, güç kaynağına, hoparlöre ve kablolama kalitesine de bağlıdır.

D Sınıfı Amplifikatör Ne Anlama Gelir?

D sınıfı amplifikatör, ses sinyalini yüksek verimli anahtarlamalı bir çıkış katı üzerinden hoparlöre aktaran amplifikatör türüdür. Klasik A/B sınıfı amplifikatörlere göre daha az güç kaybı oluşturduğu için daha kompakt tasarımlarda ve batarya destekli sistemlerde avantaj sağlayabilir.

Bu verimlilik avantajı, düşük ısı üretimi ve daha küçük kart alanı gibi pratik faydalar sağlar. Ancak D sınıfı amplifikatörlerde hoparlör kablo uzunluğu, güç hattı kalitesi, giriş sinyali seviyesi ve EMI davranışı doğru planlanmalıdır. Uygun olmayan kablolama, ses paraziti veya kararsız çalışmaya neden olabilir.

4Ω ve 8Ω Hoparlör Seçimi Neden Önemlidir?

Hoparlör empedansı, amplifikatörün çıkış katından çekeceği akımı doğrudan etkiler. 4Ω hoparlör aynı voltajda 8Ω hoparlöre göre daha fazla akım çeker ve amplifikatör kartını daha fazla zorlayabilir. Bu nedenle 4Ω kullanımda adaptör akımı, kablo kesiti ve kart ısısı daha dikkatli kontrol edilmelidir.

8Ω hoparlörlerde çıkış gücü genellikle daha düşük olur; ancak sistem daha serin ve stabil çalışabilir. Küçük masaüstü hoparlör, taşınabilir ses kutusu veya eğitim projelerinde 4Ω ve 8Ω hoparlör seçimi, hedef ses seviyesi ve güç kaynağı kapasitesine göre yapılmalıdır.

PAM8610 XH-M120 Amplifikatör Kartı Hangi Ürünlerle Birlikte Kullanılır?

Bu PAM8610 XH-M120 12V 2x15W amplifikatör kartı, 4Ω veya 8Ω hoparlörler, 12V DC adaptörler, Bluetooth ses alıcı modülleri, MP3 player modülleri, stereo ses kabloları, potansiyometreli ses kontrol devreleri, DC güç bağlantı kabloları, proje kutuları ve DIY hoparlör sistemleriyle birlikte kullanılabilir. Bağlantı öncesinde hoparlör empedansı, adaptör akım kapasitesi, ses girişi seviyesi ve kartın çalışma sıcaklığı kontrol edilmelidir.

Teknik Referans

PAM8610 entegresi, 7V-15V besleme aralığında çalışan stereo Class-D ses amplifikatörü olarak tasarlanmıştır. Datasheet üzerinde 8Ω yükte kanal başına 10W çıkış seviyesi, yüksek verimlilik, düşük gürültü, düşük THD+N, mute/shutdown ve koruma fonksiyonları belirtilir. Detaylı teknik bilgi için
PAM8610 resmi teknik dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x PAM8610 XH-M120 12V 2x15W Mini Çift Kanallı Dijital Amplifikatör Kartı

Sık Sorulan Sorular

PAM8610 XH-M120 amplifikatör kartı nedir?

PAM8610 XH-M120, 12V DC besleme ile çalışan, iki kanallı stereo ses çıkışı sağlayan kompakt D sınıfı dijital amplifikatör kartıdır.

Bu kart kaç watt çıkış verir?

Ürün 2x15W olarak sınıflandırılır. Gerçek çıkış gücü besleme voltajı, hoparlör empedansı, adaptör akımı, soğutma ve distorsiyon koşullarına göre değişir.

4Ω hoparlörle kullanılabilir mi?

Evet. 4Ω hoparlörlerle kullanılabilir; ancak daha yüksek akım çekeceği için adaptör kapasitesi ve kart ısısı kontrol edilmelidir.

8Ω hoparlörle kullanılabilir mi?

Evet. 8Ω hoparlörlerle kullanılabilir. 8Ω hoparlörde çıkış gücü 4Ω hoparlöre göre daha düşük olabilir, ancak sistem daha stabil çalışabilir.

Bluetooth özelliği var mı?

Hayır. Bu ürün Bluetooth alıcı değildir. Bluetooth hoparlör yapmak için ayrıca Bluetooth ses alıcı modülü kullanılmalıdır.

Ses seviyesi ayarı var mı?

Bu kart amplifikatör modülüdür. Ses seviyesi, kullanılan ses kaynağı üzerinden veya harici potansiyometre/ses kontrol devresi ile yönetilebilir.

12V adaptörle çalışır mı?

Evet. 12V DC adaptörle kullanılabilir. Adaptörün akım kapasitesi bağlanan hoparlörlere ve hedef ses seviyesine uygun seçilmelidir.

220V elektriğe doğrudan bağlanabilir mi?

Hayır. Kart 220V AC ile çalışmaz. Mutlaka uygun DC adaptör veya DC güç kaynağı kullanılmalıdır.

Subwoofer sürmek için uygun mu?

Küçük ve orta seviye hoparlörlerde kullanılabilir; ancak gerçek subwoofer veya yüksek güçlü bass uygulamaları için daha güçlü ve uygun filtreli amplifikatör tercih edilmelidir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet PAM8610 XH-M120 12V 2x15W Mini Çift Kanallı Dijital Amplifikatör Kartı bulunur.
