Shelly 1 Gen4 Akıllı Röle

Neden Shelly 1 Gen4 Tercih Edilmeli?

Shelly 1 Gen4, kuru kontaklı röle ihtiyacı olan akıllı ev ve otomasyon projelerinde en esnek Shelly modellerinden biridir. Standart rölelerden farklı olarak röle çıkışı cihaz beslemesinden bağımsızdır. Bu özellik, hem 230V AC yükleri hem de düşük voltajlı kontrol girişlerini aynı ürün ailesiyle yönetmeyi mümkün hale getirir.

Garaj kapısı, bahçe kapısı, bariyer, kapı zili, sulama kontrolü, kombi/termostat girişi, kontaktör tetikleme veya düşük voltajlı kontrol panellerinde kuru kontak çıkışı büyük avantaj sağlar. Cihaz, bağlı sistemin ana güç hattını taşımak zorunda kalmadan yalnızca kontrol sinyali üretmek için de kullanılabilir.

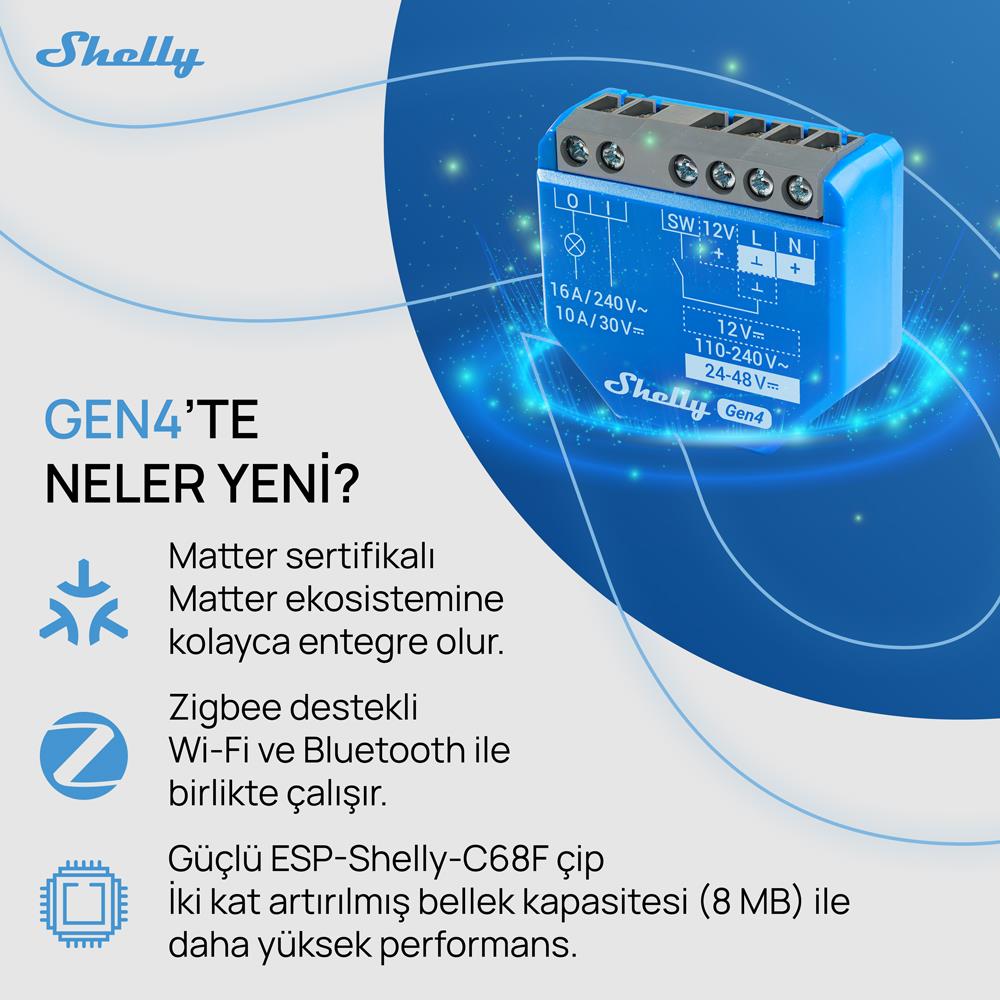

Gen4 altyapısı sayesinde Shelly 1 Gen4, Wi-Fi ile doğrudan kullanılabilir, Zigbee profiline alınabilir, Matter destekli ekosistemlere dahil edilebilir ve Bluetooth üzerinden Shelly BLU cihazları için gateway senaryolarında değerlendirilebilir. MQTT, scripting, webhook ve KNXnet/IP desteği ise ürünü profesyonel entegrasyonlarda güçlü hale getirir.

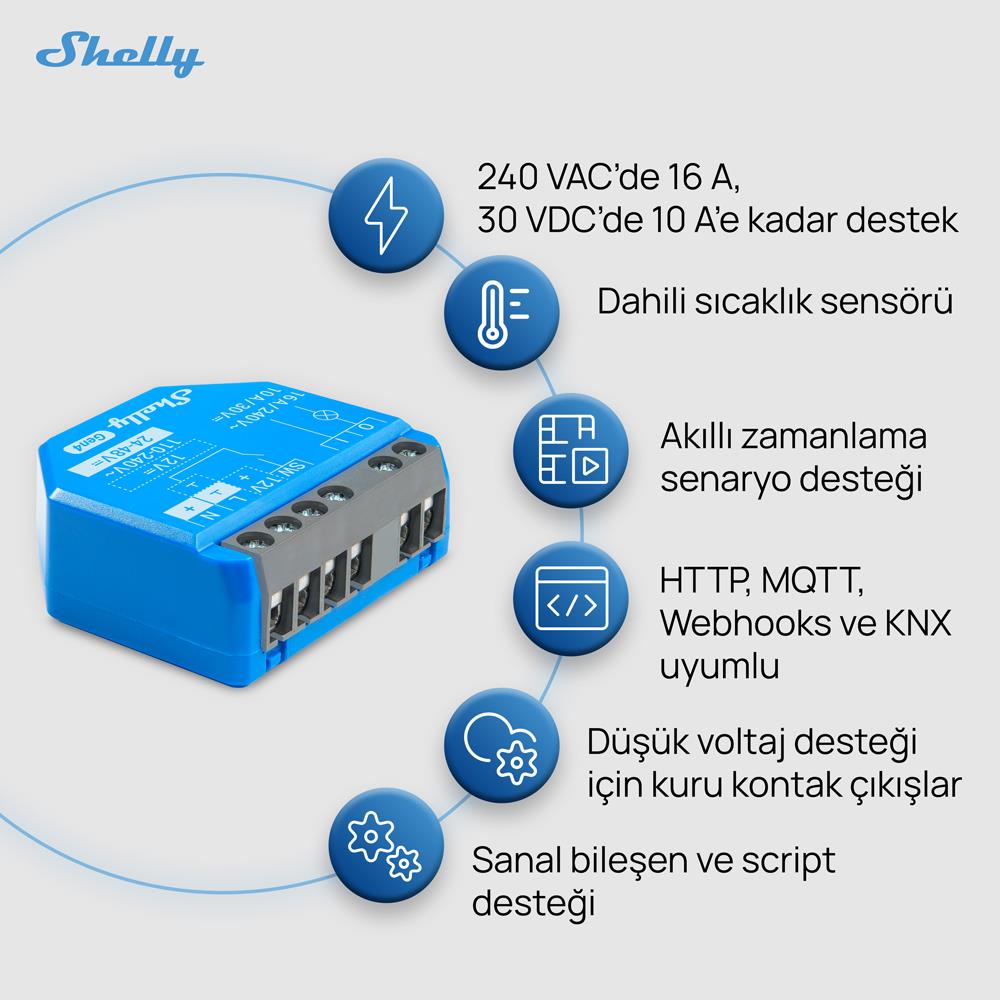

Öne Çıkan Özellikler

• Kuru kontak çıkışı: I/O röle çıkışı cihaz beslemesinden bağımsız potansiyelsiz kontak olarak çalışır.
• 16A AC anahtarlama: 240V AC’de 16A’e kadar uygun yükleri anahtarlayabilir.
• 10A DC anahtarlama: 30V DC’de 10A’e kadar düşük voltajlı devreler için kullanılabilir.
• Çoklu besleme seçeneği: 110–240V AC, 24–48V DC veya 12V DC ile beslenebilir.
• Wi-Fi 6 desteği: 802.11 b/g/n/ax desteğiyle 2.4GHz Wi-Fi ağlarında kullanılabilir.
• Zigbee 3.0: Zigbee tabanlı akıllı ev sistemlerine dahil edilebilir.
• Matter uyumluluğu: Matter destekli modern akıllı ev platformlarında kullanılabilir.
• Bluetooth 5.0: Kurulum, dahil etme ve BLE Gateway senaryoları için avantaj sağlar.
• MQTT ve webhook: Home Assistant, Node-RED ve lokal otomasyon sistemlerine entegre edilebilir.
• Scripting desteği: Gelişmiş yerel otomasyon mantıkları cihaz üzerinde çalıştırılabilir.
• KNXnet/IP desteği: Profesyonel bina otomasyonu entegrasyonlarında değerlendirilebilir.
• Wi-Fi / Zigbee Range Extender: Shelly ekosistemi içinde kapsama desteği sağlayabilir.

Kullanım Alanları

Shelly 1 Gen4 Akıllı Röle, kuru kontak veya yüksek esneklik gerektiren akıllı ev ve otomasyon projelerinde kullanılabilir.

Shelly 1 Gen4 Ne İşe Yarar?

Shelly 1 Gen4, bir elektrik devresini veya kontrol girişini uzaktan ve otomasyonla açıp kapatmaya yarar. Kuru kontak yapısı sayesinde yalnızca klasik 230V aydınlatma hattı değil, düşük voltajlı tetikleme girişleri ve farklı besleme devreleri de anahtarlanabilir.

Örneğin garaj kapısının buton girişine paralel bağlanarak uzaktan kapı açma/kapatma yapılabilir, bir kontaktör bobini tetiklenerek daha yüksek güçlü yükler kontrol edilebilir, kapı zili veya sulama devresi otomasyonla çalıştırılabilir ya da klasik bir lamba hattı akıllı hale getirilebilir.

Teknik Özellikler

Aşağıda kullanıcı için en kritik teknik özellikler özetlenmiştir. Uzun teknik detaylar sayfa kalabalığını azaltmak için kapalı alanda verilmiştir.

Bağlantı ve Kullanım Notları

1. Besleme tipini doğru seçin: Shelly 1 Gen4, 110–240V AC, 24–48V DC veya 12V DC ile beslenebilir. Kullanılacak şemaya göre L/N, +, GND ve ilgili terminaller doğru bağlanmalıdır.
2. AC beslemede nötr gerekir: 110–240V AC kullanımda cihazın çalışması için L ve N bağlantısı yapılmalıdır.
3. Kuru kontak bağlantısı doğru yapılmalıdır: I ve O terminalleri anahtarlanacak devre için kullanılır; bu uçlar cihazın besleme hattından bağımsızdır.
4. 16A AC sınırı aşılmamalıdır: 240V AC devrelerde maksimum 16A anahtarlama sınırı dikkate alınmalıdır.
5. 10A DC sınırı aşılmamalıdır: 30V DC devrelerde maksimum 10A sınırı geçilmemelidir.
6. Enerji ölçümü yoktur: Tüketim takibi gerekiyorsa Shelly 1PM Gen4 veya enerji ölçümlü modeller tercih edilmelidir.
7. Dimmer değildir: Işık parlaklığı ayarlamak için Shelly Dimmer serisi değerlendirilmelidir.
8. Panjur/perde için uygun değildir: Motorlu panjur ve perde kontrolü için Shelly Shutter veya Shelly 2PM Gen3 gibi cover control destekli ürünler kullanılmalıdır.
9. Garaj kapısı ve kapı otomasyonlarında buton girişi kontrol edilmelidir: Motor kontrol kartının kuru kontak tetikleme girişine uygun bağlantı yapılmalıdır.
10. Yüksek kalkış akımlı yüklerde kontaktör kullanılmalıdır: Motor, pompa, kompresör veya yüksek güçlü ısıtıcı gibi yüklerde doğrudan röle üzerinden anahtarlama yerine uygun kontaktörlü çözüm değerlendirilmelidir.
11. Protokol seçimi planlanmalıdır: Cihaz Matter, Wi-Fi veya Zigbee kullanım hedefinize göre yapılandırılmalıdır.
12. Şebeke bağlantısı uzmanlık gerektirir: 110–240V AC bağlantı içerdiği için montaj yetkin elektrik personeli tarafından yapılmalıdır.

Shelly 1 Gen4 ile Shelly 1 Mini Gen4 Arasındaki Fark Nedir?

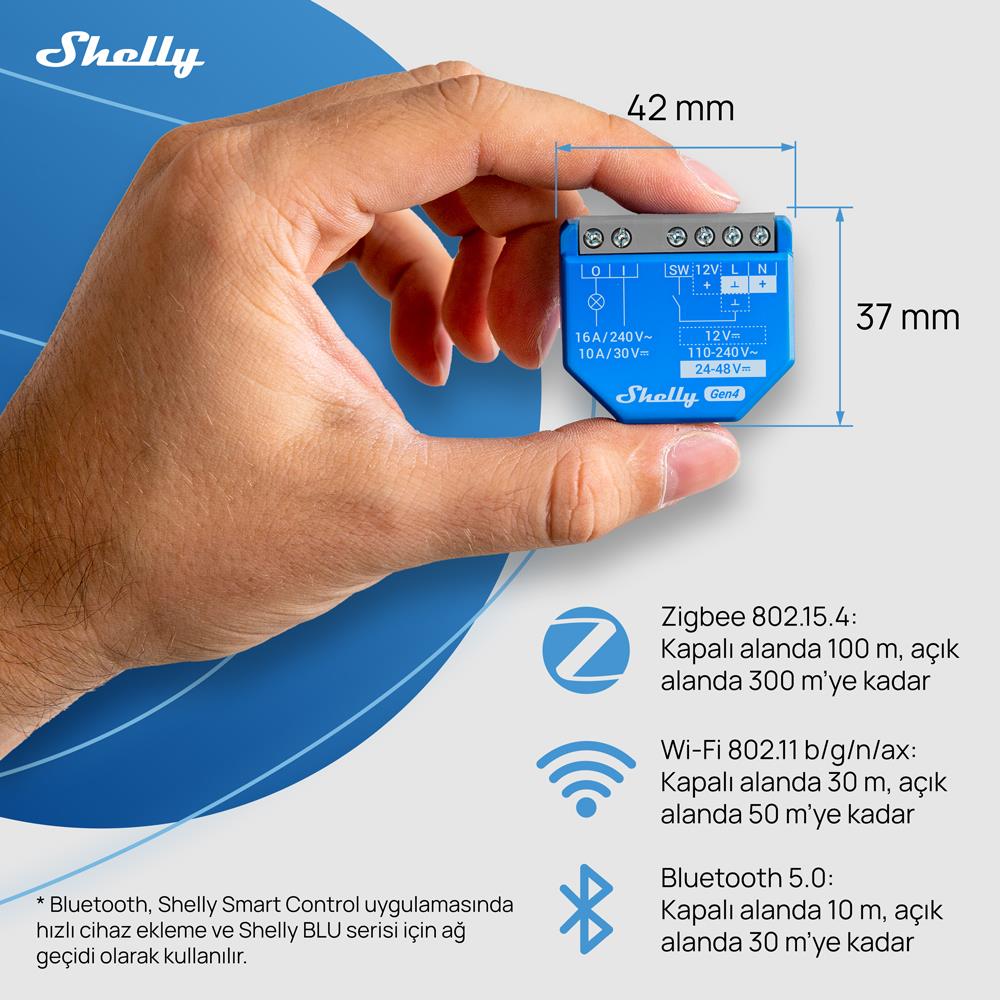

Shelly 1 Gen4, standart boyutlu, 16A AC ve 10A DC anahtarlama kapasitesine sahip kuru kontaklı röledir. Daha yüksek akım kapasitesi, daha rahat terminal alanı ve AC/DC besleme esnekliği gereken projelerde doğru seçimdir.

Shelly 1 Mini Gen4 ise daha küçük gövdeye sahip 8A AC / 5A DC kapasiteli mini kuru kontak röledir. Montaj alanı çok sınırlıysa ve yük akımı Mini modelin sınırları içindeyse tercih edilebilir. Daha yüksek yük kapasitesi gerekiyorsa Shelly 1 Gen4 daha uygun modeldir.

Shelly 1 Gen4 ile Shelly 1PM Gen4 Arasındaki Fark Nedir?

Shelly 1 Gen4, kuru kontaklı röledir; röle çıkışı cihaz beslemesinden bağımsızdır. Bu nedenle garaj kapısı, kapı otomasyonu, kontaktör, düşük voltajlı tetikleme ve potansiyelsiz kontak gerektiren uygulamalarda kullanılır.

Shelly 1PM Gen4 ise enerji ölçümlü röledir. Bağlı yükün güç tüketimini izleyebilir; ancak çıkışı kuru kontak değildir. Enerji ölçümü gerekiyorsa Shelly 1PM Gen4, potansiyelsiz kontak gerekiyorsa Shelly 1 Gen4 tercih edilmelidir.

Kuru Kontak Ne Anlama Gelir?

Kuru kontak, röle çıkışının cihazın kendi besleme devresinden bağımsız olması anlamına gelir. Shelly 1 Gen4’te L/N veya DC besleme terminalleri cihazın çalışması için kullanılır; I ve O terminalleri ise anahtarlanacak ayrı devreye bağlanır.

Bu yapı sayesinde cihaz 230V AC ile beslenirken çıkışta düşük voltajlı bir kapı girişi, 12V / 24V kontrol devresi veya kontaktör bobini tetiklenebilir. Ancak her durumda maksimum gerilim ve akım sınırları aşılmamalıdır.

Garaj Kapısı, Kapı Otomasyonu ve Bariyer Kullanımı

Birçok garaj kapısı, bahçe kapısı veya bariyer kontrol kartında kısa süreli buton tetikleme girişi bulunur. Shelly 1 Gen4’ün kuru kontak çıkışı bu tip girişlere paralel bağlanarak uzaktan tetikleme yapılmasını sağlayabilir.

Bu kullanımda röle çıkış süresi genellikle kısa tutulur ve “momentary” tetikleme mantığı kullanılır. Motorun ana güç hattı doğrudan Shelly üzerinden geçirilmemeli; yalnızca kontrol kartının kuru kontak girişine uygun bağlantı yapılmalıdır.

Kontaktör ile Yüksek Güçlü Yük Kontrolü

Yük akımı Shelly 1 Gen4’ün sınırlarını aşıyorsa veya yük yüksek kalkış akımına sahipse, cihaz doğrudan ana güç rölesi olarak kullanılmamalıdır. Bu durumda Shelly 1 Gen4 kuru kontak çıkışı, uygun bir kontaktör bobinini tetiklemek için kullanılabilir.

Kontaktörlü yapılarda yük akımı kontaktör üzerinden taşınır, Shelly ise yalnızca kontrol sinyali üretir. Bu yapı yüksek güçlü aydınlatma, pompa, fan, sulama, ısıtma veya pano uygulamalarında daha güvenli bir çözümdür.

AC ve DC Besleme Seçenekleri

Shelly 1 Gen4, 110–240V AC ile klasik şebeke bağlantılı kurulumlarda kullanılabilir. Ayrıca 24–48V DC ve 12V DC besleme desteği sayesinde düşük voltajlı otomasyon panolarında da kullanılabilir.

Besleme tipi seçilirken doğru kablolama şeması takip edilmelidir. AC bağlantıda L/N, DC bağlantıda ise + ve GND bağlantıları doğru yapılmalıdır. Hatalı besleme bağlantısı cihaza veya bağlı sisteme zarar verebilir.

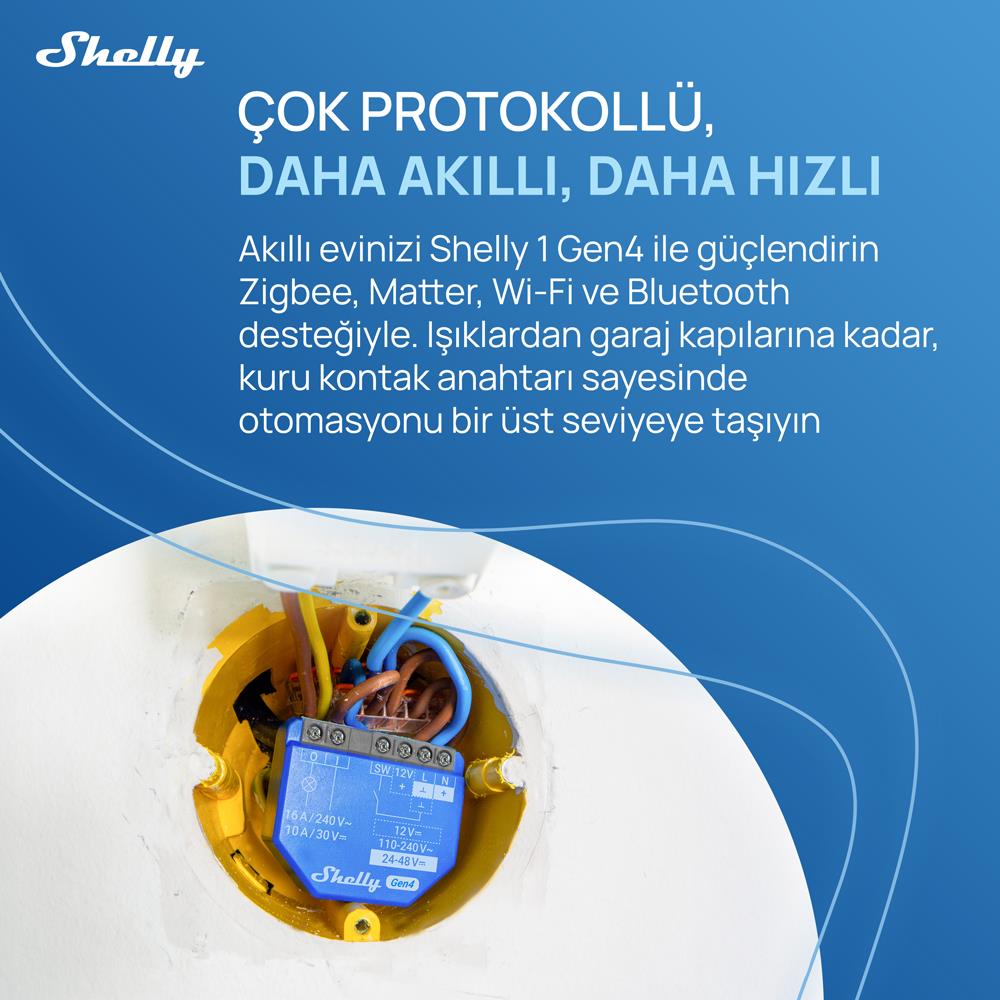

Wi-Fi, Zigbee ve Matter Kullanımı

Shelly 1 Gen4, çoklu bağlantı desteğiyle farklı akıllı ev sistemlerine uyum sağlar. Wi-Fi üzerinden Shelly Smart Control, lokal web arayüzü, MQTT ve Home Assistant ile kullanılabilir.

Zigbee profili, Zigbee tabanlı otomasyon sistemlerine dahil etme senaryolarında avantaj sağlar. Matter desteği ise cihazın modern akıllı ev platformlarında daha standart bir entegrasyon üzerinden kullanılmasına yardımcı olur. Kurulum öncesinde hangi protokolün ana kontrol yöntemi olacağı belirlenmelidir.

BLE Gateway, Wi-Fi Range Extender ve Zigbee Range Extender Ne İşe Yarar?

BLE Gateway, Shelly BLU sensör ve butonlardan gelen Bluetooth sinyallerini Shelly ekosistemine aktarmak için kullanılabilir. Örneğin Shelly BLU Button ile röle tetiklenebilir veya Shelly BLU Motion hareket algıladığında kuru kontak üzerinden bir otomasyon başlatılabilir.

Wi-Fi Range Extender ve Zigbee Range Extender özellikleri, uyumlu Shelly IoT cihazları için kapsama desteği sağlayabilir. Bu özellikler klasik router, mesh sistemi veya profesyonel Zigbee koordinatörü yerine geçmez; ancak Shelly ekosistemi içinde bağlantı kararlılığını destekleyebilir.

Home Assistant, MQTT ve Scripting Kullanımı

Shelly 1 Gen4, MQTT desteği sayesinde Home Assistant, Node-RED ve lokal otomasyon sistemlerine dahil edilebilir. Röle durumu, switch girişi, protokol seçimi ve webhook tetiklemeleri otomasyon senaryolarında kullanılabilir.

Scripting desteği, bazı otomasyon mantıklarının doğrudan cihaz üzerinde çalıştırılmasını sağlar. Webhook desteği ile belirli anahtar girişi, zamanlama veya cihaz durumu değişimlerinde farklı Shelly cihazları, HTTP servisleri veya otomasyon sistemleri tetiklenebilir.

Hangi Yüklerde Kullanılmalı?

Shelly 1 Gen4; aydınlatma, küçük cihazlar, düşük voltajlı kontrol girişleri, garaj kapısı tetikleme, kapı otomasyonu, sulama sistemi, kapı zili, kontaktör bobini ve 16A AC / 10A DC sınırı içindeki devrelerde kullanılabilir.

Motor, pompa, kompresör, yüksek güçlü ısıtıcı, çoklu priz hattı veya kullanıcı tarafından ne takılacağı bilinmeyen genel priz uygulamalarında ürün seçimi daha dikkatli yapılmalıdır. Belirsiz ve yüksek güçlü yüklerde kontaktörlü çözüm veya uygun profesyonel kontrol ekipmanı tercih edilmelidir.

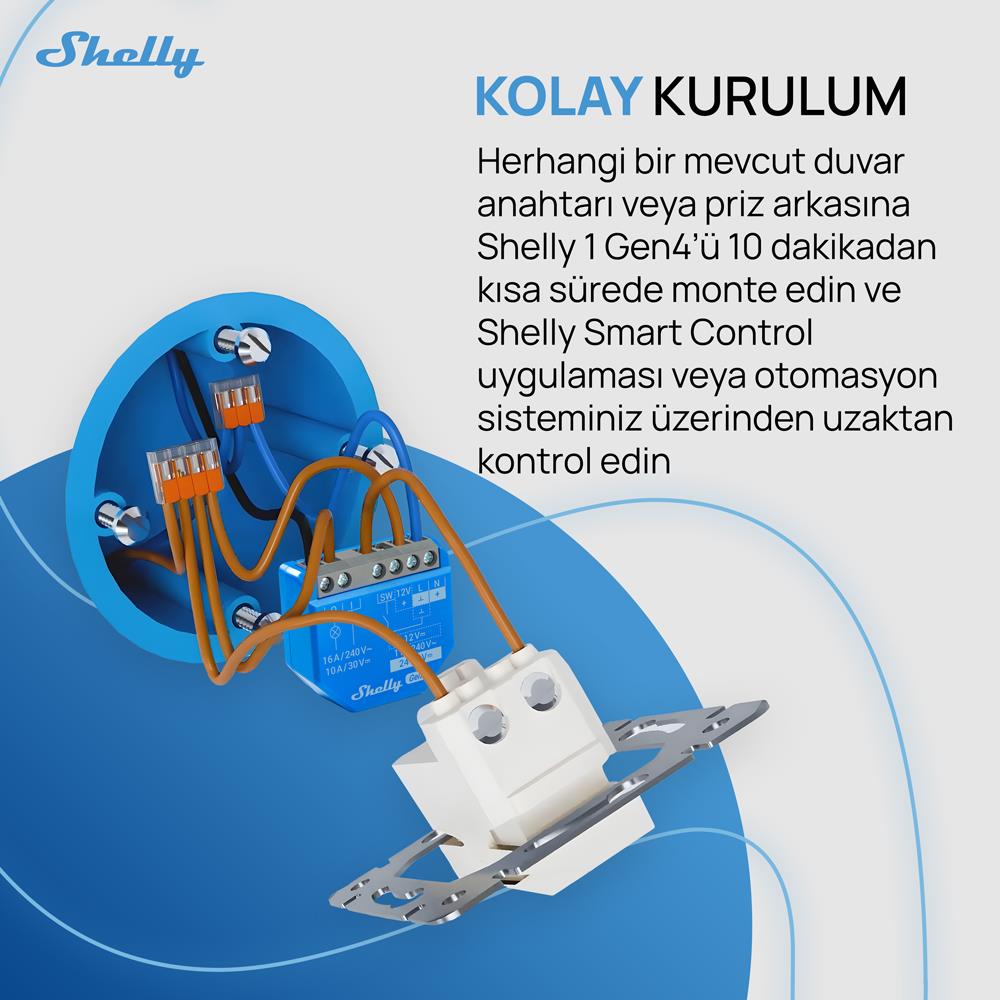

Montajda Nelere Dikkat Edilmeli?

Montaj öncesinde besleme tipi, nötr hattı, anahtarlanacak devrenin voltajı, akım değeri, yük tipi ve kuru kontak ihtiyacı netleştirilmelidir. Cihazın kuru kontak yapısı doğru anlaşılmalı; besleme terminalleri ile I/O röle terminalleri birbirine karıştırılmamalıdır.

Kurulumdan sonra röle çıkışı, fiziksel anahtar girişi, Wi-Fi/Zigbee/Matter bağlantısı ve otomasyon senaryoları test edilmelidir. Kapalı buatlarda aşırı ısınmaya neden olabilecek yüksek akımlı yükler kullanılmamalıdır.

Shelly 1 Gen4 Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly 1 Gen4 Akıllı Röle, Shelly BLU Button, Shelly BLU Motion, Shelly Wall Display, Shelly i4 Gen3, Shelly BLU H&T, Shelly H&T Gen3, Home Assistant, MQTT broker, Node-RED ve Shelly Smart Control otomasyonlarıyla birlikte değerlendirilebilir. Kurulum öncesinde yük akımı, kuru kontak ihtiyacı, besleme tipi, kablo kesiti, bağlantı protokolü, Wi-Fi/Zigbee kapsaması ve otomasyon hedefi doğru planlanmalıdır.

Teknik Referans

Shelly 1 Gen4, S4SW-001X16EU cihaz modeline sahip kuru kontaklı çok protokollü akıllı röledir. Resmi teknik bilgilerde 110–240V AC, 24–48V DC ve 12V DC besleme seçenekleri, potansiyelsiz kuru kontak çıkışı, 16A / 240V AC ve 10A / 30V DC anahtarlama kapasitesi, Wi-Fi 802.11 b/g/n/ax, Bluetooth 5.0, Zigbee 3.0, Matter, ESP-Shelly-C68F işlemci, 8MB flash, MQTT, scripting, 20 webhook, 20 schedule, Wi-Fi Range Extender, Zigbee Range Extender, BLE Gateway ve KNXnet/IP desteği belirtilmiştir. Detaylı bilgi için
Shelly 1 Gen4 resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

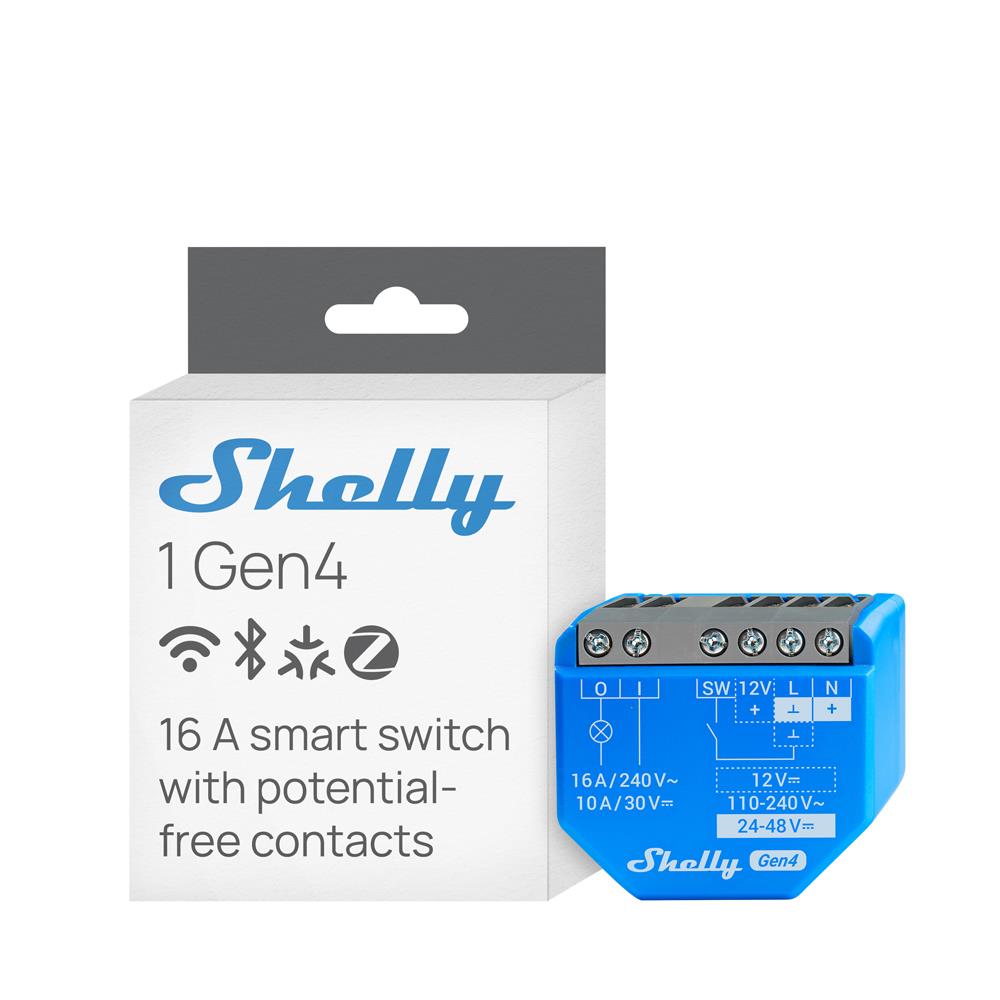

Paket İçeriği

• 1 x Shelly 1 Gen4 Akıllı Röle

Sık Sorulan Sorular

Shelly 1 Gen4 nedir?

Shelly 1 Gen4, potansiyelsiz kuru kontak çıkışlı, Wi-Fi/Zigbee/Bluetooth/Matter destekli çok protokollü akıllı röledir.

Modeli nedir?

Resmi cihaz modeli S4SW-001X16EU’dur.

Kuru kontak çıkışı var mı?

Evet. Shelly 1 Gen4 potansiyelsiz kuru kontak çıkışa sahiptir. I ve O terminalleri cihazın besleme hattından bağımsızdır.

Maksimum kaç amper destekler?

Resmi teknik bilgiye göre 240V AC’de 16A ve 30V DC’de 10A anahtarlama destekler.

Hangi besleme gerilimleriyle çalışır?

110–240V AC, 24–48V DC veya 12V DC besleme ile çalışabilir.

AC bağlantıda nötr hattı gerekir mi?

Evet. 110–240V AC bağlantıda cihazın çalışması için L ve N besleme bağlantısı gerekir.

Enerji ölçümü yapar mı?

Hayır. Shelly 1 Gen4 enerji ölçümü yapmaz. Enerji ölçümü gerekiyorsa Shelly 1PM Gen4 değerlendirilmelidir.

Dimleme yapar mı?

Hayır. Shelly 1 Gen4 dimmer değildir; yalnızca aç/kapa röle kontrolü sağlar.

Panjur veya perde motoru için kullanılır mı?

Hayır. Panjur/perde motor kontrolü için Shelly Shutter veya Shelly 2PM Gen3 gibi cover control destekli modeller tercih edilmelidir.

Garaj kapısı için kullanılabilir mi?

Evet. Garaj kapısı kontrol kartında kuru kontak/buton girişi varsa, Shelly 1 Gen4 bu girişi tetiklemek için kullanılabilir. Motorun ana güç hattı doğrudan Shelly üzerinden geçirilmemelidir.

Kontaktör tetiklemek için kullanılabilir mi?

Evet. Yüksek güçlü yüklerde Shelly 1 Gen4 doğrudan yükü taşımak yerine uygun bir kontaktör bobinini tetiklemek için kullanılabilir.

Wi-Fi var mı?

Evet. 2.4GHz Wi-Fi 802.11 b/g/n/ax bağlantısını destekler.

Zigbee var mı?

Evet. Zigbee 3.0 bağlantı desteği ve Zigbee repeater özelliği bulunur.

Matter destekli mi?

Evet. Shelly 1 Gen4 Matter uyumludur.

Bluetooth var mı?

Evet. Bluetooth 5.0 LE desteği bulunur ve BLE Gateway senaryolarında kullanılabilir.

KNXnet/IP destekli mi?

Evet. Resmi teknik bilgilerde KNXnet/IP desteği belirtilmiştir.

Home Assistant ile kullanılabilir mi?

Evet. MQTT, lokal web arayüzü, Shelly entegrasyonları ve desteklenen protokoller üzerinden Home Assistant sistemlerinde kullanılabilir.

Scripting destekli mi?

Evet. Shelly 1 Gen4 scripting desteği sunar ve gelişmiş yerel otomasyon senaryolarında kullanılabilir.

Dış ortamda kullanılabilir mi?

Hayır. Cihaz iç mekan duvar kutusu / anahtar arkası / priz arkası montajı için tasarlanmıştır. Suya, yağmura, yoğun neme veya dış ortam koşullarına maruz bırakılmamalıdır.

TLS Robotik Shelly resmi distribütörü mü?

Evet. TLS Robotik, Shelly ürünlerinin resmi distribütörüdür. Shelly ürünlerinde orijinal ürün tedariki, güvenilir stok desteği ve teknik ürün danışmanlığı sunar.
