Shelly Pro EM-50 1 Faz Enerji Ölçer

Neden Shelly Pro EM-50 Tercih Edilmeli?

Shelly Pro EM-50, enerji tüketimini pano seviyesinde profesyonel olarak izlemek isteyen kullanıcılar için geliştirilmiş güçlü bir ölçüm cihazıdır. Klasik akıllı rölelerden farklı olarak temel amacı yük anahtarlamak değil; elektrik tüketimini ölçmek, analiz etmek, kayıt altına almak ve bu veriler üzerinden otomasyon senaryoları oluşturmaktır.

Ürün, iki kanal tek faz ölçüm yapabildiği için aynı faz üzerindeki iki farklı hattın veya cihaz grubunun tüketimini ayrı ayrı izlemeye imkan tanır. Örneğin bir kanal ana tüketim hattına, diğer kanal güneş enerjisi üretim hattına, kritik cihaz grubuna veya ayrı bir pano çıkışına bağlanabilir.

LAN bağlantısı, pano içi profesyonel kurulumlarda daha kararlı ve yönetilebilir bir haberleşme altyapısı sağlar. Wi-Fi bağlantısı alternatif erişim imkanı sunarken, Bluetooth cihaz ekleme ve ilk kurulum aşamasında kolaylık sağlar. MQTT, HTTP, WebSocket, webhook ve scripting desteği sayesinde Shelly Pro EM-50, Home Assistant, Node-RED, SCADA/BMS benzeri enerji yönetimi altyapılarına entegre edilebilir.

Öne Çıkan Özellikler

• DIN ray montaj: Elektrik panolarına profesyonel ve düzenli şekilde monte edilebilir.
• 2 kanal tek faz ölçüm: Aynı faz üzerinde iki bağımsız devrenin enerji tüketimi izlenebilir.
• 50A CT desteği: Akım trafosu ile kanal başına 0-50A aralığında ölçüm yapılabilir.
• ±1% aktif enerji doğruluğu: Enerji ölçümünde yüksek doğruluk sağlar.
• 4 kadran ölçüm: Üretim ve tüketim yönlü enerji akışlarının analizinde avantaj sağlar.
• 60 gün veri kaydı: En az 60 gün boyunca 1 dakikalık çözünürlükte ölçüm verisi saklayabilir.
• 2A kuru kontak çıkış: Harici kontaktör üzerinden yük yönetimi için kullanılabilir.
• LAN bağlantısı: RJ45 Ethernet portu ile kablolu ve kararlı haberleşme sunar.
• Wi-Fi bağlantısı: 2.4GHz Wi-Fi ağı üzerinden kablosuz erişim sağlar.
• Bluetooth 4.2: Cihaz ekleme ve ilk kurulum sürecini kolaylaştırır.
• MQTT, HTTP ve WebSocket: Lokal otomasyon ve entegrasyon senaryolarında kullanılabilir.
• Scripting ve webhook: Ölçüm verisine göre özel otomasyon mantıkları oluşturulabilir.

Kullanım Alanları

Shelly Pro EM-50 1 Faz Enerji Ölçer, tek fazlı elektrik sistemlerinde tüketim, üretim ve cihaz bazlı enerji davranışının izlenmesi gereken profesyonel uygulamalarda kullanılabilir.

Shelly Pro EM-50 1 Faz Enerji Ölçer Ne İşe Yarar?

Shelly Pro EM-50, elektrik hattından geçen akımı akım trafoları üzerinden ölçerek enerji tüketimini izlemeye yarar. Cihaz; gerilim, akım, aktif güç, görünür güç, güç faktörü, aktif enerji ve görünür enerji gibi elektriksel parametreleri takip edebilir.

Bu veriler üzerinden tüketim analizi, üretim/tüketim dengesi, cihaz davranışı takibi, güç limiti uyarısı, otomatik yük kesme ve enerji verimliliği senaryoları oluşturulabilir. Dahili 2A kuru kontak çıkışı, uygun harici kontaktörle birlikte kullanıldığında enerji verisine göre yük kontrolü yapılmasını sağlar.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. 100-260V AC besleme kullanın: Shelly Pro EM-50 AC besleme ile çalışır; DC besleme desteği yoktur.
2. Nötr bağlantısı gereklidir: Cihazın çalışması ve ölçüm doğruluğu için L ve N bağlantıları doğru yapılmalıdır.
3. Akım trafolarının yönüne dikkat edin: CTA ve CTB yanlış yönde takılırsa üretim/tüketim yönü ve güç değerleri hatalı yorumlanabilir.
4. Faz ve nötrü birlikte CT içinden geçirmeyin: CT yalnızca ölçülmek istenen faz iletkenini kapsamalıdır.
5. 2 kanal aynı faz mantığıyla kullanılmalıdır: Cihaz iki kanallı tek faz enerji ölçerdir; üç fazlı enerji analizörü gibi değerlendirilmemelidir.
6. Kontaktör çıkışını doğrudan yüksek güçlü yük için kullanmayın: Dahili çıkış maksimum 2A’dır ve harici kontaktör kontrolü için kullanılmalıdır.
7. LAN kablosunu enerji kesikken takın: Pano içi güvenlik ve cihaz sağlığı için RJ45 bağlantısı enerjisiz durumda yapılmalıdır.
8. Veri kayıt ve entegrasyon ayarlarını planlayın: MQTT, HTTP, WebSocket veya Home Assistant kullanımında sabit IP, ağ güvenliği ve cihaz isimlendirmesi baştan düzenlenmelidir.
9. Kurulumu yetkin kişi yapmalıdır: Pano içi, şebeke gerilimli ve enerji ölçüm bağlantıları profesyonel elektrik güvenliği kurallarına uygun yapılmalıdır.

Shelly Pro EM-50 ile Shelly EM 50A Arasındaki Fark Nedir?

Shelly Pro EM-50, DIN ray montajlı, LAN bağlantılı, pano içi profesyonel enerji ölçüm cihazıdır. 2 kanal tek faz ölçüm, 2x50A CT, 60 günlük 1 dakikalık veri kaydı, MQTT/HTTP/WebSocket entegrasyonu ve kontaktör kontrol çıkışı ile daha kurumsal ve servis edilebilir pano uygulamalarına uygundur.

Shelly EM 50A ise daha kompakt yapılı, Wi-Fi odaklı bir enerji ölçüm çözümüdür. Mevcut küçük panolara veya daha basit enerji izleme senaryolarına sonradan ekleme için tercih edilebilir. LAN bağlantısı, DIN ray düzeni ve profesyonel pano entegrasyonu isteniyorsa Shelly Pro EM-50 daha doğru seçimdir.

2 Kanal Tek Faz Ölçüm Ne Avantaj Sağlar?

2 kanal tek faz ölçüm, aynı faz üzerinde iki ayrı hattın enerji tüketimini tek cihazla izlemeyi sağlar. Bu yapı, ana tüketim ve alt hat takibi, cihaz grubu analizi, güneş enerjisi üretim/tüketim dengesi veya belirli makine hattı izleme gibi uygulamalarda kullanışlıdır.

Örneğin bir kanal ana tüketim hattına, diğer kanal PV üretim hattına veya kritik bir cihaz grubuna bağlanabilir. Böylece kullanıcı, hangi hattın ne kadar enerji kullandığını, güç faktörünü, görünür gücü ve toplam tüketim davranışını ayrı ayrı takip edebilir.

Kontaktör Kontrolü Nasıl Kullanılır?

Shelly Pro EM-50 üzerindeki dahili kuru kontak röle, maksimum 2A değerindedir ve yüksek güçlü yükleri doğrudan anahtarlamak yerine kontaktör bobini kontrolü için kullanılmalıdır. Bu sayede büyük yüklerin enerjisi uygun kontaktör üzerinden güvenli şekilde yönetilebilir.

Örneğin tüketim belirlenen eşiği geçtiğinde kontaktör açtırılarak belirli bir yük devreden çıkarılabilir. Güneş enerjisi üretimi tüketimden yüksek olduğunda kontaktör üzerinden şofben, ısıtıcı, pompa veya benzeri bir yük devreye alınabilir. Bu yapı mutlaka uygun kontaktör, sigorta, kablo kesiti ve elektrik güvenliği kurallarına göre kurulmalıdır.

Güneş Enerjisi ve 4 Kadran Ölçüm Kullanımı

Shelly Pro EM-50, 4 kadran ölçüm ve PV ready yapısıyla üretim/tüketim yönlü enerji akışlarının analizinde kullanılabilir. Bu özellik, güneş enerjisi sistemlerinde şebekeden çekilen enerji ile şebekeye verilen enerjinin daha anlamlı şekilde takip edilmesine yardımcı olur.

Üretim fazla olduğunda belirli yüklerin otomatik çalıştırılması, tüketim belirli bir seviyeye çıktığında bildirim gönderilmesi veya enerji verilerinin Home Assistant üzerinde grafikleştirilmesi gibi senaryolar kurulabilir.

LAN, Wi-Fi ve Bluetooth Kullanımı

Ethernet bağlantısı, Shelly Pro EM-50’nin profesyonel pano uygulamalarındaki en önemli avantajlarından biridir. Pano içinde kablolu ağ altyapısı bulunan projelerde LAN bağlantısı daha kararlı, güvenli ve sürekliliği yüksek haberleşme sağlar.

Wi-Fi bağlantısı alternatif veya yedek kablosuz erişim için kullanılabilirken, Bluetooth ilk kurulum ve cihaz ekleme sürecinde avantaj sağlar. Çok sayıda Shelly Pro cihazın bulunduğu tesislerde sabit IP, VLAN, güvenlik politikaları ve otomasyon platformu entegrasyonu baştan planlanmalıdır.

Home Assistant, MQTT, HTTP ve WebSocket Kullanımı

Shelly Pro EM-50, MQTT, HTTP ve WebSocket desteği sayesinde Home Assistant, Node-RED, özel dashboard yazılımları ve enerji yönetim altyapılarıyla entegre edilebilir. Ölçüm verileri lokal ağ üzerinden okunabilir, kayıt altına alınabilir ve otomasyon kararlarında kullanılabilir.

Lokal otomasyon projelerinde sabit IP, güvenli ağ erişimi, cihaz isimlendirmesi, enerji sensörlerinin doğru ayrılması ve uzun dönem veri depolama yapısı baştan planlanmalıdır. Bu sayede enerji izleme altyapısı daha kararlı ve yönetilebilir hale gelir.

Montajda Nelere Dikkat Edilmeli?

DIN ray montajda cihazın pano içindeki konumu, kablo güzergahı, CT kablo yönü, klemens torku, kablo kesiti ve pano içi sıcaklık dikkate alınmalıdır. Akım trafoları ölçülecek faz iletkenine doğru yönde takılmalı, CT kabloları parazit kaynaklarından mümkün olduğunca uzak tutulmalıdır.

Metal panolar Wi-Fi sinyalini zayıflatabilir. Bu nedenle mümkünse LAN bağlantısı tercih edilmeli veya Wi-Fi kapsaması kurulumdan önce test edilmelidir. Şebeke bağlantıları ve pano içi ölçüm noktaları yetkin elektrik personeli tarafından yapılmalıdır.

Shelly Pro EM-50 Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly Pro EM-50 1 Faz Enerji Ölçer, elektrik panoları, tek fazlı enerji hatları, güneş enerjisi sistemleri, harici kontaktörler, cihaz bazlı tüketim izleme uygulamaları, Home Assistant sistemleri, MQTT destekli otomasyon platformları, LAN ağ altyapısı, Shelly Pro cihazları ve akıllı bina enerji yönetimi projeleriyle birlikte kullanılabilir. Bağlantı öncesinde ölçüm kanalı, CT yönü, kontaktör seçimi, yük tipi, LAN/Wi-Fi kapsaması ve pano güvenliği kontrol edilmelidir.

Teknik Referans

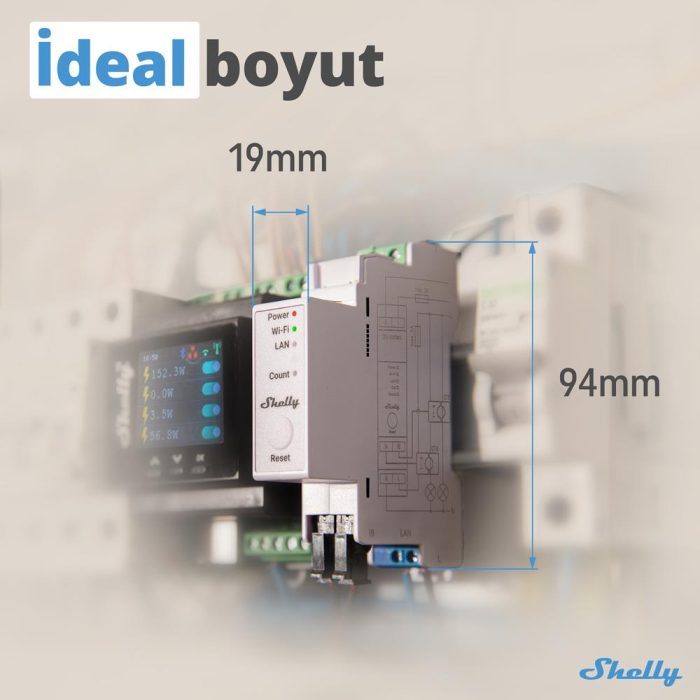

Shelly Pro EM-50, 100-260V AC besleme ile çalışan, DIN ray montajlı, iki kanallı tek faz enerji ölçüm cihazıdır. Resmi teknik bilgilerde SPEM-002CEBEU50 cihaz modeli, 0-50A CT ölçüm, ±1% aktif enerji doğruluğu, aktif/görünür güç ve enerji ölçümü, güç faktörü, en az 60 gün 1 dakikalık veri kaydı, CSV/JSON dışa aktarma, 2A kuru kontak kontaktör kontrol çıkışı, Ethernet, Wi-Fi, Bluetooth, MQTT, HTTP, WebSocket, scripting, 16MB flash ve 94x19x69 mm ölçü bilgileri belirtilmiştir. Detaylı bilgi için
Shelly Pro EM-50 resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

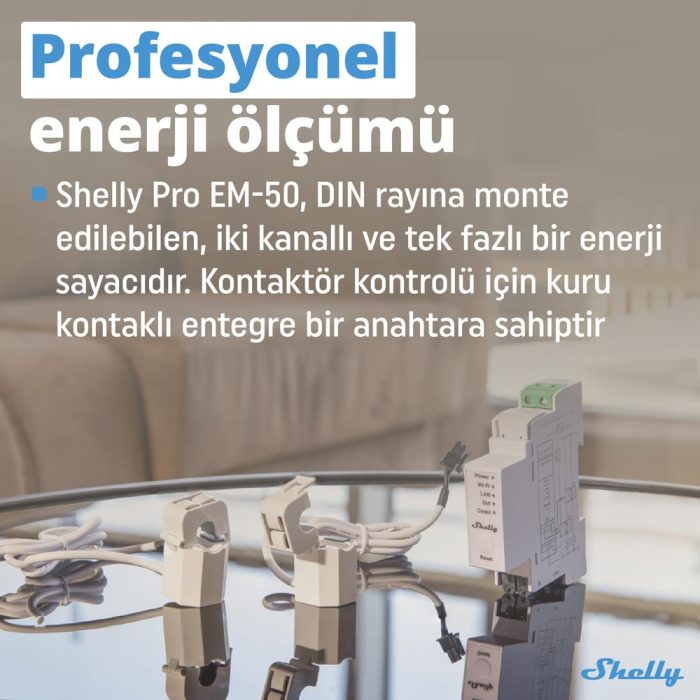

• 1 x Shelly Pro EM-50 1 Faz Enerji Ölçer
• 2 x 50A akım trafosu

Sık Sorulan Sorular

Shelly Pro EM-50 nedir?

Shelly Pro EM-50, DIN ray montajlı, LAN, Wi-Fi ve Bluetooth destekli, iki kanallı tek faz enerji ölçüm cihazıdır.

Kaç kanal ölçüm yapar?

İki kanal tek faz enerji ölçümü yapabilir.

50A ne anlama gelir?

50A, kullanılan akım trafosu ile kanal başına 0-50A aralığında akım ölçümü yapılabileceğini ifade eder.

Paket içeriğinde akım trafosu var mı?

Evet. Bu set içeriğinde 2 adet 50A akım trafosu bulunur.

Yükleri doğrudan açıp kapatır mı?

Hayır. Shelly Pro EM-50 yüksek güçlü yükleri doğrudan anahtarlamak için tasarlanmamıştır. Dahili 2A kuru kontak çıkış, harici kontaktör kontrolü için kullanılmalıdır.

DC besleme ile çalışır mı?

Hayır. Shelly Pro EM-50, 100-260V AC besleme ile çalışır ve DC besleme desteği yoktur.

Üç fazlı enerji ölçer olarak kullanılabilir mi?

Hayır. Shelly Pro EM-50 iki kanallı tek faz enerji ölçerdir. Üç fazlı enerji ölçümü için Shelly Pro 3EM gibi uygun üç faz enerji ölçer modelleri değerlendirilmelidir.

LAN bağlantısı var mı?

Evet. Shelly Pro EM-50 üzerinde Ethernet bağlantısı bulunur. Pano içi profesyonel kurulumlarda LAN bağlantısı daha kararlı kullanım sağlar.

Home Assistant ile uyumlu mu?

Evet. MQTT, HTTP ve WebSocket desteği sayesinde Home Assistant ve benzeri lokal otomasyon sistemlerinde kullanılabilir.

Güneş enerjisi sisteminde kullanılabilir mi?

Evet. 4 kadran ölçüm ve PV ready yapısı sayesinde üretim/tüketim izleme senaryolarında kullanılabilir.

TLS Robotik Shelly resmi distribütörü mü?

Evet. TLS Robotik, Shelly ürünlerinin resmi distribütörüdür. Shelly ürünlerinde orijinal ürün tedariki, güvenilir stok desteği ve teknik ürün danışmanlığı sunar.
