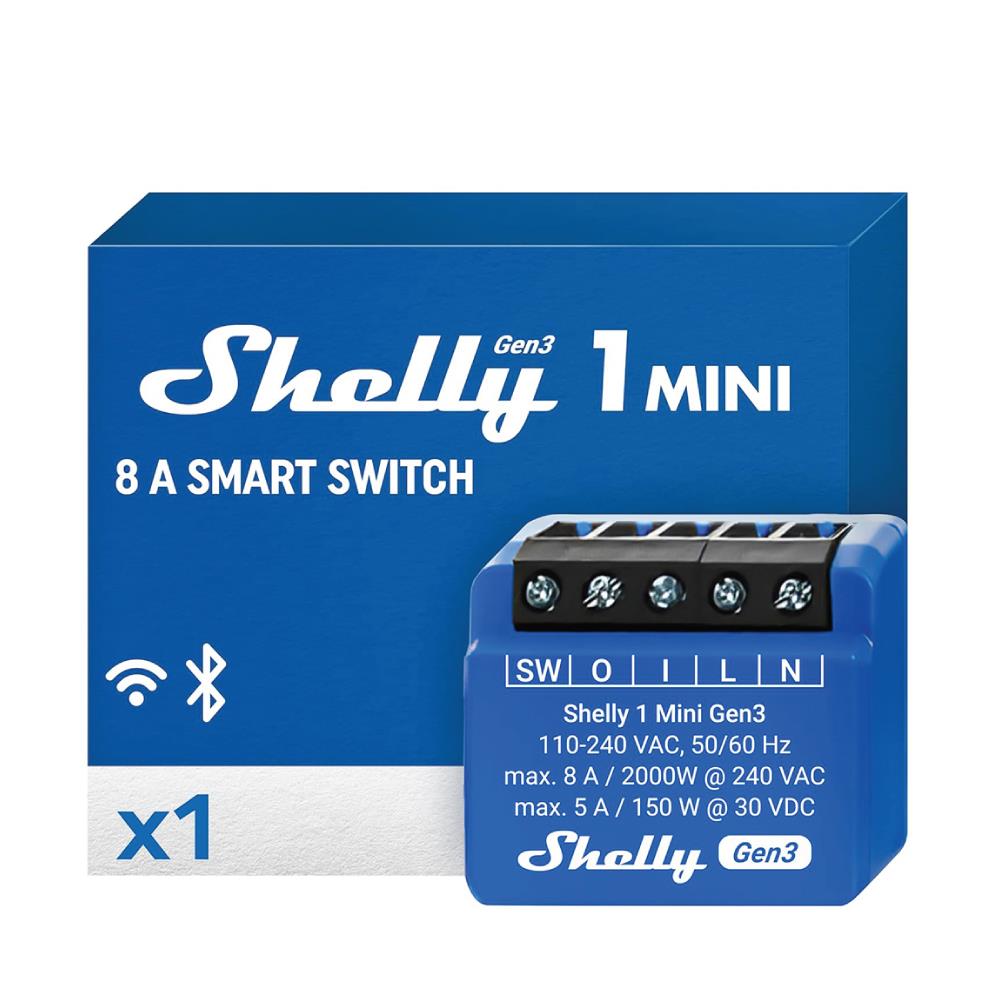

Shelly 1 Mini Gen3 Akıllı Röle

Neden Shelly 1 Mini Gen3 Tercih Edilmeli?

Shelly 1 Mini Gen3, küçük boyutuna rağmen klasik bir aç/kapa röleden çok daha fazlasını sunar. Wi-Fi üzerinden uzaktan kontrol edilebilir, fiziksel anahtar girişiyle çalışabilir, zamanlama ve sahne senaryolarına dahil edilebilir, Home Assistant gibi lokal otomasyon sistemlerine entegre edilebilir.

Bu ürünün en önemli avantajı kuru kontak çıkış yapısıdır. Kuru kontak, röle kontağının cihazın kendi besleme devresinden bağımsız olması anlamına gelir. Böylece cihaz 110-240 VAC ile beslense bile röle çıkışı farklı bir düşük voltajlı kontrol devresini, garaj kapısı buton girişini, kontaktör bobinini veya kapı otomasyon girişini anahtarlamak için kullanılabilir.

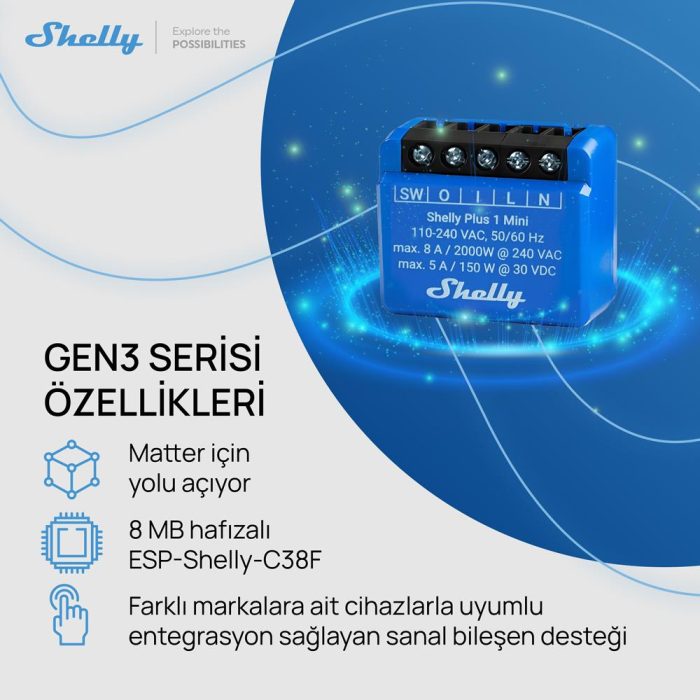

Gen3 serisinin güçlü işlemci ve artırılmış hafıza altyapısı, daha hızlı çalışma, daha gelişmiş entegrasyon ve Matter desteğine hazır yapı sunar. BLE Gateway ve Wi-Fi range extender özellikleri ise Shelly ekosistemindeki diğer cihazlarla daha esnek bağlantı senaryoları oluşturmayı kolaylaştırır.

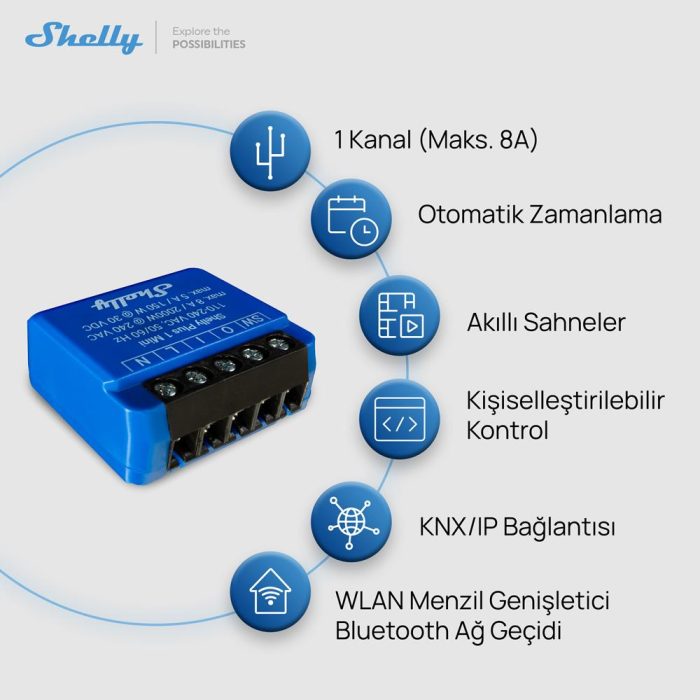

Öne Çıkan Özellikler

• Kuru kontak röle çıkışı: Potansiyelsiz çıkış yapısıyla düşük voltajlı veya bağımsız kontrol devrelerinde kullanılabilir.
• 8A AC anahtarlama: 240 VAC devrelerde maksimum 8A anahtarlama kapasitesi sunar.
• 5A DC anahtarlama: 30 VDC devrelerde maksimum 5A anahtarlama desteği sağlar.
• 110-240 VAC besleme: Standart şebeke gerilimiyle çalışır.

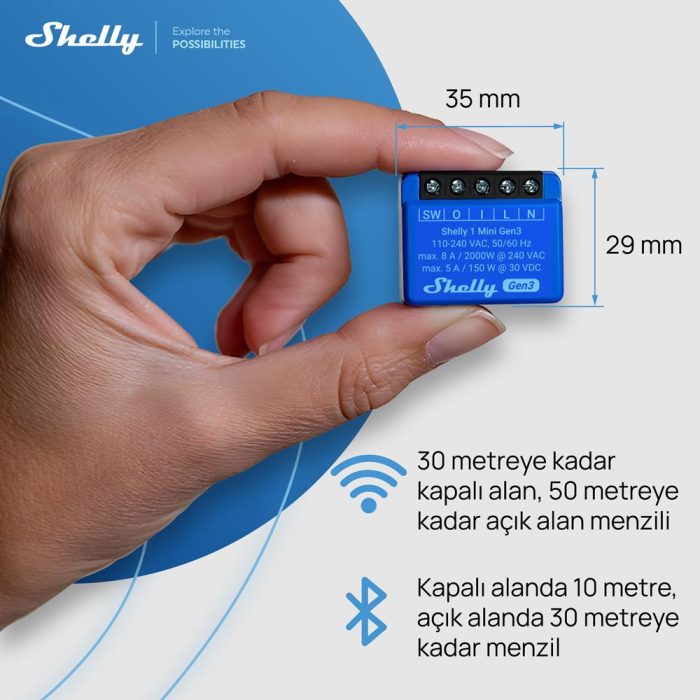

• Mini gövde: 29x34x16 mm ölçüsüyle dar bağlantı kutularına kolay entegre edilir.
• Wi-Fi bağlantısı: Hub gerektirmeden 2.4GHz Wi-Fi ağına bağlanabilir.
• Bluetooth 4.2: Cihaz ekleme ve Shelly BLU gateway senaryolarında kullanılabilir.
• Wi-Fi range extender: IoT cihazları için Wi-Fi kapsama alanını destekleyebilir.
• MQTT, webhook ve scripting: Home Assistant, Node-RED ve gelişmiş lokal otomasyonlarda kullanılabilir.
• Matter desteği: Güncel firmware ile Matter uyumlu akıllı ev ekosistemlerine entegre edilebilir.

Kullanım Alanları

Shelly 1 Mini Gen3 Akıllı Röle, kuru kontak çıkışı sayesinde yalnızca klasik aydınlatma devrelerinde değil, kontrol sinyali gerektiren birçok otomasyon uygulamasında kullanılabilir.

Shelly 1 Mini Gen3 Akıllı Röle Ne İşe Yarar?

Shelly 1 Mini Gen3, bağlı elektrikli devreyi veya kontrol girişini uzaktan açıp kapatmaya yarar. Kullanıcı, Shelly Smart Control uygulaması, dahili web arayüzü, fiziksel anahtar, MQTT, webhook veya uyumlu akıllı ev platformları üzerinden röle çıkışını kontrol edebilir.

Bu ürün enerji ölçümü yapmaz. Enerji tüketimi takibi isteniyorsa Shelly 1PM Mini Gen3 gibi PM serisi modeller değerlendirilmelidir. Shelly 1 Mini Gen3’ün temel avantajı; kuru kontak çıkış, kompakt gövde ve akıllı entegrasyon özelliklerini bir arada sunmasıdır.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. 110-240 VAC besleme kullanın: Cihaz N ve L terminalleri üzerinden AC şebeke gerilimiyle beslenir.
2. Nötr bağlantısı gereklidir: Shelly 1 Mini Gen3 nötrsüz bağlantıya uygun değildir.
3. Kuru kontak yapısını doğru değerlendirin: I ve O terminalleri potansiyelsiz röle kontağıdır. Bu yapı düşük voltajlı veya bağımsız kontrol girişlerinde avantaj sağlar.
4. 8A AC sınırını aşmayın: 240 VAC yüklerde maksimum anahtarlama akımı 8A’dır. Yükün sürekli akımı ve ilk kalkış akımı birlikte değerlendirilmelidir.
5. DC yüklerde 5A / 30 VDC sınırına dikkat edin: Düşük voltajlı DC uygulamalarda cihaz sınırları aşılmamalıdır.
6. Enerji ölçümü beklemeyin: Shelly 1 Mini Gen3 enerji ölçümü yapmaz. Enerji takibi isteniyorsa Shelly 1PM Mini Gen3 tercih edilmelidir.
7. Endüktif yüklerde koruma elemanı değerlendirin: Röle bobini, fan, motor veya kontaktör gibi yüklerde ilk kalkış akımı ve parazit etkisi dikkate alınmalıdır.
8. Elektrik bağlantısını yetkin kişi yapmalıdır: Şebeke gerilimiyle çalışıldığı için montaj öncesinde enerji kesilmeli ve bağlantı profesyonel elektrik güvenliği kurallarına uygun yapılmalıdır.

Shelly 1 Mini Gen3 ile Shelly 1PM Mini Gen3 Arasındaki Fark Nedir?

Shelly 1 Mini Gen3, kuru kontak çıkışlı akıllı röledir ve enerji ölçümü yapmaz. Röle kontağı cihazın besleme hattından bağımsız olduğu için garaj kapısı, kontaktör tetikleme, düşük voltajlı kontrol girişleri ve kapı otomasyonu gibi uygulamalarda avantaj sağlar.

Shelly 1PM Mini Gen3 ise enerji ölçümü yapabilen modeldir; ancak kuru kontak ihtiyacı olan uygulamalarda aynı şekilde değerlendirilmemelidir. Kullanıcı sadece aç/kapa kontrolü ve kuru kontak esnekliği istiyorsa Shelly 1 Mini Gen3; bağlı cihazın tüketimini de izlemek istiyorsa Shelly 1PM Mini Gen3 daha doğru seçim olabilir.

Kuru Kontak Ne Anlama Gelir?

Kuru kontak, röle çıkışının cihazın kendi besleme hattından elektriksel olarak bağımsız olması anlamına gelir. Bu sayede Shelly 1 Mini Gen3, kendi 110-240 VAC ile beslense bile farklı bir düşük voltajlı kontrol devresini veya farklı bir AC/DC kontrol girişini teknik sınırlar içinde anahtarlayabilir.

Bu özellik özellikle garaj kapısı kontrol kartları, kapı otomasyon girişleri, alarm panelleri, sulama kontrol sistemleri ve kontaktör tetikleme uygulamalarında önemlidir. Ancak kuru kontak, sınırsız gerilim veya akım anahtarlama anlamına gelmez; bağlı devrenin gerilim ve akım değeri Shelly 1 Mini Gen3 teknik sınırları içinde kalmalıdır.

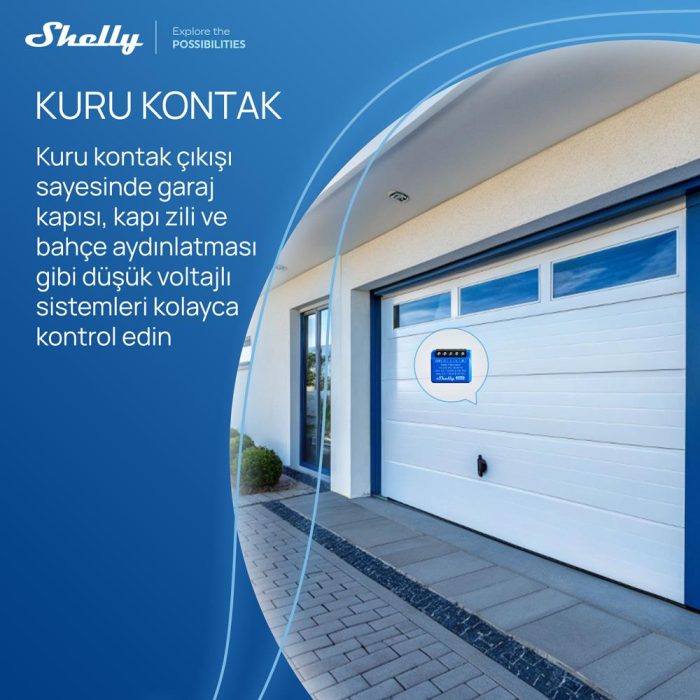

Garaj Kapısı ve Kapı Otomasyonunda Kullanım

Shelly 1 Mini Gen3, kuru kontak çıkışı sayesinde garaj kapısı veya kapı otomasyon kartlarının buton girişini tetiklemek için kullanılabilir. Bu tip uygulamalarda I ve O terminalleri, kontrol kartının kuru kontak buton girişine paralel bağlanabilir.

Kapı otomasyonlarında genellikle kısa süreli impuls tetikleme gerekir. Bu nedenle Shelly arayüzünde otomatik kapanma, momentary veya timer davranışı uygun şekilde ayarlanmalıdır. Güvenlik fotoseli, limit switch ve mevcut emniyet devreleri kesinlikle devre dışı bırakılmamalıdır.

Home Assistant, MQTT ve Lokal Kontrol Kullanımı

Shelly 1 Mini Gen3, Wi-Fi üzerinden Shelly Smart Control, yerel web arayüzü ve üçüncü parti otomasyon sistemleriyle kullanılabilir. MQTT, webhook, WebSocket, KNXnet/IP ve scripting desteği sayesinde Home Assistant, Node-RED ve benzeri sistemlerde gelişmiş kontrol senaryoları kurulabilir.

Lokal kontrol desteği, internet bağlantısına bağımlı olmayan akıllı ev projeleri için önemlidir. Cihaz yerel ağ üzerinden kontrol edilebilir, fiziksel anahtar durumu okunabilir, diğer Shelly cihazlarıyla sahne bazlı otomasyonlar oluşturulabilir ve Shelly BLU cihazları için Bluetooth gateway olarak kullanılabilir.

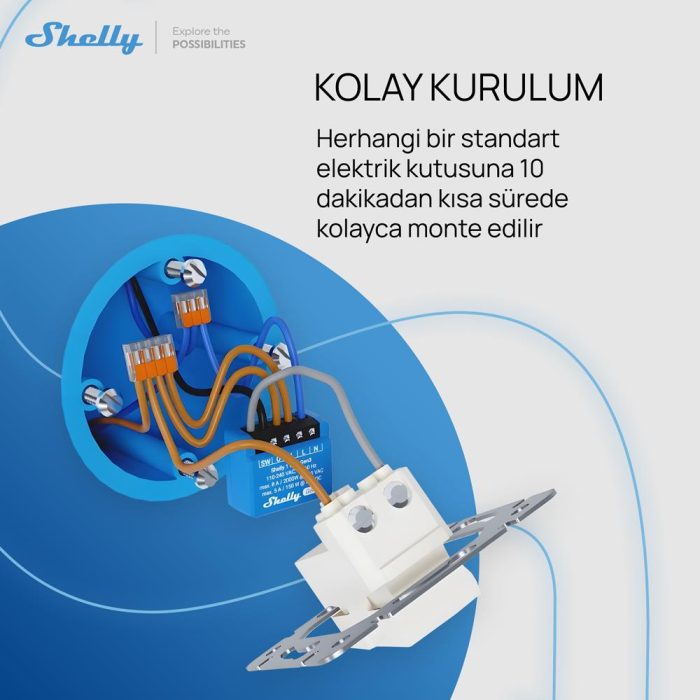

Montajda Nelere Dikkat Edilmeli?

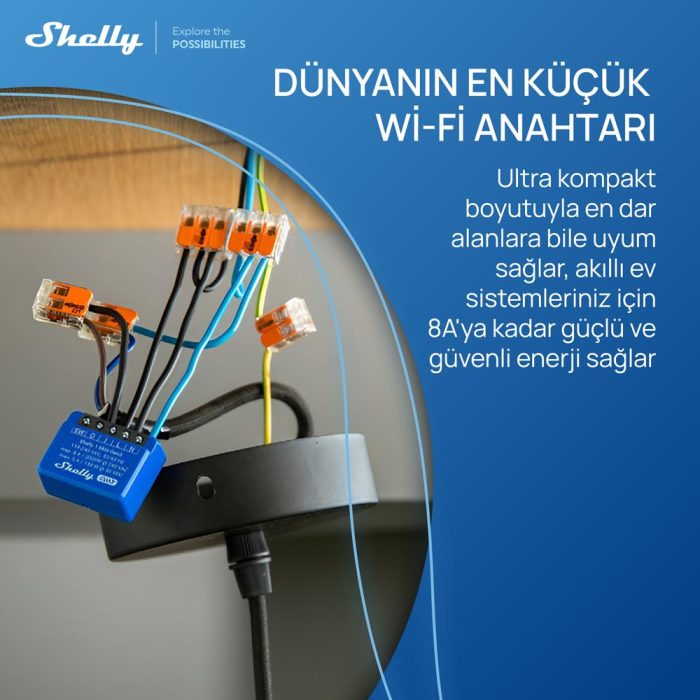

Buat içi veya anahtar arkası montajda cihazın 29x34x16 mm ölçüsü kadar kablo düzeni de önemlidir. Klemenslere uygun kesitte kablo bağlanmalı, klemens torku dikkate alınmalı ve bağlantı kutusunda kablolar cihazı zorlamayacak şekilde yerleştirilmelidir.

Cihaz aşırı ısınma korumasına sahip olsa da dar kutularda hava sirkülasyonu sınırlı olabilir. Özellikle yüksek yüke yakın kullanımda kutu içi sıcaklık, kablo yoğunluğu ve yük tipi dikkate alınmalıdır. Gerekirse daha geniş buat, pano montajı veya daha yüksek kapasiteli Shelly modeli tercih edilmelidir.

Shelly 1 Mini Gen3 Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly 1 Mini Gen3 Akıllı Röle, aydınlatma devreleri, fanlar, garaj kapısı kontrol kartları, kapı otomasyon sistemleri, sulama sistemleri, kontaktörler, kapı kilitleri, kapı zilleri, Shelly BLU Button, Shelly BLU Motion, Home Assistant sistemleri, MQTT destekli otomasyon platformları, 110-240 VAC elektrik altyapısı, buat kutuları ve akıllı ev sahneleriyle birlikte kullanılabilir. Bağlantı öncesinde yük tipi, röle kapasitesi, kuru kontak ihtiyacı, nötr hattı, Wi-Fi kapsaması ve elektrik güvenliği kontrol edilmelidir.

Teknik Referans

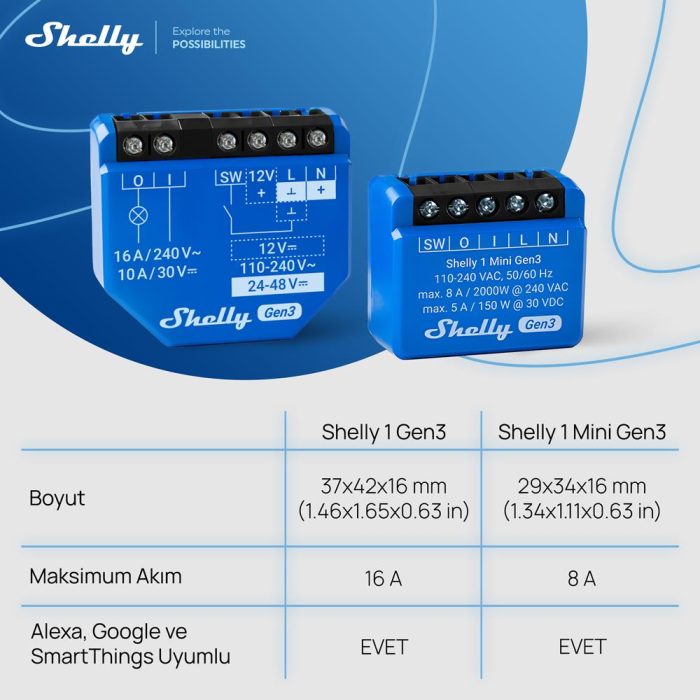

Shelly 1 Mini Gen3, 110-240 VAC besleme ile çalışan, potansiyelsiz kuru kontak röle çıkışına sahip kompakt Wi-Fi akıllı röledir. Resmi teknik bilgilerde 29x34x16 mm ölçü, 8A / 240 VAC ve 5A / 30 VDC anahtarlama kapasitesi, 2000W / 240 VAC maksimum güç, Wi-Fi, Bluetooth, MQTT, scripting, webhook, KNXnet/IP, BLE Gateway, Wi-Fi range extender ve Matter desteği belirtilmiştir. Detaylı bilgi için
Shelly 1 Mini Gen3 resmi ürün sayfasını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Shelly 1 Mini Gen3 Akıllı Röle

Sık Sorulan Sorular

Shelly 1 Mini Gen3 nedir?

Shelly 1 Mini Gen3, Wi-Fi üzerinden kontrol edilebilen, kuru kontak çıkışlı kompakt akıllı röle modülüdür.

Enerji ölçümü yapar mı?

Hayır. Shelly 1 Mini Gen3 enerji ölçümü yapmaz. Enerji takibi gerekiyorsa Shelly 1PM Mini Gen3 modeli tercih edilmelidir.

Kuru kontak çıkışı var mı?

Evet. Shelly 1 Mini Gen3 potansiyelsiz kuru kontak röle çıkışına sahiptir.

Kaç amper destekler?

Resmi teknik bilgiye göre maksimum anahtarlama akımı 8A / 240 VAC ve 5A / 30 VDC’dir.

Kaç volt ile çalışır?

Cihaz 110-240 VAC besleme ile çalışır.

Nötr bağlantı gerekli mi?

Evet. Shelly 1 Mini Gen3’ün çalışması için L ve N besleme bağlantıları gerekir.

Garaj kapısı kontrolünde kullanılabilir mi?

Evet. Kuru kontak çıkışı sayesinde uygun garaj kapısı veya kapı otomasyon kartlarının buton girişini tetiklemek için kullanılabilir.

Wi-Fi ile çalışır mı?

Evet. Cihaz Wi-Fi 802.11 b/g/n bağlantısını destekler ve hub gerektirmeden Wi-Fi ağına bağlanabilir.

Bluetooth gateway olarak kullanılabilir mi?

Evet. Shelly 1 Mini Gen3, Shelly BLU cihazları için BLE Gateway görevi görebilir.
