Shelly Plus i4 DC Dijital Giriş Rölesi

Neden Shelly Plus i4 DC Tercih Edilmeli?

Shelly Plus i4 DC, fiziksel buton ve anahtarları akıllı ev otomasyonlarına dahil etmek isteyen kullanıcılar için geliştirilmiş kompakt bir dijital giriş kontrol modülüdür. Cihaz, bağlı yükü doğrudan açıp kapatmaz; bunun yerine buton veya anahtar girişlerini okuyarak Shelly cihazlarını, HTTP/MQTT destekli sistemleri, sahneleri veya otomasyon akışlarını tetikler.

Bu yapı özellikle çoklu buton kontrol panelleri, senaryo anahtarları, düşük voltajlı kumanda devreleri, güvenlik girişleri, Home Assistant panelleri, oda kontrol sistemleri ve özel otomasyon projelerinde avantaj sağlar. Örneğin tek bir fiziksel anahtar grubuyla ışık sahnesi, panjur senaryosu, tüm cihazları kapatma komutu veya belirli bir MQTT aksiyonu tetiklenebilir.

Öne Çıkan Özellikler

• 4 adet giriş: SW1, SW2, SW3 ve SW4 üzerinden dört farklı buton/anahtar durumu okunabilir.
• 5-24V DC çalışma: Düşük voltajlı DC kontrol sistemleriyle kullanılabilir.
• Röle çıkışı yoktur: Ürün yük sürmez; giriş okuma ve otomasyon tetikleme amacıyla kullanılır.
• Wi-Fi bağlantısı: 802.11 b/g/n protokolüyle doğrudan kablosuz ağa bağlanır.
• Bluetooth 4.2 desteği: Cihaz ekleme ve Shelly ekosistemi içinde destekleyici senaryolar için kullanılabilir.
• ESP32 işlemci: ESP32-U4WDH işlemci ile hızlı tepki veren otomasyon senaryoları oluşturulabilir.
• Multi-click desteği: Tek tık, çift tık, üçlü tık ve uzun basma gibi aksiyonlar tanımlanabilir.
• MQTT desteği: Home Assistant, Node-RED ve lokal otomasyon sistemleriyle entegre edilebilir.
• Scripting desteği: Cihaz üzerinde özel otomasyon mantıkları oluşturulabilir.

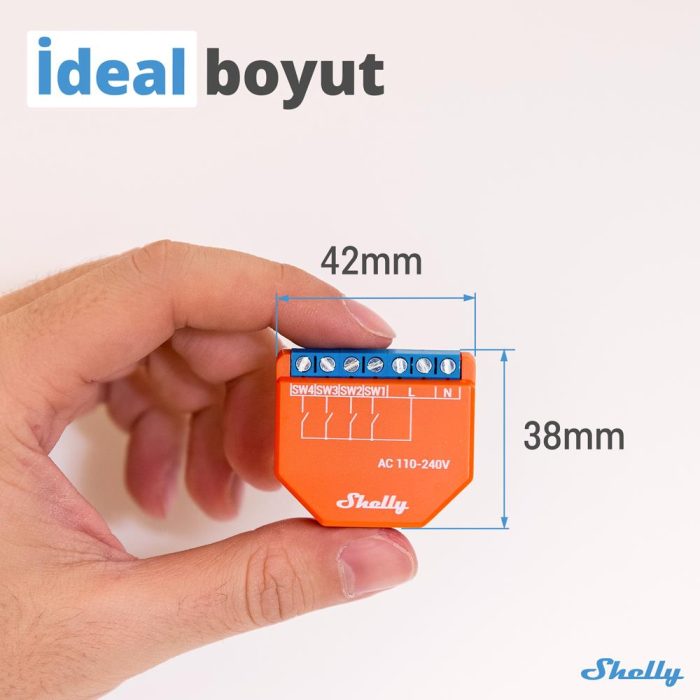

• Kompakt gövde: 37x42x16 mm ölçüsüyle duvar kutusu ve anahtar arkası montaj için uygundur.

Kullanım Alanları

Shelly Plus i4 DC Dijital Giriş Rölesi, düşük voltajlı buton ve anahtar sinyallerini akıllı otomasyon tetikleyicisine dönüştürmek için kullanılır. Cihaz, fiziksel kontrol paneli ile yazılım tabanlı otomasyon sistemleri arasında köprü görevi görür.

Shelly Plus i4 DC Dijital Giriş Rölesi Ne İşe Yarar?

Shelly Plus i4 DC, bağlı buton veya anahtarların durumunu okuyarak akıllı ev sisteminde komut tetiklemek için kullanılır. Örneğin SW1 girişine bağlı butona bir kez basıldığında ışık sahnesi çalıştırılabilir, uzun basıldığında tüm cihazları kapatma senaryosu tetiklenebilir veya çift tıklamayla panjur kontrolü başlatılabilir.

Bu ürün doğrudan lamba, motor, priz veya cihaz beslemesini anahtarlamaz. Yani Shelly Plus 1, Shelly 1PM veya Shelly Pro röleler gibi yük çıkışı yoktur. Cihazın görevi, fiziksel girişleri dijital otomasyon komutlarına dönüştürmektir. Bu ayrım ürün seçimi açısından kritiktir.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. 5-24V DC besleme kullanın: Cihaz yalnızca 5-24V DC besleme ile çalışır. 110-240V AC şebeke gerilimine doğrudan bağlanmamalıdır.
2. Röle çıkışı olmadığını dikkate alın: Shelly Plus i4 DC yük sürmez. Lamba, motor, priz veya röle bobini doğrudan bu cihaz üzerinden anahtarlanmamalıdır.
3. SW1-SW4 girişlerini buton/anahtar için kullanın: Dört adet giriş, fiziksel buton veya anahtar sinyali okumak için tasarlanmıştır.
4. Ortak besleme referansını doğru bağlayın: + ve Ʇ terminalleri 5-24V DC besleme için doğru polariteyle bağlanmalıdır.
5. AC anahtar devresiyle karıştırmayın: Bu ürün DC giriş modülüdür. Şebeke anahtarı yerine düşük voltajlı buton/anahtar devrelerinde değerlendirilmelidir.
6. Multi-click senaryolarını yapılandırın: Tek tık, çift tık, üçlü tık ve uzun basma gibi davranışlar Shelly Smart Control veya web arayüzünden sahne aksiyonlarına atanabilir.
7. Wi-Fi kapsamasını kontrol edin: Anahtar arkası montajda kablosuz sinyal zayıflayabilir. Kurulumdan önce Wi-Fi sinyal seviyesi test edilmelidir.
8. MQTT ve webhook için lokal ağ ayarlarını planlayın: Home Assistant veya Node-RED gibi sistemlerde sabit IP, MQTT broker ve güvenlik ayarları operasyonel kararlılık açısından önemlidir.

Multi-Click ve Sahne Kontrolü Nasıl Kullanılır?

Multi-click desteği, aynı buton üzerinden farklı basma şekillerine farklı aksiyonlar atanmasını sağlar. Tek tık, çift tık, üçlü tık veya uzun basma gibi etkileşimler farklı Shelly sahnelerine, webhook aksiyonlarına veya MQTT komutlarına bağlanabilir.

Bu özellik sayesinde dört fiziksel giriş, pratikte çok daha fazla otomasyon komutunu tetiklemek için kullanılabilir. Örneğin tek bir buton kısa basıldığında ışık sahnesi çalıştırabilir, uzun basıldığında tüm cihazları kapatabilir, çift tıklandığında panjur senaryosu başlatılabilir.

Home Assistant, MQTT ve Lokal Otomasyon Kullanımı

Shelly Plus i4 DC, MQTT desteği sayesinde Home Assistant, Node-RED ve benzeri lokal otomasyon sistemlerinde giriş tetikleyici olarak kullanılabilir. Cihazın SW girişleri, otomasyon platformuna event veya durum bilgisi olarak aktarılabilir.

Bu yapı özellikle merkezi kontrol paneli, güvenlik modu seçici, oda senaryo anahtarı veya mekanik butonlardan akıllı ev aksiyonu üretmek isteyen projelerde avantaj sağlar. Lokal kontrol kurgusunda MQTT broker, sabit IP, ağ güvenliği ve event isimlendirmesi baştan planlanmalıdır.

Montajda Nelere Dikkat Edilmeli?

Anahtar arkası montajda cihazın 37x42x16 mm gövde ölçüsü ve kablo yoğunluğu dikkate alınmalıdır. Klemens bağlantıları gevşek bırakılmamalı, iletken kesiti 0.5-1.5 mm² aralığında seçilmeli ve kablo uçları uygun uzunlukta sıyrılmalıdır.

Cihaz düşük voltaj DC ile çalıştığından, şebeke gerilimli kablolarla aynı kutuda kullanılacaksa izolasyon, ayırma mesafesi ve elektrik güvenliği dikkatle planlanmalıdır. Yanlışlıkla 220V AC uygulanması cihazda kalıcı hasara ve güvenlik riskine yol açabilir.

Shelly Plus i4 DC Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly Plus i4 DC Dijital Giriş Rölesi, düşük voltajlı buton panelleri, anahtarlar, kuru kontak sensörler, Shelly Plus 1, Shelly 1PM, Shelly Pro röleler, Shelly dimmer çözümleri, Shelly BLU sensörler, Home Assistant sistemleri, MQTT destekli otomasyon platformları, 5V/12V/24V DC güç kaynakları ve akıllı ev sahne sistemleriyle birlikte kullanılabilir. Bağlantı öncesinde besleme voltajı, giriş tipi, kablo güzergahı, Wi-Fi kapsaması ve otomasyon senaryosu netleştirilmelidir.

Teknik Referans

Shelly Plus i4DC, 5-24V DC besleme ile çalışan, dört adet switch/button girişine sahip, çıkışı bulunmayan Wi-Fi dijital giriş kontrol cihazıdır. Resmi teknik bilgilerde Wi-Fi 802.11 b/g/n, Bluetooth 4.2, ESP32-U4WDH işlemci, 4MB flash, 37x42x16 mm ölçü, 17 g ağırlık, MQTT, scripting ve webhook desteği belirtilmiştir. Detaylı bilgi için
Shelly Plus i4DC resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Shelly Plus i4 DC Dijital Giriş Rölesi

Sık Sorulan Sorular

Shelly Plus i4 DC nedir?

Shelly Plus i4 DC, 5-24V DC ile çalışan, 4 adet dijital girişe sahip Wi-Fi destekli akıllı giriş kontrol modülüdür.

Bu ürün röle çıkışına sahip mi?

Hayır. Shelly Plus i4 DC yük sürmez; yalnızca buton veya anahtar girişlerini okuyarak sahne ve otomasyon tetikler.

Kaç giriş bulunur?

SW1, SW2, SW3 ve SW4 olmak üzere 4 adet switch/button girişi bulunur.

Kaç volt ile çalışır?

5-24V DC besleme ile çalışır.

220V AC ile çalışır mı?

Hayır. Shelly Plus i4 DC, 110-240V AC besleme için uygun değildir. DC besleme ile kullanılmalıdır.

Wi-Fi ile çalışır mı?

Evet. Cihaz Wi-Fi 802.11 b/g/n bağlantısını destekler.

Bluetooth desteği var mı?

Evet. Bluetooth 4.2 desteği bulunur ve cihaz ekleme sürecinde kullanılabilir.

Home Assistant ile kullanılabilir mi?

Evet. MQTT, webhook ve scripting desteği sayesinde Home Assistant ve benzeri sistemlerde giriş tetikleyici olarak kullanılabilir.

TLS Robotik Shelly resmi distribütörü mü?

Evet. TLS Robotik, Shelly ürünlerinin resmi distribütörüdür. Shelly ürünlerinde orijinal ürün tedariki, güvenilir stok desteği ve teknik ürün danışmanlığı sunar.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet Shelly Plus i4 DC Dijital Giriş Rölesi bulunur.
