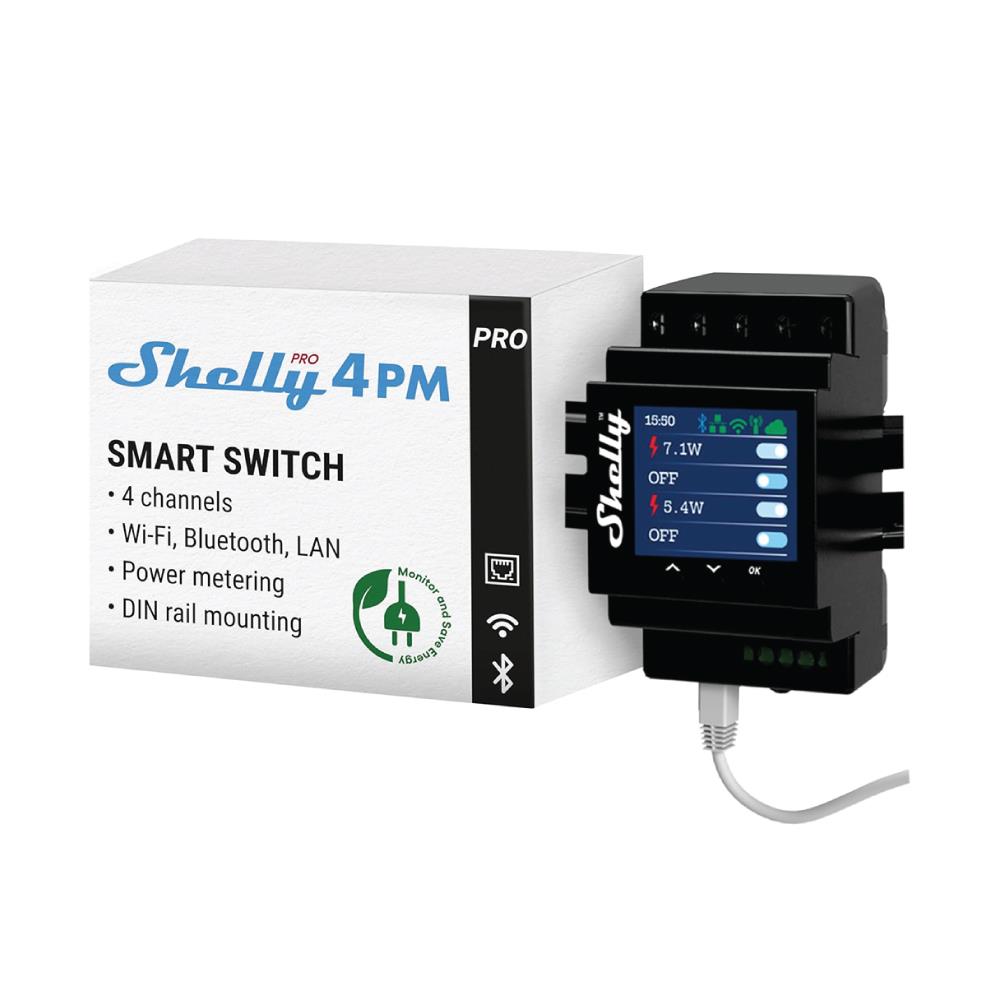

Shelly Pro 4PM Dört Kanal Enerji Ölçer Röle

Neden Shelly Pro 4PM Tercih Edilmeli?

Shelly Pro 4PM, tek bir DIN ray cihaz üzerinden dört ayrı elektrik hattını kontrol etmek ve her kanalın enerji tüketimini izlemek isteyen profesyonel otomasyon projeleri için geliştirilmiştir. Pano içi montaj yapısı, özellikle villa, otel, restoran, ofis, mağaza, teknik hacim ve küçük ticari alanlarda düzenli ve servis edilebilir bir kurulum sağlar.

Ürünün en önemli avantajlarından biri kanal bazlı güç ölçümü sunmasıdır. Her çıkışın enerji tüketimi ayrı ayrı takip edilebilir. Bu sayede hangi hattın ne kadar enerji harcadığı görülebilir, yüksek güç tüketimi için alarm oluşturulabilir, mesai dışı açık kalan yükler kapatılabilir ve enerji yönetimi daha kontrollü hale getirilebilir.

LAN bağlantısı, pano içi kurulumlarda daha kararlı ve güvenilir haberleşme sunar. Wi-Fi bağlantısı alternatif kablosuz erişim sağlar; Bluetooth ise ilk kurulum ve cihaz ekleme sürecini kolaylaştırır. MQTT, webhook, scripting ve KNXnet/IP desteği sayesinde Shelly Pro 4PM, Home Assistant, Node-RED ve profesyonel otomasyon altyapılarına entegre edilebilir.

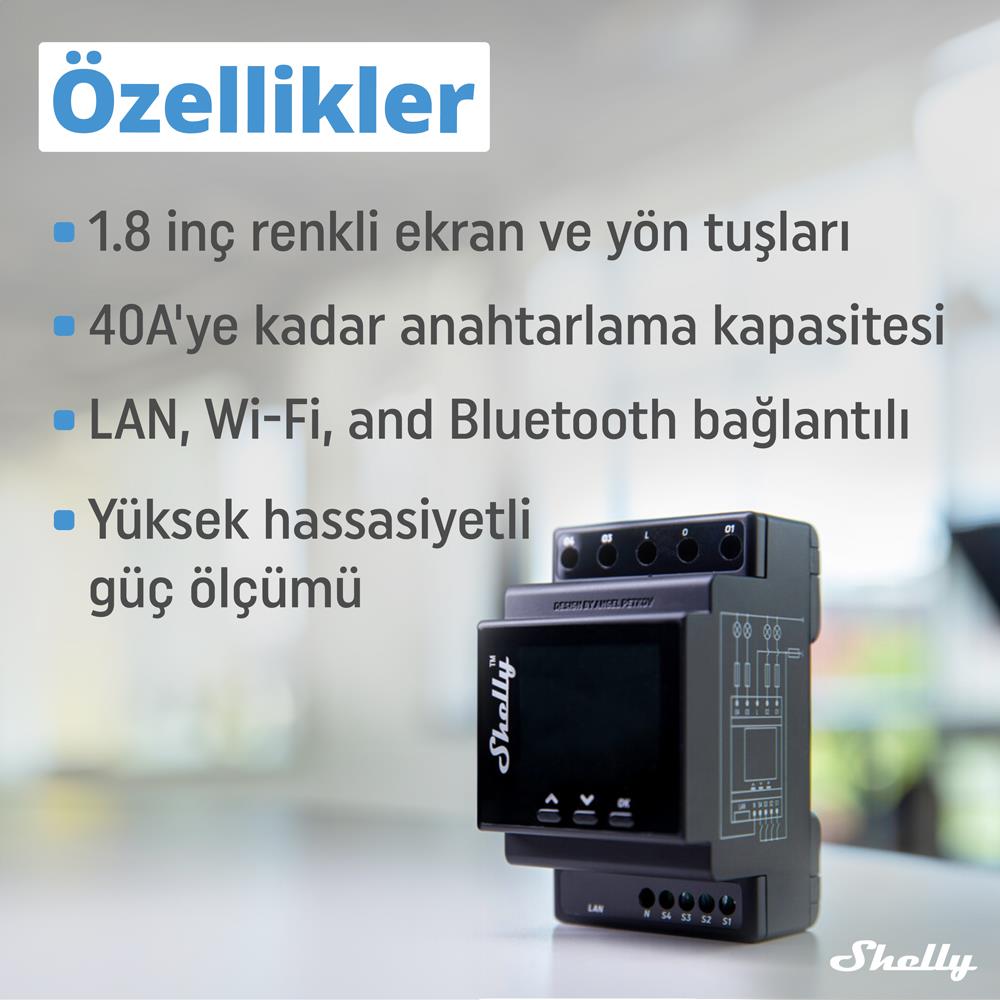

Öne Çıkan Özellikler

• 4 kanal akıllı röle: Dört ayrı çıkış üzerinden bağımsız aç/kapa kontrolü yapılabilir.
• DIN ray montaj: Elektrik panolarına profesyonel ve düzenli şekilde monte edilebilir.
• Enerji ölçümü: Her kanalın güç tüketimi, voltaj ve akım bilgileri izlenebilir.
• 16A kanal başı AC: Her kanal için 16A’e kadar AC anahtarlama kapasitesi sunar.
• 40A toplam AC kapasite: Cihaz toplam çıkış kapasitesi 40A’dır.
• LAN bağlantısı: RJ45 Ethernet portu ile kablolu ve kararlı haberleşme sağlar.
• Wi-Fi bağlantısı: 2.4GHz Wi-Fi ağı üzerinden kablosuz kontrol imkanı sunar.
• Bluetooth 4.2: İlk kurulum ve cihaz ekleme sürecinde kolaylık sağlar.
• Renkli LCD ekran: Çıkış durumları, ağ bilgileri ve cihaz menüleri panel üzerinden takip edilebilir.
• MQTT, webhook ve scripting: Home Assistant, Node-RED ve lokal otomasyon sistemleriyle kullanılabilir.
• KNXnet/IP desteği: Profesyonel bina otomasyonu senaryolarına entegrasyon imkanı sunar.
• Gelişmiş koruma: Aşırı ısınma, aşırı gerilim, aşırı akım ve aşırı güç koruması bulunur.

Kullanım Alanları

Shelly Pro 4PM Dört Kanal Enerji Ölçer Röle, pano içinden dört ayrı hattın kontrol edilmesi ve enerji tüketiminin izlenmesi gereken profesyonel otomasyon uygulamaları için uygundur.

Shelly Pro 4PM Dört Kanal Enerji Ölçer Röle Ne İşe Yarar?

Shelly Pro 4PM, elektrik panosuna DIN ray üzerinden monte edilerek dört ayrı yükü uzaktan kontrol etmeye ve her kanalın enerji tüketimini izlemeye yarar. Kullanıcı cihazı Shelly Smart Control uygulaması, dahili web arayüzü, fiziksel girişler, Ethernet, Wi-Fi, MQTT, webhook veya uyumlu otomasyon platformları üzerinden yönetebilir.

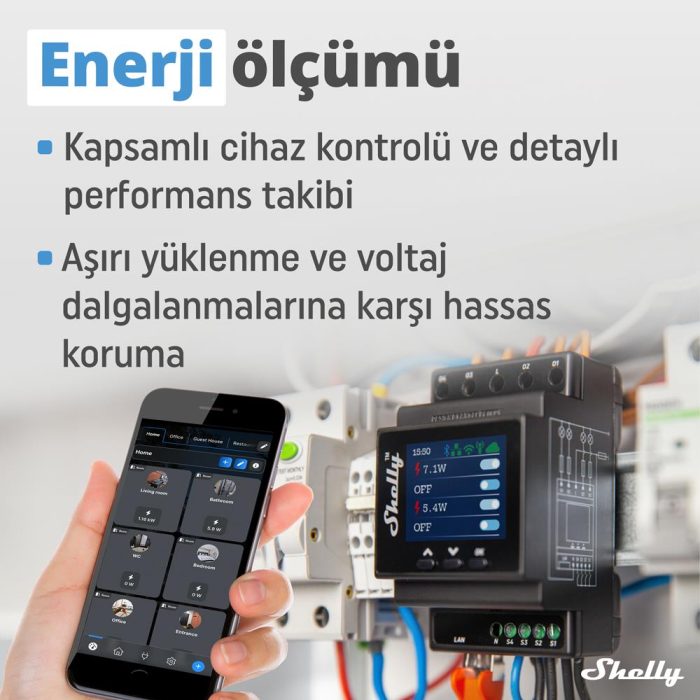

Enerji ölçümü sayesinde her çıkışın anlık güç tüketimi, voltaj ve akım bilgileri takip edilebilir. Bu veriler üzerinden yüksek tüketim uyarısı, otomatik kapatma, zamanlama, cihaz davranışı analizi, bakım takibi ve enerji tasarrufu senaryoları oluşturulabilir.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. 110–240V AC besleme kullanın: Shelly Pro 4PM modelinde DC besleme desteği yoktur.
2. Nötr bağlantısı gereklidir: Cihazın çalışması için L ve N besleme bağlantıları doğru yapılmalıdır.
3. 1 fazlı kullanım mantığını dikkate alın: Ürün 1 fazlı 4 kanal kontrol için uygundur; bağımsız üç faz koruma veya ölçüm cihazı gibi kullanılmamalıdır.
4. LAN kablosunu enerji kesikken takın: RJ45 LAN kablosu cihaz enerjisizken takılmalı veya çıkarılmalıdır.
5. Akım sınırlarını aşmayın: AC yüklerde kanal başına 16A, cihaz toplamında 40A sınırı dikkate alınmalıdır.
6. Her kanalın yükünü ayrı planlayın: O1, O2, O3 ve O4 çıkışları için bağlı yüklerin sürekli akımı, kalkış akımı ve yük karakteristiği kontrol edilmelidir.
7. Endüktif yüklerde RC Snubber değerlendirin: LED sürücüler, trafolar, fanlar, motorlar ve kontaktör bobinleri için RC Snubber kullanımı gerekebilir.
8. Enerji ölçüm verilerini otomasyonda kullanın: Yüksek tüketim, açık unutulan cihaz, çalışma süresi ve enerji raporlama senaryoları oluşturulabilir.
9. Kurulumu yetkin kişi yapmalıdır: Pano içi ve şebeke gerilimli bağlantılarda montaj profesyonel elektrik güvenliği kurallarına uygun yapılmalıdır.

Shelly Pro 4PM ile Shelly Pro 2PM Arasındaki Fark Nedir?

Shelly Pro 4PM, 4 kanal enerji ölçer akıllı röledir. Aynı pano içinde dört ayrı hattın veya yükün kontrol edilmesi ve her kanalın tüketiminin izlenmesi gereken projelerde tercih edilir. Kanal başına 16A ve toplam 40A AC kapasite sunar.

Shelly Pro 2PM ise 2 kanal enerji ölçer akıllı röledir ve cover mode desteğiyle panjur/perde motor kontrolünde de kullanılabilir. Dört ayrı aç/kapa hattı gerekiyorsa Shelly Pro 4PM; iki kanal veya panjur/perde kontrolü gerekiyorsa Shelly Pro 2PM daha doğru seçim olabilir.

4 Kanal Enerji Ölçümü Ne Avantaj Sağlar?

Shelly Pro 4PM enerji ölçümü, dört farklı hattın tüketim davranışını ayrı ayrı izlemeyi sağlar. Bu yapı, özellikle çoklu aydınlatma hatları, cihaz grupları, ısıtma devreleri veya küçük ticari otomasyon projelerinde hangi hattın ne kadar enerji harcadığını analiz etmek için kullanışlıdır.

Örneğin bir mağaza veya ofiste aydınlatma grupları ayrı kanallara bölünebilir. Her kanalın tüketimi izlenerek mesai dışı açık kalan hatlar kapatılabilir, yüksek güç uyarıları oluşturulabilir ve enerji raporlama senaryoları kurulabilir.

LAN, Wi-Fi ve Bluetooth Kullanımı

Ethernet bağlantısı, Shelly Pro 4PM’in profesyonel pano uygulamalarındaki en önemli avantajlarından biridir. Pano içinde kablolu ağ altyapısı bulunan projelerde LAN bağlantısı daha kararlı, güvenli ve sürekliliği yüksek haberleşme sağlar.

Wi-Fi bağlantısı alternatif veya yedek kablosuz erişim için kullanılabilirken, Bluetooth ilk kurulum ve cihaz ekleme sürecinde avantaj sağlar. Çok sayıda Shelly Pro cihazın bulunduğu tesislerde ağ yapılandırması, sabit IP, VLAN, güvenlik politikaları ve otomasyon platformu entegrasyonu baştan planlanmalıdır.

Home Assistant, MQTT ve KNXnet/IP Kullanımı

Shelly Pro 4PM, MQTT, webhook, scripting ve KNXnet/IP desteği sayesinde Home Assistant, Node-RED ve profesyonel bina otomasyonu sistemleriyle kullanılabilir. Cihaz yerel ağ üzerinden yönetilebilir, enerji verileri otomasyon platformlarına aktarılabilir ve kanal bazlı kontrol senaryoları oluşturulabilir.

Lokal kontrol desteği, internet bağlantısından bağımsız çalışan akıllı bina sistemleri için önemlidir. Dahili web arayüzü sayesinde cihaz ayarlarına aynı ağdaki bir tarayıcı üzerinden erişilebilir. Bu özellik bakım, kurulum ve servis süreçlerini kolaylaştırır.

Montajda Nelere Dikkat Edilmeli?

DIN ray montajda cihazın pano içindeki konumu, kablo güzergahı, klemens torku, kablo kesiti, sigorta seçimi ve pano içi sıcaklık dikkate alınmalıdır. 40A toplam limite yaklaşan yüklerde pano içi havalandırma ve kablo kesiti kritik önem taşır.

Endüktif yüklerde kontak ömrünü ve sistem kararlılığını korumak için RC Snubber kullanımı değerlendirilmelidir. LAN kablosu takma/çıkarma işlemi cihaz enerjisizken yapılmalı, bağlantı sırasında elektrik güvenliği kurallarına uyulmalıdır.

Shelly Pro 4PM Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly Pro 4PM Dört Kanal Enerji Ölçer Röle, elektrik panoları, çoklu aydınlatma hatları, fan ve cihaz kontrol devreleri, ısıtma sistemleri, enerji izleme altyapıları, Home Assistant sistemleri, MQTT destekli otomasyon platformları, KNXnet/IP bina otomasyonu, LAN ağ altyapısı, Shelly sensörleri ve pano içi akıllı bina projeleriyle birlikte kullanılabilir. Bağlantı öncesinde yük tipi, kanal başı akım değeri, toplam akım sınırı, pano içi sıcaklık, faz yapısı, DC besleme ihtiyacı ve haberleşme altyapısı kontrol edilmelidir.

Teknik Referans

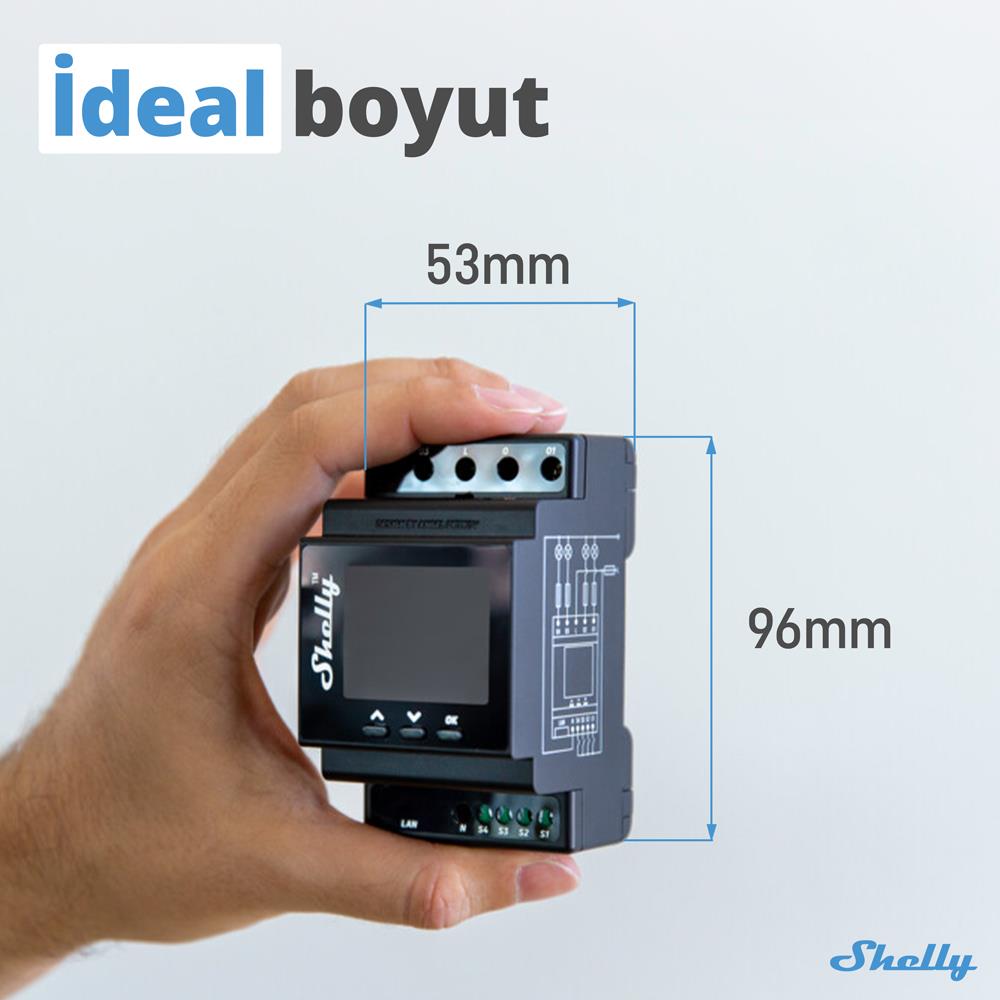

Shelly Pro 4PM V1, 110–240V AC besleme ile çalışan, DIN ray montajlı, 4 kanal enerji ölçer akıllı röledir. Resmi teknik bilgilerde 4 switch/button girişi, 4 röle çıkışı, RJ45 Ethernet portu, Wi-Fi, Bluetooth, renkli LCD ekran, voltmetre, ampermetre, dahili sıcaklık sensörü, 8MB flash, MQTT, webhook, scripting, 96x53x59 mm ölçü, 16A kanal başı, 40A toplam AC kapasite ve aşırı ısınma / aşırı gerilim / aşırı akım / aşırı güç korumaları belirtilmiştir. Detaylı bilgi için
Shelly Pro 4PM resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Shelly Pro 4PM Dört Kanal Enerji Ölçer Röle

Sık Sorulan Sorular

Shelly Pro 4PM nedir?

Shelly Pro 4PM, DIN ray montajlı, LAN, Wi-Fi ve Bluetooth destekli, 4 kanal enerji ölçer akıllı röledir.

Enerji ölçümü yapar mı?

Evet. Shelly Pro 4PM, dört kanalın güç tüketimini, voltaj ve akım değerlerini izlemeye yardımcı olur.

Kaç amper destekler?

Resmi teknik bilgiye göre AC tarafta kanal başına 16A, cihaz toplamında 40A anahtarlama kapasitesi sunar.

DC besleme ile çalışır mı?

Hayır. Shelly Pro 4PM, 110–240V AC besleme ile çalışır ve DC besleme desteği yoktur.

LAN bağlantısı var mı?

Evet. Shelly Pro 4PM üzerinde RJ45 Ethernet portu bulunur. LAN kablosu cihaz enerjisizken takılmalı veya çıkarılmalıdır.

4 kanalı bağımsız kontrol edebilir mi?

Evet. O1, O2, O3 ve O4 çıkışları üzerinden dört farklı kanal kontrol edilebilir. Ancak toplam 40A cihaz sınırı dikkate alınmalıdır.

Üç fazlı enerji ölçer olarak kullanılabilir mi?

Hayır. Shelly Pro 4PM, 1 fazlı dört kanal akıllı röledir. Bağımsız üç faz enerji ölçümü veya üç faz kontrol için uygun ürün değildir.

Home Assistant ile uyumlu mu?

Evet. MQTT, webhook ve scripting desteği sayesinde Home Assistant ve benzeri lokal otomasyon sistemlerinde kullanılabilir.

Dimmer olarak kullanılabilir mi?

Hayır. Shelly Pro 4PM aç/kapa kontrollü enerji ölçer röledir; dimmer değildir.

TLS Robotik Shelly resmi distribütörü mü?

Evet. TLS Robotik, Shelly ürünlerinin resmi distribütörüdür. Shelly ürünlerinde orijinal ürün tedariki, güvenilir stok desteği ve teknik ürün danışmanlığı sunar.
