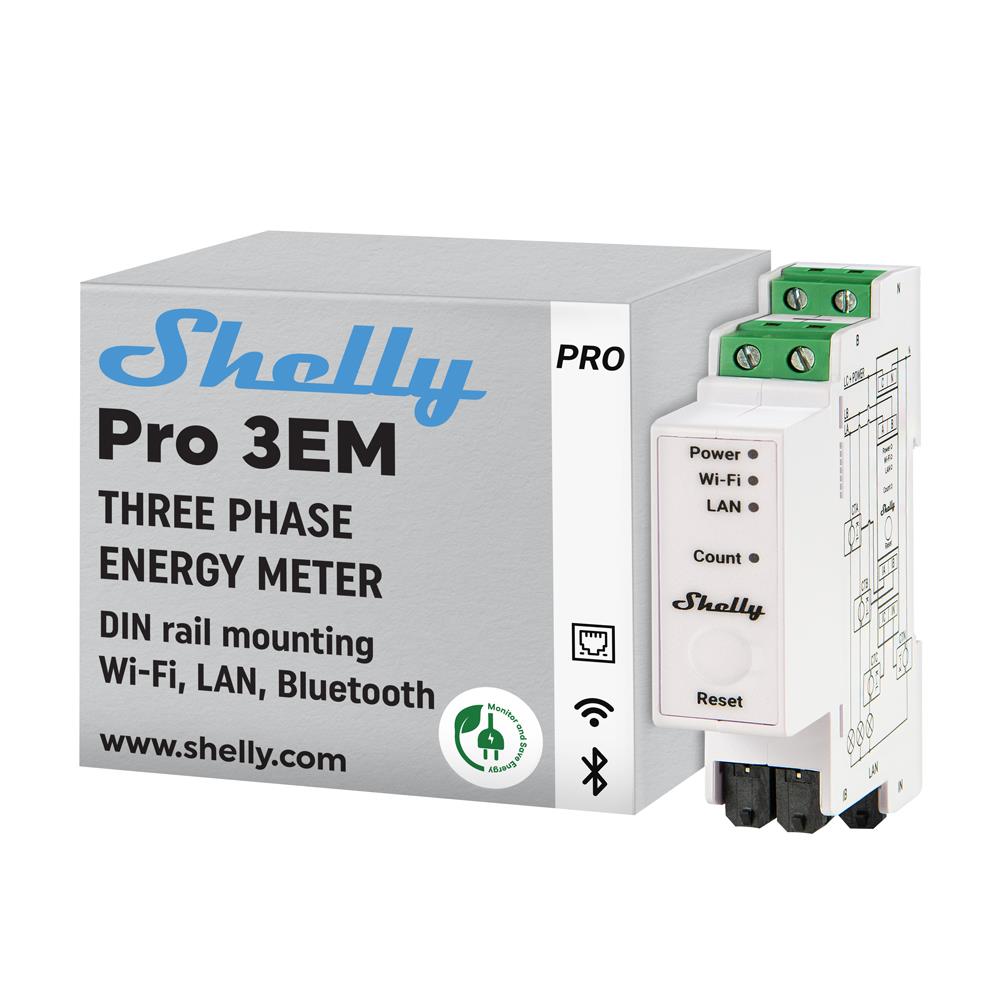

Shelly Pro 3EM 120A 3 Faz Enerji Ölçer

Neden Shelly Pro 3EM 120A Tercih Edilmeli?

Shelly Pro 3EM 120A, standart bir elektrik sayacından farklı olarak yalnızca toplam tüketimi göstermekle kalmaz; faz bazında gerilim, akım, aktif güç, görünür güç, güç faktörü, aktif enerji, görünür enerji ve reaktif enerji gibi daha kapsamlı parametreleri takip etmeye yardımcı olur. Bu sayede enerji kullanım davranışı daha detaylı analiz edilebilir.

Üç fazlı sistemlerde faz yüklerinin dengesizliği, beklenmeyen tüketim artışları, düşük güç faktörü, PV üretim/tüketim yönü ve yüksek güçlü cihazların enerji profili gibi bilgiler işletme ve bakım süreçleri için önemlidir. Shelly Pro 3EM 120A, bu verileri hem lokal ağ hem de otomasyon platformları üzerinden izlenebilir hale getirir.

DIN ray montaj yapısı, cihazın elektrik panolarına düzenli ve profesyonel şekilde entegre edilmesini sağlar. LAN bağlantısı, özellikle metal pano içinde ve ticari/teknik tesislerde daha kararlı haberleşme sunar. Wi-Fi alternatif erişim sağlarken, Bluetooth ilk kurulum ve cihaz ekleme sürecini kolaylaştırır.

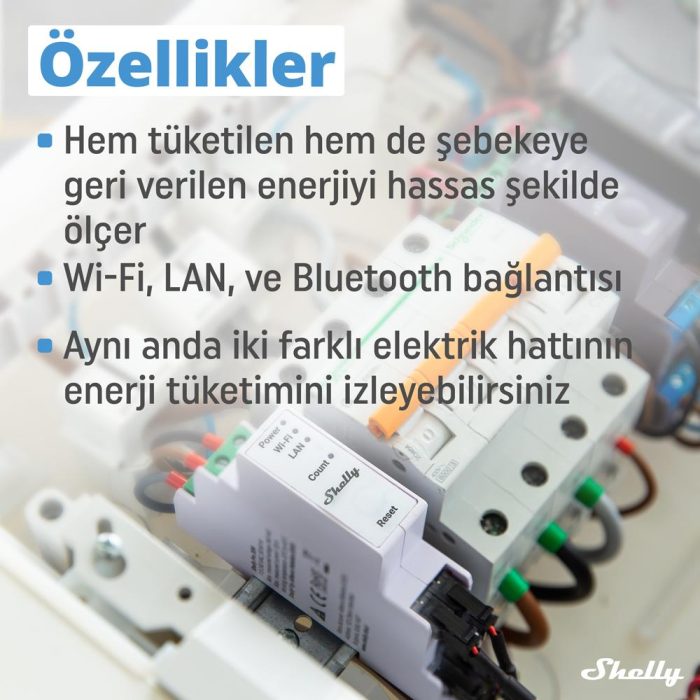

Öne Çıkan Özellikler

• Üç faz enerji ölçümü: Faz A, Faz B ve Faz C için ayrı ayrı ölçüm yapılabilir.
• 120A CT ölçüm: Faz başına 0-120A aralığında akım ölçümü yapılabilir.
• 3 adet 120A CT dahil: Standart faz ölçümü için üç adet 120A akım trafosu set içeriğinde bulunur.
• Nötr CT opsiyoneldir: Nötr hattı akım ölçümü için ayrıca opsiyonel CT kullanılabilir.
• Class B / %1 aktif enerji doğruluğu: Enerji ölçümünde yüksek doğruluk sağlar.
• 4 kadran ölçüm: Üretim ve tüketim yönlü enerji akışlarının takibi için uygundur.
• PV ready yapı: Güneş enerjisi üretim/tüketim izleme senaryolarında kullanılabilir.
• Faz sırası hatası algılama: Kurulum sırasında faz sırası hatalarının tespit edilmesine yardımcı olur.
• LAN bağlantısı: RJ45 Ethernet portu ile kablolu ve kararlı haberleşme sunar.
• Wi-Fi bağlantısı: 2.4GHz Wi-Fi ağı üzerinden kablosuz erişim sağlar.
• Bluetooth 4.2: İlk kurulum ve cihaz ekleme sürecini kolaylaştırır.
• MQTT, HTTP, WebSocket: Home Assistant, Node-RED, SCADA/BMS ve özel enerji yönetim sistemleriyle entegre edilebilir.
• Modbus TCP desteği: Endüstriyel otomasyon ve enerji izleme sistemlerine entegrasyon avantajı sunar.
• Scripting ve webhook: Ölçüm verisine bağlı özel otomasyon senaryoları oluşturulabilir.

Kullanım Alanları

Shelly Pro 3EM 120A 3 Faz Enerji Ölçer, üç fazlı enerji altyapısının izlenmesi ve ölçüm verilerinin otomasyon sistemlerine aktarılması gereken profesyonel uygulamalarda kullanılabilir.

Shelly Pro 3EM 120A 3 Faz Enerji Ölçer Ne İşe Yarar?

Shelly Pro 3EM 120A, üç fazlı elektrik sistemlerinde enerji tüketimini, üretim yönünü ve elektriksel parametreleri izlemeye yarar. Akım trafoları üzerinden faz akımlarını, L-N bağlantıları üzerinden faz gerilimlerini ölçerek enerji analiz verileri oluşturur.

Cihaz, enerji verilerini Shelly Smart Control uygulaması, dahili web arayüzü, LAN, Wi-Fi, MQTT, HTTP, WebSocket veya Modbus TCP destekli sistemlere aktarabilir. Bu sayede tüketim takibi, güç kalitesi analizi, alarm senaryoları, PV üretim/tüketim dengesi, cihaz bazlı enerji yönetimi ve otomatik raporlama kurgulanabilir.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. 100-260V AC besleme kullanın: Shelly Pro 3EM AC besleme ile çalışır; DC besleme desteği yoktur.
2. Faz ve nötr bağlantılarını doğru yapın: A, B, C ve N girişleri doğru faz sıralamasıyla bağlanmalıdır.
3. Akım trafolarının yönüne dikkat edin: CTA, CTB ve CTC yanlış yönde takılırsa tüketim/üretim yönü ve güç değerleri hatalı yorumlanabilir.
4. CT kelepçeleri yalnızca ilgili faz iletkenini kapsamalıdır: Faz ve nötr aynı CT içinden geçirilmemelidir.
5. Nötr CT opsiyoneldir: Standart faz ölçümü için 3 adet CT kullanılır; nötr hattı ölçümü istenirse opsiyonel CTN değerlendirilmelidir.
6. Cihazın dahili rölesi olmadığını unutmayın: Shelly Pro 3EM doğrudan yük anahtarlamaz. Kontaktör kontrolü için uyumlu add-on ve harici kontaktör gerekir.
7. LAN kablosunu enerji kesikken takın: RJ45 bağlantısı cihaz enerjisizken yapılmalıdır.
8. Add-on arayüzünde yüksek gerilim uyarısına dikkat edin: Cihaz enerjiliyken add-on arayüzünde yüksek gerilim riski oluşabilir.
9. Modbus TCP ve MQTT entegrasyonlarını önceden planlayın: SCADA, BMS, Home Assistant veya Node-RED projelerinde sabit IP, ağ güvenliği ve veri isimlendirmesi baştan düzenlenmelidir.
10. Kurulumu yetkin kişi yapmalıdır: Üç fazlı pano, şebeke gerilimi ve akım trafosu bağlantıları profesyonel elektrik güvenliği kurallarına uygun yapılmalıdır.

Shelly Pro 3EM 120A ile Shelly Pro EM-50 Arasındaki Fark Nedir?

Shelly Pro 3EM 120A, üç fazlı sistemlerde faz bazlı enerji ölçümü yapmak için kullanılan profesyonel enerji analizörüdür. Faz başına 120A ölçüm, 4 kadran enerji analizi, faz sırası hatası algılama, Modbus TCP ve üç faz enerji takibi gereken projelerde öne çıkar.

Shelly Pro EM-50 ise iki kanallı tek faz enerji ölçer modelidir. Aynı faz üzerinde iki ayrı hattı ölçmek, küçük pano veya tek fazlı enerji yönetimi yapmak için uygundur. Üç fazlı sistemlerde faz bazlı enerji analizi gerekiyorsa Shelly Pro 3EM 120A daha doğru seçimdir.

4 Kadran Ölçüm Ne Avantaj Sağlar?

4 kadran ölçüm, enerji akışını yalnızca tüketim yönünde değil, üretim ve geri besleme yönlerinde de analiz etmeyi sağlar. Bu yapı, güneş enerjisi sistemlerinde şebekeden çekilen enerji ile şebekeye verilen enerjinin izlenmesi için kritik öneme sahiptir.

PV sistemlerinde, tüketim anında hangi fazda ne kadar enerji kullanıldığı, üretim fazlasının olup olmadığı ve güç faktörü gibi değerler otomasyon kararlarında kullanılabilir. Böylece fazla üretimde yük devreye alma, yüksek tüketimde alarm oluşturma veya enerji raporlama senaryoları oluşturulabilir.

Modbus TCP Ne Avantaj Sağlar?

Modbus TCP, endüstriyel otomasyon ve enerji yönetimi projelerinde yaygın olarak kullanılan haberleşme protokollerinden biridir. Shelly Pro 3EM 120A’nın Modbus TCP desteği, cihazın SCADA, BMS, PLC uyumlu izleme yazılımları veya özel enerji dashboard sistemleriyle entegre edilmesini kolaylaştırır.

Bu entegrasyon sayesinde enerji verileri otomasyon sistemine aktarılabilir, alarm limitleri oluşturulabilir, makine veya hat bazlı tüketim izlenebilir ve raporlama yapılabilir. Özellikle üretim tesisleri, ticari binalar ve teknik hacimlerde bu yapı enerji yönetimini daha izlenebilir hale getirir.

Güneş Enerjisi ve EV Şarj İzlemede Kullanım

Shelly Pro 3EM 120A, güneş enerjisi sistemlerinde üretim ve tüketim yönlü enerji akışını izlemek için kullanılabilir. 4 kadran ölçüm yapısı, import/export enerji senaryolarının daha anlamlı analiz edilmesine yardımcı olur.

EV şarj altyapılarında ise şarj hattının faz bazlı tüketimi, toplam güç çekişi ve enerji kullanımı izlenebilir. Bu veriler üzerinden enerji limiti aşımı, şarj saatleri optimizasyonu ve tüketim raporlama senaryoları oluşturulabilir.

LAN, Wi-Fi ve Bluetooth Kullanımı

Ethernet bağlantısı, Shelly Pro 3EM 120A’nın profesyonel pano uygulamalarındaki en önemli avantajlarından biridir. Metal pano içinde Wi-Fi sinyali zayıflayabileceği için LAN bağlantısı daha kararlı ve servis edilebilir bir çözüm sunar.

Wi-Fi bağlantısı alternatif veya yedek erişim için kullanılabilir. Bluetooth ise ilk kurulum ve cihaz ekleme sürecinde pratiklik sağlar. Çok sayıda Shelly Pro cihazın bulunduğu tesislerde sabit IP, VLAN, ağ güvenliği, firewall kuralları ve veri erişim politikaları baştan planlanmalıdır.

Home Assistant, MQTT, HTTP ve WebSocket Kullanımı

Shelly Pro 3EM 120A, MQTT, HTTP, WebSocket, webhook ve scripting desteği sayesinde Home Assistant, Node-RED, özel dashboard yazılımları ve enerji yönetim altyapılarıyla entegre edilebilir. Faz bazlı ölçüm verileri lokal ağ üzerinden okunabilir, kayıt altına alınabilir ve otomasyon kararlarında kullanılabilir.

Lokal otomasyon projelerinde cihaz isimlendirmesi, faz isimleri, CT yönleri, veri güncelleme aralığı, MQTT topic yapısı ve uzun dönem veri saklama stratejisi doğru planlanmalıdır. Bu sayede enerji izleme sistemi uzun vadede daha düzenli ve yönetilebilir hale gelir.

Montajda Nelere Dikkat Edilmeli?

DIN ray montajda cihazın pano içindeki konumu, faz girişleri, CT kabloları, klemens torku, kablo kesiti, pano içi sıcaklık ve ağ kablolaması dikkatle planlanmalıdır. Akım trafoları ölçülecek faz iletkenine doğru yönde takılmalı, CT kabloları mümkün olduğunca parazit kaynaklarından uzak tutulmalıdır.

Üç fazlı ölçümlerde faz sırası, faz-CT eşleşmesi ve nötr bağlantısı hatasız olmalıdır. CTA Faz A’ya, CTB Faz B’ye, CTC Faz C’ye karşılık gelecek şekilde bağlanmalıdır. Yanlış eşleşme, güç faktörü ve yönlü enerji değerlerinin hatalı yorumlanmasına neden olabilir.

Shelly Pro 3EM 120A Hangi Ürünlerle Birlikte Kullanılır?

Bu Shelly Pro 3EM 120A 3 Faz Enerji Ölçer, elektrik panoları, üç fazlı enerji hatları, güneş enerjisi sistemleri, EV şarj altyapıları, endüstriyel makineler, ticari tesisler, Home Assistant sistemleri, MQTT destekli otomasyon platformları, Modbus TCP destekli SCADA/BMS sistemleri, LAN ağ altyapısı, Shelly Pro cihazları ve enerji yönetimi projeleriyle birlikte kullanılabilir. Bağlantı öncesinde faz yapısı, CT yönü, ölçüm aralığı, pano güvenliği, ağ bağlantısı ve entegrasyon protokolü kontrol edilmelidir.

Teknik Referans

Shelly Pro 3EM, 100-260V AC besleme ile çalışan, DIN ray montajlı, üç faz enerji ölçüm cihazıdır. Resmi teknik bilgilerde 3 faz + nötr hat girişi, 3 faz CT girişi ve opsiyonel nötr CT girişi, 0-120A CT ölçüm, ±1% voltaj doğruluğu, aktif/görünür güç ve enerji ölçümü, güç faktörü, 4 kadran ölçüm, faz sırası hatası algılama, Ethernet, Wi-Fi, Bluetooth, MQTT, HTTP, WebSocket, scripting, 16MB flash, 94x19x69 mm ölçü ve dahili sıcaklık sensörü bilgileri belirtilmiştir. Detaylı bilgi için
Shelly Pro 3EM resmi Knowledge Base dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x Shelly Pro 3EM 120A 3 Faz Enerji Ölçer
• 3 x 120A akım trafosu

Sık Sorulan Sorular

Shelly Pro 3EM 120A nedir?

Shelly Pro 3EM 120A, DIN ray montajlı, LAN, Wi-Fi ve Bluetooth destekli, üç faz enerji ölçüm cihazıdır.

Kaç faz ölçüm yapar?

Üç fazlı sistemlerde faz bazlı enerji ölçümü yapabilir. Ayrıca uygun bağlantı yapısıyla tek fazda birden fazla ölçüm noktası senaryolarında da değerlendirilebilir.

120A ne anlama gelir?

120A, uyumlu CT 120A akım trafosu ile faz başına 0-120A aralığında ölçüm yapılabileceğini ifade eder.

Paket içeriğinde akım trafosu var mı?

Evet. 120A varyant set içeriğinde standart olarak 3 adet 120A akım trafosu bulunur. Nötr hattı için CT opsiyonel aksesuardır.

Yükleri doğrudan açıp kapatır mı?

Hayır. Shelly Pro 3EM üzerinde dahili yük anahtarlama rölesi yoktur. Kontaktör kontrolü gerekiyorsa Shelly Pro 3EM Switch Add-on ve uygun harici kontaktör yapısı değerlendirilmelidir.

DC besleme ile çalışır mı?

Hayır. Shelly Pro 3EM, 100-260V AC besleme ile çalışır ve DC besleme desteği yoktur.

Modbus TCP desteği var mı?

Evet. Shelly Pro 3EM, Modbus TCP desteği sayesinde SCADA, BMS ve endüstriyel otomasyon sistemlerine entegre edilebilir.

Güneş enerjisi sisteminde kullanılabilir mi?

Evet. 4 kadran ölçüm ve PV ready yapısı sayesinde üretim/tüketim yönlü enerji akışlarının izlenmesi için kullanılabilir.

Home Assistant ile uyumlu mu?

Evet. MQTT, HTTP, WebSocket ve lokal ağ desteği sayesinde Home Assistant ve benzeri otomasyon sistemlerinde kullanılabilir.

Faz sırası hatasını algılar mı?

Evet. Cihazda opsiyonel faz sırası hatası algılama özelliği bulunur.
