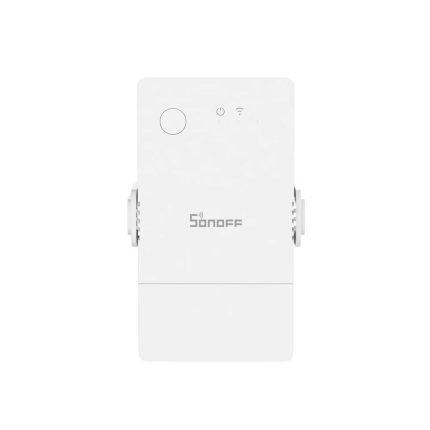

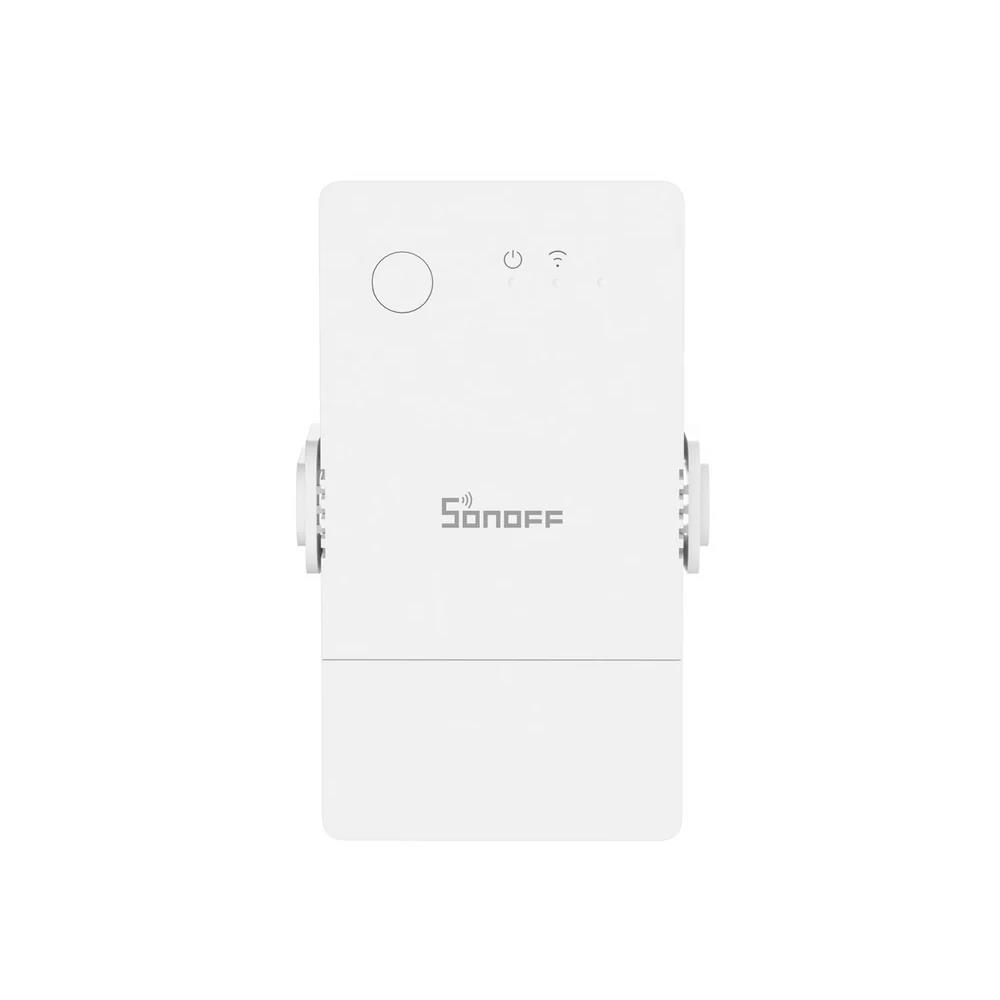

Sonoff POWR316 Wi-Fi Enerji Ölçerli Akıllı Röle

Neden SONOFF POWR316 Tercih Edilmeli?

SONOFF POWR316, uzaktan açma-kapama ile enerji takibini tek cihazda birleştirir. Bağlı yükün ne kadar enerji tükettiğini uygulama üzerinden izlemeye ve yüksek tüketim oluşturan çalışma dönemlerini belirlemeye yardımcı olur.

Anlık gerilim, akım ve aktif güç değerleri elektrikli cihazın çalışma davranışının takip edilmesini sağlar. Toplam enerji kaydı ise günlük veya dönemsel tüketim analizlerinde kullanılabilir.

Akım, gerilim ve güç için tanımlanabilen koruma eşikleri, ölçüm değeri belirlenen sınırı aştığında röle çıkışını kapatabilir. Bu yazılımsal özellik otomatik sigorta, kaçak akım koruması, termik röle veya motor koruma şalterinin yerine geçmez.

Altı aya kadar saatlik tüketim geçmişi eWeLink üzerinden incelenebilir ve XLSX dosyası olarak dışa aktarılabilir. Böylece farklı çalışma zamanlarının tüketim üzerindeki etkisi karşılaştırılabilir.

35mm DIN ray montajına uygun gövdesi, ürünü pano ve uygun elektrik muhafazası içerisindeki enerji izleme uygulamalarına elverişli hale getirir.

Öne Çıkan Özellikler

• Gerilim ölçümü: Bağlı devrenin çalışma gerilimini eWeLink üzerinden gösterir.
• Akım ölçümü: Yükün çektiği anlık akımın izlenmesini sağlar.
• Aktif güç ölçümü: Çalışma sırasında tüketilen anlık gücü görüntüler.
• Toplam enerji kaydı: Birikimli elektrik tüketimini takip eder.
• 16A maksimum çıkış: Uygun tek fazlı yüklerin enerji beslemesini kontrol eder.
• Altı aylık geçmiş: Saatlik tüketim kayıtlarının geriye dönük incelenmesini sağlar.
• XLSX dışa aktarma: Enerji kayıtlarını analiz veya raporlama için dosya olarak verir.
• Koruma eşikleri: Akım, gerilim ve güç limitleri tanımlanabilir.
• 2.4GHz Wi-Fi: eWeLink kullanımı için ayrıca Zigbee veya RF hub gerektirmez.
• Zamanlama ve Inching: Rölenin belirlenen zamanda veya süre sonunda kontrol edilmesini sağlar.
• LAN kontrolü: Telefon ve röle aynı yerel ağdayken temel kontrolü sürdürebilir.
• DIN ray montajı: Elektrik panosunda düzenli kurulum olanağı sunar.

Kullanım Alanları

SONOFF POWR316 Ne İşe Yarar?

SONOFF POWR316, şebeke ile elektrikli yük arasına seri bağlanarak yükün enerji beslemesini kontrol eder ve üzerinden geçen elektriksel değerleri ölçer.

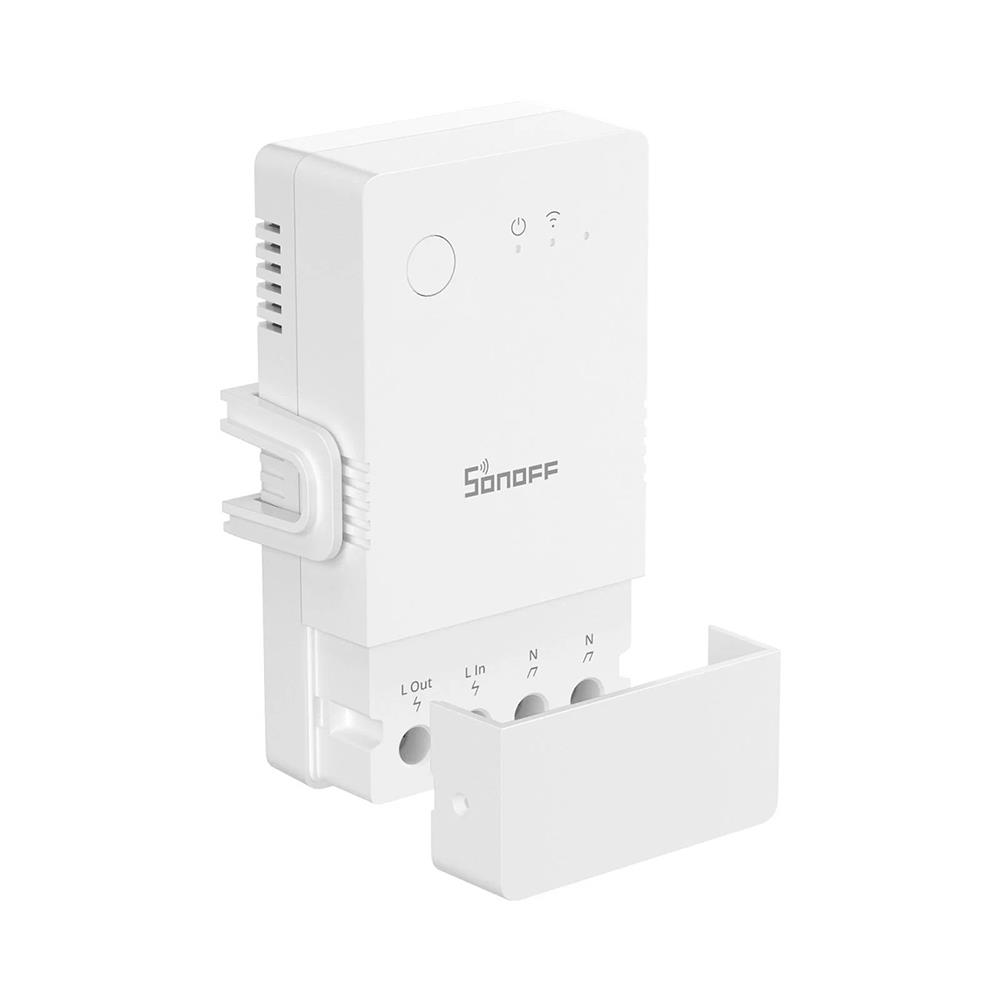

Röle açıkken L ve N çıkış terminallerinden bağlı yüke şebeke gerilimi iletilir. Aynı anda gerilim, akım, aktif güç ve toplam enerji tüketimi hesaplanarak eWeLink uygulamasına aktarılır.

Röle kapatıldığında bağlı yükün enerji beslemesi kesilir. POWR316’nin çıkışı potansiyelli şebeke çıkışıdır; kombi, garaj kapısı veya alarm paneli gibi kuru kontak isteyen girişlerde doğrudan kullanılmamalıdır.

Ürün tek fazlı bağlı yük tüketimini izlemek için tasarlanmıştır. Çift yönlü solar enerji akışı, üç fazlı sistem veya resmî faturalandırma sayacı olarak kullanılmamalıdır.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu elektrik uzmanına yaptırın: Ürün doğrudan 100–240V AC şebeke gerilimiyle çalışır.
2. Enerjiyi tamamen kesin: Terminallere dokunmadan veya koruyucu kapağı çıkarmadan önce devre gerilimsiz hale getirilmelidir.
3. 16A sınırını aşmayın: Bağlı yükün sürekli çalışma ve ilk kalkış akımı ayrı ayrı değerlendirilmelidir.
4. Uygun devre koruması kullanın: Üretici besleme hattında en fazla C20A ön koruma belirtir; kesin değer kabloya, yüke ve tesisata göre seçilmelidir.
5. İletken kesitini doğru seçin: Üreticinin belirttiği terminal aralığı 1–4mm²’dir.
6. Kuru kontak olarak kullanmayın: Çıkış terminalleri bağlı yüke şebeke gerilimi aktarır.
7. Yüksek kalkış akımını dikkate alın: Motor, pompa, kompresör, transformatör ve güçlü LED sürücüler doğrudan bağlantıya uygun olmayabilir.
8. Yalnızca 2.4GHz Wi-Fi kullanın: Cihaz 5GHz ağına doğrudan bağlanmaz.
9. DIN rayı güvenli muhafazaya yerleştirin: Açıkta kalan şebeke terminalleri erişilebilir bırakılmamalıdır.
10. Koruma eşiklerini gerçek yüke göre ayarlayın: Çok düşük sınırlar gereksiz kapanmaya, çok yüksek sınırlar yetersiz korumaya neden olabilir.

Gerçek Zamanlı Enerji Ölçümü

POWR316, bağlı yük çalışırken gerilim, akım ve aktif güç değerlerini eWeLink uygulamasında gösterir.

Gerilim değeri şebeke koşullarının, akım ve güç değerleri ise bağlı cihazın çalışma davranışının izlenmesine yardımcı olur.

Ölçüm verileri elektriksel arıza teşhisinde destekleyici bilgi sunabilir; ancak profesyonel ölçüm cihazının, izolasyon testinin veya elektrik güvenliği kontrolünün yerine geçmez.

Toplam Enerji Tüketimi

Toplam enerji kaydı, bağlı cihazın belirli bir dönem boyunca tükettiği elektrik enerjisinin takip edilmesini sağlar.

Isıtıcı, aydınlatma hattı veya çalışma saatleri değişen ekipmanların dönemsel tüketimi bu kayıt üzerinden incelenebilir.

POWR316 resmî faturalandırma amacıyla kullanılan onaylı elektrik sayacının yerine geçmez. Elektrik faturası veya ticari enerji paylaşımı için ilgili mevzuata uygun sayaç kullanılmalıdır.

Altı Aylık Geçmiş ve XLSX Dışa Aktarma

eWeLink uygulaması, POWR316 için altı aya kadar saatlik enerji tüketim geçmişi sunar.

Geçmiş veriler XLSX biçiminde dışa aktarılarak bilgisayarda saklanabilir, filtrelenebilir veya dönemsel raporlamada kullanılabilir.

Saklama süresi ve dışa aktarma işlevi eWeLink uygulamasının ve hizmet altyapısının güncel özelliklerine bağlıdır.

Akım, Gerilim ve Güç Koruma Eşikleri

POWR316’de akım, gerilim ve aktif güç için alt veya üst çalışma sınırları tanımlanabilir.

Ölçülen değer tanımlanan koruma koşulunu karşıladığında cihaz röle çıkışını kapatarak bağlı yükün enerjisini kesebilir.

Bu işlev yazılımsal ve ölçüme bağlı yardımcı korumadır. Kısa devre, kaçak akım, aşırı sıcaklık veya motor faz koruması için gerekli elektriksel koruma cihazları ayrıca kullanılmalıdır.

16A Yük Sınırı Nasıl Değerlendirilmeli?

16A, POWR316’nin taşıyabileceği azami giriş ve çıkış akımıdır. Sürekli çalışma akımının bu sınırın altında kalması gerekir.

Isıtıcı gibi ağırlıklı rezistif yükler ile motor, kompresör ve elektronik güç kaynağı gibi yüksek kalkış akımlı yükler aynı şekilde değerlendirilmemelidir.

Yükün etiket akımı, ilk kalkış akımı, çalışma süresi, ortam sıcaklığı, bağlantı kablosu ve koruma cihazı birlikte kontrol edilmelidir.

Kontaktör ile Yük Kontrolü

Yükün akımı veya kalkış değeri POWR316’nin güvenli anahtarlama sınırını aşıyorsa doğrudan bağlantı yapılmamalıdır.

Bu durumda POWR316, elektriksel özellikleri uygun bir kontaktörün bobinini kontrol etmek için kullanılabilir. Asıl yük akımı kontaktörün ana kontaklarından geçirilir.

Kontaktör bobininin gerilimi, akımı ve endüktif yapısı değerlendirilmelidir. Motor koruma şalteri, termik röle, otomatik sigorta ve kaçak akım koruması uygulamaya göre ayrıca seçilmelidir.

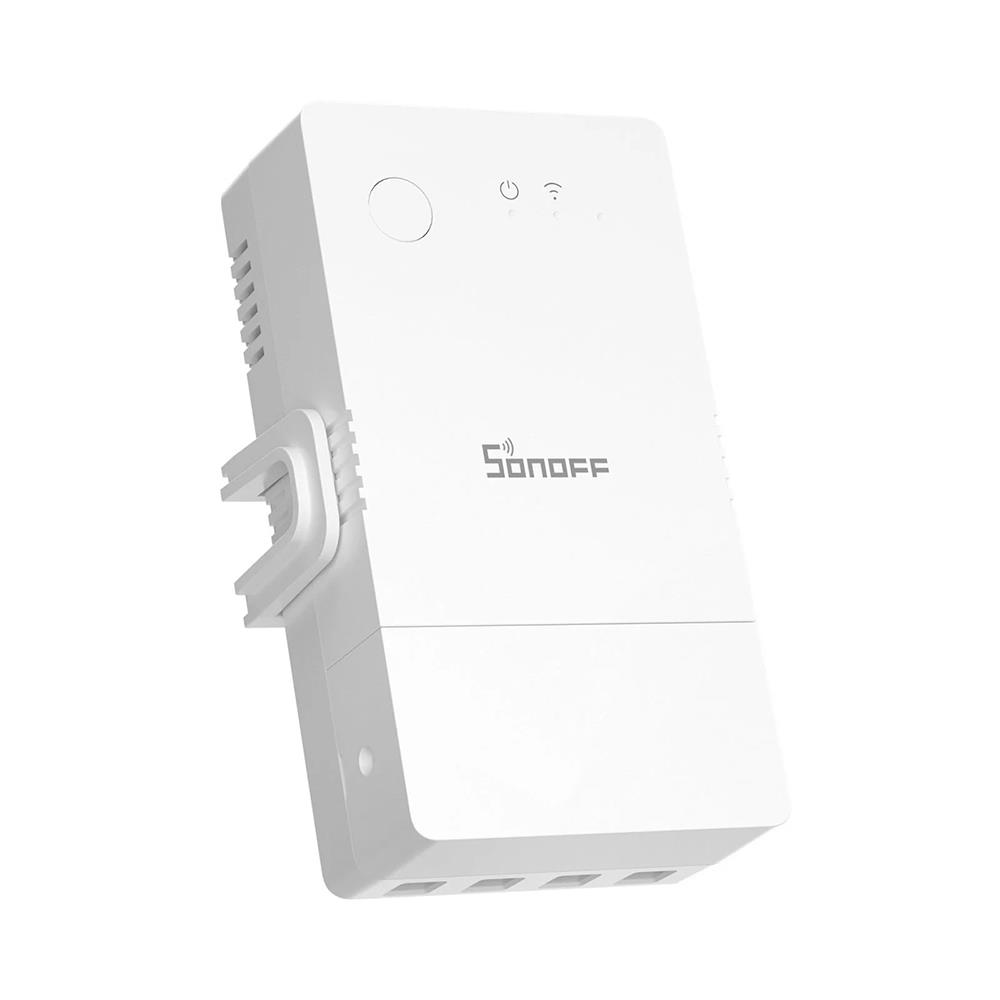

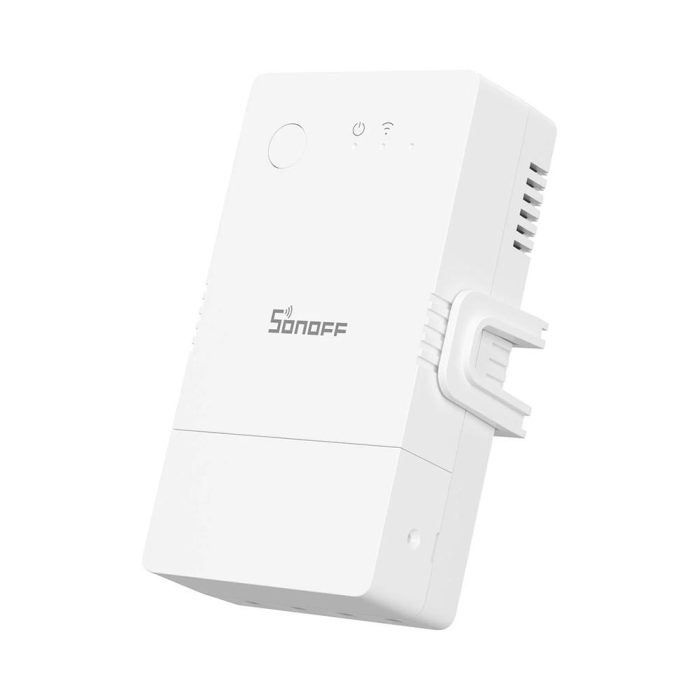

35mm DIN Ray Montajı

POWR316’nin gövdesinde 35mm DIN raya takılmayı sağlayan montaj yapısı bulunur.

Cihaz elektrik panosu veya uygun koruyucu muhafaza içinde, terminallerine bakım sırasında güvenli erişim sağlanacak şekilde konumlandırılmalıdır.

Metal pano Wi-Fi sinyalini zayıflatabilir. Kalıcı kurulum öncesinde cihazın seçilen konumdaki bağlantı seviyesi test edilmelidir.

Zamanlama ve Inching Modu

eWeLink üzerinden rölenin belirli gün ve saatlerde otomatik açılması veya kapanması için zamanlama oluşturulabilir.

Inching modu, röle açıldıktan sonra belirlenen sürenin sonunda çıkışı otomatik olarak kapatır.

Bu özellik havalandırma, aydınlatma veya belirli süre çalışması gereken uygun elektrikli cihazların kontrolünde kullanılabilir.

Elektrik Kesintisi Sonrası Çalışma

Güç açılış durumu ayarı, elektrik kesintisinden sonra enerji geri geldiğinde rölenin nasıl başlayacağını belirler.

Bağlı yükün güvenlik gereksinimine göre rölenin kapalı, açık veya desteklenen önceki durumda başlaması seçilebilir.

Isıtıcı, motor veya gözetimsiz çalışması riskli ekipmanlarda elektrik geri geldiğinde otomatik başlamayı engelleyen güvenli seçenek tercih edilmelidir.

LAN Kontrolü

Telefon ve POWR316 aynı Wi-Fi ağına bağlıysa desteklenen temel komutlar yerel ağ üzerinden iletilebilir.

İnternet bağlantısı kesildiğinde uzaktan erişim, bildirimler, geçmiş kayıt senkronizasyonu, firmware güncellemesi, bulut sahneleri ve cihaz paylaşımı gibi özellikler kullanılamayabilir.

LAN kontrolünün çalışabilmesi için yerel yönlendiricinin ve Wi-Fi ağının çalışmaya devam etmesi gerekir.

LCD Ekran Bulunur mu?

SONOFF POWR316 modelinde LCD ekran bulunmaz.

Anlık akım, gerilim, güç ve toplam enerji değerleri eWeLink uygulamasından görüntülenir.

Cihaz üzerindeki LED göstergeler röle ve Wi-Fi bağlantı durumunu bildirir; enerji değerlerini sayısal olarak göstermez.

Matter ve Apple Home Desteği

POWR316 doğrudan Matter protokolünü desteklemez ve cihaz üzerinde Matter eşleştirme QR kodu bulunmaz.

Uyumlu eWeLink CUBE Matter Bridge kullanıldığında desteklenen temel açma-kapama işlevi Apple Home, Google Home, Alexa, SmartThings veya Home Assistant gibi Matter platformlarına aktarılabilir.

Enerji ölçüm değerlerinin Matter platformuna aktarılması garanti edilmemelidir; sunulan özellikler bridge ve hedef platform desteğine bağlıdır.

Home Assistant ile Kullanım

POWR316, eWeLink tabanlı entegrasyonlar veya uyumlu eWeLink CUBE çözümleri üzerinden Home Assistant sistemlerinde kullanılabilir.

Röle durumu ve enerji ölçüm verilerinin kullanılabilirliği seçilen entegrasyonun, firmware’in ve yerel ağ yapısının güncel desteğine bağlıdır.

Yük güvenliği yalnızca Home Assistant otomasyonuna bırakılmamalı; gerekli elektriksel koruma cihazları donanımsal olarak kullanılmalıdır.

SONOFF POWR316 Hangi Sistemlerle Kullanılabilir?

Ürün doğrudan eWeLink üzerinden kontrol edilebilir ve Amazon Alexa ile Google Assistant sesli kontrol sistemlerini destekler. Uyumlu eWeLink CUBE Matter Bridge üzerinden farklı Matter ekosistemlerine temel kontrol aktarımı yapılabilir.

Teknik Referans

SONOFF POWR316; 100–240V AC besleme, maksimum 16A giriş ve çıkış, gerilim-akım-güç-enerji ölçümü, altı aylık saatlik geçmiş, XLSX dışa aktarma, koruma eşikleri, 2.4GHz Wi-Fi, LAN kontrolü ve 35mm DIN ray montajı sunar. Resmî bilgiler için
SONOFF POW Origin ürün sayfasını
ve
POW Origin kullanım kılavuzunu
inceleyebilirsiniz.

Kimler İçin Uygun?

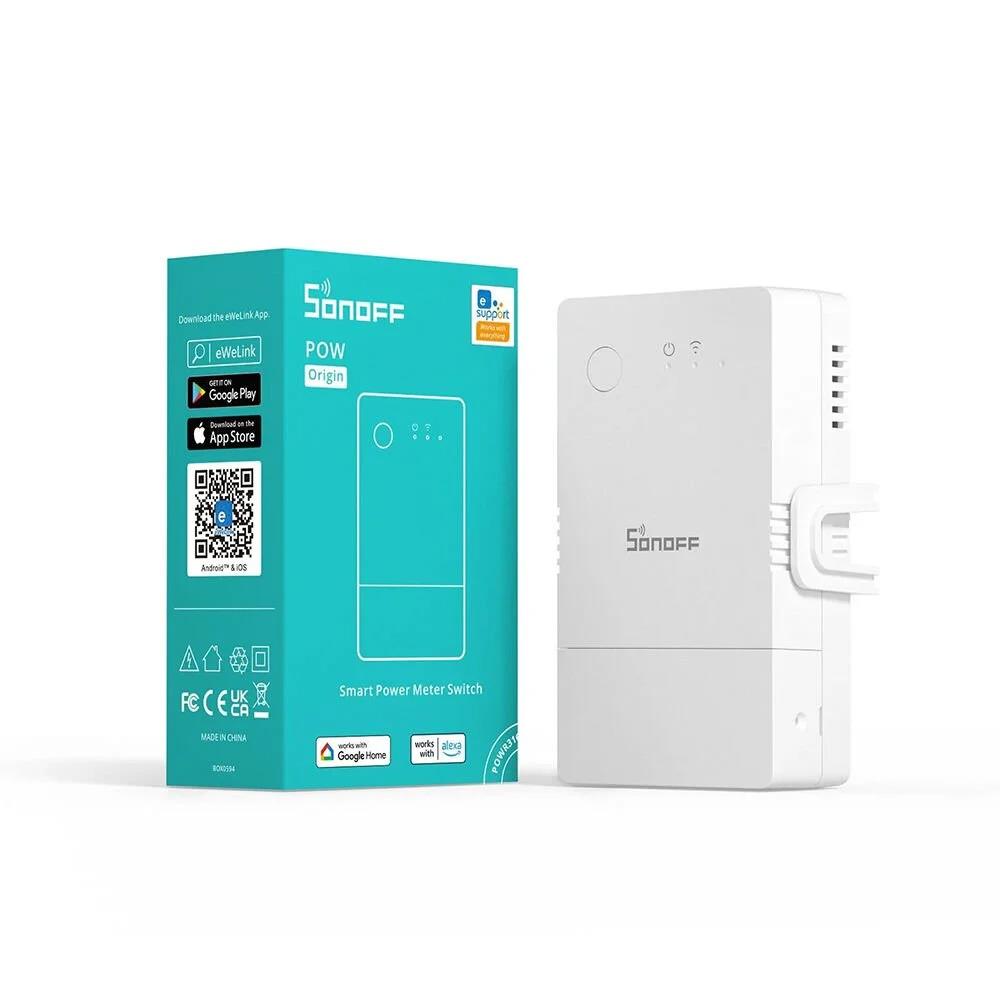

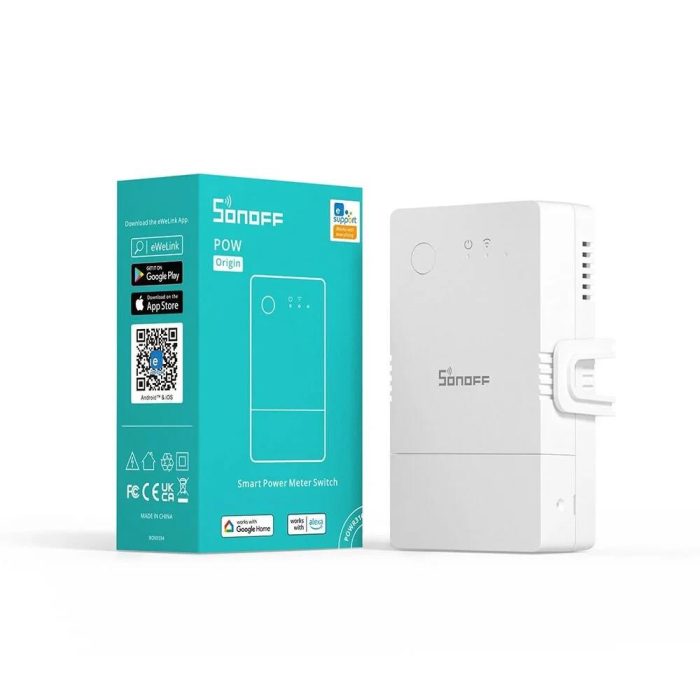

Paket İçeriği

• 1 x SONOFF POWR316 Wi-Fi enerji ölçerli akıllı röle
• 1 x Kullanım kılavuzu

Sık Sorulan Sorular

SONOFF POWR316 ne işe yarar?

Bağlı elektrikli yükü Wi-Fi üzerinden açıp kapatır; gerilim, akım, aktif güç ve toplam enerji tüketimini eWeLink uygulamasında gösterir.

Maksimum kaç amper destekler?

POWR316’nin maksimum giriş ve çıkış akımı 16A’dır. Yüksek kalkış akımlı cihazlarda ayrıca uygunluk hesabı yapılmalıdır.

Hangi elektriksel değerleri ölçer?

Gerilim, akım, anlık aktif güç ve toplam enerji tüketimini ölçer.

LCD ekranı var mı?

Hayır. POWR316 modelinde LCD ekran bulunmaz; ölçüm değerleri eWeLink uygulamasından görüntülenir.

Enerji geçmişi ne kadar saklanır?

eWeLink üzerinden saatlik ayrıntıyla altı aya kadar enerji tüketim geçmişi görüntülenebilir.

Tüketim verileri dışa aktarılabilir mi?

Evet. Enerji geçmişi XLSX dosyası olarak dışa aktarılabilir.

Akım, gerilim veya güç sınırı belirlenebilir mi?

Evet. eWeLink üzerinden koruma eşikleri tanımlanabilir ve sınır aşıldığında röle çıkışı kapatılabilir.

Kuru kontak çıkışı var mı?

Hayır. Çıkış terminalleri bağlı yüke şebeke gerilimi aktarır.

DIN raya monte edilebilir mi?

Evet. POWR316, 35mm DIN ray montajını destekler.

eWeLink için hub gerekir mi?

Hayır. Cihaz doğrudan 2.4GHz Wi-Fi ağına bağlanır.

5GHz Wi-Fi ile çalışır mı?

Hayır. POWR316 yalnızca 2.4GHz Wi-Fi ağlarını destekler.

Doğrudan Matter desteği var mı?

Hayır. Uyumlu eWeLink CUBE Matter Bridge üzerinden temel açma-kapama kontrolü farklı Matter platformlarına aktarılabilir.

Resmî elektrik sayacı olarak kullanılabilir mi?

Hayır. Enerji takibi ve otomasyon amacıyla kullanılmalıdır; resmî faturalandırma için mevzuata uygun onaylı sayaç gerekir.

Motor veya pompa doğrudan bağlanabilir mi?

Yalnızca akım ve kalkış değerleri POWR316’nin sınırları içindeyse değerlendirilmelidir. Yüksek kalkış akımlı uygulamalarda uygun kontaktör kullanılmalıdır.

Kurulumu kim yapmalıdır?

Şebeke gerilimiyle çalıştığı için kurulum ve bakım yetkin elektrik personeli tarafından yapılmalıdır.
