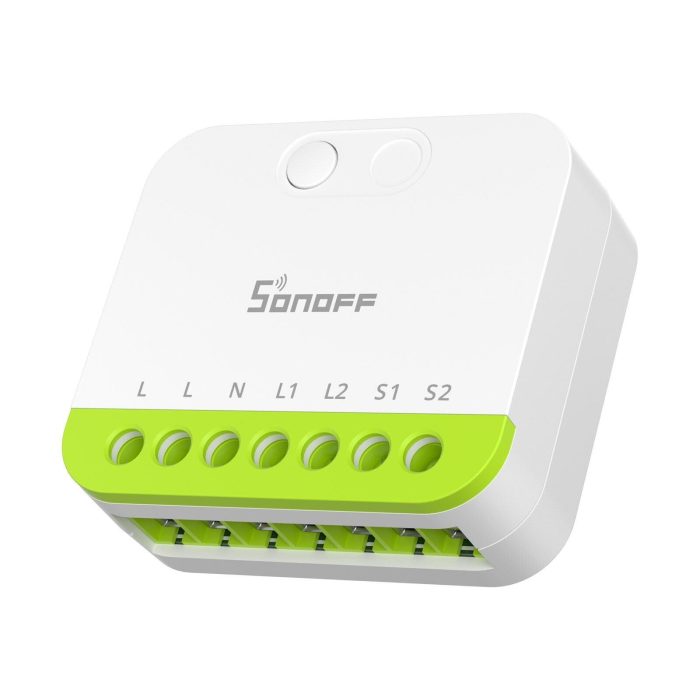

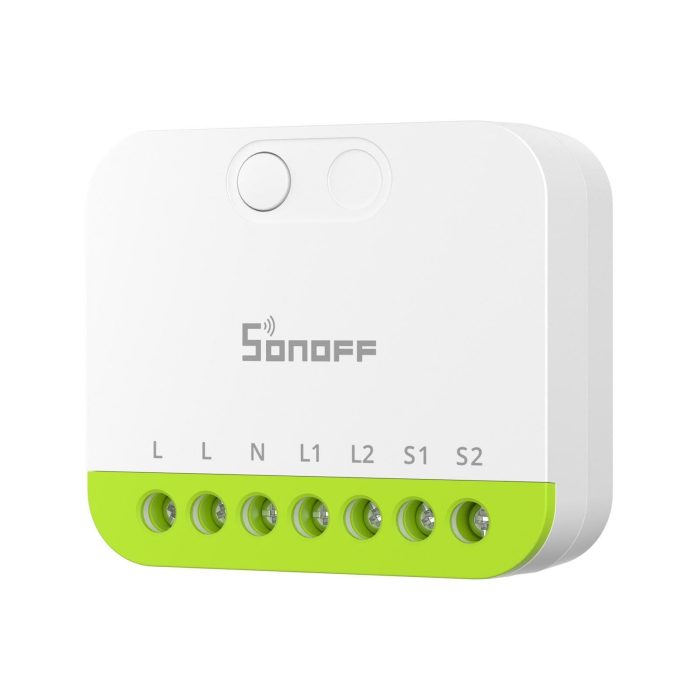

Sonoff MINI-ZB2GS Duo ZigBee 2 Kanallı Akıllı Röle

Neden SONOFF MINI-ZB2GS DUO Tercih Edilmeli?

SONOFF MINI-ZB2GS DUO, tek bir kompakt modül üzerinden iki farklı elektrik devresine akıllı kontrol ekler.

Salon avizesi ile spot grubu, mutfak genel aydınlatması ile tezgâh ışığı veya tavan lambası ile aplik gibi iki ayrı hat bağımsız olarak yönetilebilir.

S1 ve S2 harici anahtar girişleri sayesinde mevcut fiziksel duvar anahtarları kullanılmaya devam eder. Böylece uygulama ve otomasyon özellikleri eklenirken klasik anahtar kullanımı korunur.

Detach Relay modu, harici anahtar hareketini röle çıkışından ayırarak anahtarı bir otomasyon tetikleyicisine dönüştürebilir. Bu özellik sürekli enerji altında kalması gereken uyumlu akıllı ampullerde kullanılabilir.

Stepper özelliği ise tek bir harici anahtar üzerinden iki kanal için önceden tanımlanan farklı açık-kapalı kombinasyonları arasında geçiş yapılmasını sağlar.

Sürekli şebeke enerjisiyle çalışan cihaz aynı zamanda Zigbee Router görevi görür. Turbo Mod etkinleştirildiğinde Zigbee sinyal gücünün ve kapsama alanının artırılması hedeflenir.

Öne Çıkan Özellikler

• İki bağımsız çıkış: İki elektrikli yükü ayrı ayrı açıp kapatır.
• Kanal başına 10A: Her kanalda maksimum 10A rezistif yük destekler.
• 16A toplam sınır: İki kanalın eş zamanlı toplam akımı 16A değerini aşmamalıdır.
• Zigbee 3.0: Uyumlu hub ve açık kaynaklı Zigbee platformlarıyla çalışır.
• Harici anahtar girişleri: S1 ve S2 üzerinden fiziksel kontrol sağlar.
• Detach Relay: Harici anahtar girişini röle çıkışından ayırabilir.
• Stepper özelliği: Tek anahtarla farklı kanal kombinasyonları arasında geçiş sağlar.
• Zigbee Router: Mesh ağındaki diğer Zigbee cihazlarının mesajlarını aktarabilir.
• Turbo Mod: Zigbee sinyal gücünü artırmayı hedefler.
• Zamanlama ve Inching: Çıkışların otomatik veya süreli çalışmasını sağlar.
• Elektrik kesintisi ayarı: Enerji geri geldiğinde kanal durumları yapılandırılabilir.
• Kompakt gövde: Uygun derinlikteki standart duvar kutularına yerleştirilebilir.

Kullanım Alanları

SONOFF MINI-ZB2GS DUO Ne İşe Yarar?

SONOFF MINI-ZB2GS DUO, şebeke fazını L1 ve L2 çıkışları üzerinden iki ayrı elektrikli yüke kontrollü olarak aktarır.

Her kanal Zigbee uygulamasından, harici duvar anahtarından, zamanlamadan, sesli asistandan veya akıllı otomasyon sahnesinden bağımsız olarak kontrol edilebilir.

Cihazın çıkışları kuru kontak değildir. L1 ve L2 terminalleri röle açıldığında bağlı yüke şebeke fazı aktarır.

MINI-ZB2GS enerji tüketimini ölçmez, yüklerin parlaklığını değiştirmez ve panjur motoru için gerekli yön kilitleme işlevini sunmaz.

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Kurulumu elektrik uzmanına yaptırın: Ürün doğrudan şebeke gerilimiyle çalışır.
2. Nötr hattını kontrol edin: MINI-ZB2GS nötr bulunmayan tesisatlarda çalışmaz.
3. Kanal sınırlarına uyun: Her kanal 10A, iki kanalın toplamı ise 16A rezistif yük sınırını aşmamalıdır.
4. Kalkış akımını değerlendirin: LED sürücü, motor ve anahtarlamalı güç kaynaklarının ilk akımı daha yüksek olabilir.
5. Tek fazda kullanın: Farklı fazlar aynı röleye bağlanmamalıdır.
6. S1 ve S2 bağlantısını şemaya göre yapın: Bu terminallere nötr veya koruma topraklaması bağlanmamalıdır.
7. Kuru kontak olarak kullanmayın: L1 ve L2 çıkışları bağlı yüke şebeke fazı aktarır.
8. Panjur motoru bağlamayın: Cihazda motor yön kilitleme ve kalibrasyon özelliği yoktur.
9. 16A ön koruma kullanın: Üretici cihaz öncesinde uygun MCB veya RCBO bulunmasını belirtir.
10. Montaj alanını kontrol edin: Üretici en az 60mm derinliğe sahip kutu önerir.

İki Bağımsız Kanal Nasıl Çalışır?

L1 ve L2 çıkışları birbirinden bağımsız iki röle kanalı olarak çalışır.

Birinci kanal bir aydınlatma hattını, ikinci kanal ise farklı bir aydınlatma veya uygun elektrikli yükü kontrol edebilir.

Her kanal uygulamada ayrı olarak adlandırılabilir, açılıp kapatılabilir ve farklı zamanlama ya da otomasyon sahnelerine bağlanabilir.

İki kanal birlikte kullanıldığında toplam akımın 16A değerini aşmaması gerekir.

Harici Duvar Anahtarıyla Kullanım

S1 ve S2 girişleri, mevcut fiziksel duvar anahtarlarının kullanımını korur.

Kalıcı rocker anahtarlar veya yaylı butonlar kullanılabilir. Fabrika çıkışında kalıcı anahtar modu seçilidir.

Harici anahtar türü cihaz düğmesine art arda üç kez basılarak değiştirilebilir.

Anahtar bağlantısı üreticinin şemasına uygun yapılmalı; S1 ve S2 terminallerine nötr veya koruma topraklaması bağlanmamalıdır.

Stepper Özelliği Nedir?

Stepper, tek bir harici anahtar üzerinden iki kanalın farklı durum kombinasyonları arasında sırayla geçiş yapılmasını sağlar.

Örneğin ilk basmada yalnızca birinci kanal, ikinci basmada yalnızca ikinci kanal, sonraki basmada iki kanal birlikte çalışacak şekilde bir sıralama hazırlanabilir.

Kanal kombinasyonları desteklenen eWeLink arayüzünden özelleştirilebilir.

Detach Relay etkinleştirildiğinde mantıksal çakışmayı önlemek için Stepper özelliği devre dışı kalır.

Detach Relay Modu Nedir?

Detach Relay modu, harici duvar anahtarının fiziksel durumunu röle çıkışından ayırır.

Bu modda anahtar hareketi bağlı yükün enerjisini doğrudan değiştirmek yerine bir otomasyon olayı olarak kullanılabilir.

Sürekli enerjili kalması gereken uyumlu akıllı ampullerde duvar anahtarının sahne tetikleyicisi olarak kullanılmasına yardımcı olur.

Zigbee Router ve Turbo Mod

MINI-ZB2GS sürekli şebeke enerjisiyle çalıştığı için Zigbee Router olarak mesh ağındaki mesajları aktarabilir.

Bu işlev, pilli kapı, hareket, sıcaklık ve su kaçağı sensörlerinin Zigbee koordinatörüne alternatif iletişim yolları üzerinden ulaşmasına yardımcı olabilir.

Turbo Mod, cihazın Zigbee sinyal gücünü artırmayı hedefler. Gerçek kapsama alanı duvar, metal kutu, Zigbee kanalı ve koordinatör konumuna göre değişir.

Zamanlama, Döngü ve Inching Özellikleri

Her kanal belirlenen gün ve saatlerde otomatik olarak açılacak veya kapanacak şekilde programlanabilir.

Loop Timer, çıkışın belirlenen zaman aralıklarında tekrarlanan bir çalışma döngüsü uygulamasını sağlar.

Inching modu ise kanal açıldıktan veya kapandıktan sonra belirlenen sürenin sonunda otomatik olarak ters duruma geçmesini sağlar.

Elektrik Kesintisi Sonrası Çalışma

Power-on State ayarı, elektrik kesintisinden sonra enerji geri geldiğinde kanalların nasıl başlayacağını belirler.

Kanalların açık, kapalı, son durumda veya ters durumda başlaması desteklenen eWeLink arayüzünden seçilebilir.

Gecikmeli açılış özelliği, birden fazla elektrikli yükün enerji geri geldiğinde aynı anda devreye girmesini önlemeye yardımcı olur.

Panjur veya Perde Motorunda Kullanılabilir mi?

SONOFF MINI-ZB2GS, iki bağımsız yükü açıp kapatmak için tasarlanmıştır.

Cihazda panjur motorları için gerekli karşılıklı yön kilitleme, hareket kalibrasyonu ve yüzde konumlandırma özellikleri bulunmaz.

İki kanalın motor yönlerine bağlanması motorun iki yönde aynı anda enerjilenmesine ve hasar görmesine neden olabilir.

Motorlu panjur ve perde uygulamalarında bu amaçla geliştirilmiş SONOFF MINI-ZBRBS gibi bir panjur kontrol rölesi kullanılmalıdır.

Enerji Ölçümü Yapar mı?

SONOFF MINI-ZB2GS akım, gerilim, anlık güç veya toplam enerji tüketimini ölçmez.

Uygulamada yalnızca röle kanallarının durumu, otomasyon olayları ve desteklenen cihaz ayarları görüntülenir.

Enerji takibi gereken uygulamalarda ayrıca uygun bir enerji ölçüm cihazı kullanılmalıdır.

Home Assistant ile Kullanım

MINI-ZB2GS, uyumlu bir Zigbee koordinatörü üzerinden Home Assistant sistemine eklenebilir.

ZHA veya Zigbee2MQTT üzerinden iki röle kanalı, harici anahtar hareketleri, Detach Relay ve desteklenen güç açılış ayarları kullanılabilir.

Sunulan gelişmiş özellikler koordinatör, entegrasyon, cihaz yazılımı ve kullanılan cihaz işleyicisine göre değişebilir.

Apple Home ve Matter Kullanımı

MINI-ZB2GS doğrudan Matter protokolünü desteklemez ve üzerinde Matter eşleştirme kodu bulunmaz.

Uyumlu SONOFF veya eWeLink CUBE yazılımsal Matter Bridge kullanılarak desteklenen özellikler Apple Home ekosistemine aktarılabilir.

İki kanal, harici anahtar olayları ve gelişmiş ayarların hedef platformda kullanılabilirliği bridge ve yazılım sürümüne göre değişebilir.

İnternet Olmadan Çalışır mı?

MINI-ZB2GS ile Zigbee hub arasındaki iletişim yerel Zigbee ağı üzerinden gerçekleşir.

Uyumlu hub üzerindeki yerel kontrol ve sahneler, internet bağlantısı bulunmadığında da çalışabilir.

Uzaktan erişim, bulut bildirimleri, hesap paylaşımı ve bazı sesli asistan özellikleri için internet bağlantısı gerekir.

SONOFF MINI-ZB2GS Hangi Sistemlerle Kullanılabilir?

Ürün; SONOFF Zigbee merkezleri, uyumlu Home Assistant Zigbee koordinatörleri ve cihaz profilini destekleyen üçüncü taraf Zigbee 3.0 sistemleriyle kullanılabilir.

Teknik Referans

SONOFF MINI-ZB2GS; 110–240V AC besleme, iki bağımsız kanal, kanal başına 10A ve toplam 16A rezistif yük, S1–S2 harici anahtar girişleri, Detach Relay, Stepper, Zigbee Router ve Turbo Mod özellikleri sunar. Resmî bilgiler için
SONOFF MINI-ZB2GS ürün sayfasını
ve
MINI-ZB2GS yardım merkezini
inceleyebilirsiniz.

Kimler İçin Uygun?

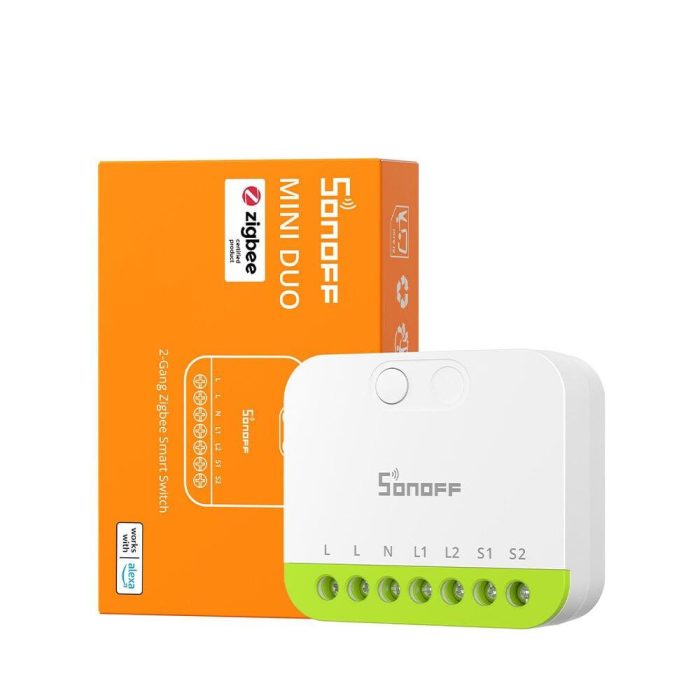

Paket İçeriği

• 1 x SONOFF MINI-ZB2GS DUO Zigbee 2 kanallı akıllı röle
• 1 x Kullanım ve kurulum dokümantasyonu

Sık Sorulan Sorular

SONOFF MINI-ZB2GS ne işe yarar?

İki farklı elektrikli yükün Zigbee üzerinden birbirinden bağımsız olarak kontrol edilmesini sağlayan iki kanallı akıllı röledir.

Maksimum kaç amper destekler?

Rezistif yüklerde kanal başına maksimum 10A ve iki kanalın toplamında maksimum 16A destekler.

Nötr hattı gerekir mi?

Evet. MINI-ZB2GS’nin çalışması için faz ve nötr bağlantısı gerekir.

Zigbee hub gerekir mi?

Evet. Uygulama kontrolü, zamanlama ve otomasyonlar için uyumlu bir Zigbee hub veya koordinatör gerekir.

Fiziksel duvar anahtarı bağlanabilir mi?

Evet. S1 ve S2 girişlerine kalıcı duvar anahtarları veya yaylı butonlar bağlanabilir.

Stepper özelliği nedir?

Tek bir harici anahtar üzerinden önceden tanımlanmış iki kanal açık-kapalı kombinasyonları arasında sırayla geçiş yapılmasını sağlar.

Detach Relay modu ne işe yarar?

Harici anahtar hareketini röle çıkışından ayırarak anahtarın bir otomasyon veya akıllı sahne tetikleyicisi olarak kullanılmasını sağlar.

Zigbee ağını güçlendirir mi?

Evet. Sürekli enerjili bir Zigbee Router olarak uyumlu mesh ağındaki diğer cihazların mesajlarını aktarabilir.

Panjur motoru kontrol edebilir mi?

Hayır. Motor yön kilitleme ve kalibrasyon özelliği bulunmadığı için panjur veya perde motorlarında kullanılmamalıdır.

Enerji tüketimini ölçer mi?

Hayır. Akım, güç ve toplam enerji tüketimi ölçümü bulunmaz.

Kuru kontak çıkışı var mı?

Hayır. L1 ve L2 çıkışları bağlı yüklere şebeke fazı aktarır.

Home Assistant ile kullanılabilir mi?

Evet. Uyumlu Zigbee koordinatörü üzerinden ZHA veya Zigbee2MQTT ile kullanılabilir.
