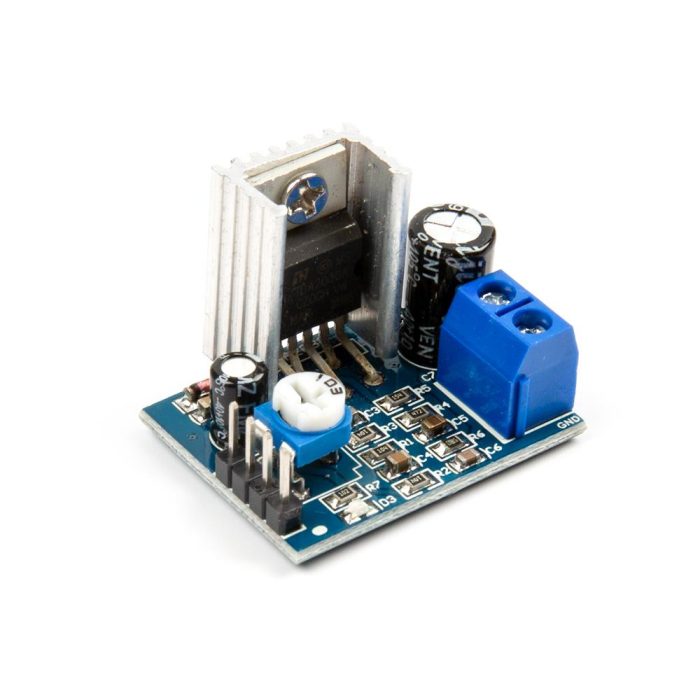

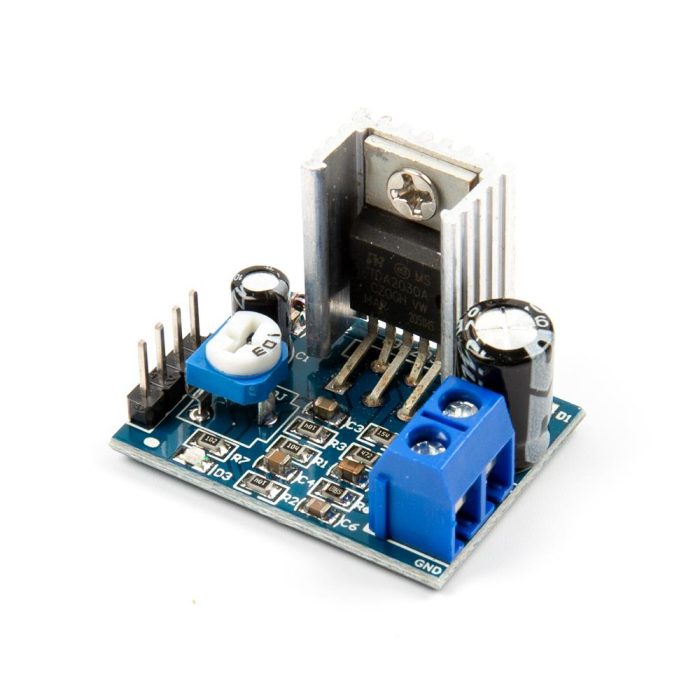

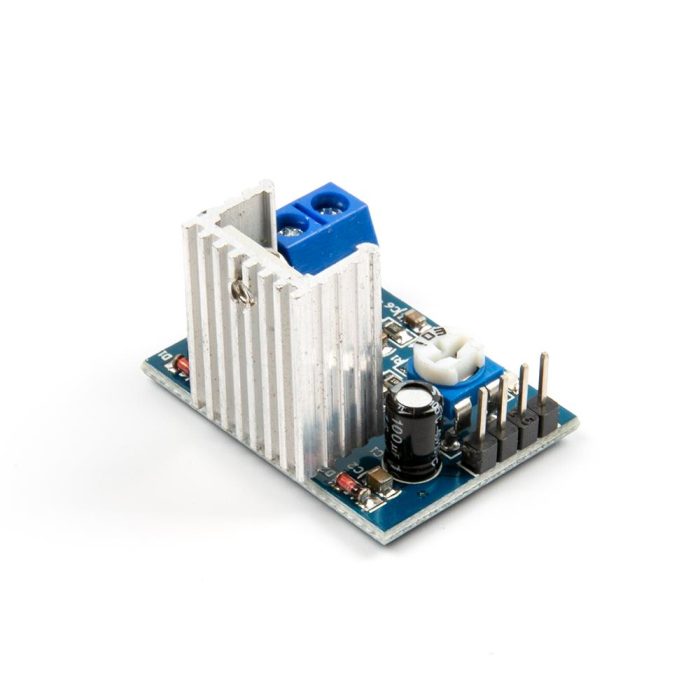

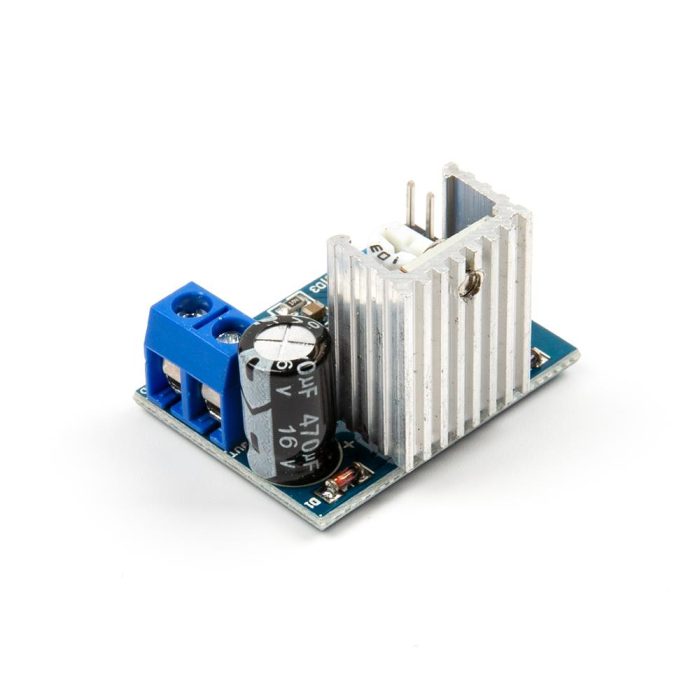

TDA2030A 6-12V 18W Ses Yükseltici Modülü

Genel Ürün Özellikleri

Bu modül, sadece bir entegreden ibaret değildir; üzerinde barındırdığı bileşenlerle kullanıcıya “tak ve çalıştır” kolaylığı sağlayan bütünleşik bir devredir. Bu sayede, karmaşık devre şemaları ve lehimleme işlemleriyle uğraşmadan, doğrudan projenize odaklanmanıza olanak tanır. Elektronik projelerinize güçlü ve kaliteli bir ses çıkışı eklemek mi istiyorsunuz? Kendi hoparlör sisteminizi kurmak, mevcut ses sisteminizi güçlendirmek veya sadece sesin gücünü keşfetmek için bir çözüm arıyorsanız, aradığınız ürün tam olarak bu. Karşınızda, ses elektroniği dünyasında bir efsane olan TDA2030A entegresi üzerine kurulu, kompakt ve yüksek performanslı ses yükseltici modülü. Bu modül, 18 Watt’a varan güçlü çıkışı ve son derece düşük harmonik distorsiyon oranıyla, ses sinyallerinizi temiz, net ve etkileyici bir şekilde yükseltmek için tasarlanmıştır. Prototipleme aşamasından nihai ürüne kadar her seviyedeki elektronik meraklısı için mükemmel bir başlangıç noktası sunar.

Gücün ve Kalitenin Merkezi: TDA2030A Entegresi

Modülün kalbinde, dünya çapında tanınan ve AB Sınıfı bir yükseltici olan TDA2030A ses amfi entegresi yer alır. Bu entegrenin en büyük özelliği, yüksek güç çıkışını çok düşük harmonik bozulma (distorsiyon) ile sunabilmesidir. Bu da demek oluyor ki; dinlediğiniz müzik veya ses, orijinal kayda son derece sadık, temiz ve doğal bir şekilde hoparlörünüze ulaşır. Özellikle, 18 Watt’a kadar mono (tek kanal) güç üretebilme kapasitesi, onu orta boyutlu bir raf tipi hoparlörü veya özel yapım bir kabini rahatlıkla sürebilecek güce kavuşturur.

Kullanıcı Dostu ve Pratik Tasarım

Bu kart, kullanım kolaylığı ön planda tutularak tasarlanmıştır. Üzerindeki her bileşen, projenize entegrasyonu basitleştirmek için özenle yerleştirilmiştir.

• Dahili Ses Ayarı: Kart üzerinde bulunan 10K’lık ayarlanabilir direnç (potansiyometre), harici bir ses kontrol devresine ihtiyaç duymadan çıkış ses seviyesini kolayca ayarlamanıza imkan tanır.

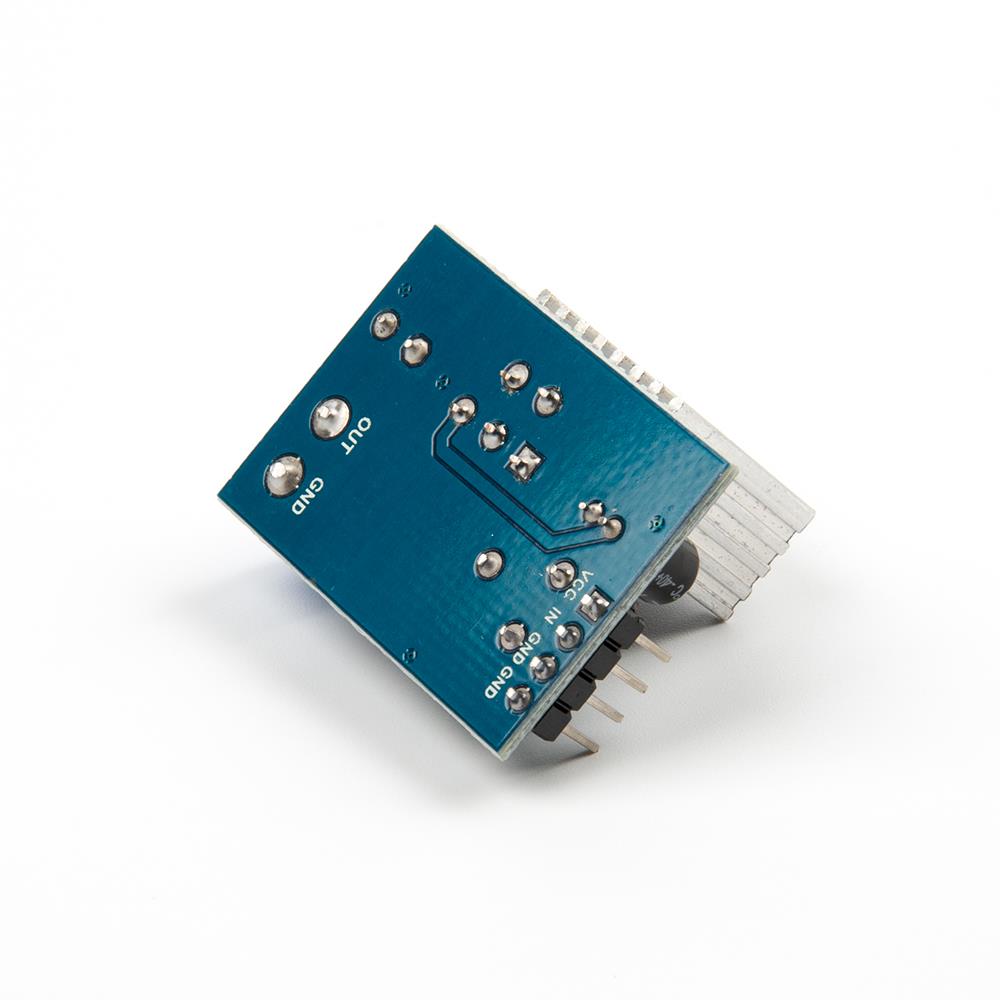

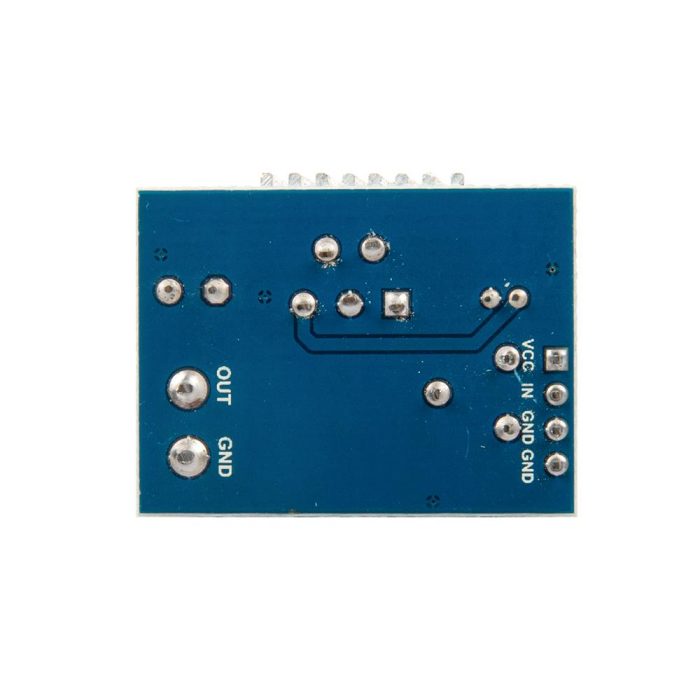

• Kolay Bağlantı Soketleri: Üzerindeki vidalı klemens tipi hoparlör soketi, hoparlör kablolarınızı lehim yapmadan, sadece bir tornavida yardımıyla güvenli bir şekilde bağlamanızı sağlar. Güç ve ses girişi için bulunan pinler de kolayca erişilebilir yapıdadır.
• Durum Göstergesi: Dahili güç gösterge LED’i, modüle enerji gelip gelmediğini anında görmenizi sağlayarak olası bağlantı hatalarını teşhis etmenizi kolaylaştırır.
• Doğrudan Sinyal Girişi: Entegrenin ana pinlerine doğrudan erişim sağlanmıştır. Bu sayede ses sinyalinizi (örneğin bir telefonun kulaklık çıkışından veya bir Bluetooth modülünden gelen sinyali) kolayca modülün girişine uygulayabilirsiniz.

Kullanım Alanları

• DIY Aktif Hoparlörler: Kendi zevkinize göre tasarladığınız hoparlör kabinlerinin içine bu modülü yerleştirerek kendi aktif (kendi gücünü üreten) hoparlörünüzü yapabilirsiniz.
• Bluetooth Hoparlör Projeleri: Bir Bluetooth ses alıcı modülü ile bu amfi modülünü birleştirerek, taşınabilir ve güçlü bir kablosuz hoparlör sistemi oluşturabilirsiniz.
• Gitar ve Enstrüman Amfileri: Pratik yapmak için ideal, küçük boyutlu bir gitar veya enstrüman amfisi olarak kullanılabilir.
• Mevcut Sistemleri Güçlendirme: Bilgisayar hoparlörlerinizin veya eski müzik setlerinizin ses çıkışını artırmak için mükemmel bir yükseltme seçeneğidir.
• Arduino ve Raspberry Pi Projeleri: Projelerinize sesli uyarılar, bildirimler veya müzik çalma yeteneği eklemek için kolayca entegre edilebilir.
• Basit Anons veya İnterkom Sistemleri: Küçük ölçekli anons veya dahili konuşma sistemleri için bir ses yükseltici olarak görev yapabilir.

Teknik Özellikler

Sıkça Sorulan Sorular

Bu modülden stereo (sağ ve sol kanal) ses almak için ne yapmalıyım?

Bu modül mono, yani tek kanallı bir yapıya sahiptir. Stereo bir ses sistemi kurmak için bu modüllerden iki adet satın almanız gerekmektedir. Bir modülü ses kaynağınızın sol (L) kanalına ve ayrı bir hoparlöre, diğer modülü ise sağ (R) kanalına ve ikinci bir hoparlöre bağlamalısınız. Güç kaynağını her iki modül için ortak kullanabilirsiniz ancak ses girişlerini ve çıkışlarını ayrı tutmalısınız.

Maksimum 18W çıkış gücünü elde etmek için hangi voltajı ve nasıl bir hoparlör kullanmalıyım?

TDA2030A entegresinin veri sayfasına (datasheet) göre, maksimum güç genellikle daha yüksek besleme gerilimlerinde ve daha düşük empedanslı hoparlörlerde elde edilir. Yaklaşık 18W güce ulaşmak için modülü 12V DC bir güç kaynağı ile beslemeniz ve çıkışına 4 Ohm empedansa sahip bir hoparlör bağlamanız tavsiye edilir. 8 Ohm bir hoparlör kullanırsanız, alacağınız güç daha düşük (yaklaşık 10-12W civarında) olacaktır. 6V gibi daha düşük bir besleme gerilimiyle ise güç çıkışı belirgin şekilde düşecektir.

Modülü çalıştırdığımda hoparlörden sürekli bir uğultu (hum) sesi geliyor. Sebebi ne olabilir?

Bu, ses projelerinde sık karşılaşılan bir durumdur ve genellikle “toprak döngüsü” (ground loop) veya “gürültü” (noise) kaynaklıdır. Çözüm için birkaç adımı deneyebilirsiniz:

1. Kablolama: Ses sinyalini taşıyan giriş kablosunun (özellikle topraklama hattının) sağlam olduğundan emin olun. Mümkünse, blendajlı (shielded) ses kabloları kullanın.

2. Güç Kaynağı: Kullandığınız adaptörün veya güç kaynağının “regüleli” ve “temiz” bir DC çıkış verdiğinden emin olun. Kalitesiz adaptörler ses devresine gürültü bindirebilir.

3. Fiziksel Konum: Ses giriş kablolarını, güç kablolarından ve transformatör gibi manyetik alan üreten bileşenlerden mümkün olduğunca uzakta tutun.

Bu modül için bir soğutucu (heatsink) kullanmam gerekir mi?

Evet, kesinlikle tavsiye edilir. TDA2030A entegresi, özellikle yüksek ses seviyelerinde ve uzun süreli çalışmalarda ısınacaktır. Entegrenin üzerindeki metal plaka, ısıyı dağıtmak için bir soğutucuya monte edilmek üzere tasarlanmıştır. Modülü düşük ses seviyelerinde kısa süreli test etmek için soğutucusuz çalıştırabilirsiniz, ancak sürekli ve güvenilir bir performans için, entegrenin üzerine uygun boyutlarda bir alüminyum soğutucu takmanız, çipin aşırı ısınarak kendini korumaya almasını veya hasar görmesini önleyecektir.
