TP5000 4.2V / 3.6V 1A Lityum Batarya Sarj Modülü

Ürün İsmi: TP5000 4.2V/3.6V 1A Lityum Batarya Sarj Modülü

Ürün Açıklaması:

TP5000 şarj modülü, TP4056 ile benzer bir kullanıma sahiptir ancak ek olarak LiFePo4 (Lityum Demir Fosfat) pilleri şarj etmek için de kullanılabilir. Sadece bir 5V güç kaynağını giriş olarak bağlamanız gerekmektedir, çıkış B+ ve B- noktalarından pile ulaşır. Şarj sırasında kırmızı ışık yanar ve şarj tamamlandığında kendini otomatik olarak durdurur, bu durumda yeşil ışık yanar.

Lityum demir fosfat pil için, 3.6V’de, iki lehim pedi arasındaki (F noktası) bağlantıyı kesmek gerekmektedir. Normal lityum iyon veya LiPo piller için F noktası tekrar kısa devre edilmelidir.

Teknik Özellikler:

• PCB boyutu: 21.5 * 14.5 * 4.2mm
• Giriş voltajı: DC 4.5-9V (önerilen maksimum 7V)
• Çıkış voltajı: DC 4.2V/3.6V (varsayılan 4.2V)
• Çıkış akımı: 1A (varsayılan maksimum)
• LED göstergesi: Şarj – Kırmızı/Yeşil yanıp sönen, Şarj Tamam – Yeşil
• Özellikler: Lityum pil (4.2V) ve lityum demir fosfat pil (3.6V) için şarj
• Anahtar modu:
• Lityum pil ve çıkış 4.2V için F kaynak noktası
• F lehim noktası lityum demir fosfat pil ve çıkış 3.6V için kapalı

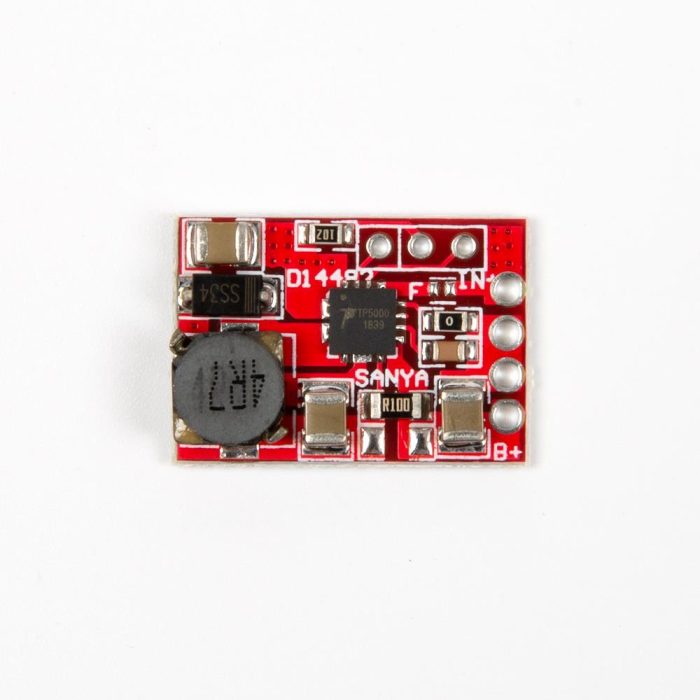

• Çıkış akımını ayarlamak için “SANYA” yazısının altındaki direnci değiştirmeniz gerekmektedir.
• Varsayılan olarak bir adet R100 (0.1ohm) direnç ve çıkış 1A (maksimum)
• R100 ve çıkış 1.5A (maksimum) için yanında bir adet direnç eklenmiştir
• R100 ve çıkış 2A’nın yanında bir adet 0.1ohm direnç eklenmiştir (maksimum)
• Yer ve çıkış 0.5A üzerinde R100 ve kaynak 1 adet direnç kaldırıldı
• Çıkış akımı 1A’dan fazlaysa ek ısı emici gerektirebilir.

Paket İçeriği:

• 1 Adet TP5000 4.2V/3.6V 1A Lityum Batarya Sarj Modülü
