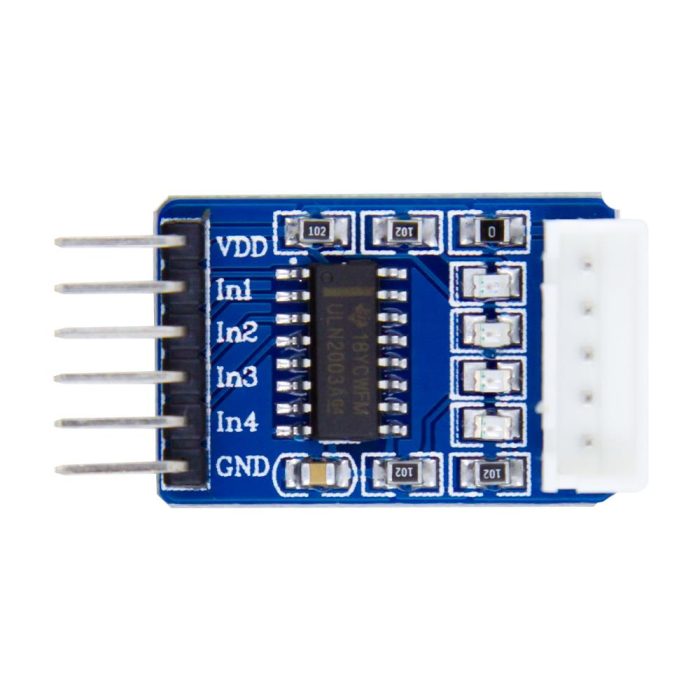

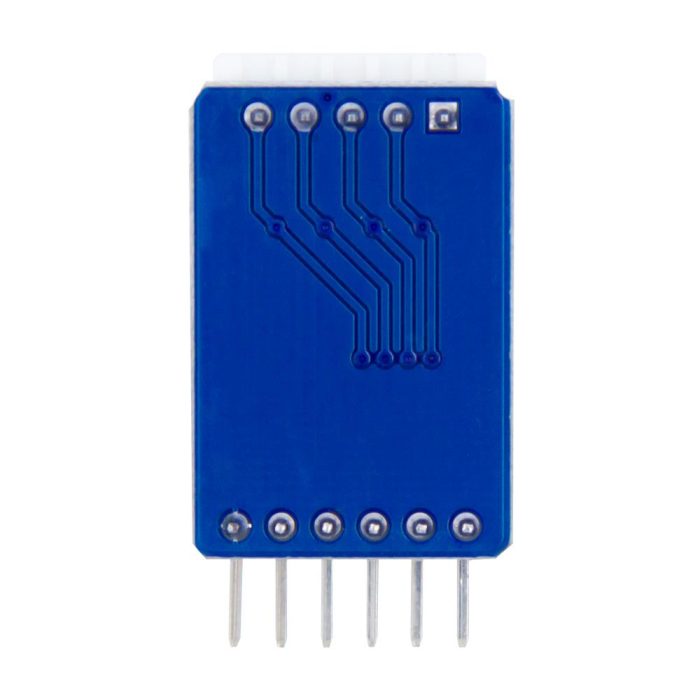

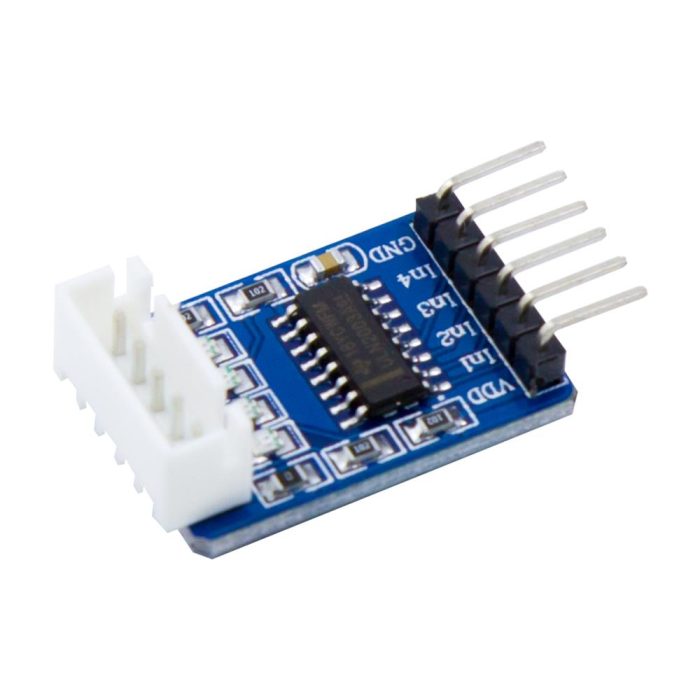

ULN2003 Step Motor Sürücü Kartı
Orijinal fiyat: ₺36,05.₺30,18Şu andaki fiyat: ₺30,18. KDV Dahil
Stokta
Güvenli Alışveriş
Adres bilgilerinizi kaydedin, hızlı ve güvenilir alışveriş yapın.
Ücretsiz Kargo
1200 TL ve üzeri alışverişlerinizde kargo tamamen ücretsiz!
Kapında İade
Aldığınız ürünü iade etmek hiç bu kadar kolay olmamıştı.
Aynı Gün Kargo
Hafta içi 15:00'a kadar onaylanan siparişleriniz aynı gün kargoda!
Güvenli Alışveriş
Adres bilgilerinizi kaydedin, hızlı ve güvenilir alışveriş yapın.
Ücretsiz Kargo
1000 TL ve üzeri alışverişlerinizde kargo tamamen ücretsiz!
Kapında İade
Aldığınız ürünü iade etmek hiç bu kadar kolay olmamıştı.
Aynı Gün Kargo
Hafta içi 15:00'a kadar onaylanan siparişleriniz aynı gün kargoda!
Güvenli Alışveriş
1200 TL Üzeri Ücretsiz Kargo
Kapında İade
Aynı Gün Kargo
Genel Ürün Özellikleri
ULN2003 Step Motor Sürücü Kartı, küçük boyutlu ve kullanımı kolay bir adım motoru sürücü modülüdür. Arduino gibi denetleyicilerden gelen kontrol sinyalini ULN2003 sürücü entegresiyle yükselterek, özellikle 28BYJ-48 gibi küçük uygulama step motorlarını ekonomik biçimde sürmenize olanak tanır.
Not: PCB rengi üreticiye göre değişiklik gösterebilir.

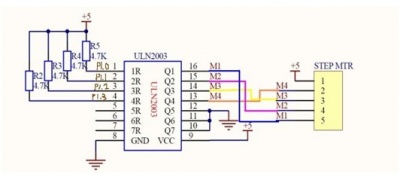

Bağlantı Şeması
Modül, 4 kanallı çıkışı ULN2003 üzerinden adım motorunun bobinlerine yönlendirir. Aşağıdaki tipik şema, 28BYJ-48 ile kullanım içindir.
Nasıl Kontrol Edilir?
Adım motorları, denetleyiciden gelen darbelere karşılık belirli açılarla döner. Verilen darbe sayısı, motorun döndüğü açıyı; darbe frekansı ise dönüş hızını belirler.
28BYJ-48 İçin Sürme Dizisi (1/4096 Tur)
| Hat | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| Kırmızı | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Turuncu | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 1 |
| Sarı | 0 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
| Pembe | 0 | 0 | 0 | 1 | 1 | 1 | 0 | 0 |
| Mavi | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 |
Özellikler
- 4-yollu sinyal/gösterge LED’i
- ULN2003 çipinin tüm pinleri kolay bağlantı için dışarı alınmıştır
- XH-5P soket ile 28BYJ-48 step motoruna doğrudan bağlantı
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model Serisi | ULN Series |
| Besleme Gerilimi | 5 – 12 V DC |
| Genişlik | 18 mm |
| Yükseklik | 11 mm |
| Ağırlık | 3 g |
Paket İçeriği
- 1 × ULN2003 Step Motor Sürücü Kartı
