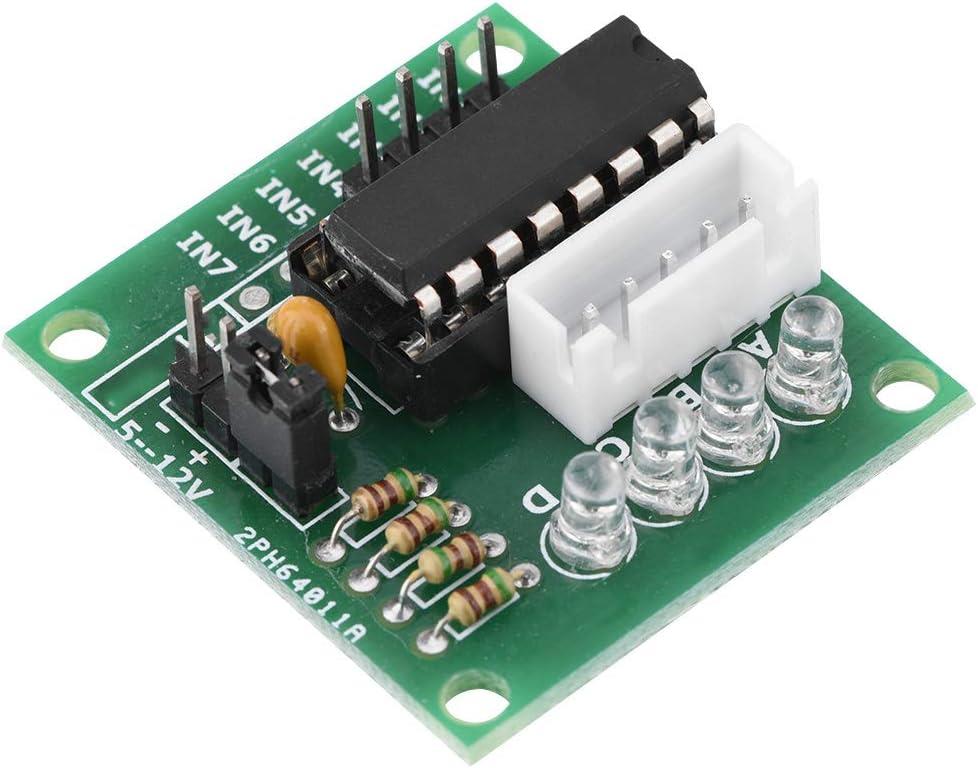

ULN2003 Yeşil Step Motor Sürücü Kartı 5V

Neden ULN2003 Yeşil Step Motor Sürücü Kartı Tercih Edilmeli?

ULN2003 yeşil step motor sürücü kartı, düşük güçlü unipolar step motorları mikrodenetleyici ile kontrol etmek için basit, ekonomik ve anlaşılır bir çözümdür. Arduino gibi geliştirme kartlarının dijital pinleri motor bobinlerini doğrudan sürecek akımı sağlayamaz. ULN2003 kartı, bu dijital pinlerden gelen IN1-IN4 sinyallerini motor bobinlerini anahtarlayacak şekilde güçlendirir.

Bu sürücü kartı, step motorların çalışma prensibini öğrenmek, sıralı bobin enerjilendirme mantığını görmek ve kontrollü açısal hareket elde etmek isteyen kullanıcılar için idealdir. Kart üzerindeki LED’ler, hangi bobinin enerjilendiğini göstererek eğitim ve hata ayıklama sürecini kolaylaştırır. Ancak bu ürün yüksek akımlı NEMA step motorlar için uygun değildir; daha büyük bipolar step motorlarda A4988, DRV8825, TB6600 gibi akım sınırlamalı step motor sürücüleri tercih edilmelidir.

Öne Çıkan Özellikler

• ULN2003 entegreli yapı: 7 kanallı Darlington transistor dizisi tabanlı düşük taraf sürücü mimarisi kullanır.
• 5V step motor uyumu: 28BYJ-48 gibi 5V unipolar step motor projelerinde yaygın olarak kullanılır.
• 5 pinli step motor soketi: Motor kablosunun kolay ve doğru şekilde bağlanmasını sağlar.

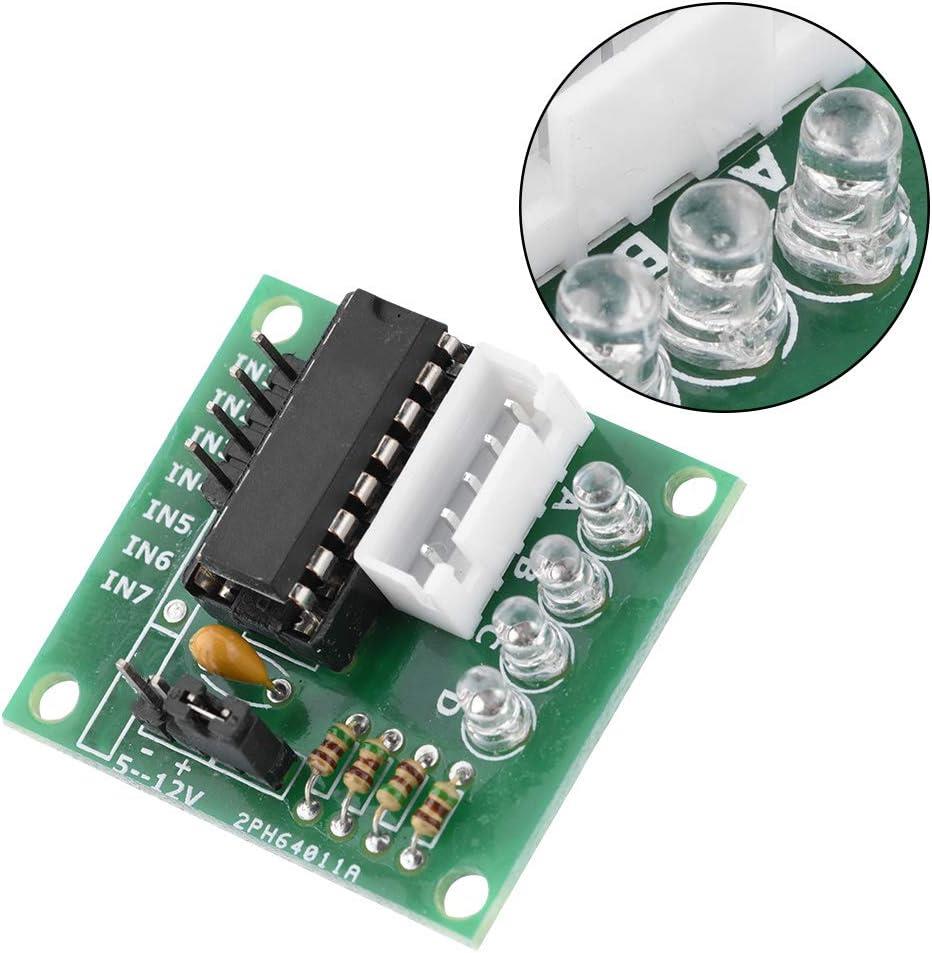

• 4 adet faz LED’i: Step motor bobinlerinin hangi sırayla enerjilendiğini görsel olarak takip etmeye yardımcı olur.
• IN1-IN4 kontrol girişleri: Arduino veya farklı mikrodenetleyici dijital pinlerinden step sırası gönderilebilir.
• 0-5V lojik kontrol: TLS ürün bilgisinde kontrol voltajı 0-5V olarak belirtilmiştir.
• 5-15V motor beslemesi: TLS ürün açıklamasında sürücü/motor voltajı 5-15V olarak verilmiştir.
• 500mA maksimum akım sınıfı: ULN2003 entegresi tek kanal için 500mA sınıfında çıkış akımına sahiptir.
• Endüktif yük koruma diyotları: ULN2003 içinde motor bobinleri gibi endüktif yükler için clamp/suppression diyotları bulunur.

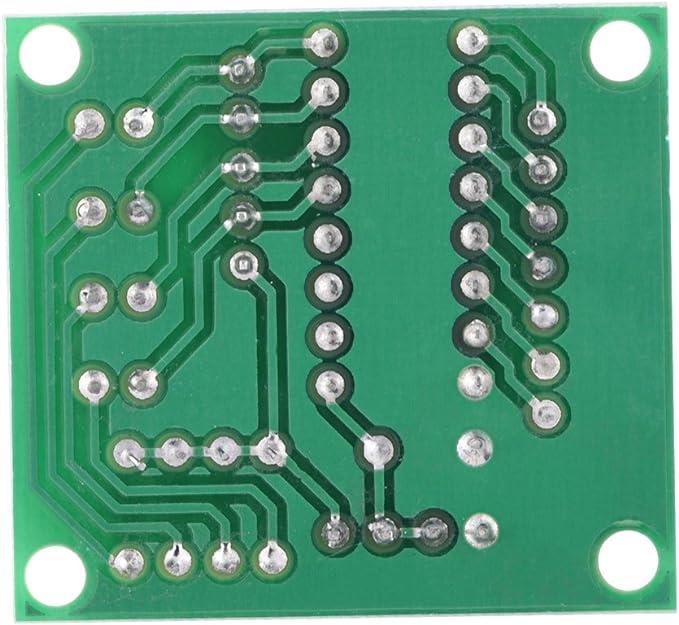

• Kompakt PCB: 42 x 30 mm boyutuyla robotik, eğitim ve prototipleme uygulamalarına kolay entegre edilir.

Kullanım Alanları

ULN2003 step motor sürücü modülü, düşük güçlü unipolar step motorların mikrodenetleyici ile sürülmesi gereken eğitim, hobi ve prototipleme projelerinde kullanılır. Özellikle küçük mekanik hareket, konumlandırma ve döner mekanizma uygulamalarında tercih edilir.

ULN2003 Yeşil Step Motor Sürücü Kartı Ne İşe Yarar?

ULN2003 Yeşil Step Motor Sürücü Kartı 5V, mikrodenetleyici pinlerinden gelen sıralı lojik sinyalleri kullanarak step motor bobinlerini sırayla enerjilendirir. Step motor, bobinlerin belirli bir sıra ile açılıp kapanması sayesinde adım adım döner. Bu sayede motorun dönüş yönü, hızı ve yaklaşık konumu yazılım üzerinden kontrol edilebilir.

Kart, step motorun güç ihtiyacını doğrudan Arduino pinlerinden almadan motor beslemesi üzerinden sağlar. Mikrodenetleyici yalnızca kontrol sinyalini üretir; ULN2003 ise motor bobinlerini toprağa doğru anahtarlayarak akım akmasını sağlar. Bu düşük taraf anahtarlama yapısı, unipolar step motorlar için pratik ve anlaşılır bir sürüş yöntemi sunar.

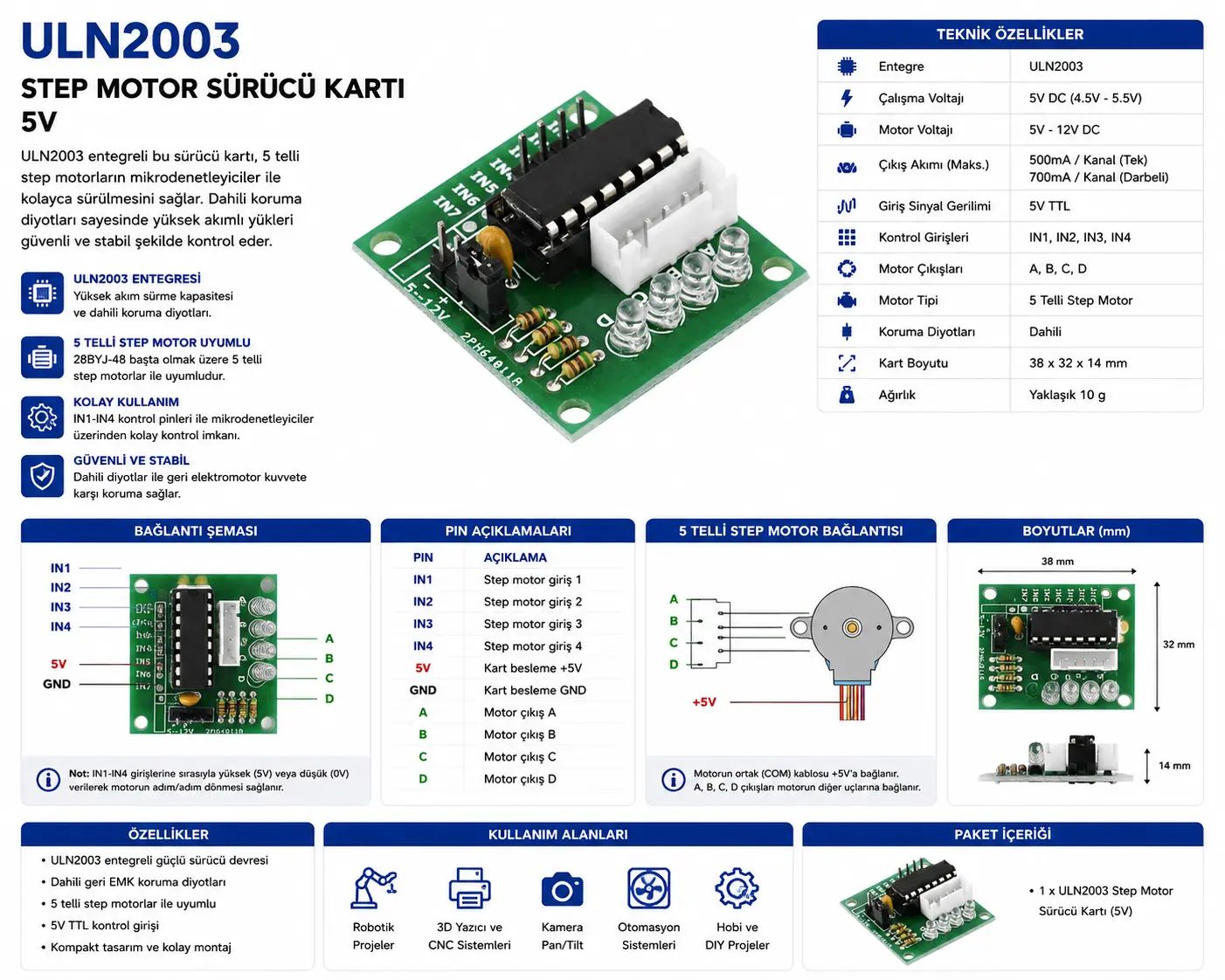

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Motoru Arduino 5V pininden beslemeyin: Step motor yük altında mikrodenetleyici kartın sağlayabileceğinden fazla akım çekebilir. Ayrı 5V güç kaynağı kullanılması önerilir.
2. GND ortak bağlantısı yapın: Harici motor beslemesi kullanıldığında Arduino GND ile sürücü kartı GND ortaklanmalıdır.
3. IN1-IN4 pinlerini dijital çıkışlara bağlayın: Step sırası Arduino veya mikrodenetleyici yazılımından bu girişlere gönderilir.
4. 5 pinli motor soketini doğru takın: 28BYJ-48 tipi motor kablosu sokete tek yönde oturacak şekilde takılmalıdır.
5. Motor besleme jumper’ını kontrol edin: Kart üzerindeki motor açma/kapama jumper konumu, motorun besleme alıp almadığını belirleyebilir.
6. Akım limitini aşmayın: ULN2003 kanal akımı sınırlıdır. Yüksek akımlı step motorlarda bu kart kullanılmamalıdır.
7. Motor ısınmasını takip edin: Step motorlar bekleme konumunda da bobinleri enerjili tutabilir; uzun süreli beklemede ısınma oluşabilir.
8. Hız ve ivmeyi kademeli ayarlayın: Step motorlar ani yüksek hız komutlarında adım kaçırabilir. Yazılımda uygun hızlanma profili kullanılmalıdır.
9. LED göstergeleri hata ayıklamada kullanın: Faz LED’leri yanmıyorsa kontrol sinyali, GND ortaklığı veya besleme bağlantısı kontrol edilmelidir.

ULN2003 Nedir?

ULN2003, yedi adet NPN Darlington transistor kanalından oluşan yüksek gerilim ve yüksek akım anahtarlama entegresidir. Mikrodenetleyici çıkışlarının doğrudan süremeyeceği röle, bobin, lamba, küçük motor ve step motor fazları gibi yükleri anahtarlamak için kullanılır.

ULN2003 entegresi düşük taraf sürücü olarak çalışır. Yani yükün bir ucu pozitif beslemeye bağlıdır, diğer ucu ULN2003 çıkışına bağlanır. İlgili giriş pini aktif olduğunda ULN2003 çıkışı GND tarafına doğru iletime geçer ve bobinden akım akar. Bu yapı 28BYJ-48 gibi unipolar step motorların fazlarını sırayla enerjilendirmek için uygundur.

28BYJ-48 Step Motor ile Nasıl Kullanılır?

28BYJ-48 step motor, 5 kablolu unipolar step motor yapısıyla ULN2003 sürücü kartlarıyla sıkça kullanılır. Motorun ortak besleme hattı ve dört faz bobin ucu bulunur. ULN2003 kartı bu dört faz ucunu IN1-IN4 sinyallerine göre sırayla anahtarlayarak motorun adım adım dönmesini sağlar.

Arduino tarafında Stepper kütüphanesi, AccelStepper kütüphanesi veya doğrudan faz sırası tablosu kullanılabilir. Dönüş yönü, faz sırasının ileri veya ters uygulanmasıyla değiştirilir. Motor hızını artırmak için adımlar arasındaki bekleme süresi azaltılır; ancak motorun mekanik ve elektriksel sınırları aşıldığında adım kaçırma görülebilir.

ULN2003 ile A4988 / DRV8825 Arasındaki Fark Nedir?

ULN2003 sürücü kartı, unipolar step motor bobinlerini açık/kapalı şeklinde anahtarlayan Darlington transistor dizisidir. Genellikle 28BYJ-48 gibi düşük güçlü 5 pinli motorlarda kullanılır. Akım sınırlama, mikrostep veya bipolar motor sürme gibi gelişmiş özellikler sunmaz.

A4988 ve DRV8825 ise bipolar step motorlar için geliştirilmiş akım kontrollü step motor sürücüleridir. NEMA17 gibi 4 kablolu step motorlarda akım limiti, mikrostep çözünürlüğü ve daha yüksek performans gerektiğinde tercih edilir. Bu nedenle motor tipi bilinmeden sürücü seçimi yapılmamalıdır. 5 pinli unipolar motor için ULN2003; 4 kablolu bipolar step motor için A4988, DRV8825 veya TB6600 sınıfı sürücüler daha doğru seçim olabilir.

ULN2003 Step Motor Sürücü Kartı Hangi Ürünlerle Birlikte Kullanılır?

Bu ULN2003 Yeşil Step Motor Sürücü Kartı 5V, 28BYJ-48 5V step motor, Arduino Uno, Arduino Nano, Arduino Mega, ESP32, STM32, Raspberry Pi Pico, 5V güç kaynakları, breadboard, jumper kablolar, robotik mekanik parçalar, döner tabla mekanizmaları, OLED/LCD ekranlar ve sensör modülleriyle birlikte kullanılabilir. Bağlantı öncesinde motor tipi, motor besleme gerilimi, ortak GND, faz sırası, kanal akımı ve sürücü kartının akım kapasitesi kontrol edilmelidir.

Teknik Referans

Texas Instruments ULN2003A resmi ürün bilgisinde entegre, 50V 7 kanallı Darlington transistor dizisi olarak tanımlanır. Ürün sayfasında tek çıkış için 500mA akım sınıfı, 50V maksimum çıkış gerilimi, TTL/CMOS giriş uyumluluğu ve endüktif yük anahtarlama için çıkış clamp diyotları bilgisi yer alır. Detaylı teknik bilgi için
Texas Instruments ULN2003A resmi ürün sayfasını inceleyebilirsiniz.

STMicroelectronics ULN2001/ULN2002/ULN2003/ULN2004 datasheet dokümanında ULN2003 ailesinin yedi Darlington kanal içerdiği, kanal başına 500mA sürekli kolektör akımı, 600mA tepe akım, 50V çıkış gerilimi ve endüktif yükler için entegre suppression diyotları sunduğu belirtilir. Detaylı bilgi için
STMicroelectronics ULN2003 resmi datasheet dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x ULN2003 Yeşil Step Motor Sürücü Kartı 5V

Sık Sorulan Sorular

ULN2003 Yeşil Step Motor Sürücü Kartı 5V nedir?

Arduino ve mikrodenetleyici projelerinde 5 pinli unipolar step motorları kontrol etmek için kullanılan ULN2003 tabanlı motor sürücü kartıdır.

Hangi motorlarla kullanılır?

Genellikle 28BYJ-48 gibi 5 pinli unipolar step motorlarla kullanılır.

NEMA17 motor sürer mi?

Hayır. NEMA17 gibi yüksek akımlı bipolar step motorlar için A4988, DRV8825 veya TB6600 gibi akım kontrollü sürücüler tercih edilmelidir.

Arduino ile uyumlu mu?

Evet. IN1-IN4 girişleri Arduino dijital pinlerinden kontrol edilebilir.

Motoru Arduino 5V pininden beslemek doğru mu?

Önerilmez. Step motor yük altında fazla akım çekebilir. Ayrı 5V motor beslemesi kullanılmalı ve GND ortaklanmalıdır.

Kart üzerindeki LED’ler ne işe yarar?

4 adet LED, step motor fazlarının hangi sırayla enerjilendiğini gösterir ve hata ayıklamayı kolaylaştırır.

Motor soketi kaç pinlidir?

Kart üzerinde 5 pinli step motor bağlantı soketi bulunur.

Kontrol voltajı nedir?

TLS ürün bilgisinde kontrol voltajı 0-5V olarak belirtilmiştir.

Maksimum akım nedir?

TLS ürün açıklamasında maksimum akım 500mA olarak belirtilmiştir. Bu değer kanal ve ısıl koşullara göre dikkatli değerlendirilmelidir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet ULN2003 Yeşil Step Motor Sürücü Kartı 5V bulunur.
