Genel Ürün Özellikleri

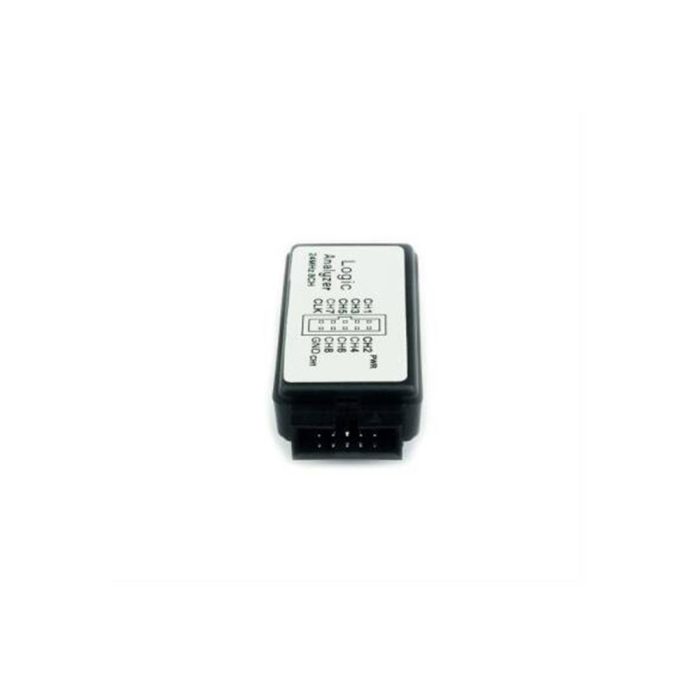

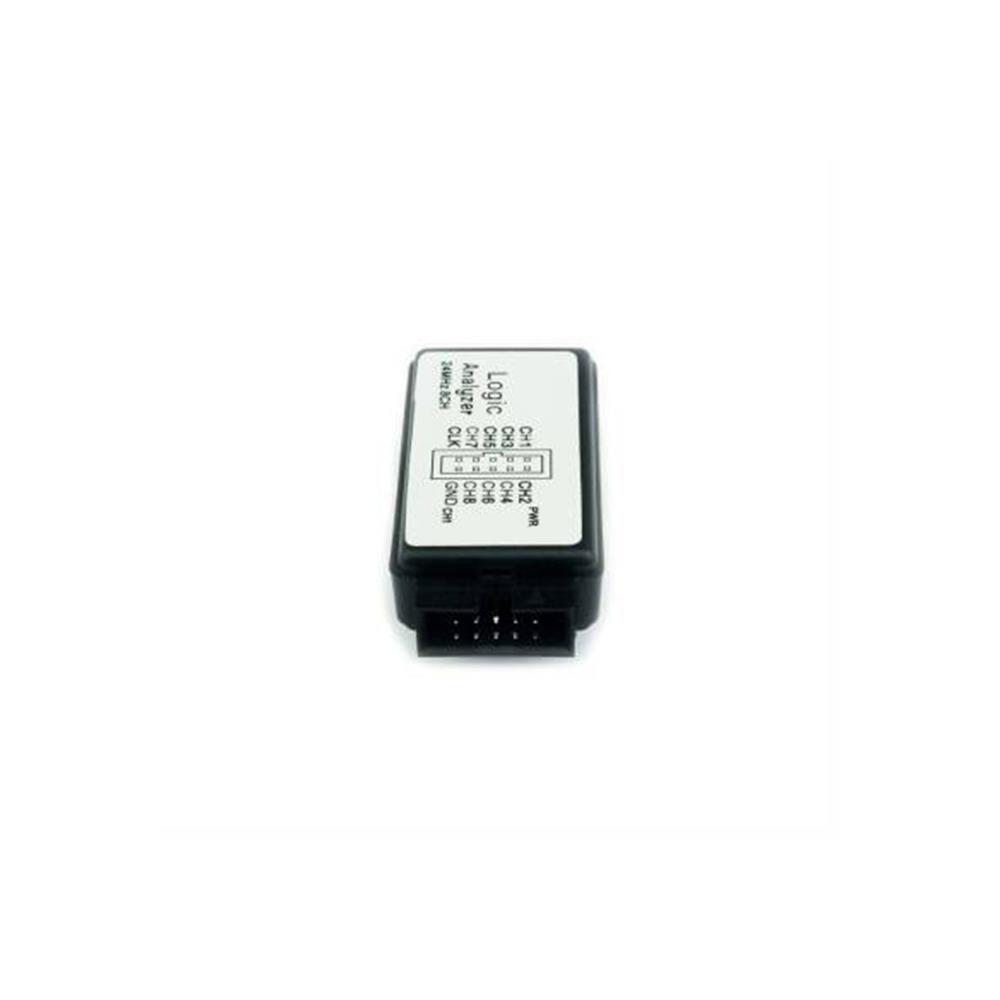

USB Lojik Analizör – 24 MHz 8 Kanal MCU ARM FPGA DSP Hata Ayıklama Aracı, dijital sinyalleri detaylı olarak incelemek ve UART, I2C (IIC), SPI, CAN gibi haberleşme protokollerini analiz etmek için tasarlanmış kompakt bir USB lojik analizör modülüdür. 24 MHz örnekleme hızı ve 8 kanal girişi sayesinde, MCU, ARM, FPGA ve DSP tabanlı projelerde gelişmiş debugging ve protokol çözümleme imkânı sunar.
Pahalı bir osiloskop yatırımı yapmadan önce, dijital devrelerinizi gözlemlemek için ideal bir başlangıç aracı olup, 0–5,5V aralığındaki lojik seviyeleri izleyebilir. Arduino geliştirme kartları ile çalışan projelerinizde bu analizörü, TLS Robotik’in Arduino modelleri ile birlikte kullanarak haberleşme hatalarını çok daha hızlı tespit edebilirsiniz. İnce test noktalarına daha rahat erişmek için ise lojik analizör için kancalı test prop konnektörleri ile birlikte kullanılması tavsiye edilir.
Başlıca Özellikler
- 24 MHz’e kadar örnekleme hızı ve 8 kanal dijital giriş ile UART, I2C, SPI, CAN gibi dijital protokollerin detaylı analizine imkân tanır.
- 0–5,5V lojik seviye desteği ve 1,5V eşik gerilimi ile 5V ve birçok 3,3V tabanlı mikrodenetleyici kartı ile uyumlu çalışır.
- Üzerindeki lojik seviye LED göstergesi (CH0) sinyal durumunu görsel olarak takip etmenizi sağlayarak hata ayıklamayı kolaylaştırır.
- USB beslemeli yapı sayesinde ek güç kaynağı gerektirmez; doğrudan bilgisayarınıza bağlayarak kullanabilirsiniz.
- Ayarlanabilir örnekleme hızı (24 MHz’ten 25 kHz’e kadar) ile hem yüksek hızlı veri hatlarını hem de yavaş sinyalleri verimli biçimde yakalayabilirsiniz.
- MCU, ARM, FPGA ve DSP tabanlı gömülü sistem geliştirme süreçlerinde, haberleşme hatalarını ve zamanlama sorunlarını kısa sürede tespit etmeye yardımcı olur.
- Kompakt boyutlar ve beraber gelen Dupont kablo seti ile breadboard, geliştirme kartı ve prototip PCB’lere hızlı ve düzenli bağlantı sağlar.
- Düşük maliyetli yapısına rağmen 10T’ye kadar veri derinliği ile pratikte pek çok gömülü uygulama için fazlasıyla yeterli kayıt kapasitesi sunar.
Teknik Detaylar
| Özellik | Değer |
|---|---|
| Ürün Tipi | USB lojik analizör / dijital sinyal analiz ve debug aracı |
| Model | USB Logic Analyze 24M 8CH, MCU ARM FPGA DSP Debug Tool |
| Giriş (Lojik) Gerilim Aralığı | 0 ~ 5,5V |
| Eşik Gerilimi (Threshold) | 1,5V (1,5V altı “0 – LOW”, üstü “1 – HIGH” olarak algılanır) |
| Örnekleme Hızı | Ayarlanabilir – 24MHz, 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500kHz, 250kHz, 200kHz, 100kHz, 50kHz, 25kHz |
| Kanal Sayısı | 8 dijital kanal |
| Lojik Seviye Göstergesi | CH0 için lojik seviye LED’i (Logical light indication) |
| Giriş Özellikleri | 5 pF giriş kapasitansı, yaklaşık 100 kΩ giriş direnci |
| Besleme | USB üzerinden besleme (ek güç kaynağı gerektirmez) |
| Desteklenen Protokoller | UART, I2C (IIC), SPI, CAN ve diğer yaygın dijital protokoller (otomatik analiz desteği) |
| Veri Yükleme | Gerçek zamanlı data upload, örnekleme derinliği maks. 10T (uygulamada fazlasıyla yeterli) |
| Dupont Kablo Uzunluğu | 20 cm (yaklaşık) |
| USB Kablo Uzunluğu | 50 cm (yaklaşık) |
| Boyutlar (U x G x Y) | 54 x 27 x 15 mm |
| Ağırlık | 55 g (yaklaşık) |
| Tipik Kullanım Alanları | MCU / ARM geliştirme, FPGA & DSP projeleri, UART / I2C / SPI / CAN haberleşme debug işlemleri, dijital devre tasarımı ve eğitim amaçlı analiz |
| Not | Ürün rengi ve gövde tipi stok durumuna göre küçük farklılıklar gösterebilir. |

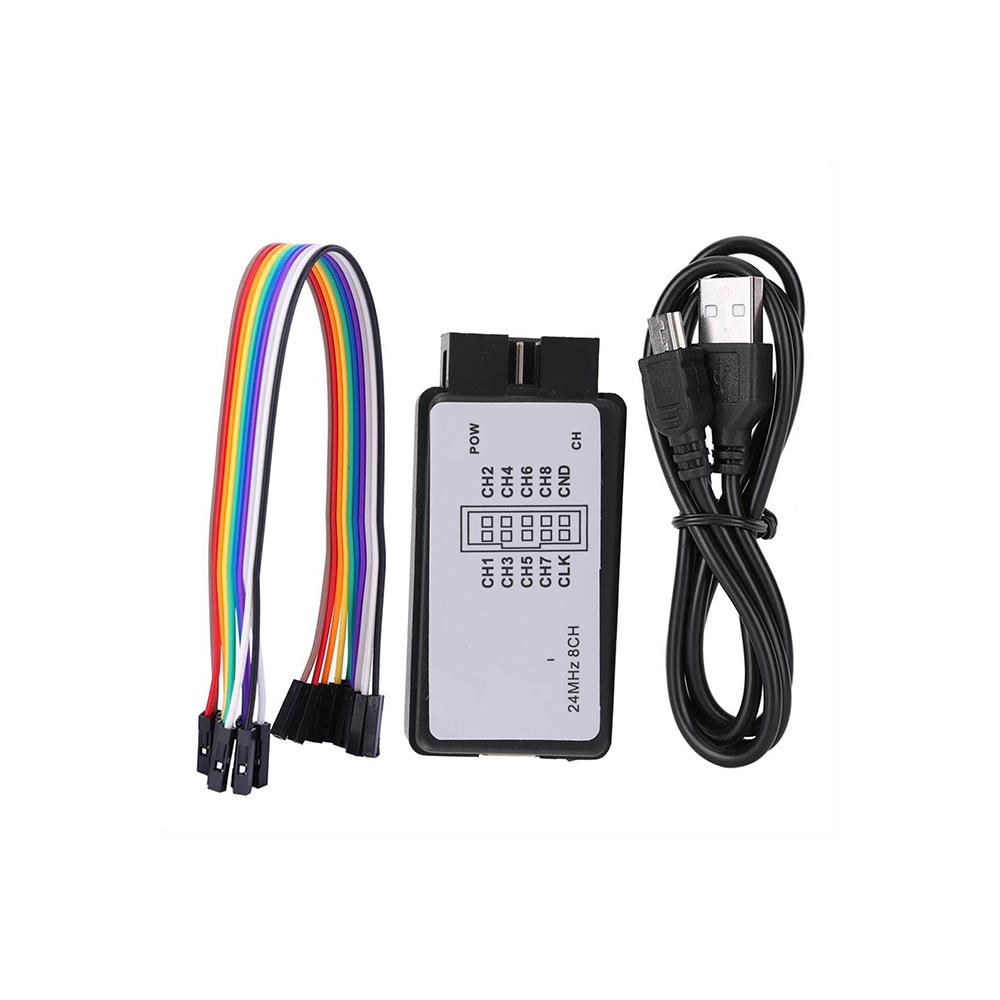

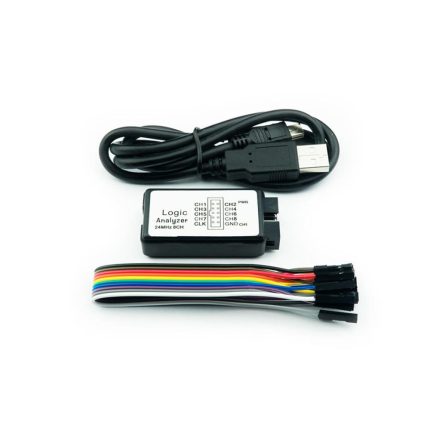

Paket İçeriği
- 1 x USB Lojik Analizör – 24 MHz 8 Kanal MCU ARM FPGA DSP Hata Ayıklama Aracı
- 1 x USB bağlantı kablosu
- 1 x 10’lu çok renkli Dupont kablo seti (prob bağlantıları için)
