W5500 SPI to Ethernet Donanımsal TCP/IP Ağ Modülü

W5500 SPI to Ethernet Donanımsal TCP/IP Ağ Modülü

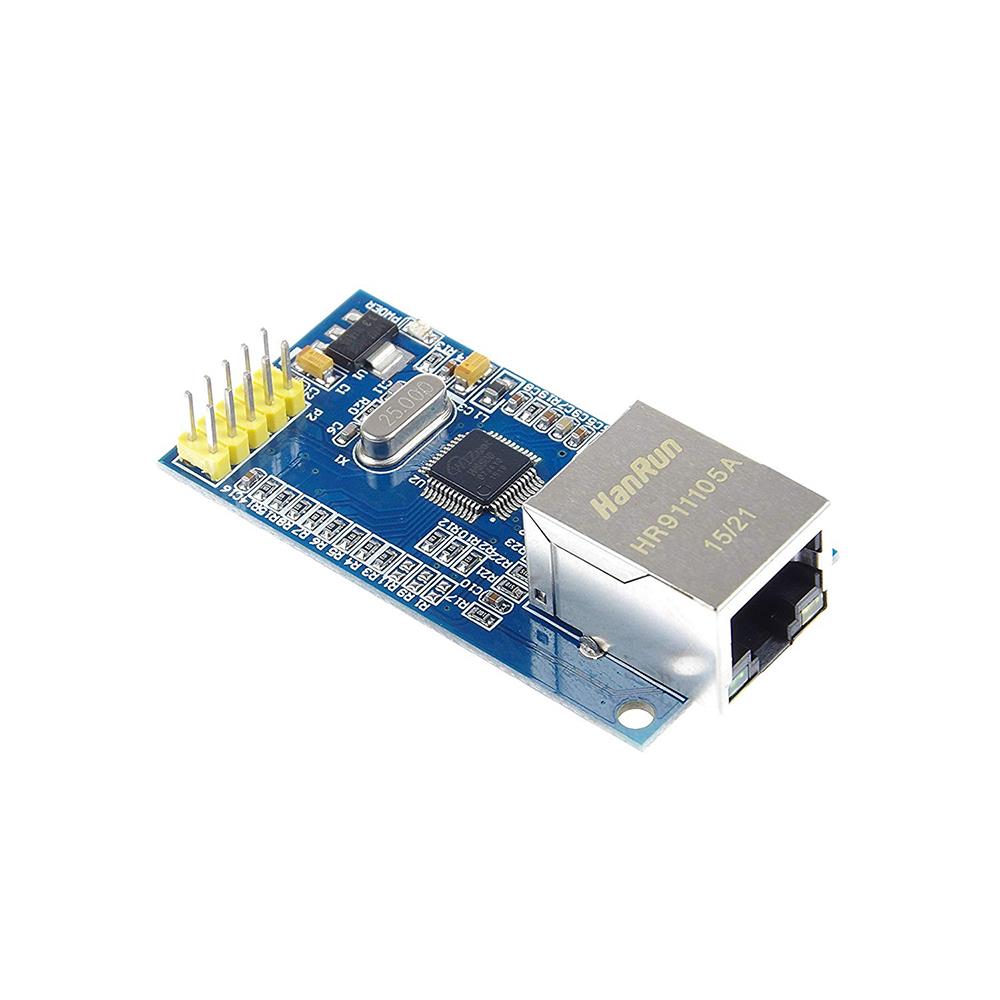

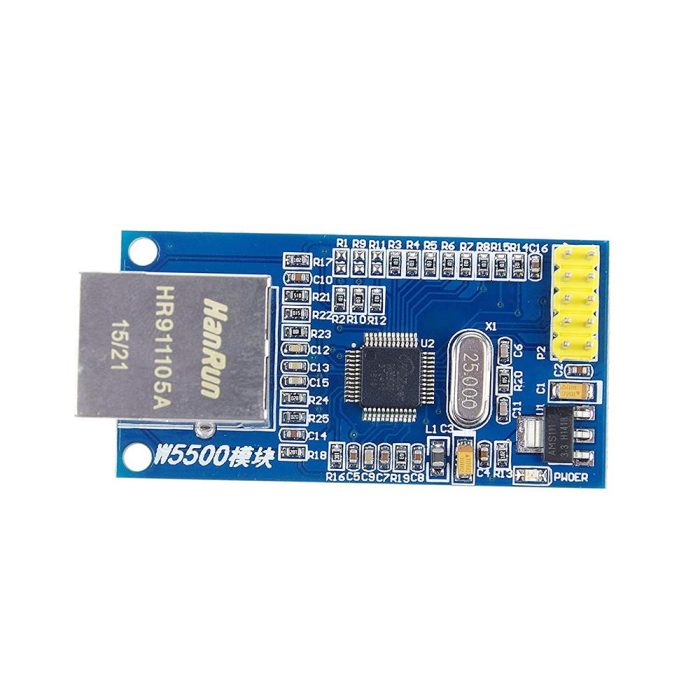

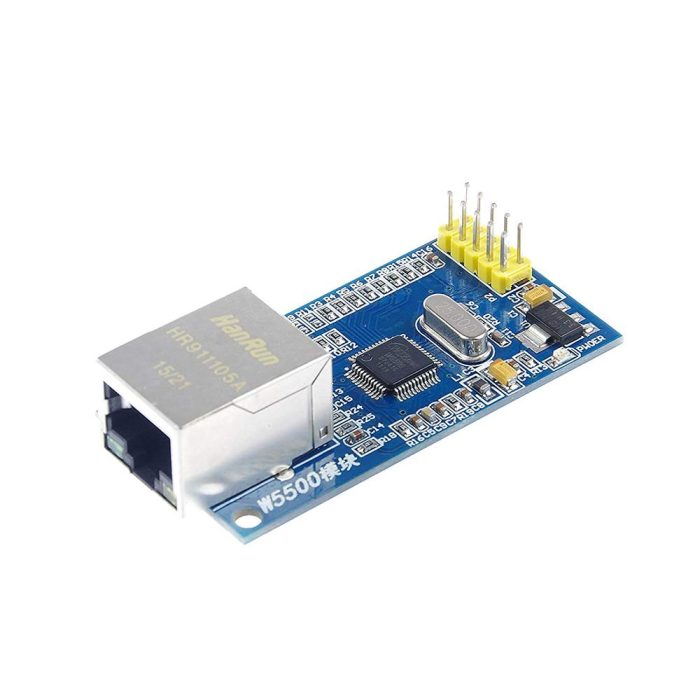

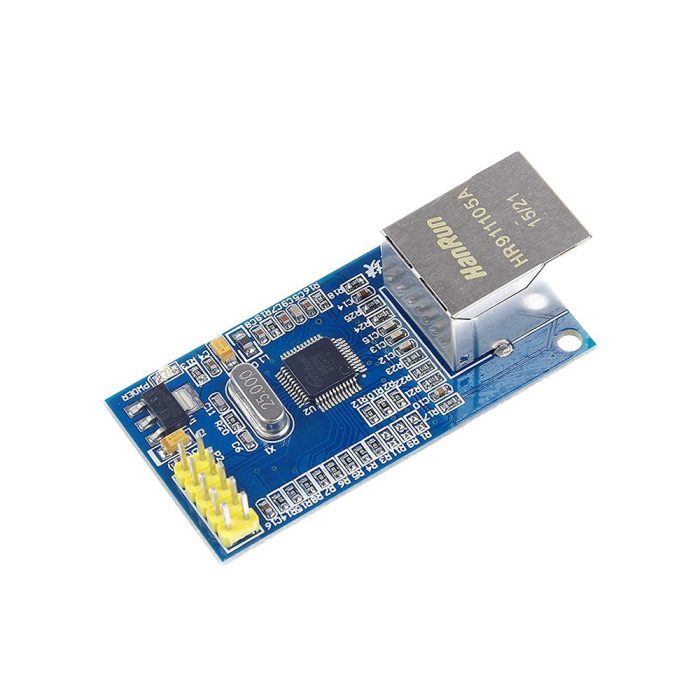

W5500 Ethernet Modülü, mikrokontrolcü tabanlı (MCU) uygulamalarınıza basit, hızlı ve son derece stabil bir ağ bağlantısı eklemek için tasarlanmış, yüksek performanslı bir çözümdür. Özellikle, bu modül, tüm TCP/IP protokol yığınını donanımsal olarak kendi üzerinde işleyerek mikrokontrolcünüzün değerli kaynaklarını (işlem gücü ve bellek) tüketmez. Sonuç olarak, projenizin ana görevlerine odaklanmasını sağlayarak daha verimli ve güvenilir bir sistem mimarisi sunar.

Genel Ürün Özellikleri

Bu modülün kalbinde, WIZNET firmasının gelişmiş W5500 çipi yer almaktadır. Geleneksel yazılım tabanlı ağ çözümlerinin aksine W5500, TCP, UDP, IPv4, ICMP, ARP, IGMP ve PPPoE gibi kritik ağ protokollerini doğrudan donanım mantığıyla çalıştırır. Bu yaklaşım, ağ işlemlerinde neredeyse sıfır gecikme ve yüksek veri hacmi (throughput) sağlar. Bununla birlikte, modül sadece bir çipten ibaret değildir; üzerinde 10/100 Ethernet MAC (Medya Erişim Kontrolü) ve PHY (Fiziksel Katman) birimlerini de barındırır. Kısacası, bu modül size entegre bir “tak ve çalıştır” ağ çözümü sunar.

Donanım Mimarisi ve Entegrasyon

W5500 modülü, mikrokontrolcünüz ile son derece hızlı ve evrensel bir arayüz olan SPI (Serial Peripheral Interface) üzerinden haberleşir. 80MHz’e varan SPI saat frekanslarını desteklemesi sayesinde, veri aktarımı sırasında darboğaz oluşmasını engeller. Ek olarak, dahili 32KB’lık TX/RX tampon belleği, gelen ve giden veri paketlerini geçici olarak depolayarak MCU’nun sürekli meşgul edilmesinin önüne geçer. Bu da sisteminizin genel performansını ve yanıt verme hızını önemli ölçüde artırır. Modülün hem 3.3V hem de 5V güç kaynaklarıyla çalışabilmesi, onu Arduino, STM32, PIC, 51 SCM gibi farklı mimarilerdeki çok sayıda mikrokontrolcü ile uyumlu kılar.

Kullanım Alanları

W5500 modülünün sunduğu stabilite ve kullanım kolaylığı, onu amatör hobi projelerinden ticari ve endüstriyel ürünlere kadar geniş bir yelpazede ideal bir seçenek haline getirir. Özellikle donanım tabanlı yapısı, onu güvenilirliğin kritik olduğu uygulamalarda bir adım öne çıkarır.

Nesnelerin İnterneti (IoT) ve Akıllı Ev Sistemleri

• Uzaktan Sensör Okuma: Tarım, meteoroloji veya ev otomasyonu için sensör verilerini (sıcaklık, nem, basınç vb.) toplayıp bir sunucuya gönderme.
• Akıllı Kontrol Cihazları: İnternet üzerinden kontrol edilebilen akıllı prizler, aydınlatma anahtarları veya panjur sistemleri.
• Veri Kayıt Cihazları (Datalogger): Toplanan verileri periyodik olarak uzak bir veritabanına veya bulut platformuna kaydetme.

Endüstriyel Otomasyon ve Güvenlik

• Fabrika Otomasyonu: Üretim hattındaki makinelerin durumunu izleme ve kontrol etme.
• Erişim Kontrol Sistemleri: Kart okuyucuları veya biyometrik sensörleri merkezi bir sunucuya bağlama.
• Güvenlik Sistemleri: DVR’lar, ağ kameraları ve alarm panelleri için güvenilir ağ bağlantısı sağlama.
• Seri-Ethernet Dönüştürücüler: RS232/RS485 gibi eski seri portlu cihazları modern TCP/IP ağlarına dahil etme.

Teknik Özellikler

Nasıl Kullanılır? (Arduino ile Örnek)

Önemli Not: Bu modül 3.3V ile çalışır ancak pinleri 5V toleranslıdır. Yine de en stabil çalışma için Arduino gibi 5V mikrokontrolcüler ile kullanırken bir lojik seviye çevirici (logic level shifter) kullanmanız şiddetle tavsiye edilir.

1. Fiziksel Bağlantılar: Modülü Arduino’nuza aşağıdaki gibi bağlayın. Bu, standart SPI pinleridir.
   • VCC -> 5V veya 3.3V
   • GND -> GND
   • MOSI -> Pin 11
   • MISO -> Pin 12
   • SCK -> Pin 13
   • NSS/SCS -> Pin 10 (Değiştirilebilir)
2. Kütüphane Kurulumu: Arduino IDE’yi açın. “Taslak > Library Ekle > Kütüphaneleri Yönet” menüsüne gidin. Arama kutusuna “Ethernet2” yazın ve çıkan kütüphaneyi kurun. Bu kütüphane W5500 için optimize edilmiştir.
3. Örnek Kod: Kütüphane kurulumundan sonra “Dosya > Örnekler > Ethernet2 > WebServer” örneğini açın. Kodun en üstündeki MAC adresini, ağınızda başka bir cihaz tarafından kullanılmayan benzersiz bir adresle değiştirin.
4. Test ve Çalıştırma: Kodu Arduino’nuza yükleyin ve modüle bir Ethernet kablosu takın. Seri monitörü açtığınızda, modülün DHCP üzerinden aldığı IP adresini göreceksiniz. Bu IP adresini bir web tarayıcısına yazdığınızda, Arduino’nun sunduğu basit web sayfasını görmelisiniz.

Sıkça Sorulan Sorular

Soru: W5500 modülü ile ENC28J60 modülü arasındaki fark nedir? Hangisini seçmeliyim?

Cevap: Temel fark, ağ protokollerinin nasıl işlendiğidir. W5500, TCP/IP yığınını donanımsal olarak işlerken, ENC28J60 sadece MAC ve PHY katmanlarını içerir ve TCP/IP işlemleri mikrokontrolcü üzerinde yazılımsal olarak çalışır. Sonuç olarak: W5500 daha hızlı, daha stabildir ve MCU’ya çok daha az yük bindirir; bu nedenle profesyonel ve güvenilirlik gerektiren projeler için idealdir. ENC28J60 ise daha ucuz bir alternatiftir ancak daha fazla MCU kaynağı (RAM ve işlem gücü) gerektirir ve performansı daha düşüktür.

Soru: Modülüm IP adresi alamıyor veya ağa bağlanmıyor. Ne yapmalıyım?

Cevap: Bu yaygın bir sorundur ve genellikle birkaç temel adımdan biri atlandığında oluşur. Kontrol listeniz şu şekilde olmalı: 1) Tüm SPI ve güç bağlantılarınızın doğru ve sağlam olduğundan emin olun. 2) Ethernet kablosunun hem modüle hem de yönlendiriciye (router) düzgün takıldığını ve kablonun çalıştığını doğrulayın. 3) Arduino kodunuzdaki MAC adresinin ağınızda benzersiz olduğundan emin olun. 4) Yönlendiricinizin DHCP sunucusunun aktif olduğundan ve yeni cihazlara IP adresi atadığından emin olun.

Soru: Bu modül ile bir HTTPS (SSL/TLS) güvenli bağlantısı kurabilir miyim?

Cevap: Bu önemli bir sorudur. W5500 çipi, donanımsal olarak SSL/TLS şifrelemesini desteklemez. Sadece ham TCP ve UDP paketlerini işler. HTTPS bağlantısı kurmak için gereken SSL/TLS katmanının, mikrokontrolcü üzerinde yazılımsal olarak çalıştırılması gerekir. Bu, Arduino UNO gibi 8-bit MCU’lar için oldukça ağır bir yüktür ve pratik değildir. Ancak, ESP32 veya STM32 gibi daha güçlü 32-bit mikrokontrolcüler, gerekli şifreleme kütüphanelerini çalıştırarak W5500 üzerinden HTTPS bağlantısı kurabilir.

Soru: 8 adet soket (socket) tam olarak ne anlama geliyor?

Cevap: Bir “soket”, ağ üzerindeki bir iletişim uç noktasıdır. W5500’ün 8 adet bağımsız donanım soketine sahip olması, cihazınızın aynı anda 8 farklı ağ bağlantısını yönetebileceği anlamına gelir. Örneğin, 1. soketi bir web sunucusu olarak kullanırken (gelen isteklere yanıt verir), 2. soketi bir NTP istemcisi olarak kullanıp internetten zaman bilgisi çekebilir ve 3. soketi de bir MQTT istemcisi olarak kullanıp IoT sunucusuna veri gönderebilirsiniz. Tüm bunlar, birbirini engellemeden eş zamanlı olarak gerçekleşebilir.
