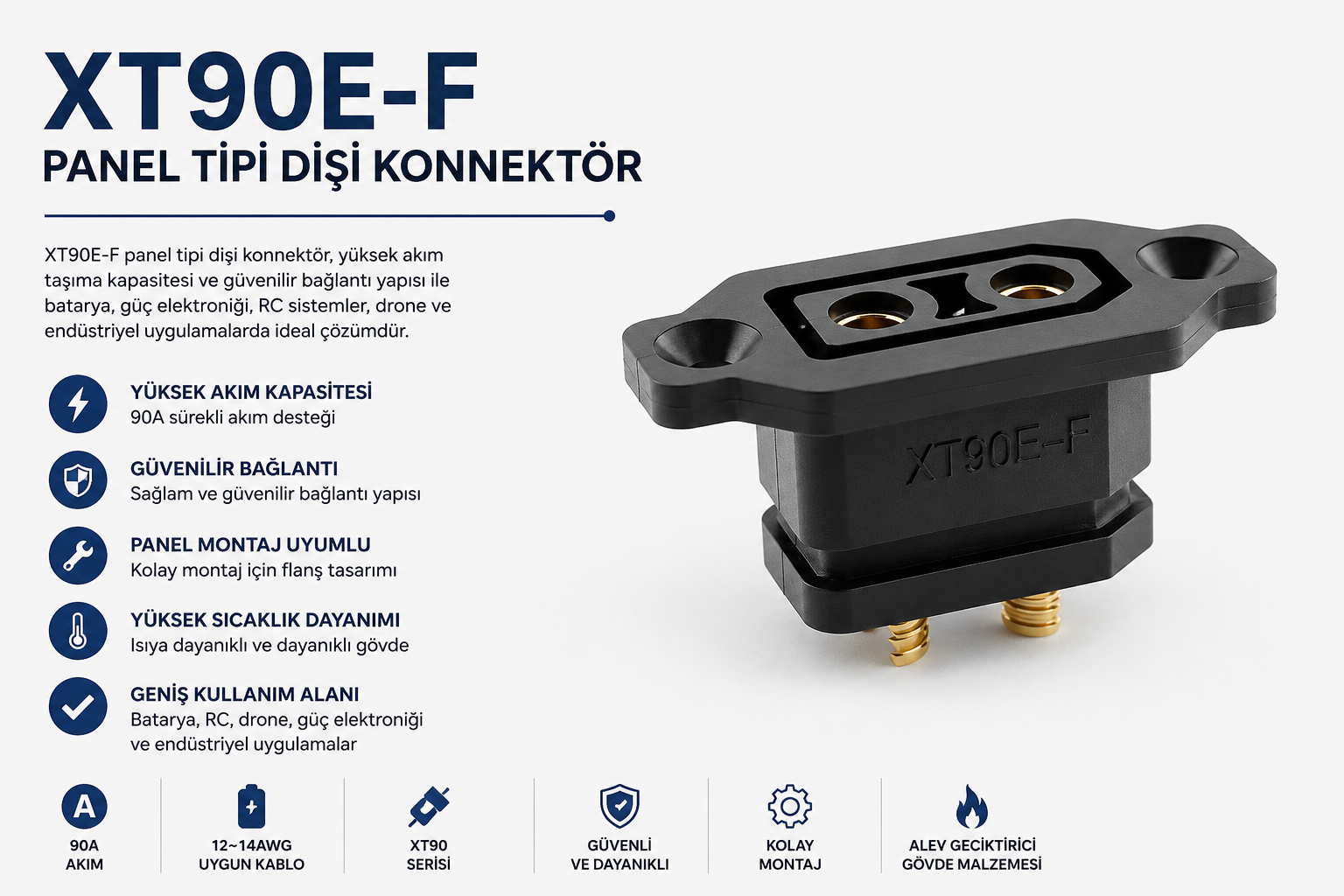

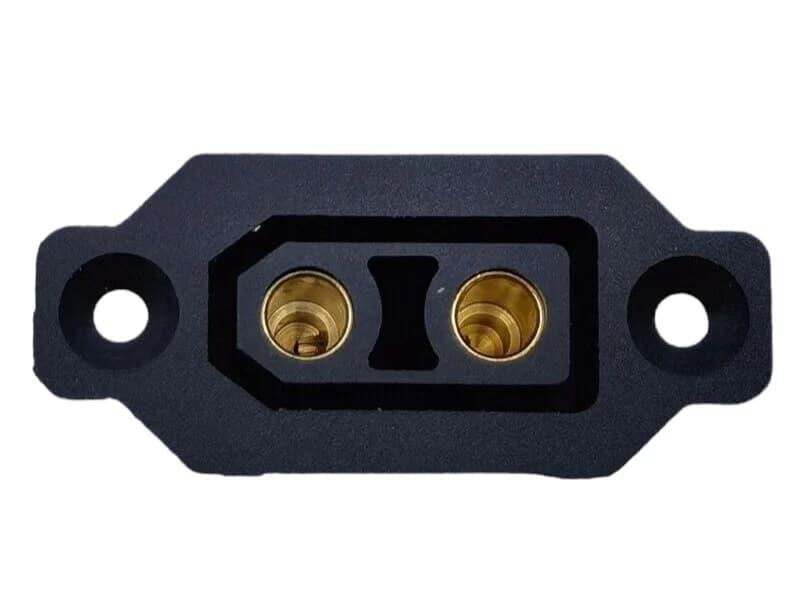

XT90E-F Panel Tipi Dişi Konnektör

Neden XT90E-F Panel Tipi Dişi Konnektör Tercih Edilmeli?

Yüksek akımlı DC güç bağlantılarında konnektör kalitesi sistem güvenliği için kritik öneme sahiptir. Düşük kaliteli veya akım kapasitesi yetersiz konnektörlerde temas direnci artabilir, bağlantı noktası ısınabilir ve voltaj düşümü oluşabilir. XT90E-F Panel Tipi Dişi Konnektör, yüksek akım gerektiren uygulamalarda daha sağlam, daha düzenli ve panel üzerine sabitlenebilir bir bağlantı çözümü sunar.

Panel tipi tasarım, konnektörün serbest kablo ucunda kalması yerine cihaz gövdesine sabitlenmesini sağlar. Bu yapı, batarya kutusu, taşınabilir güç kaynağı, robotik sistem, drone yer istasyonu, RC araç güç hattı veya test düzeneği gibi sık sök-tak yapılan uygulamalarda daha profesyonel bir kullanım sağlar.

Öne Çıkan Özellikler

• XT90E-F dişi konnektör: Standart XT90 erkek fişlerle uyumlu panel tipi dişi bağlantı sunar.
• Panel montajlı yapı: Vidalı montaj delikleri sayesinde kutu, gövde veya kontrol paneline sabitlenebilir.
• 45A sürekli akım kapasitesi: Yüksek akım gerektiren batarya ve güç sistemi uygulamalarında kullanılabilir.
• 90A kısa süreli akım desteği: Kısa süreli yüksek akım çekişlerinde uygun kablo kesiti ve bağlantı kalitesiyle değerlendirilebilir.
• DC 500V anma gerilimi: Yüksek gerilim sınıfındaki DC uygulamalar için ürün sınıfına uygun dayanım sunar.
• Altın kaplamalı bakır kontak: Düşük temas direnci ve kararlı güç aktarımı sağlar.
• 0.4 mΩ iç direnç: Güç kaybını ve bağlantı ısınmasını azaltmaya yardımcı düşük dirençli kontak yapısına sahiptir.
• Isıya dayanıklı gövde: -20°C ile 120°C aralığında sıcaklık dayanımı sunan kaliteli plastik gövde yapısına sahiptir.

Nerelerde Kullanılır?

XT90E-F Panel Tipi Dişi Konnektör, yüksek akımlı DC güç aktarımı gereken elektronik ve elektromekanik sistemlerde kullanılır. XT60 konnektörün yetersiz kalabileceği daha yüksek güçlü batarya, motor sürücü ve güç dağıtım uygulamalarında XT90 sınıfı konnektör tercih edilebilir.

XT90E-F Panel Tipi Dişi Konnektör Ne İşe Yarar?

XT90E-F panel tipi dişi konnektör, yüksek akım taşıyan DC güç hatlarında güvenli, sökülebilir ve panel üzerine sabitlenebilir bağlantı noktası oluşturmak için kullanılır. Batarya, ESC, motor sürücü, DC güç kaynağı, BMS, şarj sistemi veya güç dağıtım kartı gibi bileşenler arasında sağlam bir elektriksel bağlantı sağlar.

Panel montaj yapısı sayesinde konnektör, cihaz kasası veya batarya kutusu üzerinde sabit bir güç portu gibi kullanılabilir. Bu durum, özellikle sık sök-tak yapılan güç bağlantılarında mekanik dayanıklılığı artırır ve kablolamanın daha düzenli olmasına yardımcı olur.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Polariteyi kontrol edin: Pozitif ve negatif uçlar karıştırılmamalıdır. Ters bağlantı batarya, ESC veya bağlı cihaza zarar verebilir.
2. Uygun kablo kesiti kullanın: 45A ve üzeri yüksek akım uygulamalarında kablo kesiti sistem akımına uygun seçilmelidir.
3. Lehim bağlantısını güçlü yapın: Kontaklara yapılan lehim düşük dirençli, dolgun ve soğuk lehimsiz olmalıdır.
4. Panel montajını sağlam yapın: Konnektör vidalı bağlantı noktalarından gövdeye sabitlenmeli, kablo yükü doğrudan lehim noktasına bindirilmemelidir.
5. Isı kontrolü yapın: Sürekli yüksek akım altında konnektör, lehim noktaları ve kablo yüzeyi ısınma açısından kontrol edilmelidir.
6. Kısa devre riskini azaltın: Açıkta kalan lehim noktaları makaron, izole bant veya uygun mekanik muhafaza ile korunmalıdır.
7. Uyumlu XT90 erkek konnektör kullanın: Güvenli mekanik temas ve düşük dirençli bağlantı için kaliteli XT90 erkek fiş tercih edilmelidir.

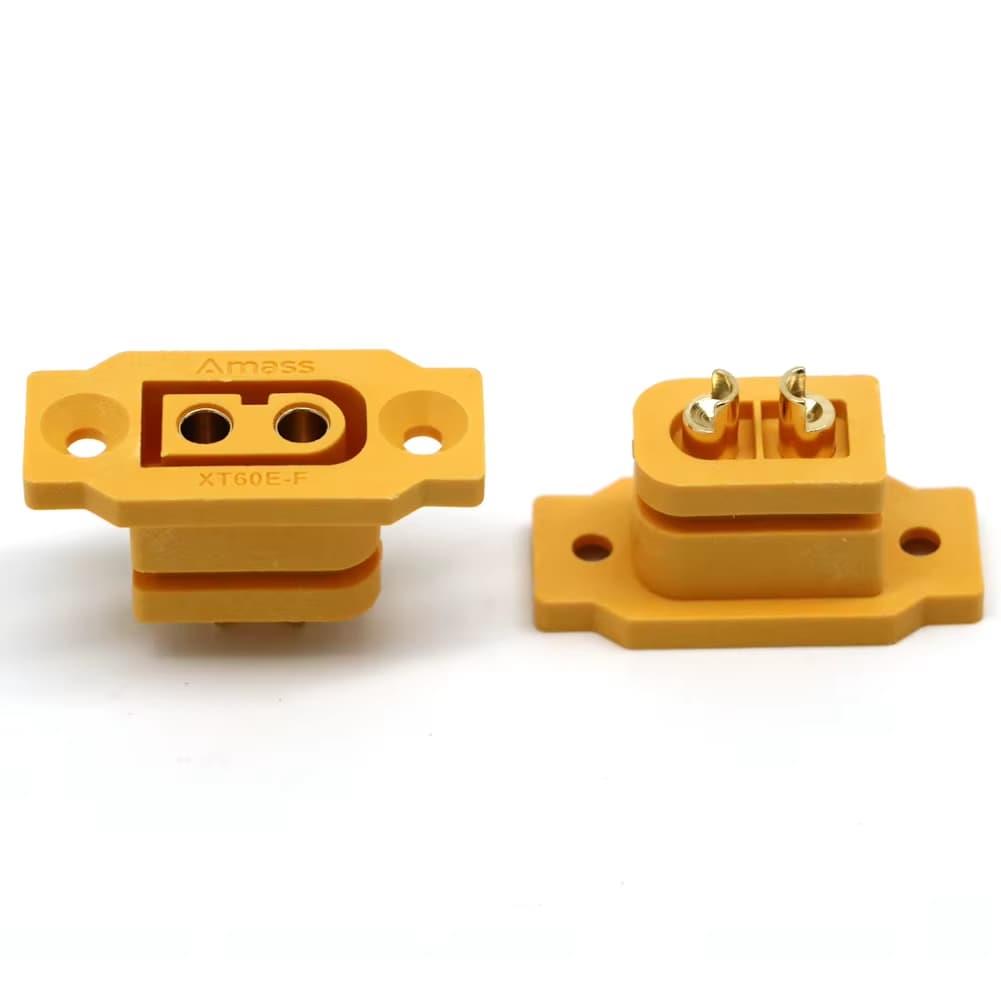

XT90E-F ile XT60E-F Arasındaki Fark Nedir?

XT60E-F ve XT90E-F ürünleri panel tipi dişi güç konnektörü olarak benzer kullanım mantığına sahiptir. Temel fark akım kapasitesi ve fiziksel boyuttur. XT60E-F daha kompakt ve orta-yüksek akım uygulamaları için uygundur. XT90E-F ise daha yüksek akım gerektiren batarya, motor sürücü, drone, RC ve güç dağıtım sistemlerinde tercih edilir.

XT90E-F Panel Tipi Dişi Konnektör, daha büyük kontak yüzeyi ve daha yüksek akım kapasitesi sayesinde yüksek güçlü LiPo batarya sistemlerinde XT60 sınıfına göre daha güvenli bir seçim olabilir. Ancak en doğru seçim, sistemin sürekli akım ihtiyacına, tepe akımına, kablo kesitine ve montaj koşullarına göre yapılmalıdır.

Hangi Ürünlerle Birlikte Kullanılır?

Bu XT90E-F panel tipi dişi konnektör, XT90 erkek konnektörler, LiPo piller, 18650 batarya paketleri, BMS kartları, ESC motor sürücüleri, DC güç kaynakları, şarj cihazları, silikon kablolar, lehimleme ekipmanları ve yüksek akım bağlantı sistemleriyle birlikte kullanılabilir. Projede akım kapasitesi, kablo kesiti ve mekanik montaj güvenliği doğru planlanmalıdır.

Teknik Referans

XT90E-F panel tipi dişi konnektörün teknik ürün bilgileri ve kullanım alanları hakkında ek bilgi için
XT90E-F panel montaj dişi konnektör ürün bilgisini inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x XT90E-F Panel Tipi Dişi Konnektör

Sık Sorulan Sorular

XT90E-F Panel Tipi Dişi Konnektör nedir?

XT90E-F Panel Tipi Dişi Konnektör, yüksek akımlı DC güç bağlantılarında kullanılan, panel üzerine vidalanabilen XT90 dişi güç konnektörüdür. LiPo pil, RC araç, drone, robotik ve güç sistemi projelerinde kullanılabilir.

XT90E-F hangi erkek konnektörlerle uyumludur?

XT90E-F panel tipi dişi konnektör, standart XT90 erkek konnektörlerle uyumludur. Güvenli kullanım için kaliteli ve akım kapasitesi uygun XT90 erkek fiş tercih edilmelidir.

Bu konnektör kaç amper taşır?

Ürün sınıfı olarak 45A sürekli akım ve kısa süreli 90A akım değeriyle kullanıma uygundur. Gerçek kullanımda kablo kesiti, lehim kalitesi, ortam sıcaklığı ve bağlantı süresi dikkate alınmalıdır.

XT90E-F konnektör panel montajına uygun mu?

Evet. XT90E-F modeli panel tipi vidalı montaj yapısına sahiptir. Cihaz kasası, batarya kutusu veya kontrol paneli üzerinde sabit güç girişi ya da çıkışı oluşturmak için kullanılabilir.

XT90E-F ile XT60E-F arasındaki fark nedir?

XT90E-F, XT60E-F modeline göre daha yüksek akım gerektiren uygulamalar için tercih edilir. Daha büyük güç sistemleri, LiPo batarya bağlantıları, ESC, RC araç ve drone uygulamalarında XT90 sınıfı daha uygun olabilir.
