XY-LPWM PWM Kare Dalga Üretici Sinyal Jeneratör Devresi

XY-LPWM PWM Sinyal Jeneratörü ve Frekans Üreteci Modülü

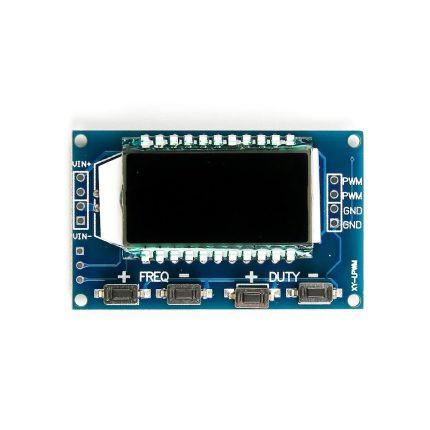

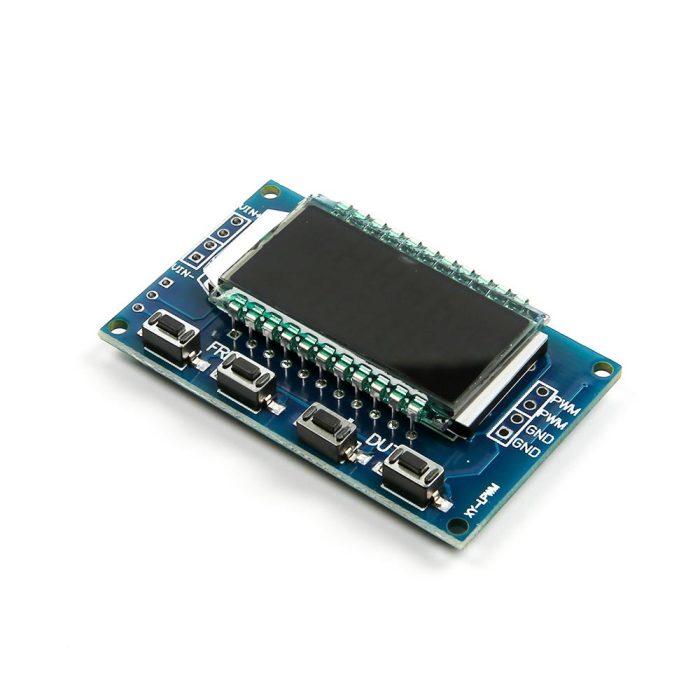

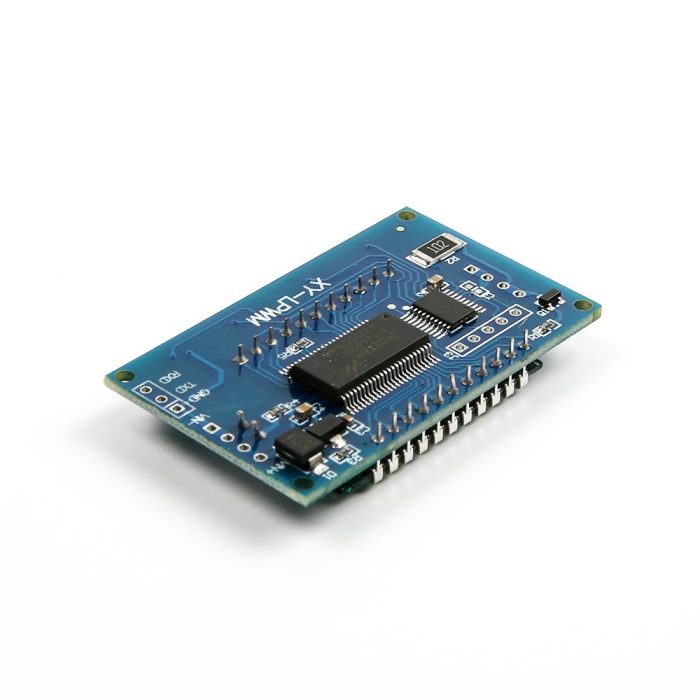

XY-LPWM PWM Sinyal Jeneratörü, mikrokontrolcü programlamanın karmaşıklığı olmadan, doğrudan ayarlanabilir bir PWM sinyali üretmek için tasarlanmış, hepsi bir arada kompakt bir çözümdür. Geniş frekans (1Hz – 150kHz) ve görev döngüsü (%0 – 100) ayar aralığı sunan bu modül, DC motorların hızını kontrol etmekten LED’lerin parlaklığını ayarlamaya kadar sayısız uygulama için mükemmeldir. Özellikle, üzerindeki net LCD ekran ve kullanıcı dostu butonları sayesinde, istediğiniz sinyali saniyeler içinde hassas bir şekilde ayarlamanıza olanak tanır. Sonuç olarak bu cihaz, hem test ve ölçüm laboratuvarları hem de hobi atölyeleri için vazgeçilmez bir araçtır.

Genel Ürün Özellikleri

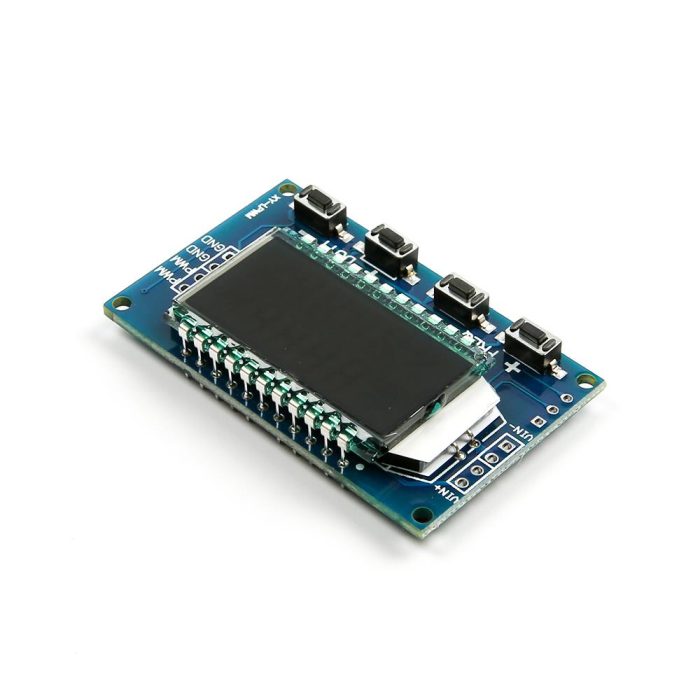

Bu sinyal jeneratörü, kullanım kolaylığı ve hassasiyeti bir araya getirir. Cihazın en belirgin özelliği, ayarlanan frekans ve görev döngüsü değerlerini anlık olarak gösteren arkadan aydınlatmalı LCD ekranıdır. Bu ekran sayesinde, harici bir ölçüm cihazına (osiloskop gibi) ihtiyaç duymadan ürettiğiniz sinyalin parametrelerinden emin olabilirsiniz. Modül üzerindeki butonlar, frekans ve görev döngüsü değerlerini hassas adımlarla artırıp azaltmanıza olanak tanır. Ayrıca, seri port (UART) üzerinden de tam kontrol imkanı sunması, onu otomatik test sistemlerine veya diğer mikrokontrolcü tabanlı projelere entegre etmeyi mümkün kılar. Geniş çalışma gerilimi aralığı (3.3V – 30V), onu çeşitli güç kaynaklarıyla uyumlu hale getirir.

Kullanım Alanları

Bu modülün esnekliği, onu çok geniş bir uygulama yelpazesi için ideal bir test ve kontrol aracı yapar.

Motor Kontrolü ve Sürücü Testleri

• DC Motor Hız Kontrolü: Bir motor sürücü devresine (örn: L298N) PWM sinyali göndererek DC motorların hızını hassas bir şekilde ayarlama.
• Servo ve Step Motor Sürücü Testi: Sürücülerin doğru sinyallerle tetiklenip tetiklenmediğini test etme.
• Solenoid Valf Kontrolü: Solenoid valflerin açılıp kapanma hızını veya gücünü PWM ile kontrol etme.

Aydınlatma ve Sinyal Üretimi

• LED Dimmer Devreleri: LED sürücülerine PWM sinyali uygulayarak LED şeritlerin veya güç LED’lerinin parlaklığını kademesiz olarak ayarlama.
• Test Sinyali Üretimi: Geliştirilen elektronik devrelerin belirli frekans ve görev döngülerine nasıl tepki verdiğini test etmek için kare dalga sinyali sağlama.
• Mikrokontrolcü Geliştirme: Bir projenin belirli bir PWM girişine nasıl tepki vereceğini, henüz o sinyali üretecek kod yazılmadan önce test etme.

Teknik Özellikler

Avantajlar ve Faydaları

XY-LPWM modülünü tercih etmek, projelerinize önemli avantajlar katar.

• Kullanım Kolaylığı: LCD ekranı ve butonları sayesinde, karmaşık programlama bilgisine ihtiyaç duymadan herkesin hassas PWM sinyalleri üretmesine olanak tanır.
• Geniş Ayar Aralığı: Hem frekans hem de görev döngüsü için sunduğu geniş ayar aralığı, onu çok farklı uygulamalar için uygun hale getirir.
• Anında Geri Bildirim: Yaptığınız ayarları anında LCD ekranda görmek, hata yapma olasılığını azaltır ve test sürecini hızlandırır.
• Kompakt ve Taşınabilir: Küçük boyutları ve hafifliği sayesinde atölyenizde veya test çantanızda neredeyse hiç yer kaplamaz.

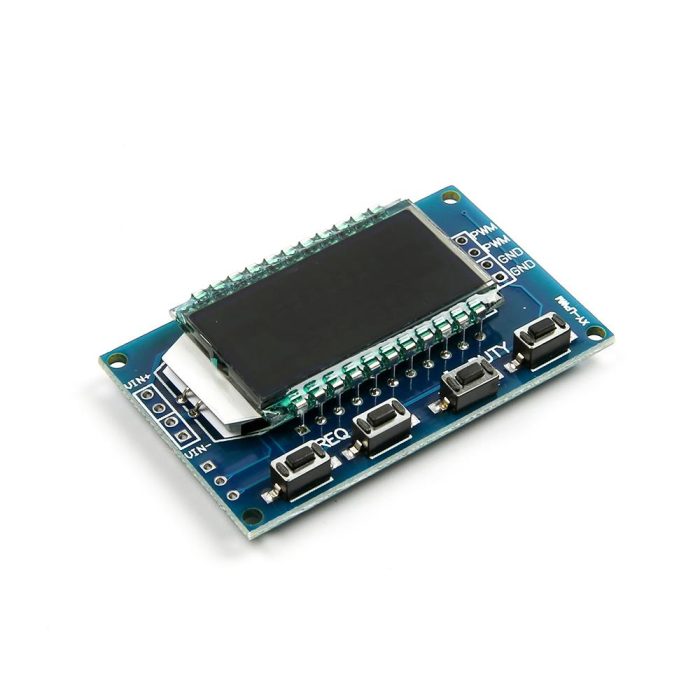

Nasıl Kullanılır? (Temel Ayarlar)

Bu modülü kullanmak oldukça sezgiseldir.

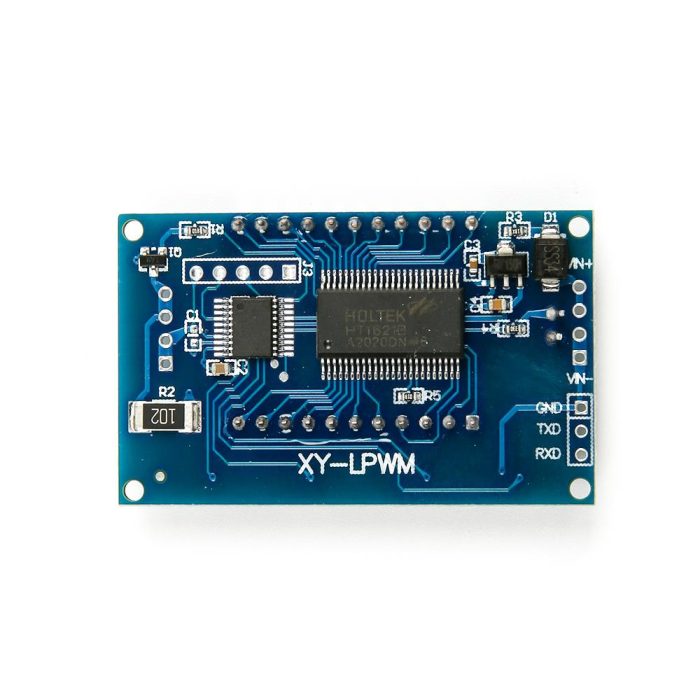

1. Güç Bağlantısı: Modülün VIN+ ve VIN- terminallerine 3.3V ile 30V arasında bir DC güç kaynağı bağlayın.
2. Frekans Ayarı:
   • FREQ+ / FREQ- butonlarına basarak frekansı değiştirebilirsiniz.
   • Farklı frekans aralıkları arasında geçiş yapmak için (örn: Hz’den kHz’e), SET butonuna kısa bir süre basılı tutun ve ardından FREQ+/FREQ- ile aralık seçimi yapın.
3. Görev Döngüsü (Duty Cycle) Ayarı:
   • DUTY+ / DUTY- butonlarına basarak %0 ile %100 arasında görev döngüsünü ayarlayın.
4. Sinyal Çıkışı: Üretilen PWM sinyali, modülün PWM ve GND terminallerinden alınır. Bu çıkışı, kontrol etmek istediğiniz motor sürücünün, LED sürücünün veya test devresinin girişine bağlayın.

Sıkça Sorulan Sorular

Soru: Bu modül ile doğrudan bir DC motoru veya LED’i sürebilir miyim?

Cevap: Hayır, doğrudan süremezsiniz. Bu bir sinyal jeneratörüdür, bir güç sürücüsü değildir. Çıkış akımı (5-30mA) sadece bir motor sürücüsünü (örn: L298N, MOSFET) veya bir LED sürücüsünü tetiklemek için yeterlidir. Yüksek güçlü cihazları çalıştırmak için, bu modülün çıkışını uygun bir sürücü devresine bağlamanız gerekir.

Soru: “Görev Döngüsü (Duty Cycle)” tam olarak ne anlama geliyor?

Cevap: Görev döngüsü, bir sinyalin periyodunun ne kadarlık bir kısmında “AÇIK” (HIGH) konumda olduğunu yüzde olarak ifade eder. Örneğin, %50 görev döngüsü, sinyalin zamanın yarısında açık, yarısında kapalı olduğu anlamına gelir ve bir DC motora ortalama gücünün yarısını verir. %100 görev döngüsü motoru tam hızda çalıştırırken, %25 görev döngüsü çeyrek hızda çalıştırır. LED’ler için ise görev döngüsü parlaklığı belirler.

Soru: LCD ekrandaki “XXXHz”, “X.XXkHz” ve “XX.XkHz” aralıkları ne anlama geliyor?

Cevap: Modül, frekans ayarını daha hassas yapabilmek için üç aralığa bölünmüştür. Noktanın konumu, ayarın çarpanını gösterir. “XXXHz” aralığı 1Hz ile 999Hz arasını ifade eder. “X.XXkHz” aralığı 1.00kHz ile 9.99kHz arasını ifade eder. “XX.XkHz” aralığı ise 10.0kHz ile 150kHz arasını ifade eder. Bu aralıklar arasında SET butonu ile geçiş yapabilirsiniz.
