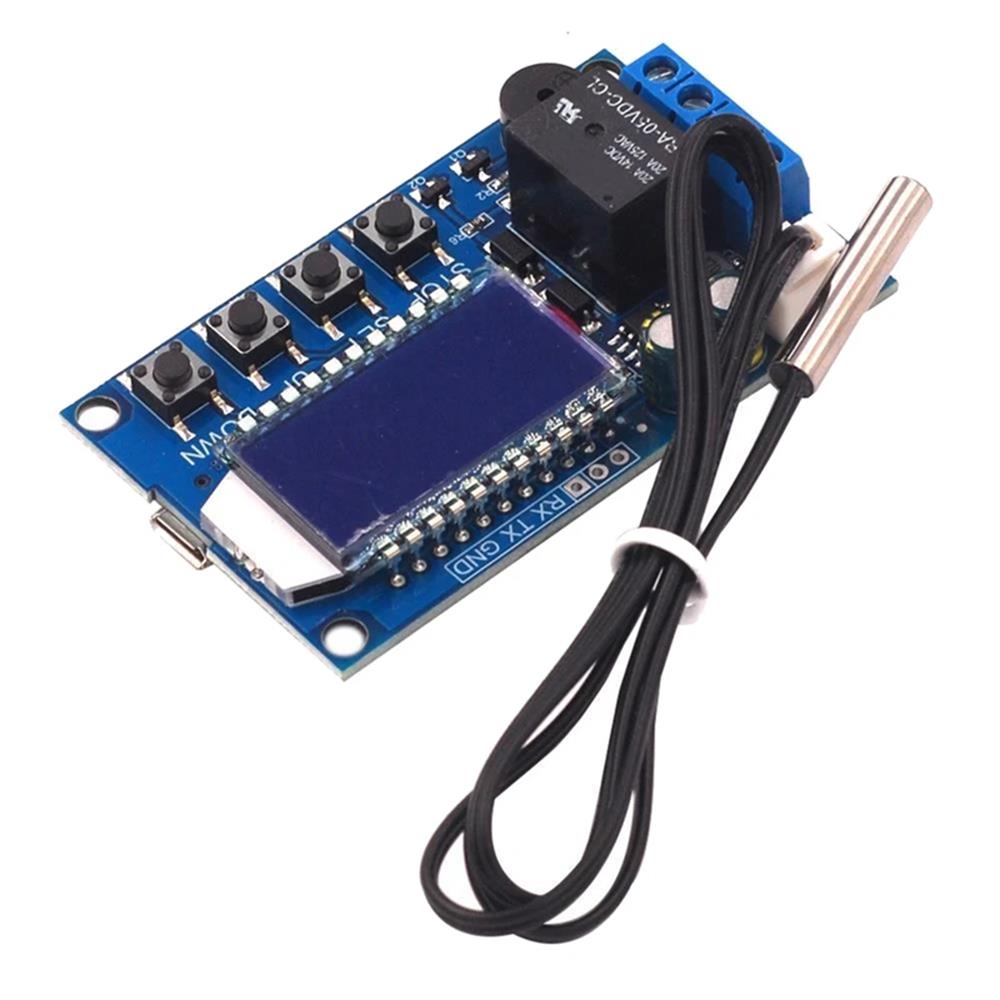

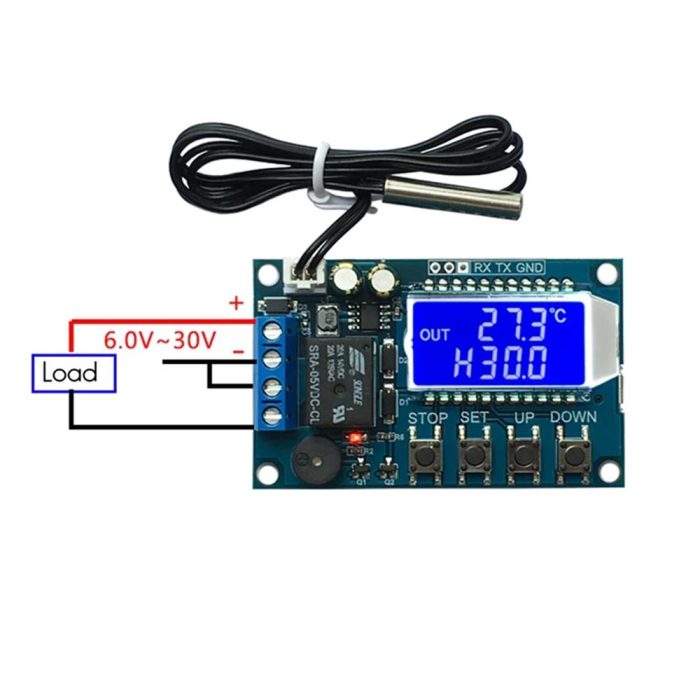

XY-T01 Sıcaklık Kontrol Devresi ve Röle Çıkışlı Dijital Termostat (6-30V)

Ürün İsmi: XY-T01 Sıcaklık Kontrol Devresi ve Röle Çıkışlı Dijital Termostat (6-30V)

Ürün Açıklaması:

1. **Isıtma Modu (‘H’):

   – Sıcaklık ≤ SetT – BackT olduğunda röle çalışır, ısıtma ekipmanları %100 çalışmaya başlar.

   – Sıcaklık SetT’ye ulaştığında röle bağlantısı kesilir, ısıtma ekipmanları çalışmayı durdurur.

2. **Soğutma Modu (‘C’):

   – Sıcaklık SetT + BackT olduğunda röle çalışır, soğutma ekipmanları çalışmaya başlar.

   – Sıcaklık ≤ SetT olduğunda röle bağlantısı kesilir, soğutma ekipmanları çalışmayı durdurur.

3. **Yüksek Sıcaklık Alarmı (‘ALA’):

   – Sıcaklık alarm sıcaklığına ulaştığında sistem ses ve ışık alarmını açar ve röleyi keser. Herhangi bir anahtar, ses ve ışığı durdurur.

4. **Gecikme Başlangıcı (‘OPH’):

   – Normal ısıtma veya soğutma işlemi yapıldığında sistem T zamanına başlar. T ≥ OPH olduğunda, sistem bir sonraki ısıtma veya soğutma işini gerçekleştirebilir.

5. **Sıcaklık Düzeltme Fonksiyonu (‘OFE’) (-10.0 ~ 10.0 °C):

   – Sistem uzun süre çalışacak ve bu işlevle düzeltilebilecek sapmalara sahip olabilir. Sıcaklık = ölçülen + kalibrasyon.

6. **Parametre Uzaktan Okuma/Ayar:

   – Sıcaklık ayarı, geri tepme sıcaklığı ve sıcaklık düzeltmesi gibi parametreler UART üzerinden ayarlanabilir.

7. **Gerçek Zamanlı Sıcaklık Raporu:

   – Sıcaklık raporlama fonksiyonu açıksa, ürün veri toplama işlemini kolaylaştıran 1 saniye aralıklarla UART tarafından terminale iletilir.

8. **Röle Etkinleştir (Varsayılan Etkinleştir):

   – Röle devre dışı bırakılırsa, röle bağlantısız kalır.

9. **Fabrika Ayarlarını Geri Yükle:

   – Aynı anda STOP tuşuna basın, 3 saniyeden fazla süreyle anahtarı ayarlayın, fabrika ayarlarını geri yükleyin.

Çalışma Modu ve Geri Tepme Sıcaklığı Ayarı:

1. Çalışan arayüzde kısa basın SET tuşuna, hızlı ayar arayüzüne girin.
2. Hızlı kurulum arayüzüne girdikten sonra parametreleri değiştirin.
3. Yukarı/Aşağı tuşları ile parametre değerini değiştirin, kısa/uzun basın desteği ile.
4. Uzun basın SET tuşuna, 3 saniye boyunca veya sürekli 6 saniye basılı tutarak arayüzü hızlı bir şekilde ayarlayın ve parametreleri kaydedin.

Alarm Sıcaklığı, Gecikme Başlangıcı ve Sıcaklık Düzeltmesi Ayarı

1. Çalışma arayüzünde uzun basın SET tuşuna, 3 saniye boyunca parametre ayar arayüzüne girin.
2. Kısa basın SET tuşuna, parametreleri ayarlamak için arayüze girin.
3. Yukarı/Aşağı tuşları ile parametre değerini değiştirin, kısa/uzun basın desteği ile.
4. Uzun basın SET tuşuna, 3 saniye boyunca veya sürekli 6 saniye basılı tutarak çıkış parametre seti arayüzüne girin ve parametreleri kaydedin.

Yüksek Sıcaklık Alarmını Açma/Kapatma (Varsayılan Kapalı)

1. Parametre ayar arayüzüne girin, alarm parametresine geçin (‘ALA’).
2. Kısa basarak yüksek sıcaklık alarm fonksiyonunu açın veya kapatın (‘Dur’ düğmesi). Yüksek sıcaklık alarm fonksiyonu kapanırsa ‘ALA’ hatırlatma olarak ‘—-‘ görüntüler.

Gecikme Başlangıcını Açma/Kapatma (Varsayılan Kapalı)

1. Parametre ayar arayüzüne girin, alarm parametresine geçin (‘OPH’).
2. Kısa basın ile yüksek sıcaklık alarm fonksiyonunu açın veya kapatın (‘Dur’ düğmesi). Yüksek sıcaklık alarm fonksiyonu kapanırsa ‘OPH’ hatırlatma olarak ‘—-‘ görüntüler.

Teknik Özellikler:

| CMD     | Açıklama

| Start     | Sıcaklık raporunu başlat

| Stop      | Sıcaklık raporunu durdur

| Read     | Parametre ayarını oku

| On         | Röle etkinleştir

| Off         | Röle devre dışı bırak

| S:XXX     | Ayar sıcaklığı (–50 ~ 110)

| B:XX.X         | Geri tepme sıcaklığını ayarlayın (00.0 ~ 30.0)

| OFE:XX.X    | Sıcaklık kalibrasyonu (-10.0 ~ 10.0) |

| ALA:XX.X    | Alarm sıcaklığı (-50.0 ~ 110.0)

| OPH:XXXX  | Gecikme başlangıcı (0 ~ 9999 dakika)
