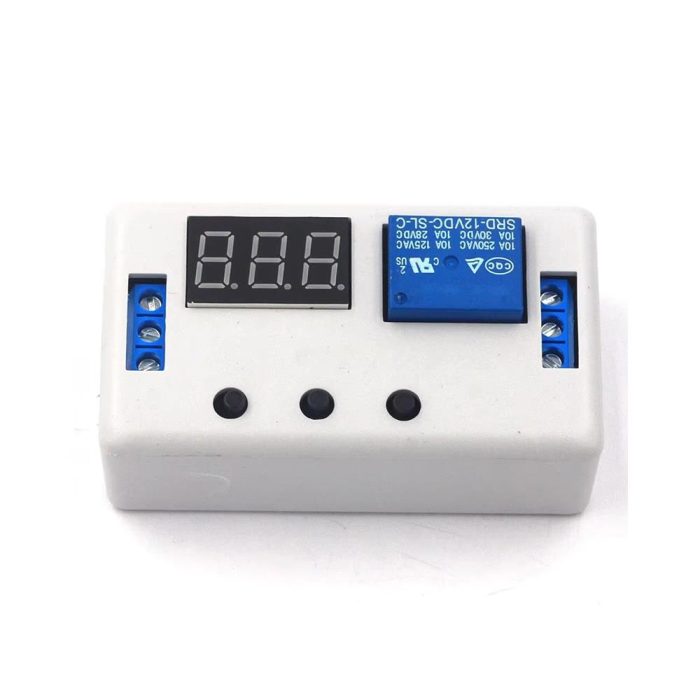

1 Kanal 12V Ayarlanabilir Tetik Gecikme Döngüsü Zaman Ayarlı Röle Modülü (Kutulu)

12V Dijital Zaman Ayarlı Röle Modülü

Üzerindeki mikrodenetleyici, dijital ekran ve kontrol butonları sayesinde, zamanlamaya dayalı karmaşık otomasyon görevlerini kolayca programlamanıza olanak tanır. Gecikmeli başlatma, tetikleme sonrası zamanlama ve periyodik döngü gibi farklı çalışma modları ile projelerinize akıl ve esneklik katın. Koruyucu kutusu ile birlikte gelen bu modül, endüstriyel ve hobi otomasyon projeleri için güvenilir bir çözümdür.

Genel Ürün Özellikleri

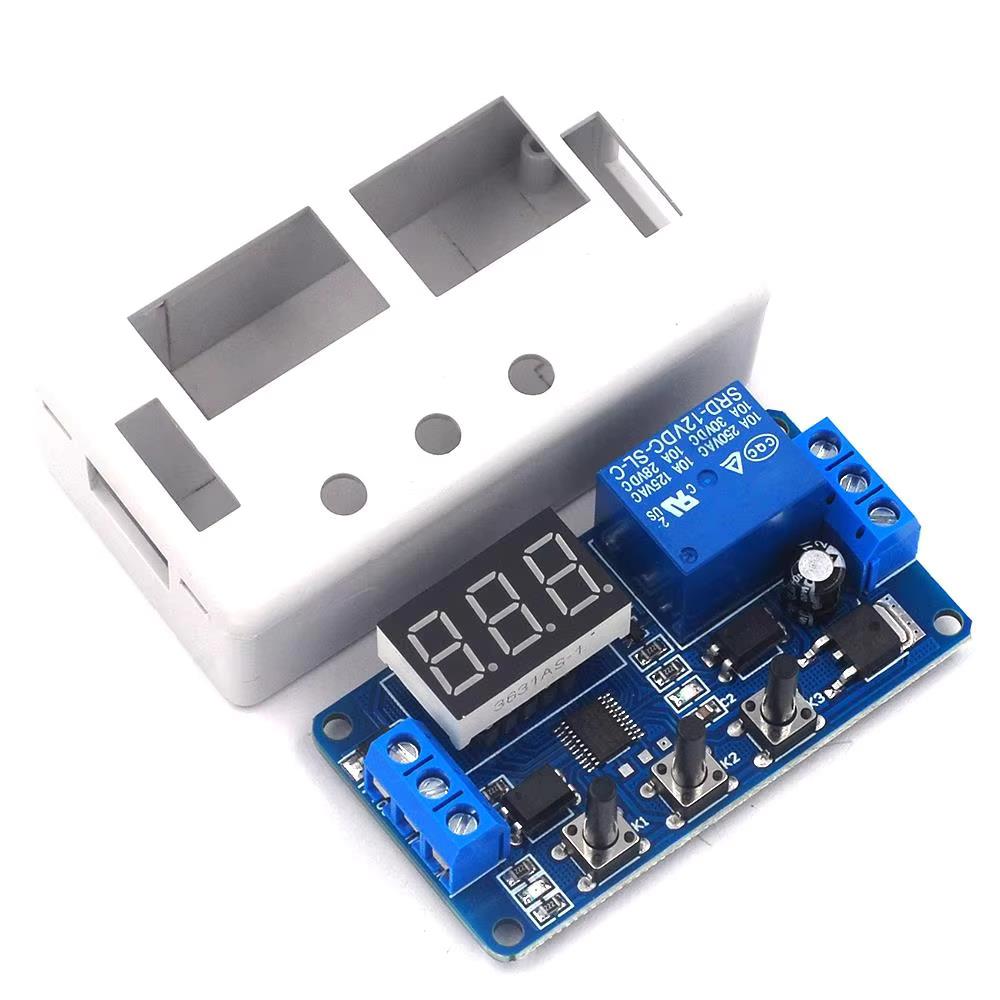

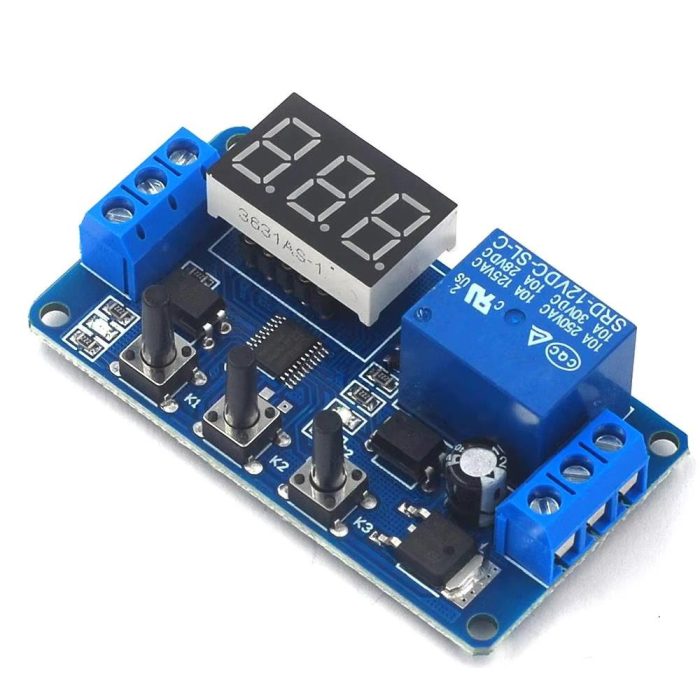

Endüstriyel sınıf PCB üzerine inşa edilen bu modül, kararlı ve güvenilir bir performans sunar. Güç girişi için ters bağlantı koruması ve elektriksel gürültüye karşı dayanıklılığı artıran opto-izoleli giriş/çıkışlar gibi profesyonel özelliklere sahiptir. Ayarladığınız son parametreleri hafızasında tutar. Bu sayede enerji kesintilerinden sonra bile yeniden ayar yapmanıza gerek kalmaz. Üzerindeki 3 haneli 7 segment ekran ve 3 adet buton ile tüm programlama işlemlerini harici bir cihaza ihtiyaç duymadan kolayca yapabilirsiniz.

Programlanabilir Çalışma Modları

Bu kart, projelerinizin ihtiyacına göre dört farklı ana modda çalışabilir:

• Mod P1-1 (Tetiklemeli Gecikme): Bir tetik sinyali geldiğinde, röle ayarlanan süre (T1) boyunca çeker ve süre sonunda bırakır. (Örnek: Bir butona basıldığında bir lambanın 10 saniye yanıp sönmesi.)
• Mod P1-2 (Gecikmeli Başlatma): Bir tetik sinyali geldiğinde, modül önce ayarlanan T1 süresi kadar bekler, ardından T2 süresi kadar röleyi çeker. (Örnek: Bir makineye start verildikten 5 saniye sonra bir motorun 30 saniye boyunca çalışması.)
• Mod P1-3 (Döngüsel Çalışma / Flaşör): Enerji verildiği andan itibaren, röle ayarlanan T1 süresi kadar çeker, ardından T2 süresi kadar bırakır ve bu döngüyü sonsuza dek tekrar eder. (Örnek: Bir ikaz lambasının 2 saniye yanıp 5 saniye sönmesi.)
• Mod P1-4 (Sinyal Kontrollü Gecikme): Tetik sinyali uygulandığı sürece röle çekili kalır. Sinyal kesildiği anda zamanlayıcı başlar. Ayarlanan süre sonunda röle bırakır. (Örnek: Bir kapı sensörü, kapı kapandığı andan itibaren 1 dakika sonra havalandırma fanını kapatır.)

Kullanım Alanları

Esnek programlama yetenekleri, bu röleyi sayısız otomasyon projesi için uygun kılar:

• Endüstriyel Otomasyon: Üretim bantlarında belirli sürelerde çalışan makinelerin veya aktüatörlerin kontrolü.
• Tarımsal Sulama: Belirli aralıklarla sulama yapan sistemlerin (damla sulama pompaları, vanalar) zamanlaması.
• Akvaryum ve Hayvan Besleme: Akvaryum aydınlatmalarının veya otomatik yemleme makinelerinin periyodik olarak çalıştırılması.
• Havalandırma Sistemleri: Banyo veya tuvaletlerde, ışıktan bağımsız olarak fanların belirli bir süre daha çalışıp durmasını sağlamak.
• Hobi Elektroniği: Kuluçka makinelerinde çevirme motorunun periyodik kontrolü gibi hassas zamanlama gerektiren projeler.

Teknik Özellikler

Nasıl Kullanılır ve Programlanır?

1. Elektriksel Bağlantı: Modülün 12V ve GND terminallerine 12V DC güç kaynağınızı bağlayın. Tetikleme sinyalini (4-20V) Signal ve GND terminallerine uygulayın. Kontrol etmek istediğiniz cihazı, rölenin COM (Ortak Uç) ve NO (Normalde Açık) veya NC (Normalde Kapalı) kontaklarına bağlayın.
2. Programlama Adımları:
   • Mod Seçimi: ‘K1’ tuşuna 2 saniye basılı tutarak P1-1’den P1-4’e kadar olan modlar arasından seçim yapın.
   • Süre Ayarı: İlgili modda ‘K1’ tuşuna kısa basarak T1, T2 gibi ayarlanacak zaman dilimini seçin.
   • Basamak Seçimi: ‘K2’ tuşuna basarak, ekranda yanıp sönen ve değerini değiştirmek istediğiniz basamağı (yüzler, onlar, birler) seçin.
   • Değer Artırma: ‘K3’ tuşuna basarak seçili basamağın değerini 0 ile 9 arasında değiştirin.
   • Zaman Birimi: ‘K2’ tuşuna uzun basarak ondalık noktasının konumunu değiştirebilirsiniz. Bu, zaman birimini saniye veya dakika olarak ayarlamanızı sağlar.

Sıkça Sorulan Sorular

Bu modül ile 220V’luk bir cihazı kontrol edebilir miyim?

Evet, edebilirsiniz. Modülün kendisi 12V DC ile çalışsa da, üzerindeki rölenin kontakları 220V AC ve 5 Amper’e kadar olan yükleri anahtarlayabilir. Bu, yaklaşık 1100 Watt’a kadar olan (dirençli) yükleri kontrol edebileceğiniz anlamına gelir. Motor gibi endüktif yükler için bu değer daha düşük olacaktır.

Modu tetiklemek için illa 4-20V sinyal mi gerekiyor? Bir butonla tetikleyebilir miyim?

Hayır, 4-20V sinyal şart değildir. Basit bir butonla da tetikleyebilirsiniz. Bir butonu, modülün 12V ve Sinyal girişleri arasına bağlayarak butona bastığınızda 12V’luk bir tetikleme sinyali oluşturabilirsiniz. Bu, çoğu P1-1, P1-2 ve P1-4 modu uygulaması için yeterlidir.

P1-3 Döngü modunda, döngünün belirli bir sayıda tekrarlanıp durmasını sağlayabilir miyim?

Hayır. Bu modeldeki P1-3 modu, “sonsuz döngü” olarak tasarlanmıştır. Enerji kesilene kadar ayarlanan sürelerde açılıp kapanmaya devam eder. Belirli sayıda döngü sayan daha gelişmiş zaman röleleri farklı modellere aittir.

Ayarları yaptıktan sonra kaydetmek için özel bir tuşa basmam gerekiyor mu?

Hayır. Yaptığınız ayarlar (mod ve süreler) otomatik olarak modülün hafızasına kaydedilir. Ayarlama bittikten sonra birkaç saniye beklerseniz, ekranın normal çalışma durumuna döndüğünü ve ayarlarınızın kaydedildiğini göreceksiniz. Enerjiyi kesip tekrar verdiğinizde ayarlarınız korunur.
