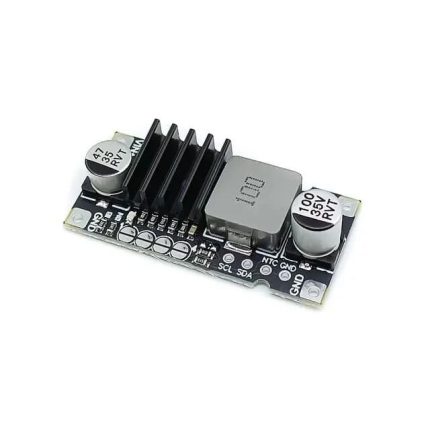

1S-2S-3S-4S Lityum Pil Şarj Modülü Voltaj Düşürücü 3A 40W

Neden 1S-2S-3S-4S Lityum Pil Şarj Modülü Tercih Edilmeli?

Lityum pil paketlerinde doğru şarj voltajı ve doğru şarj akımı seçimi batarya ömrü ve güvenlik açısından kritik öneme sahiptir. 1S-2S-3S-4S Lityum Pil Şarj Modülü, farklı seri hücre sayılarına göre ayarlanabilir yapısıyla tek bir modül üzerinden 1S, 2S, 3S veya 4S batarya grupları için şarj çözümü geliştirmeye yardımcı olur.

Voltaj düşürücü yapısı sayesinde giriş kaynağından gelen daha yüksek DC voltaj, batarya paketinin ihtiyaç duyduğu şarj seviyesine indirilebilir. Bu yapı; güneş paneli destekli şarj devreleri, adaptörle batarya şarjı, robotik batarya paketleri ve taşınabilir güç sistemleri gibi projelerde pratik kullanım sağlar.

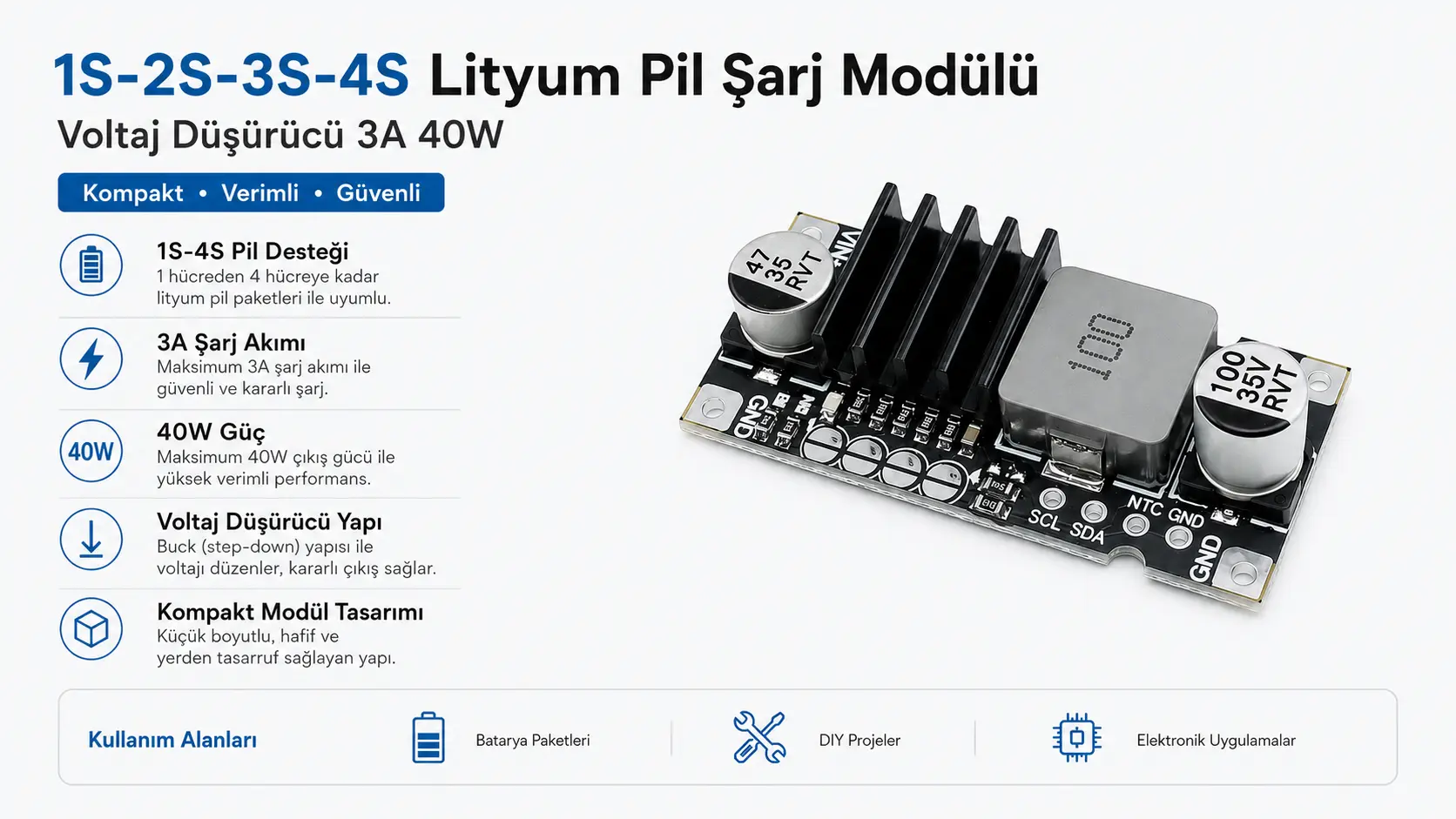

Öne Çıkan Özellikler

• 1S, 2S, 3S ve 4S destek: 3.7V, 7.4V, 11.1V ve 14.8V nominal lityum pil gruplarıyla kullanılabilir.
• 3A maksimum şarj akımı: Uygun giriş gücü ve termal koşullarda yüksek akımlı şarj projelerine uygundur.
• 40W maksimum güç kapasitesi: Batarya voltajına bağlı olarak 40W seviyesine kadar şarj gücü sağlayabilir.
• Ayarlanabilir voltaj düşürücü yapı: Giriş voltajını pil grubuna uygun CC/CV şarj seviyesine düşürmek için kullanılır.
• CC/CV şarj mantığı: Lityum pil şarjında kullanılan sabit akım ve sabit voltaj yaklaşımına uygun projelerde değerlendirilebilir.
• Li-ion ve Li-Po uyumu: 18650, Li-ion paket, Li-Po batarya ve benzeri lityum hücre gruplarında kullanılabilir.
• DIY batarya projelerine uygun: Robotik, taşınabilir güç, güneş enerjili şarj ve elektronik prototipleme uygulamalarında tercih edilebilir.
• Akım ve voltaj ayarı gerektirir: Kullanılacak pil grubuna göre modül çıkış voltajı ve akım sınırı doğru ayarlanmalıdır.

Nerelerde Kullanılır?

1S-2S-3S-4S Lityum Pil Şarj Modülü Voltaj Düşürücü 3A 40W, lityum pil paketlerinin kontrollü şekilde şarj edilmesi gereken elektronik projelerde kullanılır. Özellikle farklı hücre sayısına sahip batarya gruplarıyla çalışan kullanıcılar için ayarlanabilir şarj altyapısı sunar.

1S-2S-3S-4S Lityum Pil Şarj Modülü Ne İşe Yarar?

1S-2S-3S-4S lityum pil şarj modülü, girişten aldığı DC gerilimi buck converter yapısıyla düşürerek lityum pil grubuna uygun şarj gerilimi ve akımını sağlar. Böylece farklı seri hücre sayısındaki batarya grupları için ayarlanabilir bir şarj devresi oluşturulabilir.

Örneğin 1S Li-ion pil için tam dolu voltaj genellikle 4.2V, 2S için 8.4V, 3S için 12.6V, 4S için 16.8V seviyesindedir. Modül kullanılmadan önce çıkış voltajı ve şarj akımı, pil grubunun teknik değerlerine göre hassas şekilde ayarlanmalıdır.

Teknik Özellikler

Kullanım ve Bağlantı Notları

1. Pil hücre sayısını belirleyin: 1S, 2S, 3S veya 4S pil grubuna göre hedef şarj voltajı seçilmelidir.
2. Çıkış voltajını ölçerek ayarlayın: Pili bağlamadan önce multimetre ile çıkış voltajı ölçülmeli ve doğru tam şarj voltajına ayarlanmalıdır.
3. Şarj akımını sınırlayın: Şarj akımı pilin kapasitesine ve üretici tavsiyesine göre ayarlanmalıdır. Gereğinden yüksek akım pil ömrünü ve güvenliği olumsuz etkileyebilir.
4. Giriş voltajını doğru seçin: Buck modül olduğu için giriş voltajı, hedef şarj voltajından yeterince yüksek olmalıdır.
5. Yeterli güç kaynağı kullanın: 40W seviyesinde kullanım için adaptör veya giriş kaynağı yeterli voltaj ve akım kapasitesine sahip olmalıdır.
6. BMS kullanımını ihmal etmeyin: Seri bağlı lityum pil paketlerinde aşırı şarj, aşırı deşarj ve balans güvenliği için uygun BMS devresi kullanılmalıdır.
7. Isı kontrolü yapın: 3A yüksek akımda modül ısınabilir. Hava akışı ve gerekirse ek soğutma sağlanmalıdır.

1S, 2S, 3S ve 4S Ne Anlama Gelir?

Lityum pil paketlerinde “S” ifadesi seri bağlı hücre sayısını belirtir. 1S tek hücre, 2S iki hücre seri, 3S üç hücre seri, 4S ise dört hücre seri bağlı pil grubu anlamına gelir. Hücre sayısı arttıkça batarya paketinin nominal ve tam şarj voltajı da artar.

1S-2S-3S-4S Lityum Pil Şarj Modülü, bu farklı hücre sayılarına göre ayarlanabilir. Ancak her hücre sayısı için doğru tam şarj voltajı ayarlanmalı, seri pil paketlerinde hücrelerin dengeli şarj edilmesi için BMS/balans devresi ayrıca değerlendirilmelidir.

Hangi Ürünlerle Birlikte Kullanılır?

Bu lityum pil şarj modülü voltaj düşürücü, Li-ion hücreler, Li-Po bataryalar, 18650 pil yuvaları, BMS devreleri, balans koruma kartları, DC güç kaynakları, güneş paneli sistemleri, multimetre, sigorta, kablo ve konnektörlerle birlikte kullanılabilir. Batarya güvenliği için pil kapasitesi, şarj akımı ve hücre bağlantı yapısı doğru planlanmalıdır.

Teknik Referans

Lityum iyon pillerde CC/CV şarj yaklaşımı ve şarj güvenliği hakkında daha detaylı bilgi için
Analog Devices Li-Ion CC/CV şarj teknik notunu inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 1S-2S-3S-4S Lityum Pil Şarj Modülü Voltaj Düşürücü 3A 40W

Sık Sorulan Sorular

1S-2S-3S-4S Lityum Pil Şarj Modülü nedir?

1S-2S-3S-4S Lityum Pil Şarj Modülü, Li-ion ve Li-Po pil gruplarını şarj etmek için kullanılan ayarlanabilir voltaj düşürücü buck converter tabanlı 3A 40W şarj modülüdür.

Bu modül hangi pil gruplarıyla kullanılabilir?

Bu modül 1S, 2S, 3S ve 4S lityum pil gruplarıyla kullanılabilir. 1S için 4.2V, 2S için 8.4V, 3S için 12.6V ve 4S için 16.8V tam şarj voltajı dikkate alınmalıdır.

Bu modül BMS yerine geçer mi?

Hayır. Bu ürün şarj modülüdür ve tam kapsamlı BMS veya balans devresi yerine geçmez. Seri bağlı lityum pil paketlerinde uygun BMS ve balans koruması ayrıca kullanılmalıdır.

Şarj akımı nasıl seçilmelidir?

Şarj akımı kullanılacak pilin kapasitesine, kimyasına ve üretici tavsiyesine göre seçilmelidir. Modül 3A seviyesine kadar destekleyebilir, ancak her pil için 3A uygun olmayabilir.

Bu modül ile 4S lityum pil paketi şarj edilebilir mi?

Evet, doğru çıkış voltajı 16.8V seviyesine ayarlanarak 4S lityum pil paketi şarjı için kullanılabilir. Ancak 4S pil paketinde uygun BMS, hücre balansı ve güvenli bağlantı mutlaka sağlanmalıdır.
