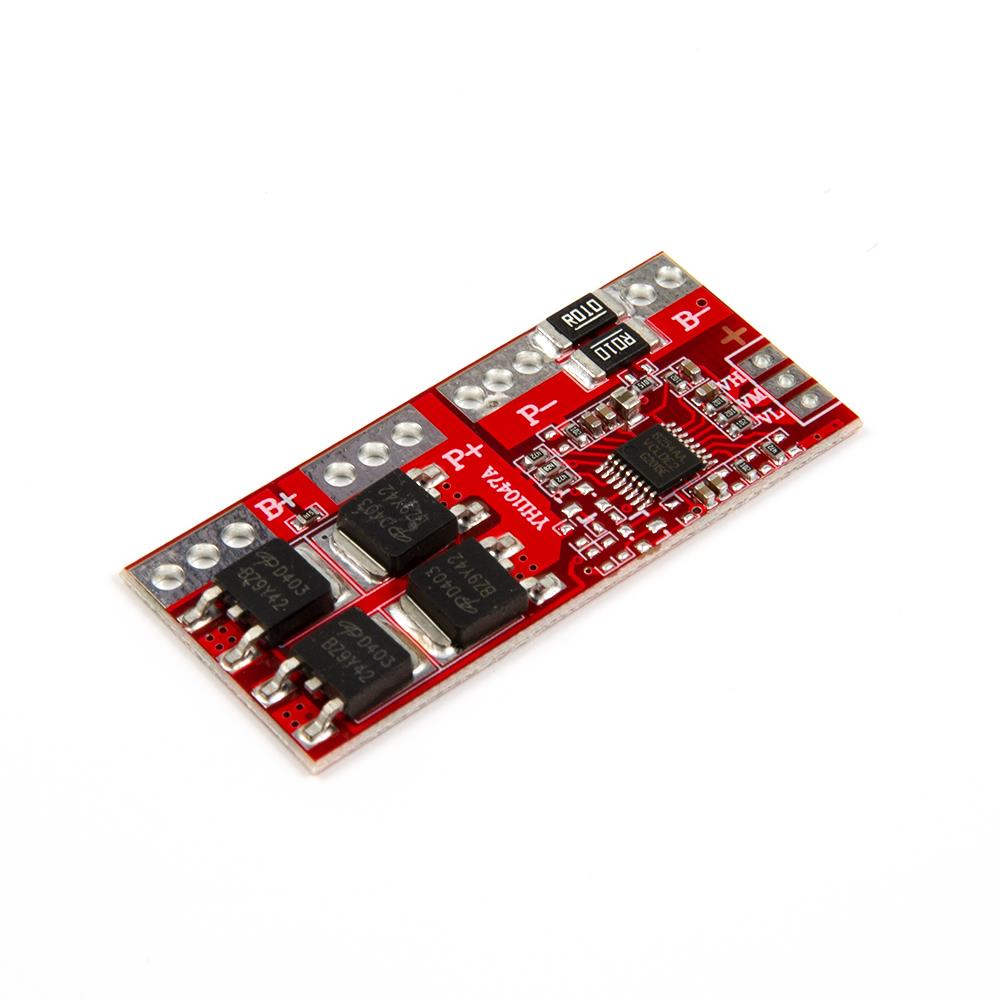

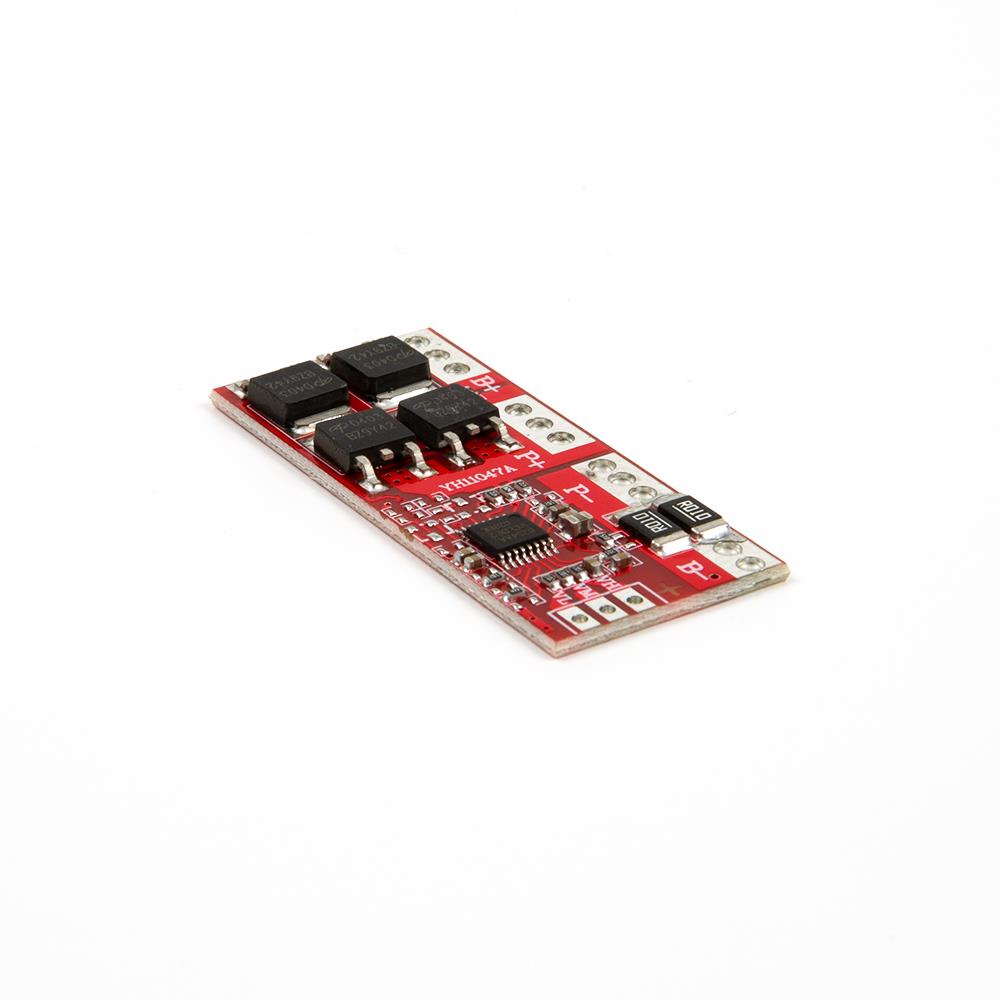

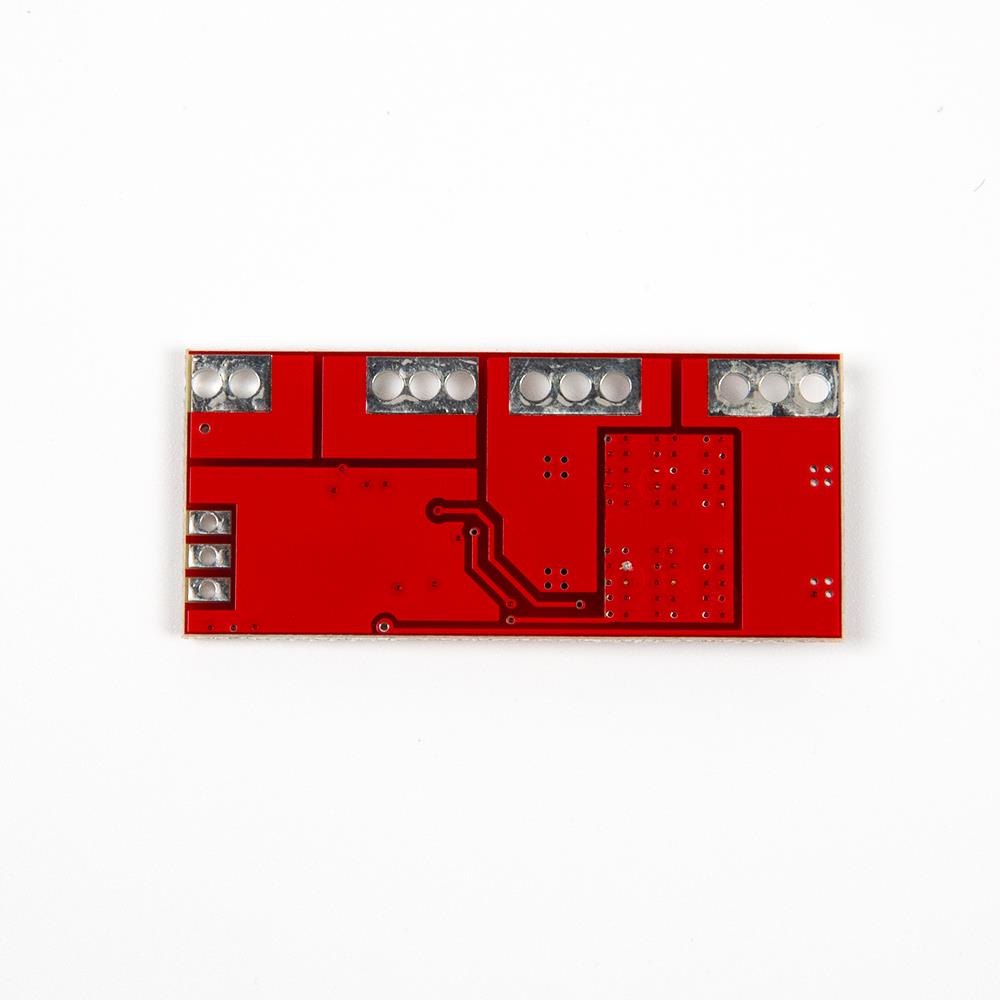

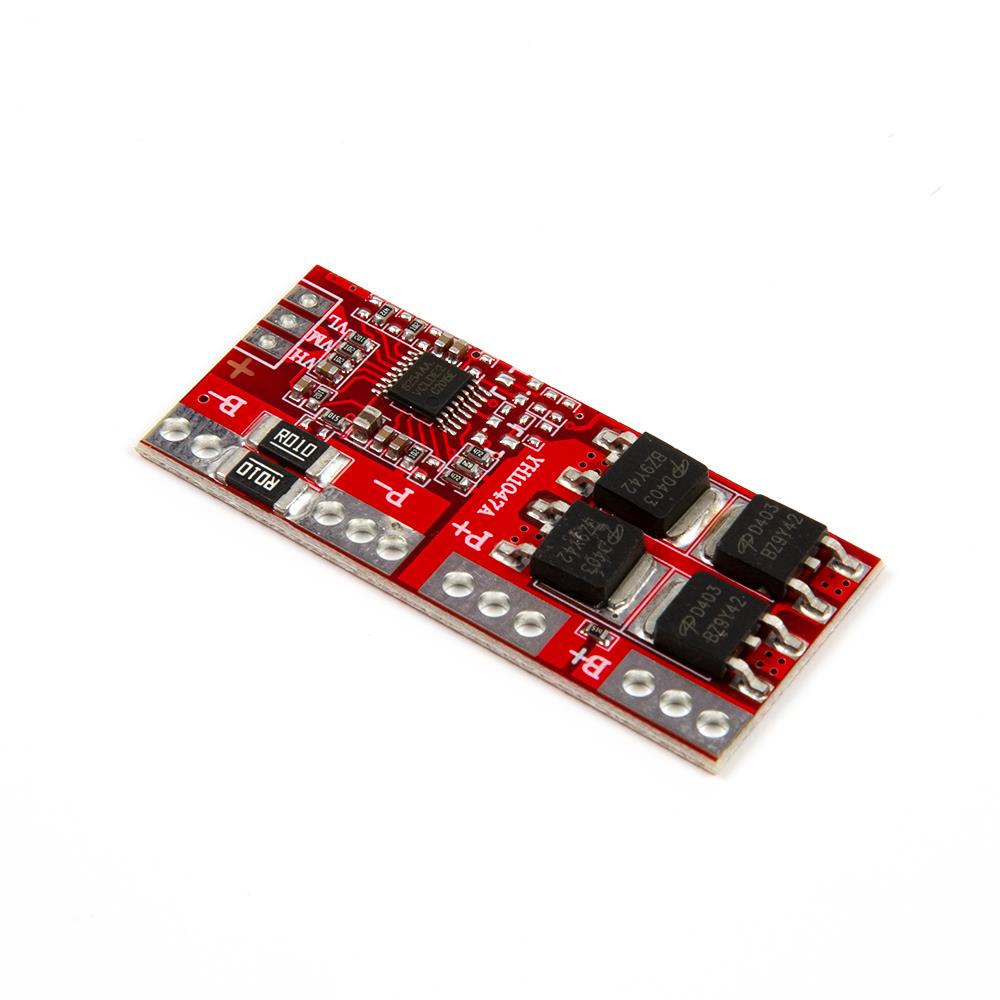

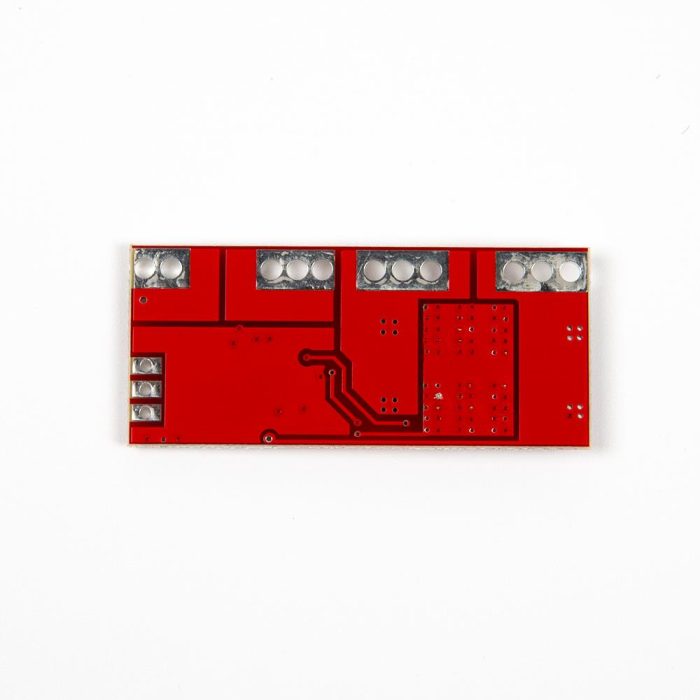

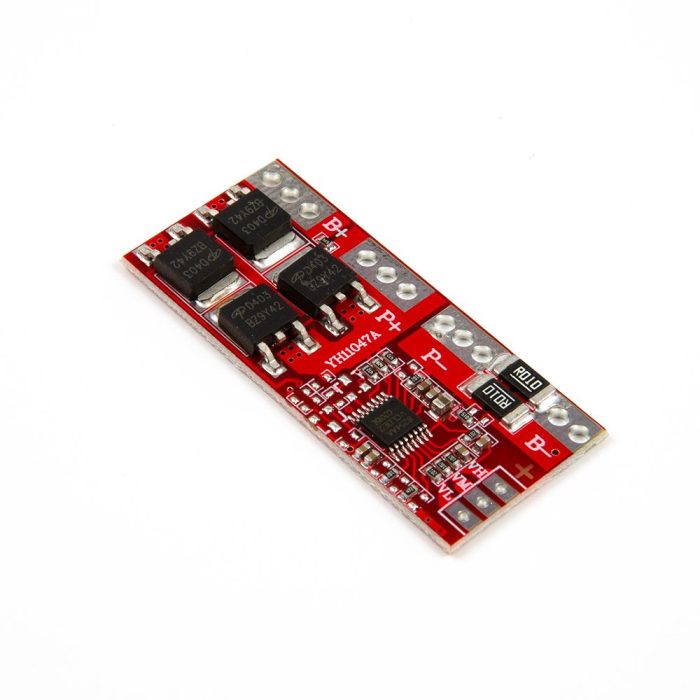

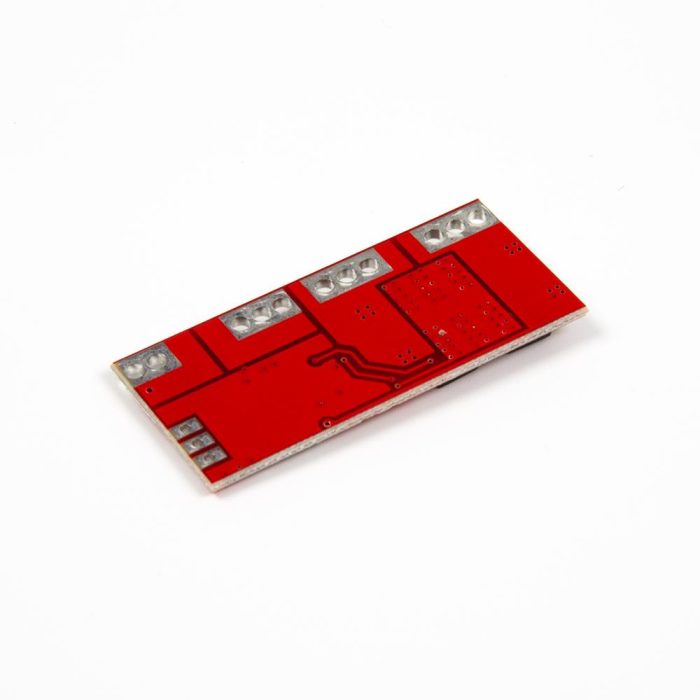

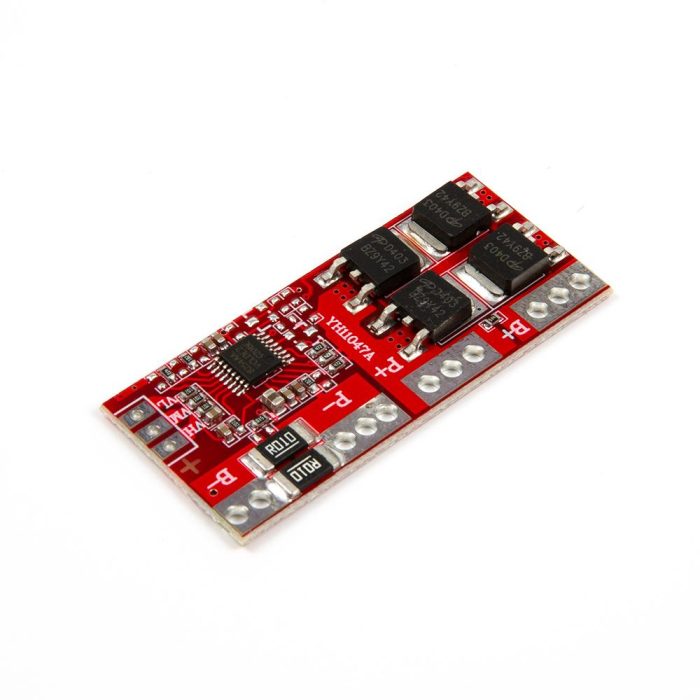

4S 30A Li-ion Lityum Batarya 18650 Koruma Kartı

Neden 4S 30A BMS Koruma Kartı Tercih Edilmeli?

4S 30A BMS koruma kartı, 4 seri Li-ion hücreyle batarya paketi oluştururken güvenli çalışma sınırlarını korumak için kullanılan temel devre elemanlarından biridir. Li-ion hücreler yanlış şarj, aşırı deşarj, kısa devre veya yüksek akım altında zarar görebilir. Bu nedenle seri bağlı hücrelerden oluşan batarya paketlerinde hücre gerilimlerinin izlenmesi ve riskli koşullarda şarj/deşarj hattının kesilmesi önemlidir.

Bu kart, 4S 18650 batarya paketlerinde hem bataryanın hem de bağlı yükün daha kontrollü çalışmasına yardımcı olur. Elektrikli el aletleri, robotik sistemler, taşınabilir güç kaynakları, DIY batarya paketleri, LED aydınlatma sistemleri, düşük güçlü mobil robotlar ve 14.8V sınıfı DC uygulamalarda kullanılabilir. Ancak BMS kartı tek başına batarya tasarımını güvenli hale getirmez; hücre seçimi, paketleme, nokta kaynak kalitesi, kablo kesiti, sigorta, şarj cihazı ve mekanik izolasyon da aynı derecede önemlidir.

Öne Çıkan Özellikler

• 4S Li-ion batarya uyumu: 4 adet seri bağlı 18650 lityum hücreden oluşan batarya paketleri için uygundur.
• 14.8V nominal paket: 3.7V nominal hücre referansına göre 4S batarya paketi 14.8V sınıfındadır.
• 16.8V tam dolu seviye: Standart Li-ion hücrelerde 4.20V x 4 seri hücre ile tam dolu paket gerilimi 16.8V olur.
• 30A akım sınıfı: Batarya paketlerinde 30A sınıfı deşarj koruma uygulamaları için kullanılabilir.
• Aşırı şarj koruması: Hücrelerin güvenli üst gerilim sınırını aşmasına karşı koruma sağlar.
• Aşırı deşarj koruması: Hücrelerin çok düşük gerilim seviyesine düşmesini engellemeye yardımcı olur.
• Kısa devre koruması: Çıkış hattında kısa devre oluştuğunda batarya paketini korumaya yardımcı olur.
• Aşırı akım koruması: Yük akımı güvenli sınırın üzerine çıktığında devreyi koruma moduna alabilir.
• Dengeleme görevi: Seri bağlı hücrelerin daha dengeli doluluk seviyesinde çalışmasına yardımcı olur.
• Kompakt boyut: 45mm x 55mm x 3.4mm ölçüsüyle batarya kutusu ve proje kasalarına kolayca yerleştirilebilir.

Kullanım Alanları

4S 30A 18650 BMS kartı, 4 seri Li-ion batarya paketi kullanılan projelerde güvenlik, koruma ve dengeleme amacıyla kullanılır. Özellikle kendi batarya paketini oluşturan kullanıcılar için temel koruma devresi olarak değerlendirilir.

4S 30A Li-ion Lityum Batarya 18650 Koruma Kartı Ne İşe Yarar?

4S 30A Li-ion Lityum Batarya 18650 Koruma Kartı, 4 adet seri bağlanmış lityum hücrenin güvenli sınırlar içinde çalışmasına yardımcı olur. Batarya paketinde hücrelerden biri aşırı şarj, aşırı deşarj veya anormal yük koşuluna yaklaştığında kart koruma devresini devreye alarak şarj veya deşarj hattını kesebilir.

Bu kart, batarya paketinin pozitif/negatif uçları ve ara hücre bağlantı noktaları üzerinden hücre gerilimlerini izler. Şarj ve yük bağlantısı BMS üzerinden yapılır. Böylece batarya paketi doğrudan yük ve şarj cihazına değil, koruma kartı üzerinden sisteme bağlanır. Doğru bağlantı yapılmazsa BMS çalışmayabilir, hücreler dengesiz kalabilir veya kart zarar görebilir.

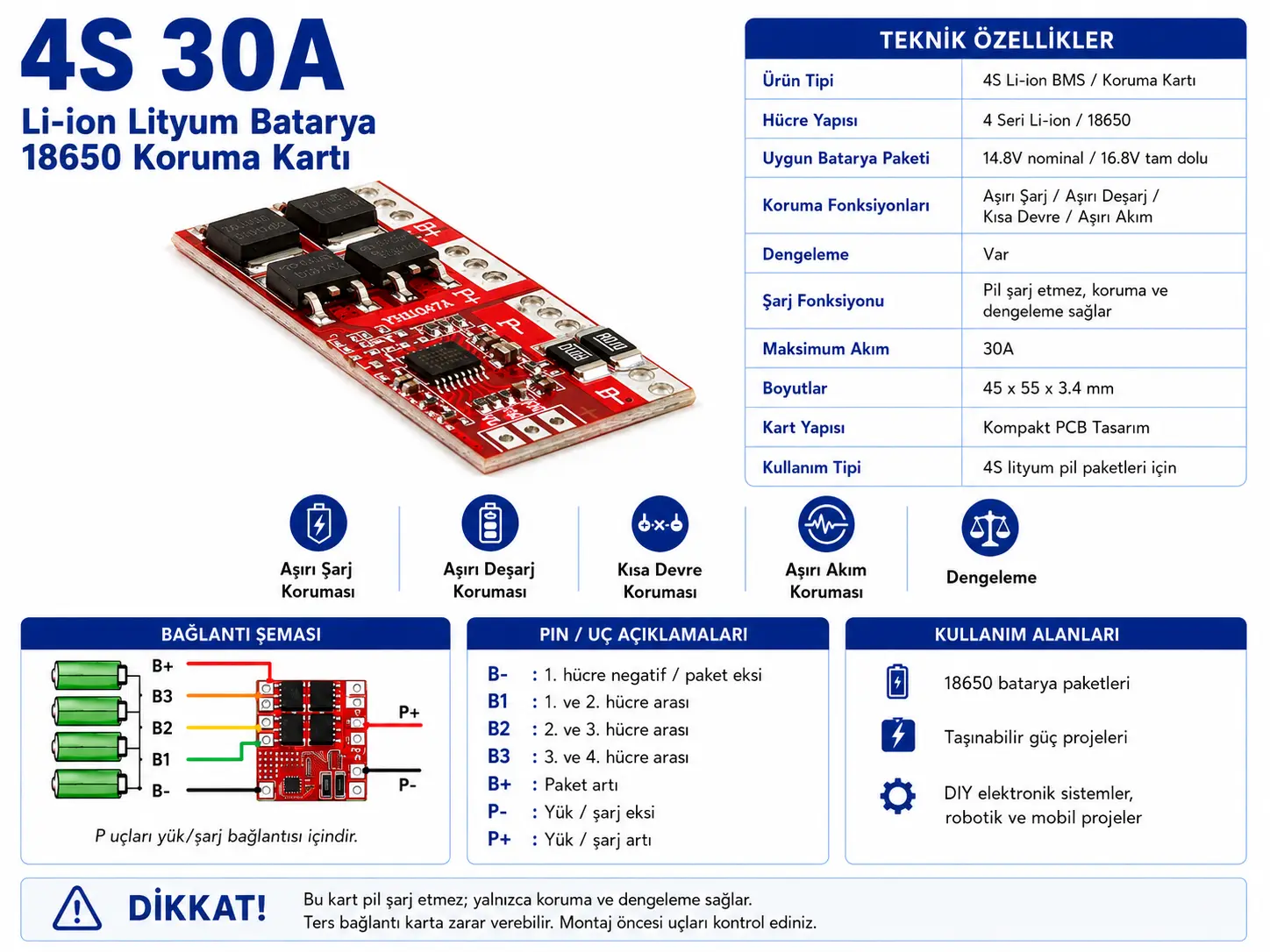

Teknik Özellikler

Bağlantı ve Kullanım Notları

1. Yalnızca 4S Li-ion paketlerde kullanın: Bu kart 4 adet seri bağlı 18650 Li-ion hücre için uygundur. 3S, 5S veya LiFePO4 paketlerde kullanılmamalıdır.
2. Hücreleri eşleştirerek kullanın: Farklı marka, farklı kapasite, farklı yaşta veya farklı doluluk seviyesindeki hücreleri aynı pakette kullanmak dengesizliğe ve güvenlik riskine neden olabilir.

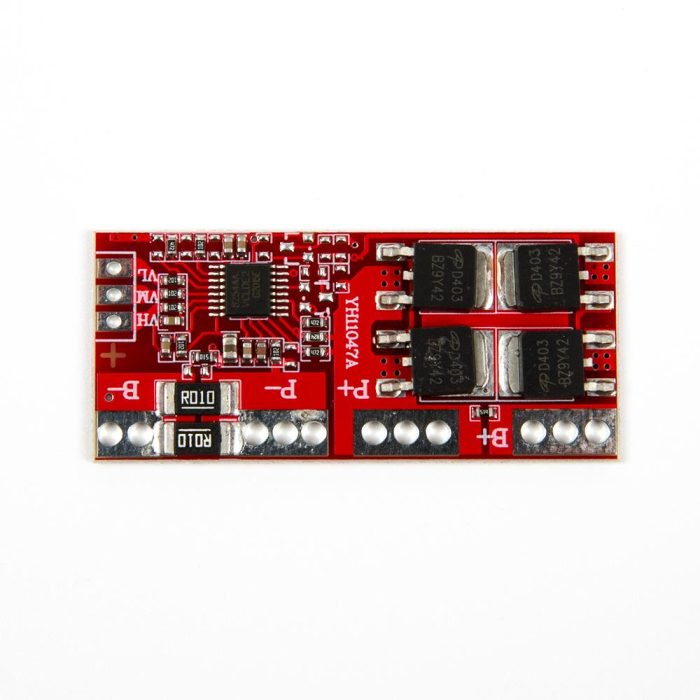

3. Bağlantı sırasına dikkat edin: B-, B1, B2, B3, B+ ve P-/P+ gibi pad etiketleri kart üzerinde kontrol edilmeli, hücre ara bağlantıları doğru sırayla bağlanmalıdır.
4. Şarj cihazı olarak kullanmayın: Bu ürün batarya şarj etmez. 4S Li-ion batarya için uygun 16.8V CC/CV şarj cihazı kullanılmalıdır.
5. Nokta kaynak tercih edin: 18650 hücrelere doğrudan lehimleme hücreye zarar verebilir. Batarya paketi yapımında nikel şerit ve puntalama / nokta kaynak yöntemi tercih edilmelidir.
6. Kablo kesitini akıma göre seçin: 30A sınıfında kullanımda ince kablo, zayıf lehim veya gevşek bağlantı ısınmaya neden olabilir.
7. Sigorta kullanmayı değerlendirin: BMS korumasına ek olarak batarya çıkışında uygun sigorta kullanmak güvenliği artırır.
8. İzolasyon sağlayın: BMS kartı, hücre gövdesi, nikel şerit ve batarya kutusu arasında kısa devre riskini önlemek için izolasyon malzemesi kullanılmalıdır.
9. İlk şarjı gözetim altında yapın: Yeni kurulan batarya paketi ilk şarj ve ilk deşarj sırasında sıcaklık, voltaj ve hücre dengesizliği açısından kontrol edilmelidir.

4S Li-ion Batarya Paketi Nedir?

4S Li-ion batarya paketi, dört adet lityum hücrenin seri bağlanmasıyla oluşturulan batarya yapısıdır. Seri bağlantıda hücre voltajları toplanır. Standart 18650 Li-ion hücreler genellikle 3.6V-3.7V nominal gerilim sınıfında değerlendirilir ve tam dolu durumda hücre başına yaklaşık 4.20V seviyesine ulaşır. Bu nedenle 4S paket nominal olarak 14.8V, tam dolu durumda ise 16.8V sınıfında çalışır.

Seri bağlantılı bataryalarda hücrelerin her biri aynı akımı taşır; ancak kapasite, iç direnç veya yaş farkı varsa hücrelerin doluluk seviyesi birbirinden ayrılabilir. Bu durum bir hücrenin diğerlerinden önce aşırı deşarj veya aşırı şarj sınırına yaklaşmasına neden olur. Bu nedenle 4S Li-ion paketlerde BMS kullanımı temel güvenlik gereksinimlerinden biridir.

BMS Koruma Kartı Ne İşe Yarar?

BMS koruma kartı, batarya paketinin güvenli sınırlar içinde çalışmasını sağlamak için hücre gerilimlerini ve yük/şarj hattını kontrol eder. Aşırı şarj durumunda şarj hattını, aşırı deşarj durumunda yük hattını, aşırı akım veya kısa devre durumunda ise batarya çıkışını koruma moduna alabilir.

Bu kart aynı zamanda dengeleme görevine yardımcı olur. Dengeleme, seri bağlı hücrelerin voltajlarının birbirine yakın kalması için önemlidir. Dengesiz hücreler batarya kapasitesinin verimli kullanılamamasına, erken kesmeye, aşırı ısınmaya veya hücre hasarına neden olabilir. Ancak basit BMS kartlar gelişmiş batarya yönetim sistemi gibi sıcaklık ölçümü, haberleşme, kapasite hesabı veya ayrıntılı hücre analizi yapmayabilir.

BMS ile Şarj Cihazı Arasındaki Fark Nedir?

BMS kartı, bataryayı güvenli çalışma sınırları içinde tutmaya yardımcı olan koruma ve dengeleme devresidir. Şarj cihazı ise bataryaya uygun gerilim ve akım profilini sağlayan güç elektroniği devresidir. Li-ion bataryalarda doğru şarj için CC/CV yani sabit akım / sabit voltaj profili uygulanmalıdır.

Bu nedenle 4S 30A BMS kartı, 16.8V Li-ion şarj cihazı yerine kullanılmamalıdır. Yanlış şarj cihazı kullanılırsa BMS korumaya geçse bile batarya güvenliği riske girebilir. Doğru uygulamada 4S Li-ion uyumlu 16.8V CC/CV şarj cihazı, BMS kartı ve güvenli batarya paketi birlikte kullanılır.

4S 30A BMS Bağlantısında Nelere Dikkat Edilmeli?

4S BMS bağlantısında en kritik konu hücre ara bağlantılarının doğru sırayla yapılmasıdır. BMS kartı hücre gerilimlerini belirli pad veya kablo uçları üzerinden takip eder. Yanlış sırayla bağlantı yapılması kartın zarar görmesine, hücrelerin kısa devre olmasına veya BMS’nin doğru koruma yapmamasına neden olabilir.

Batarya paketi oluşturulurken hücrelerin önce seri bağlantısı doğru yapılmalı, ardından BMS bağlantı noktaları kart üzerindeki etiketlere göre bağlanmalıdır. Çıkış ve şarj bağlantısı çoğu kartta P+ / P- veya C- / P- benzeri padler üzerinden yapılır; kullanılan kart üzerindeki baskılar mutlaka kontrol edilmelidir. Bağlantı tamamlandıktan sonra multimetre ile her hücre grubu ve toplam paket voltajı doğrulanmalıdır.

30A Akım Değeri Nasıl Değerlendirilmeli?

30A akım değeri, kartın belirli koşullarda desteklediği akım sınıfını ifade eder. Ancak pratikte sürekli 30A kullanımda MOSFET ısınması, PCB bakır kalınlığı, kablo kesiti, lehim kalitesi, batarya hücrelerinin deşarj kapasitesi ve ortam sıcaklığı belirleyici hale gelir.

Batarya hücreleri 30A yükü sağlayabilecek tipte değilse BMS’nin 30A olması sistemi güvenli hale getirmez. Örneğin düşük deşarj kapasiteli 18650 hücreler yüksek akım altında ısınabilir, gerilim düşümü yaşayabilir veya zarar görebilir. Yüksek akım uygulamalarında hücre datasheet değeri, seri/paralel yapı, kablo kesiti, sigorta ve sıcaklık kontrolü birlikte değerlendirilmelidir.

4S 30A BMS Koruma Kartı Hangi Ürünlerle Birlikte Kullanılır?

Bu 4S 30A Li-ion Lityum Batarya 18650 Koruma Kartı, 18650 Li-ion hücreler, nikel şeritler, puntalama / nokta kaynak cihazları, 16.8V 4S Li-ion şarj cihazları, batarya kutuları, sigorta yuvaları, uygun kesitte silikon kablolar, XT60 / DC konnektörler, voltmetreler, 4S batarya kapasite göstergeleri, robotik güç sistemleri ve taşınabilir DC güç projeleriyle birlikte kullanılabilir. Bağlantı öncesinde hücre kimyası, seri hücre sayısı, hücre kapasitesi, maksimum deşarj akımı, şarj cihazı voltajı, BMS pad etiketleri ve paket izolasyonu kontrol edilmelidir.

Teknik Referans

Battery University, Li-ion batarya paketlerinde güvenlik için koruma devresi kullanılmasının gerekli olduğunu; hücrelerin aşırı şarj, aşırı deşarj, kısa devre, akım ve sıcaklık risklerine karşı korunması gerektiğini açıklar. Aynı kaynak, geleneksel Li-ion hücrelerin tipik olarak 4.20V/hücre seviyesine kadar şarj edildiğini belirtir. Texas Instruments batarya koruma entegresi dokümanlarında da 3 ve 4 hücreli Li-ion batarya sistemlerinde overcurrent, short circuit, overvoltage ve undervoltage koruma fonksiyonları referans olarak verilir. Detaylı bilgi için
Battery University Li-ion güvenlik rehberini,
Battery University Li-ion şarj rehberini ve
Texas Instruments bq29311 batarya koruma dokümanını inceleyebilirsiniz.

Kimler İçin Uygun?

Paket İçeriği

• 1 x 4S 30A Li-ion Lityum Batarya 18650 Koruma Kartı

Sık Sorulan Sorular

4S 30A Li-ion Lityum Batarya 18650 Koruma Kartı nedir?

4 adet seri bağlı 18650 Li-ion hücreden oluşan batarya paketlerinde aşırı şarj, aşırı deşarj, kısa devre, aşırı akım ve dengeleme koruması için kullanılan BMS koruma kartıdır.

Kaç adet 18650 pil ile kullanılır?

4 adet seri bağlı 18650 Li-ion pil ile kullanılır. Bu yapı 4S batarya paketi olarak adlandırılır.

Nominal ve tam dolu voltaj değeri nedir?

4S Li-ion batarya paketi nominal olarak 14.8V sınıfındadır. Tam dolu durumda paket gerilimi 16.8V seviyesine ulaşır.

Bu kart pil şarj eder mi?

Hayır. Bu ürün pil şarj etmez. Uygun 4S Li-ion 16.8V CC/CV şarj cihazı ayrıca kullanılmalıdır.

BMS ne tür korumalar sağlar?

Aşırı şarj, aşırı deşarj, kısa devre ve aşırı akım koruması sağlar. Ayrıca seri hücrelerde dengeleme görevine yardımcı olur.

LiFePO4 bataryalarda kullanılabilir mi?

Hayır. Bu kart Li-ion / 18650 hücreler içindir. LiFePO4 hücrelerin voltaj sınırları farklıdır; LiFePO4 için uygun BMS kullanılmalıdır.

30A değerini sürekli kullanabilir miyim?

30A akım değeri sistem tasarımına bağlıdır. Hücre deşarj kapasitesi, kablo kesiti, lehim kalitesi, soğutma ve yük tipi kontrol edilmeden sürekli yüksek akımda kullanılmamalıdır.

Farklı kapasitedeki 18650 piller birlikte kullanılabilir mi?

Önerilmez. Aynı marka, aynı kapasite, benzer iç direnç ve benzer doluluk seviyesine sahip hücreler kullanılmalıdır.

Boyutu nedir?

TLS ürün bilgisinde boyutlar 45mm x 55mm x 3.4mm olarak belirtilmiştir.

Paket içeriğinde ne bulunur?

Paket içeriğinde 1 adet 4S 30A Li-ion Lityum Batarya 18650 Koruma Kartı bulunur.
